DIY桌面级真空吸塑成型设备结构设计

这款桌面级真空成型设备，主要面向创客空间、小型手板制作场景、教学实验场景以及小批量定制包装加工场景使用，能够完成薄型热塑性塑料片材的加热软化、真空吸附贴合模具、冷却定型全流程作业，替代传统手工弯折、裁切制作塑料壳体的低效方式，可快速产出厚度0.2mm-2mm的PS、PET、PVC、PP等材质的塑料成型件，比如产品包装内衬、小型设备外壳、创意手办翻模外壳、教学演示结构件都可以通过该设备完成制作。

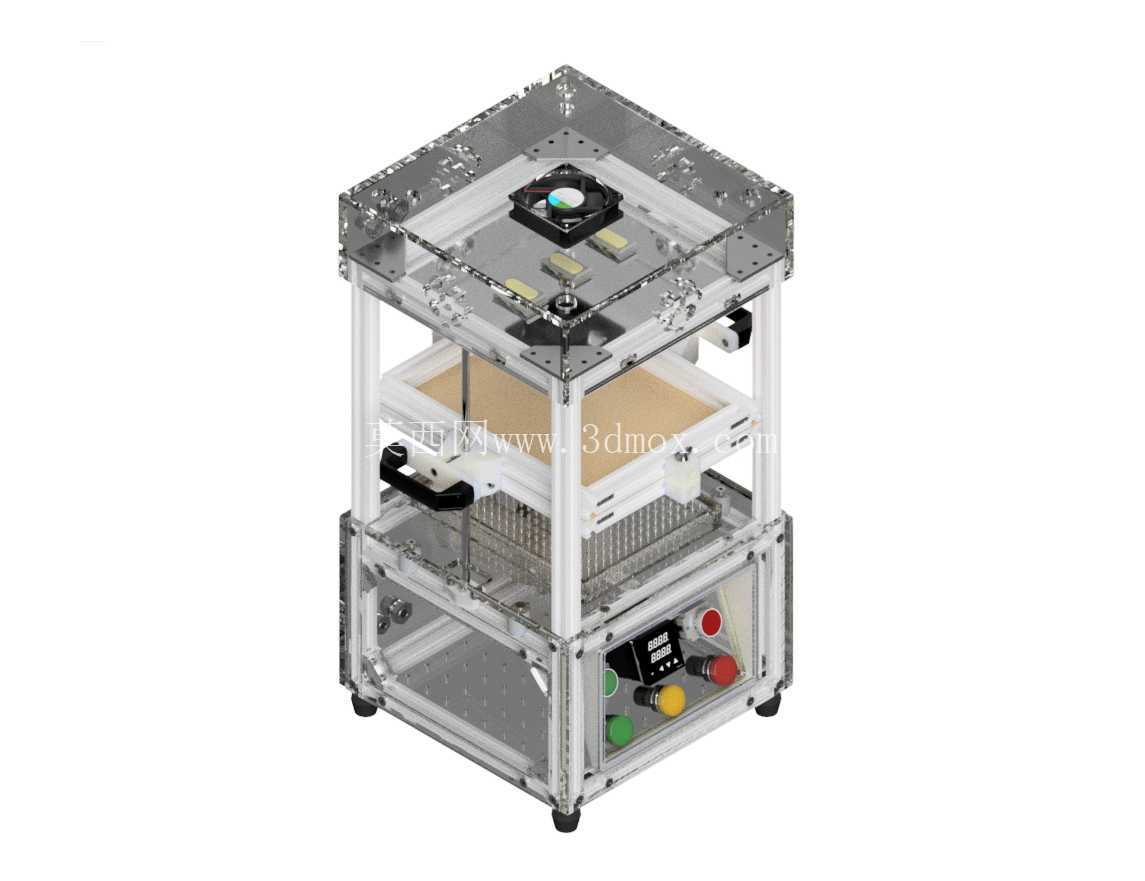

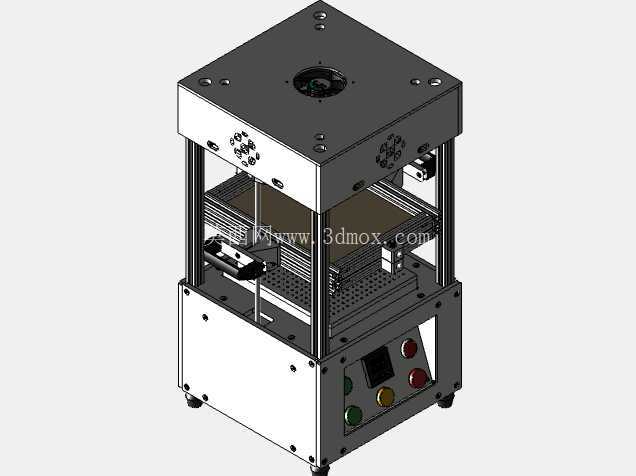

从结构设计逻辑来看，整机采用分层堆叠式布局，底部为电气控制与真空发生单元安装腔，中部为成型作业腔，上部为加热单元安装腔，整体框架采用工业铝型材拼接搭建，无需复杂的焊接或一体机加工工序，所有连接点位均采用标准铝型材紧固件锁紧，装配难度低，后期改造调整的灵活度极高，使用者可以根据自身加工需求，调整各层之间的间距，适配不同高度的成型模具。底部腔体采用透明亚克力板做围蔽，既可以直观观察内部电气元件、真空管路的运行状态，也能起到安全防护作用，避免操作过程中误触带电部件或者运动部件，腔体底部安装有四个可调脚杯，能够适应不平整的桌面放置场景，调整脚杯高度可以让整机保持水平状态，避免加热单元倾斜导致片材受热不均的问题。

中部成型作业腔设置了可抽拉的片材夹持框架，框架采用镂空设计，边缘布置了均匀分布的弹簧压片，能够将塑料片材四周均匀压紧，避免加热软化后片材出现移位、下垂漏真空的问题，夹持框架抽拉到位后会与下方的真空腔体密封面贴合，真空腔体表面密布直径1mm的透气孔，保证抽真空时气流能够均匀作用在片材整个幅面，不会出现局部吸附不到位导致的成型缺陷。作业腔两侧预留了操作开口，方便使用者在成型过程中调整模具位置、观察片材软化状态，开口边缘做了圆角钝化处理，避免操作时划伤手臂。

上部加热单元采用框架式安装结构，加热元件均匀布置在安装板下方，保证下方整个片材幅面都能接收到均匀的热辐射，加热单元顶部安装有散热风扇，能够将加热元件工作时产生的多余热量及时排出，避免热量积聚导致上部框架温度过高，同时也能在成型完成后加速片材冷却，缩短单件加工的周期。加热单元的安装高度可以根据片材材质、厚度的不同进行调整，比如加工厚度较大的PP片材时，可以适当降低加热单元高度，提升加热效率，加工薄型PET片材时，可以适当升高加热单元，避免片材过热出现熔穿问题。

电气控制部分全部集成在底部腔体的前侧面板上，布置了加热开关、真空开关、温度调节旋钮、工作状态指示灯以及急停按钮，所有操作元件都采用可视化标识，操作逻辑简单，即使是没有专业设备操作经验的使用者，经过简单的说明就能独立完成设备操作。真空发生单元直接安装在底部腔体内部，通过硅胶管路与中部的真空腔体连通，管路连接处都做了密封处理，保证抽真空时的负压值能够满足成型需求，不会因为漏气导致片材无法完全贴合模具轮廓。

从安装边界尺寸来看，整机占地面积仅相当于普通桌面级3D打印机的大小，能够放置在常规的工作台面上使用，不需要额外的专用安装场地，设备总重量控制在合理范围内，两个人配合即可完成搬运移位。设备的外接接口仅包含电源接口与真空辅助接口，不需要额外接入复杂的工业管线，普通民用市电即可满足供电需求，适合非工业场景下的使用需求。

在实际使用过程中，使用者只需要将待加工的塑料片材固定在夹持框架上，推入到加热单元下方，开启加热开关等待片材软化到合适状态，再将夹持框架下拉到与真空腔体贴合的位置，开启真空开关，软化的片材就会在负压作用下紧密贴合在预先放置在真空腔体上的模具表面，等待数秒冷却定型后，关闭真空，松开夹持框架的压片，即可取出成型好的塑料件，整个加工流程单件耗时仅需3-5分钟，相比传统的手工成型方式效率提升数倍，而且成型件的轮廓精度更高，表面质量更均匀。

设计过程中充分考虑了DIY制作的可行性，所有零部件都采用市面上容易采购的标准件，铝型材、亚克力板、紧固件、电气元件、真空元件都可以通过常规的五金、电气渠道采购到，不需要定制特殊的非标零部件，加工环节仅需要对铝型材进行定尺切割、对亚克力板进行简单的钻孔裁切即可完成所有结构件的制作，不需要使用大型的机加工设备，普通创客空间的常规加工工具就可以完成整机组装。结构上预留了充足的改造空间，使用者可以根据自身的使用需求，加装自动升降结构、温度数显模块、真空度显示模块，甚至可以接入控制板实现半自动化的成型作业，进一步提升设备的使用便捷性。

设备的安全设计也做了充分考量，加热单元外部设置了防护网，避免使用者误触高温加热元件造成烫伤，电气回路中设置了过载保护与过热保护元件，当设备出现电流过载或者加热温度超出安全阈值时，会自动切断电源，避免出现安全隐患，所有的电气接线都做了绝缘处理，走线位置都远离高温区域与运动部件，避免长期使用过程中线路老化破损造成漏电问题。
