适配NEMA17的GT2皮带式扭带减速装置

项目分类:减速机 发布时间:2026-06-01 ID:1170156

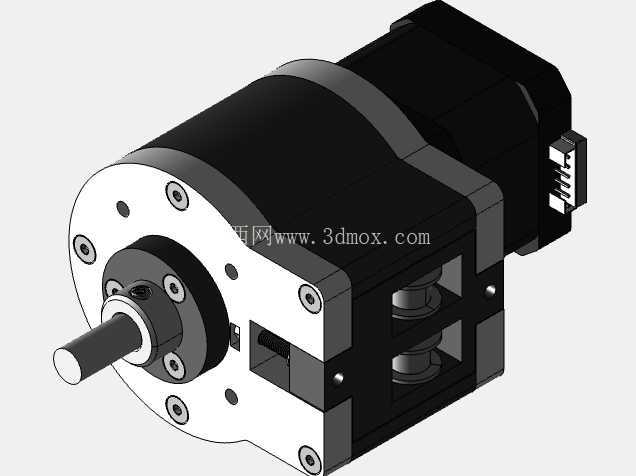

  • 适配NEMA17的GT2皮带式扭带减速装置

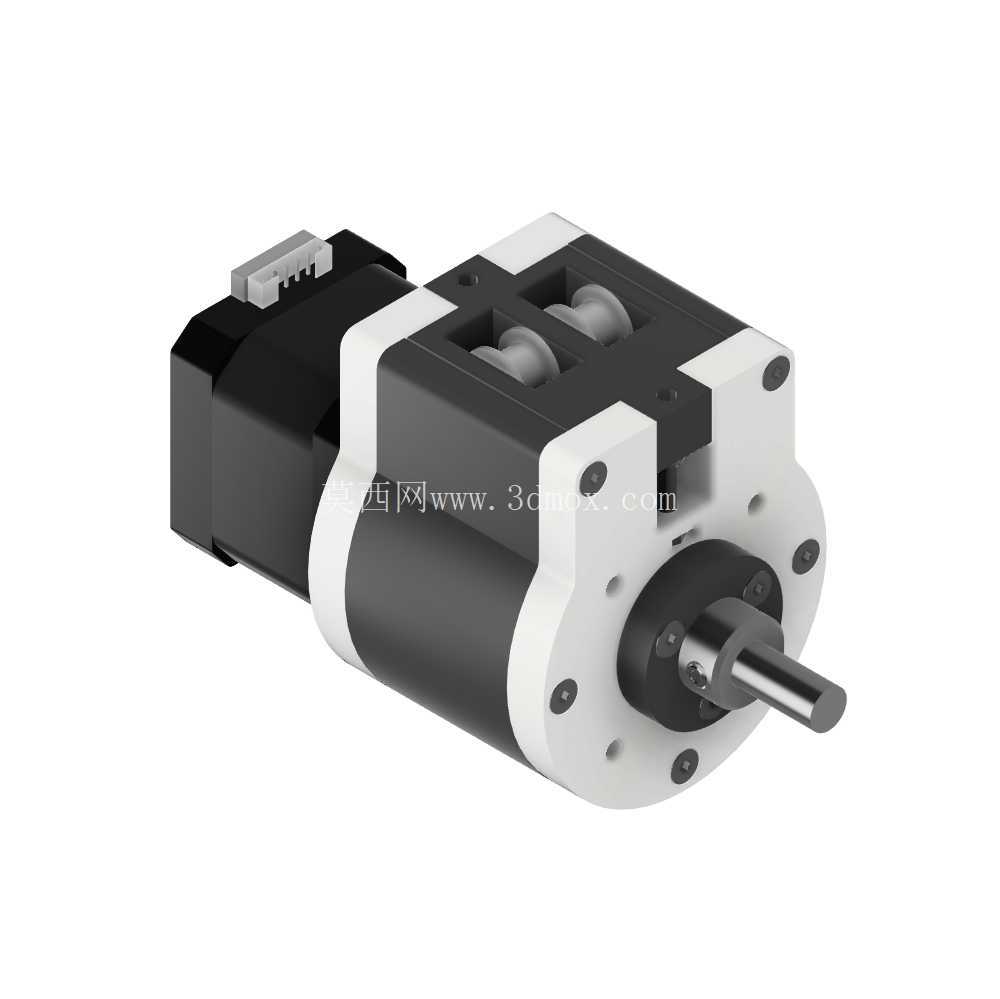

  • 适配NEMA17的GT2皮带式扭带减速装置

  这款同心输出的扭带皮带减速结构,核心适配场景集中在小型桌面级自动化执行端、3D打印挤出机构、小型机械臂关节、实验室精密位移滑台这类对安装空间、传动背隙有明确要求的轻载传动场景,区别于传统行星齿轮减速机的金属齿啮合结构,它采用同步带传动的形式,从根源上降低了啮合噪音,同时规避了齿轮加工精度不足带来的回程误差问题。从实际安装边界来看,该装置直接匹配NEMA17规格的步进电机安装法兰,输入端直接与电机输出轴对接,不需要额外设计转接法兰或者联轴器,能大幅压缩传动单元的轴向安装尺寸,对于寸土寸金的桌面级设备内部布局来说,这种集成式设计能给布线、其他功能组件预留更多排布空间。

  传动参数层面,设计时选用16齿输入带轮搭配60齿输出带轮,固定减速比为3.75,这个减速比区间刚好匹配NEMA17步进电机的常用转速区间,能把步进电机的高速低扭矩输出,转化为输出端适合驱动负载的低速高扭矩状态,同时GT2同步带的齿形啮合特性,能保证传动过程中无滑差,传动比恒定,对于需要精准控制转角的位移类负载来说,这点至关重要。设计思路上,这款结构没有采用封闭的壳体储油润滑结构,而是兼顾了开放式同步带传动的易维护特性,使用者可以根据实际负载情况快速更换不同张力的同步带,甚至可以替换定制规格的输出带轮来调整实际减速比,不需要重新加工整个减速箱体,对于做原型机验证的研发场景来说,这种模块化的设计能大幅缩短迭代周期。

  输出端采用同心轴设计,输出轴的轴线与电机轴轴线完全重合,这点和很多偏置布置的皮带减速结构有本质区别,偏置结构会带来额外的偏载力矩,长时间运行容易导致电机轴承单侧磨损,而同心输出的结构能让传动过程中的径向力完全对称分布,支撑轴承的受力更均匀,能有效提升整个传动单元的使用寿命。从结构细节来看,壳体采用拼接式设计,两端的安装法兰通过定位销保证同轴度,中间的支撑段既作为同步带的防护结构,也作为输出轴轴承的安装基座,输出轴采用双轴承支撑的布局,能承受一定的径向负载,满足同步带轮张紧带来的径向力要求,同时输出轴的轴伸尺寸按照通用小型负载的安装标准设计,可以直接适配同步轮、联轴器、夹头等常用执行连接件,不需要额外做轴的二次加工。

  实际使用场景中,这种皮带式减速结构特别适合负载扭矩不大、对噪音控制有要求、需要频繁正反转的场合,比如小型桌面机械臂的关节驱动,传统行星减速机在频繁正反转时齿隙带来的回程误差会影响末端定位精度,而同步带的弹性特性能吸收一部分正反转冲击,同时恒定的传动比能保证位置控制的准确性;还有3D打印机的近程挤出机构,这款减速结构的重量比同扭矩的行星减速机更轻,安装在挤出滑台上不会增加太多运动惯量,能提升打印过程中的运动响应速度。另外它还支持开放式正时皮带的改装方案,使用者可以根据实际的散热需求、维护需求拆掉部分壳体护板,在粉尘不大的室内场景下使用完全不会影响传动寿命,反而能更方便观察同步带的磨损情况,及时做维护更换。安装尺寸上,整个减速单元的外轮廓尺寸控制在和NEMA17电机接近的截面范围内,不会超出电机的安装法兰边界,在多轴并排布置的场景下,不会和相邻的传动单元产生干涉,这点对于多轴滑台、多喷头打印设备这类密集排布驱动单元的设备来说非常友好。设计时还考虑了同步带张紧的调节空间,壳体上预留了带轮轴的调节长槽,不需要额外设计张紧轮结构,直接调整输入带轮的位置就能实现同步带张力的调整,进一步简化了整体结构,减少了零件数量,降低了装配难度。
