汽修用卧式液压落地起重支撑装置

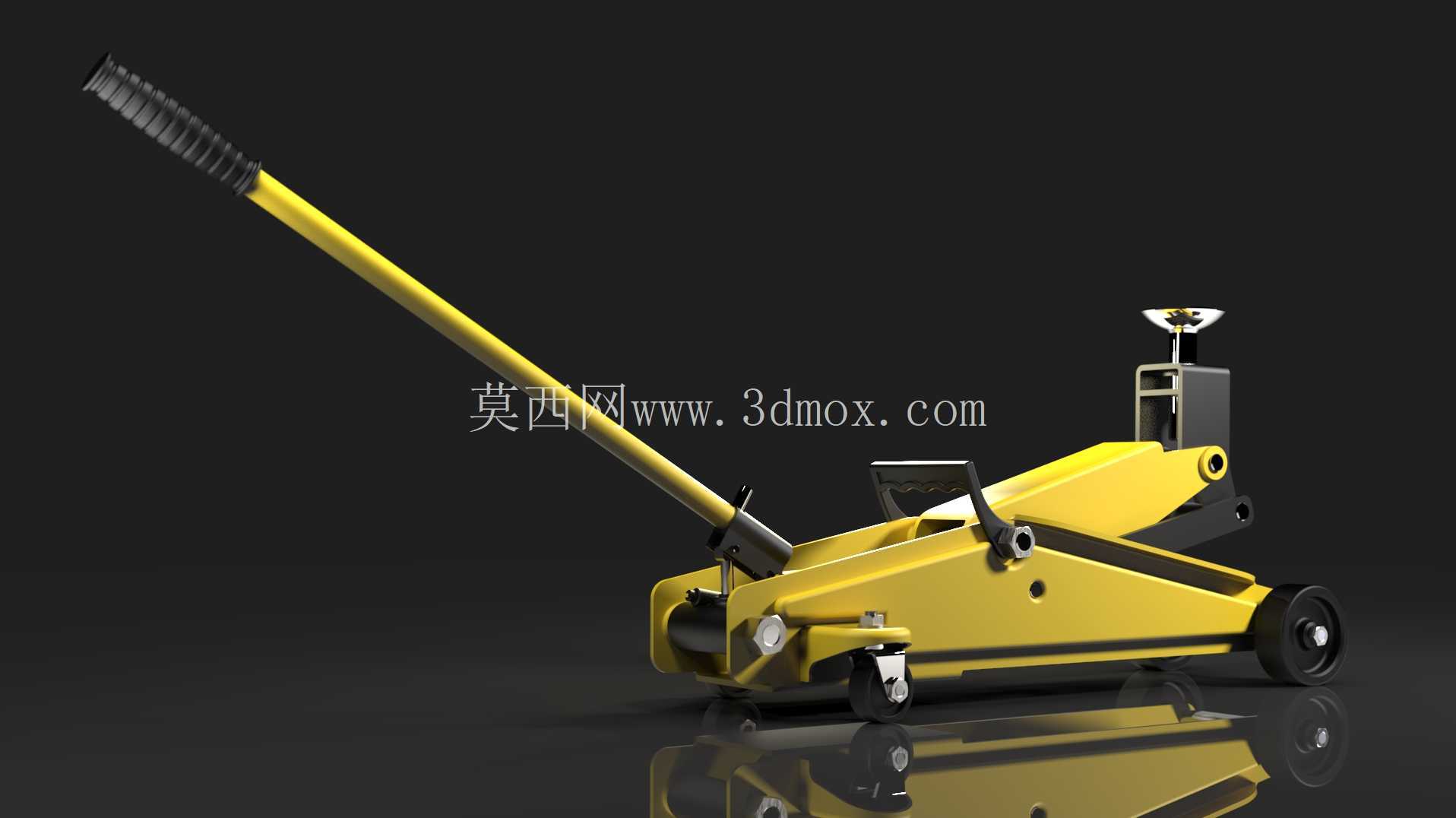

　　在商用车维保、乘用车快修以及小型设备拆装移位的作业场景里，这类卧式液压落地支撑设备是工位上不可或缺的基础工装，和常见的剪式、立式螺旋支撑设备不同，它的低趴机身结构可以适配大部分家用轿车、城市SUV的底盘离地间隙，不需要额外垫高就能直接伸入车辆底盘的指定支撑位，作业时的操作动线更短，单人即可完成全套举升支撑操作。从实际作业的需求出发，这款设备的结构设计完全围绕重载下的稳定性、操作的省力性以及长期使用的可靠性展开，整体采用剪式铰接的承载框架，主承载臂采用变截面的箱型结构，在靠近铰接支点的位置做了局部加厚处理，对应举升过程中受力最大的弯矩区间，避免长期重载后出现臂体形变的问题。

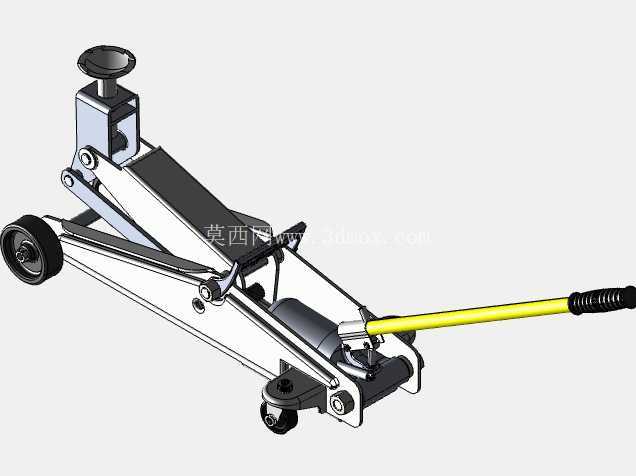

　　机身前端的支撑托盘做了防滑齿槽和定位凹槽，刚好可以卡住车辆底盘的加强筋位置，举升过程中不会出现托盘滑移、支撑点错位的风险，托盘内部预留了橡胶缓冲垫的安装槽，实际使用时可以加装缓冲垫，避免硬接触刮伤底盘的防腐涂层。设备的液压动力单元集成在机身中部的腔体内，采用单柱塞手动泵结构，操作杆的铰接位置做了杠杆比优化，在额定举升载荷下，单次压杆的行程对应的举升高度经过反复调校，既不会因为杠杆比太小导致操作费力，也不会因为杠杆比过大使得压杆行程过长影响作业效率，泄压阀的旋钮设置在操作杆根部的位置，作业人员站在操作位不需要俯身就能触碰到，缓慢旋开泄压阀即可控制承载臂平稳下降，阀体内置了节流阻尼结构，不会出现泄压过快导致负载骤降的风险。

　　机身底部的行走结构采用前小轮、后定向轮的布局，前部的两个万向小脚轮可以在举升前轻松调整设备的伸入位置，后部的两个宽面定向轮承担主要的移动载荷，在厂区平整的环氧地坪或者水泥地面上拖动时阻力很小，即使设备处于未加载的状态，单人也可以轻松推移到指定工位。从安装和使用的边界尺寸来看，这款设备的最低机身高度控制在120mm以内，可以适配最小离地间隙130mm以上的各类车辆底盘，最大举升高度可以达到450mm左右，足够支撑车辆到轮胎完全离地的维保高度，满足换胎、刹车片更换、底盘检查等常规维保作业的高度需求，整体机身长度在700mm左右，作业时的操作回转半径只需要预留1.2m的空间即可，不会占用过多的工位面积，即使是面积有限的社区快修店也能灵活布置。在结构细节的处理上，所有铰接销轴都做了表面淬火处理，销轴和臂体的铰接位置加装了自润滑铜套，长期反复举升作业也不会出现铰接位松旷、臂体晃动的问题，机身表面的涂装采用耐磨的环氧粉末涂层，日常使用中接触到机油、刹车油等汽修常见的油污也不会出现涂层脱落、机身锈蚀的问题。液压系统的储油腔做了密封结构设计，储油量刚好满足全行程举升的用油需求，不会因为储油过多导致压杆过程中液压油溢出，也不会因为储油不足导致举升行程达不到设计值，泄压阀的密封件采用耐油橡胶材质，长期使用也不会出现泄压渗漏、负载自降的安全隐患。

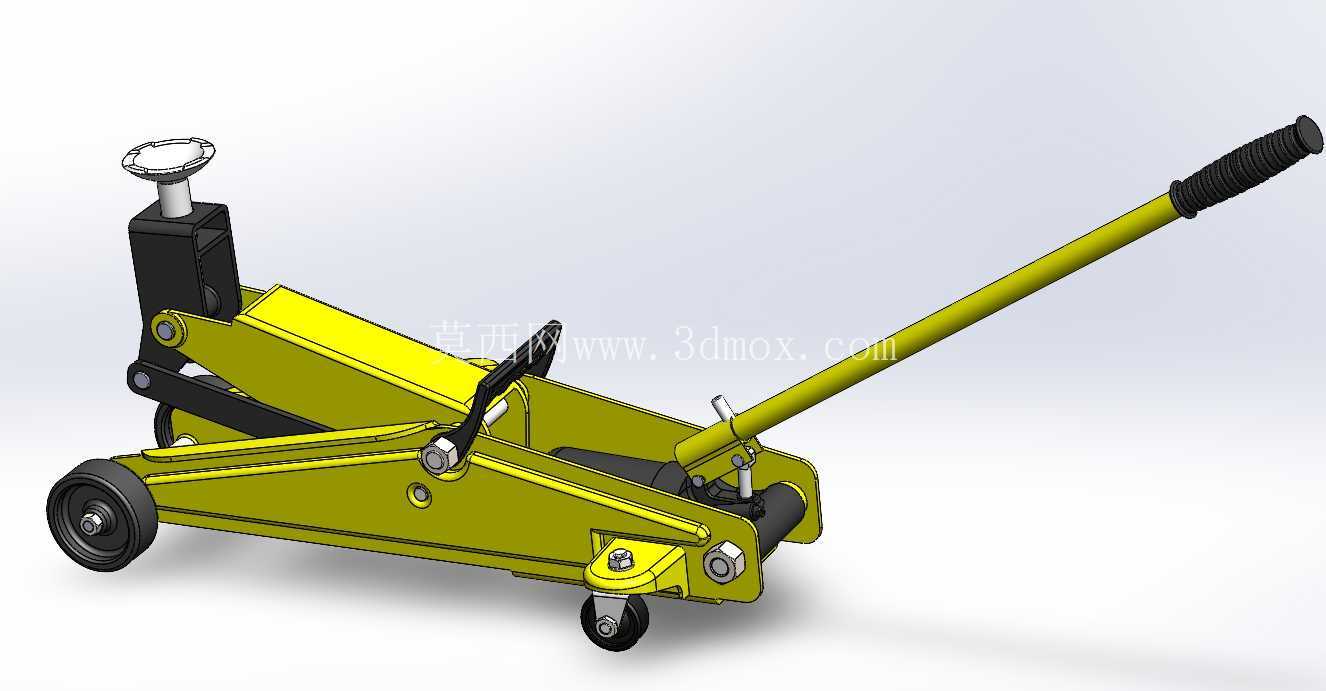

　　和传统的立式液压支撑设备相比，这款卧式结构的设备重心更低，举升过程中整机的稳定性更好，即使支撑点存在小幅的偏载，也不会出现机身侧翻的风险，设备尾部的操作杆做了防滑的包胶处理，冬季低温环境下操作也不会出现手打滑的问题，操作杆可以向下折叠收纳，闲置时不会占用过多的仓储空间，平时可以直接推到工位架的下方存放。在实际的三维建模过程中，所有铰接位置的配合间隙都按照实际机加工的公差要求做了预留，运动仿真过程中可以完整模拟从最低位到最高举升位的全行程动作，不会出现结构干涉、运动卡滞的问题，液压单元的安装位置也预留了足够的装配和维护空间，后期如果需要更换密封件、补充液压油，不需要完全拆解机身结构就能完成维护作业。
