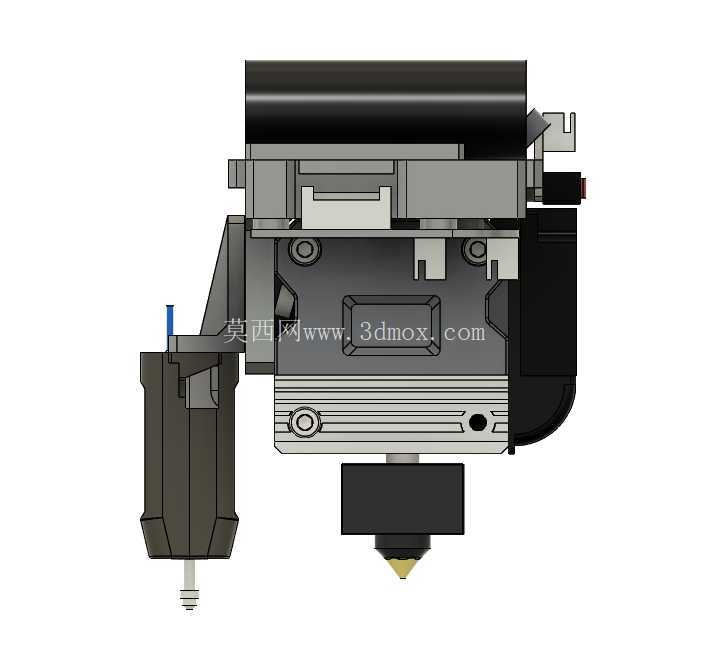

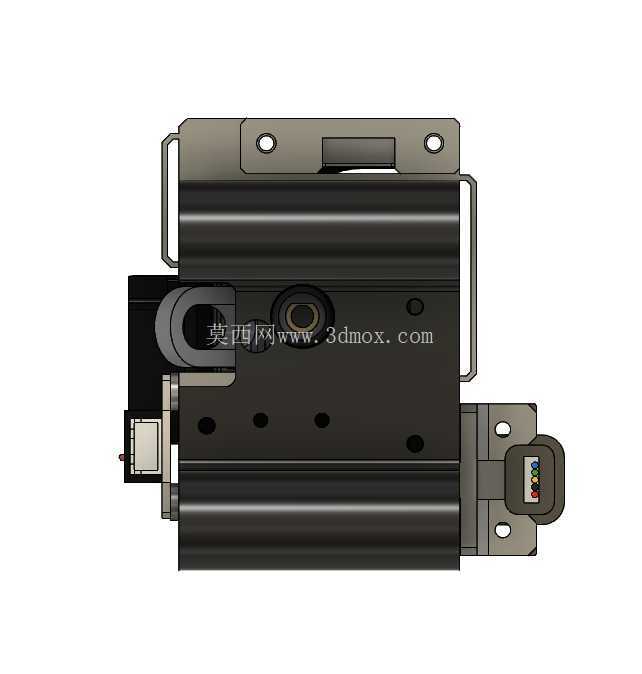

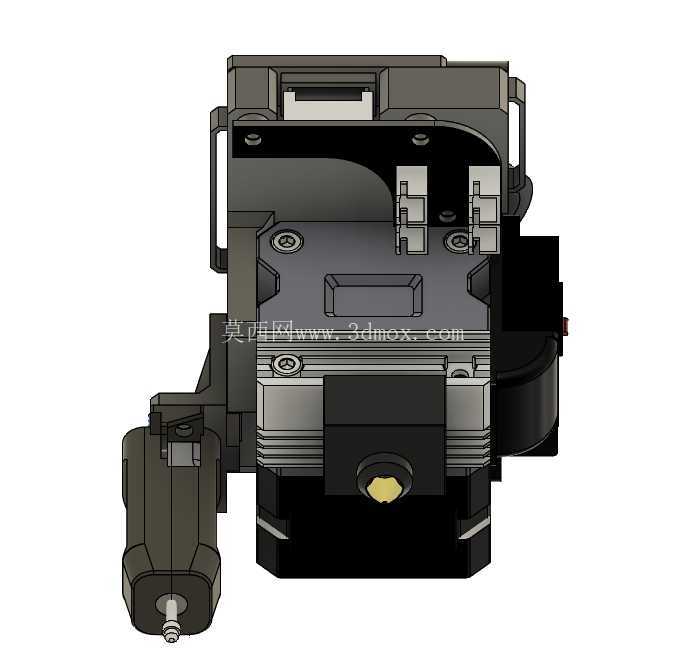

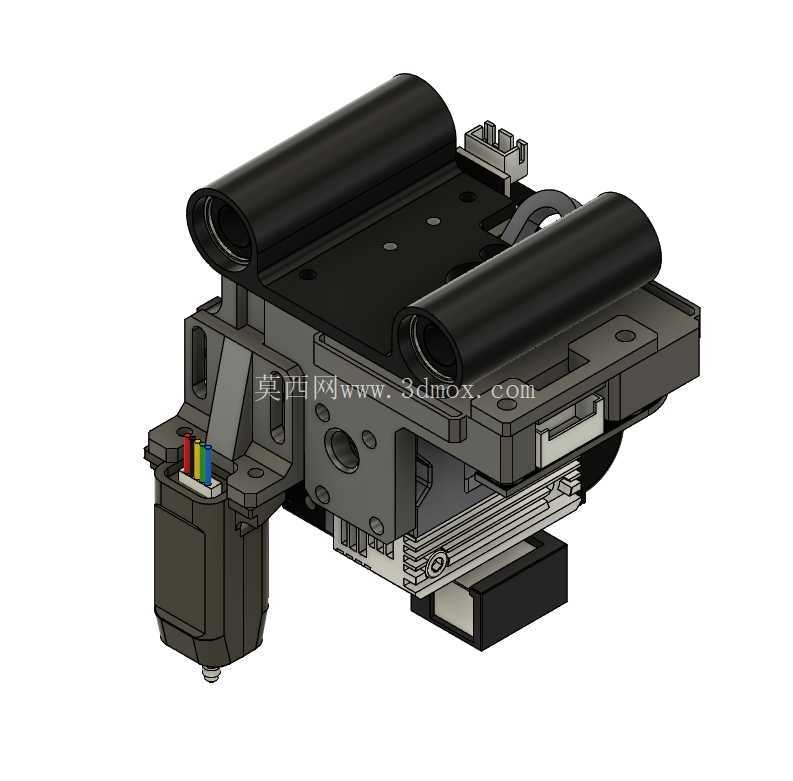

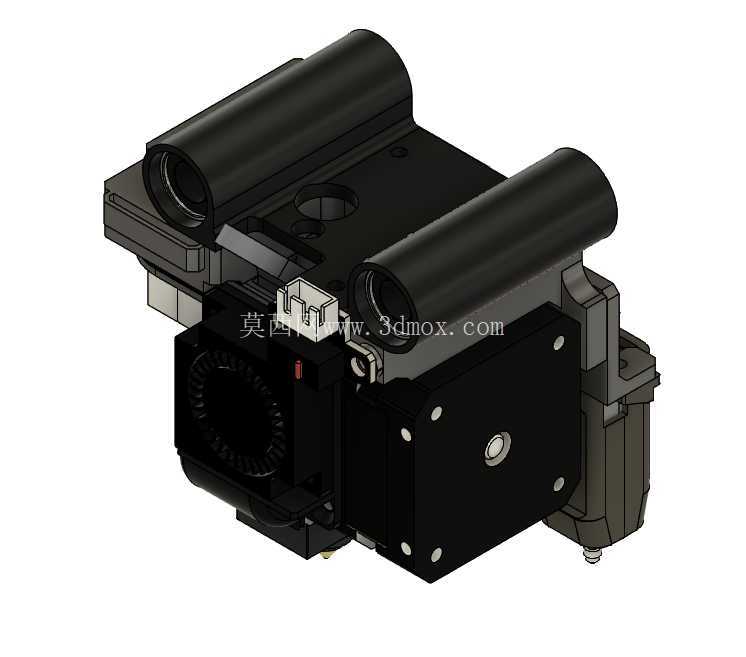

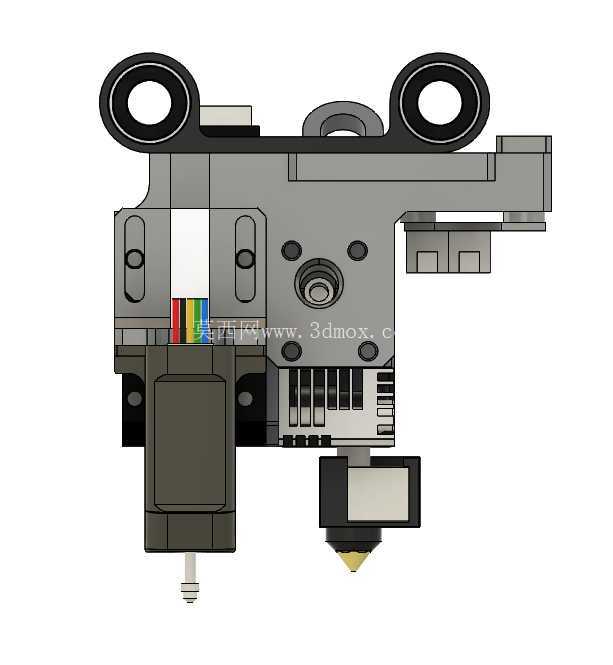

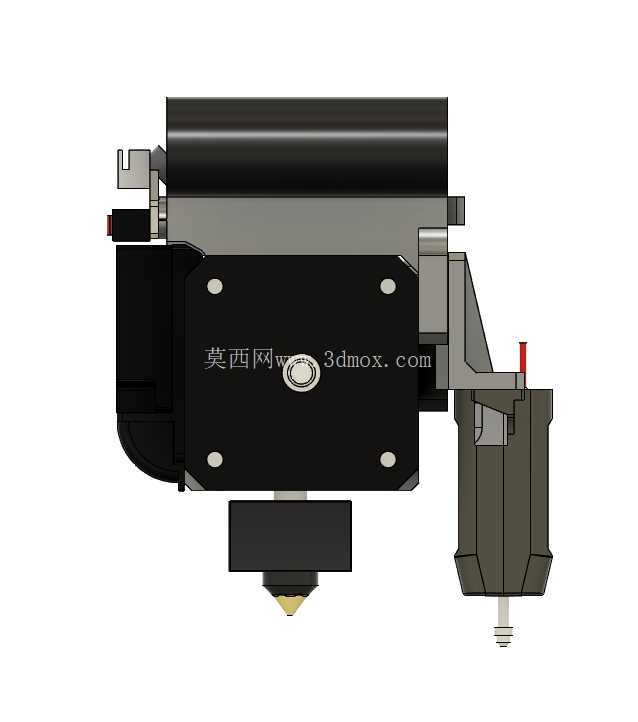

飞熊4S/5适配创想精灵挤出机安装支架

在桌面级FDM 3D打印设备的改装与原厂升级场景中，挤出机安装支架是直接决定送料稳定性、运动端负载均衡性的核心结构连接件，这款适配飞熊4S/5机型的创想精灵挤出机支架，正是针对跨品牌挤出头替换场景做的结构适配设计。日常打印作业里，不少用户会将原厂挤出组件更换为Creality Sprite挤出机，这类挤出机集成了触摸传感功能，送料齿轮的咬合力、近端送料的响应速度都优于部分原厂配置，但不同品牌机型的安装孔位、运动滑车的贴合面、走线槽位置完全不匹配，直接硬装会出现挤出机倾斜、送料路径偏移、打印头运动干涉等问题，严重时甚至会在高速打印时出现组件脱落的风险。

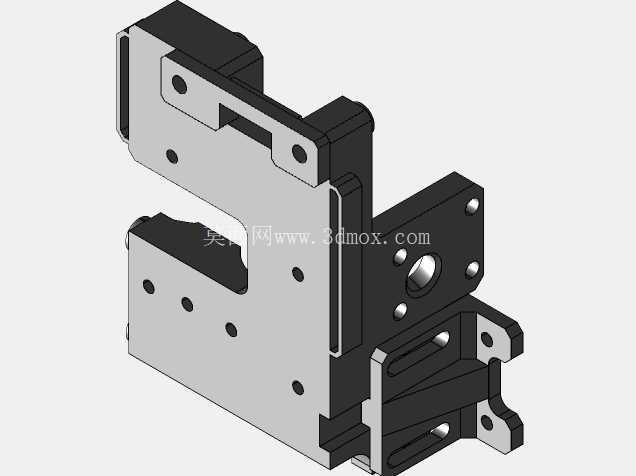

从实际功能特性来看，这款支架采用分体式叠层结构设计，主体承力部分做了加厚处理，用来承载挤出机、散热块、喉管喷嘴组件的整体重量，避免长期往复运动出现结构形变。支架左侧的长条形安装面是和飞熊机型X轴滑车的贴合面，上面预留的多组等距安装孔，完全匹配原厂滑车的孔位间距，不需要对原有滑车做打孔、切削等破坏性改装，安装时直接用原厂螺丝就能完成固定，贴合面做了铣平处理，保证安装后支架和滑车的垂直度误差控制在0.1mm以内，避免挤出机出现歪头导致的打印层纹偏移问题。支架右侧的安装位是专门匹配Creality Sprite挤出机的固定孔组，孔位公差按照H7级精度设计，既能保证螺丝顺利穿入，又不会出现装配间隙导致的挤出机晃动，同时预留了触摸传感器的走线缺口，传感器线材可以顺着缺口直接走到设备的线槽内，不会和运动中的皮带、光杆出现剐蹭。

设计思路上，这款支架没有采用一体化整块加工的方案，而是拆分出了承力基板、侧挡定位块、走线护板三个部分，一方面是减少加工过程中的材料浪费，另一方面不同部位可以根据受力需求选用不同的材质，承力基板用高强度铝合金加工，保证结构刚性，侧挡定位块可以用轻质工程塑料制作，降低运动端的整体重量，减少X轴电机的负载，提升高速打印时的运动响应速度。支架中间的镂空槽不是单纯的减重设计，槽位刚好对准挤出机散热块的通风路径，打印过程中散热风扇吹出的气流可以顺着镂空槽流通，带走挤出机电机的工作热量，避免长时间打印出现电机过热退磁、送料力度不足的问题。

从安装边界尺寸来看，这款支架整体装配完成后的厚度比原厂挤出机支架厚2.3mm，安装后不会超出原有打印头的运动边界，X轴的最大打印行程不会出现缩水，Y轴方向的突出量控制在5mm以内，打印平台热床的最大可打印范围也不会受到影响。支架下方预留了BLTouch自动调平传感器的安装位，不需要额外加装转接件就能固定调平探头，探头的安装高度和挤出机喷嘴的高度差刚好匹配原厂的调平参数设置，安装后不需要重新做大量的偏移量校准。另外支架上的多个沉头孔设计，保证螺丝安装后不会突出安装面，避免螺丝头剐蹭到打印件或者设备的其他结构，所有孔位的边缘都做了倒角处理，安装时不会出现割线、卡线的问题。

在实际打印应用中，这款支架解决了跨品牌挤出机改装的核心痛点，不需要用户自己测量孔位、设计转接件，直接替换原有支架就能完成升级，安装后挤出机的送料路径和原有路径保持同轴，送丝阻力更小，打印柔性耗材时不会出现送料打滑、耗材弯折堵头的问题。支架的结构强度经过反复测试，在1500mm/s²的加速度打印工况下，不会出现共振导致的打印振纹，触摸传感器的安装位置刚好对准耗材路径，耗材断料、送料异常时能及时触发停机信号，避免打印失败浪费耗材。
