6.8L紧凑型SFF机箱定制保护壳体结构

　　这款6.8L容积的紧凑型SFF保护壳体，主要面向桌面级小型化装机场景设计，适配ITX规格核心硬件的安装需求，在有限的空间内完成硬件承载、散热通风、结构防护的多重功能平衡，是小型化桌面计算设备的核心承载结构件。从实际使用场景来看，这类小容积机箱多用于桌面空间有限的办公工位、便携移动工作站、迷你电竞主机等场景，相比传统大尺寸机箱，它的占地面积仅相当于一本32开书籍，放置在桌面不会占用过多操作空间，同时也能满足用户对硬件性能释放的基础需求。

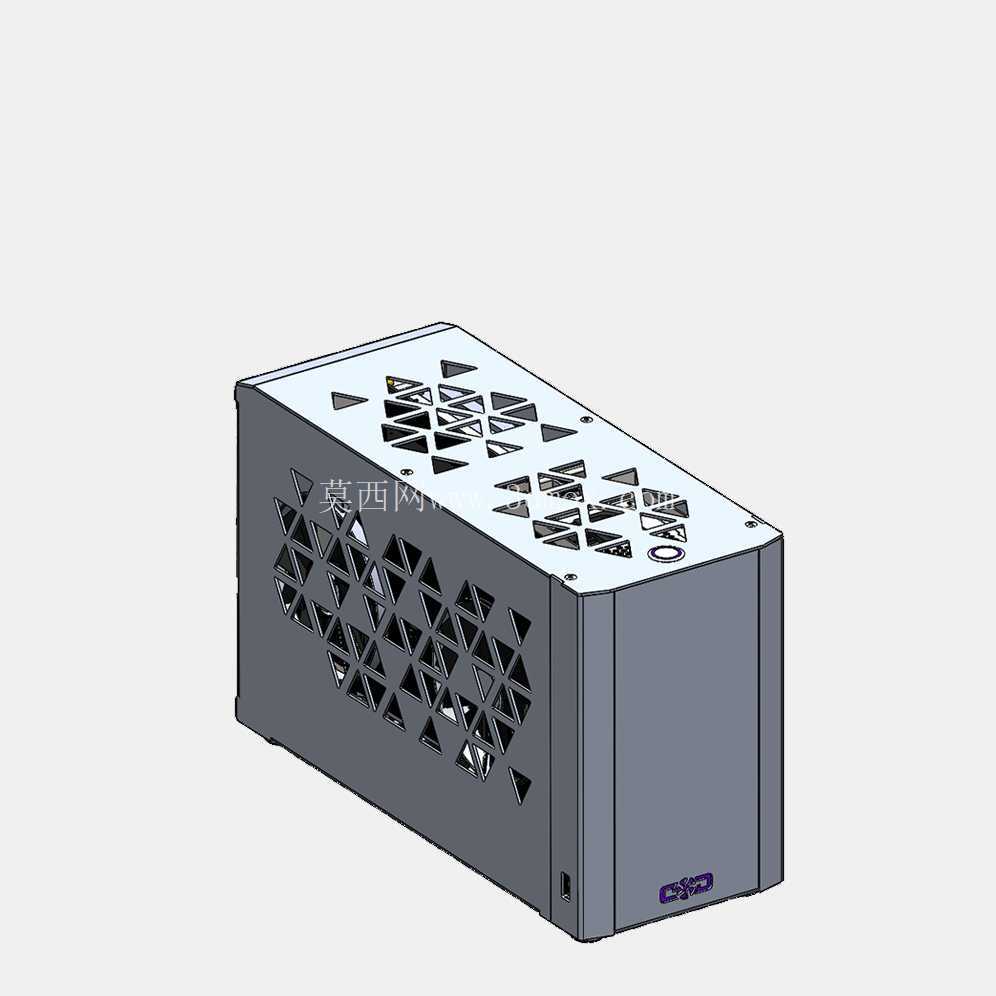

　　在功能特性设计上，壳体采用全金属折弯拼接结构，整体刚性足以支撑常规ITX主板、SFX规格电源、短尺寸独立显卡的安装重量，不会出现长期使用后的结构形变问题。壳体的三个立面均设计了三角形阵列镂空结构，这种镂空并非单纯的外观装饰，而是经过风道走向验证的通风结构：冷空气可以从侧面与顶面的镂空区域进入机箱内部，带走硬件运行产生的热量后从预留的排风位排出，相比整面冲孔网的设计，三角形阵列的镂空在保证通风面积的同时，能更好地提升壳体立面的结构强度，避免大面积开孔带来的立面易凹陷问题。同时镂空的三角形单元做了统一的倒角处理，没有尖锐毛边，在硬件安装和日常移动过程中不会划伤线材或者操作人员的手部。

　　从设计思路层面拆解，这款壳体的核心设计逻辑是在6.8L的固定容积边界内，最大化利用内部空间，同时平衡散热、结构强度与外观质感。设计初期首先确定了内部硬件的安装边界：主板安装位的铜柱高度、电源仓的固定尺寸、显卡安装的长度与厚度限制都做了精准的空间预留，避免出现硬件干涉问题。壳体的拼接处采用隐藏式螺丝固定设计，所有固定螺丝都布置在壳体的内侧与底部，从外部看不到明显的螺丝凸起，保证了外观的整体性。前面板位置预留了开关与接口的安装位，位置符合日常操作的人机工程学高度，插拔外设不需要弯腰寻找接口。底部设计了四个凸起的防滑脚垫，既可以垫高壳体保证底部进风的空间，也能避免壳体直接与桌面接触产生滑动，同时减少硬件运行时的振动传递到桌面产生共振噪音。

　　在安装边界的尺寸控制上，这款壳体的外部长宽高比例经过多轮调整，最终确定的尺寸刚好可以容纳长度不超过170mm的独立显卡、标准SFX电源，以及高度不超过40mm的CPU风冷散热器，内部走线空间预留了10mm的背线区域，方便用户整理电源线材，避免线材杂乱阻挡风道。壳体的板材厚度选用1.2mm的冷轧钢板，在保证整体重量控制在2kg以内的前提下，足够支撑所有安装硬件的重量，搬运过程中不会出现壳体变形挤压内部硬件的问题。壳体表面采用哑光磨砂喷塑处理，不容易残留指纹和划痕，长期使用也能保持外观的整洁度。

　　在实际的结构验证过程中，这款壳体的镂空开孔率控制在38%左右，既不会因为开孔过多导致电磁屏蔽性能下降，也不会因为开孔过少影响散热效率，经过实测，在常规硬件满载运行的状态下，壳体内部的硬件温度比同容积封闭式机箱低6-8摄氏度，完全可以满足中端硬件的散热需求。同时壳体的边角都做了R3的圆角处理，没有尖锐的直角，日常搬运移动时不会磕碰造成损伤。
