六角支撑螺钉M3规格6mm长度紧固件

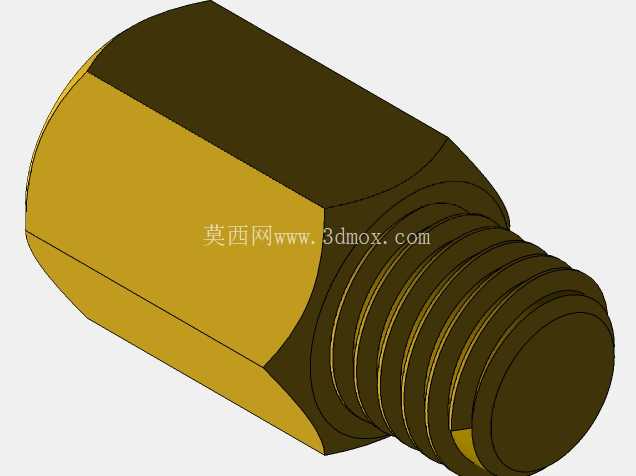

　　在热流道模具、精密电子治具以及小型自动化模组的装配环节里，这类带外螺纹的六角支撑螺钉是非常常见的定位支撑连接件，它的核心作用是在叠层装配结构中撑起固定的安装间距，同时依靠自身的螺纹段实现锁紧定位，避免多层板件之间出现受压变形或者装配错位的问题。从结构设计来看，这款螺钉采用六角主体加一端外螺纹的构型，六角段的对边尺寸完全适配标准开口扳手的咬合尺寸，装配时不需要额外设计内六角或者一字槽，直接用普通扳手就能施加足够的锁紧扭矩，在狭窄的模具腔体内或者密集排布的安装位里，这种外六角的结构反而比内六角结构更易操作，不会出现批头打滑损伤螺钉表面的问题。

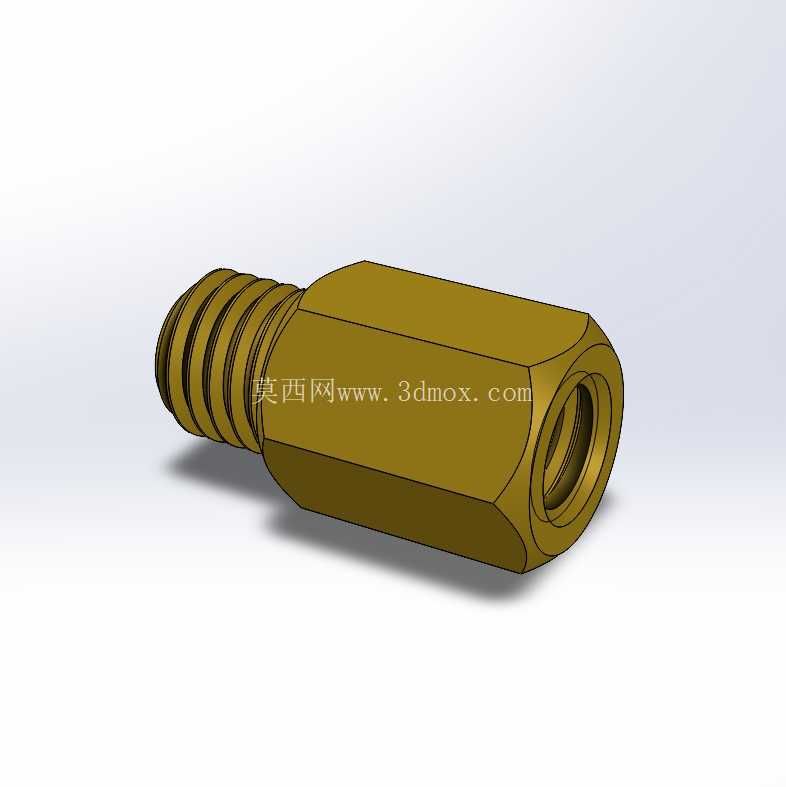

　　螺纹端采用标准M3公制粗牙螺纹，螺距匹配常规的板材攻丝孔径，不需要额外配置螺母就能直接拧入预先攻好牙的安装基面，6mm的有效支撑长度是经过实际装配验证的常用规格，刚好适配多数热流道接线模块、小型传感器安装支架的层间间距需求，既不会因为支撑长度过长导致结构刚性不足，也不会因为长度过短无法预留足够的走线或者散热空间。螺钉的中心位置设计有轴向通孔，这个结构并不是为了减重，而是为了在热流道应用场景中让加热棒的引线或者温度传感器的线材可以从中心穿过，避免线材在高温的模具内部被挤压磨损，同时也能让支撑螺钉本身兼顾走线防护的作用，减少额外的走线固定件使用，让模具内部的布线更加规整。

　　从安装边界来看，六角段的外径比M3螺纹的大径要宽出足够的承压面，锁紧的时候六角端面可以完全贴合被支撑的板材表面，单位面积的压紧力更小，不会在较薄的铝合金板或者电木板表面压出凹痕，长期在高温工况下使用也不会因为材料蠕变出现锁紧松动的问题。设计这类支撑螺钉的时候，需要重点控制六角段与螺纹段的同轴度，要是同轴度偏差超过0.05mm，装配后螺纹段会出现偏斜，导致被支撑的板件安装位出现应力集中，反复拆装几次就会出现板件螺纹滑牙的问题；同时中心通孔的内壁要做去毛刺处理，穿线的时候不能有锐边刮伤线材的绝缘层，不然在模具高温运行的环境里，绝缘层破损很容易引发加热回路短路的故障。

　　在实际选型应用中，这类支撑螺钉的材质通常选用黄铜或者不锈钢，黄铜材质的导热性更好，在热流道模具里可以均衡局部的温度差，避免出现局部冷胶的问题，而不锈钢材质的强度更高，适合在有一定腐蚀性的车间环境或者需要更高支撑刚性的装配场景里使用。很多刚接触模具设计的工程师容易把这类支撑螺钉和普通的外六角螺栓混淆，实际上普通螺栓的六角头是在螺纹的末端，锁紧的时候是靠螺栓头压紧工件，而这款支撑螺钉的六角段是作为支撑主体存在，螺纹段是从六角段的一端延伸出来，装配后六角段的两个端面分别贴合两个安装面，整个六角段的长度就是精确的支撑间距，不需要额外加装垫片调整高度，装配的一致性比普通螺栓加垫片的方式要好很多，批量装配的时候能大幅减少高度选配的工时。另外在一些3D打印机的热端装配结构里，也能看到同类型支撑螺钉的应用，它用来固定热端的加热块和散热片之间的间距，中心通孔同样可以穿过热敏电阻的线材，黄铜材质的导热特性还能辅助均衡加热块的温度，减少温度波动对打印精度的影响。
