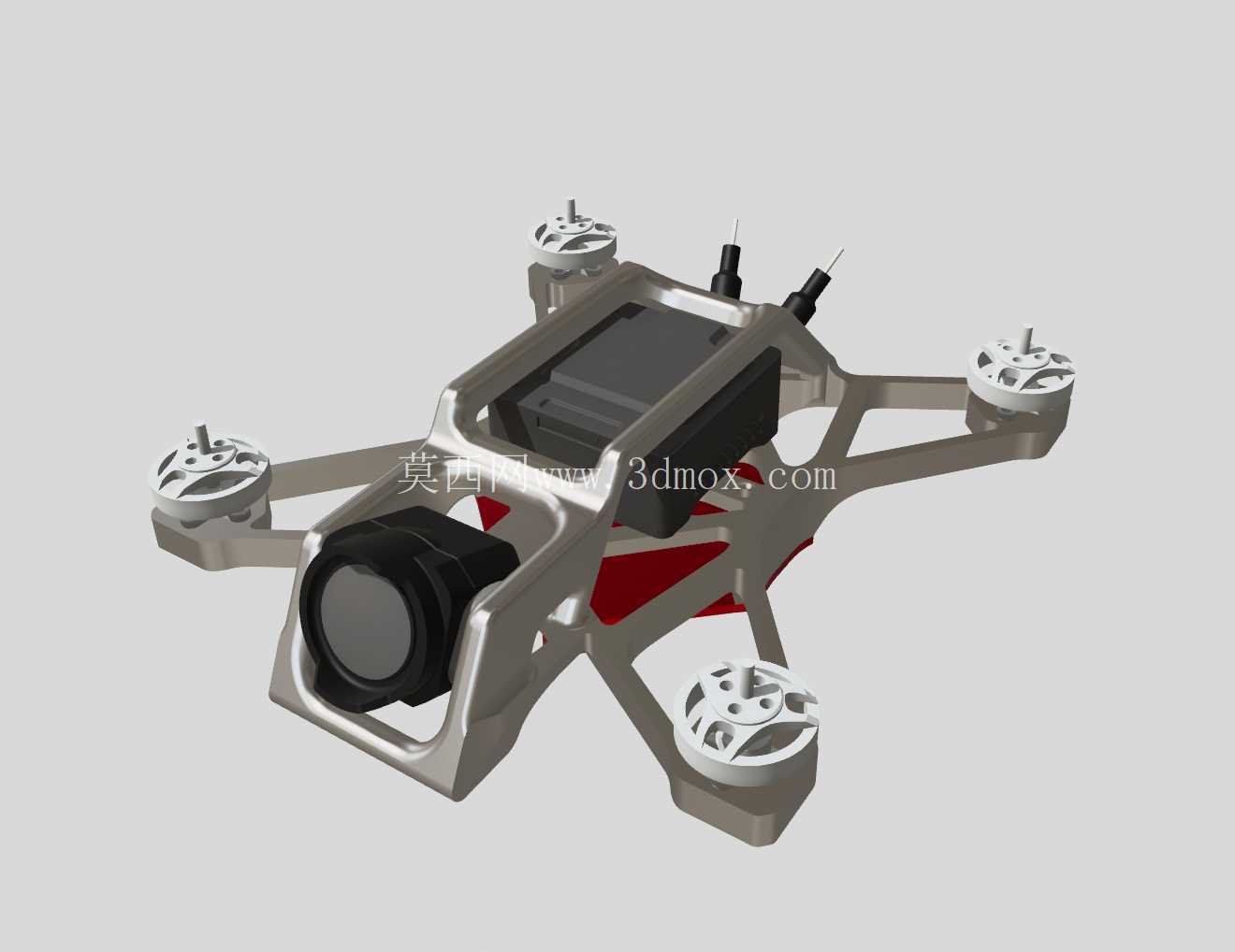

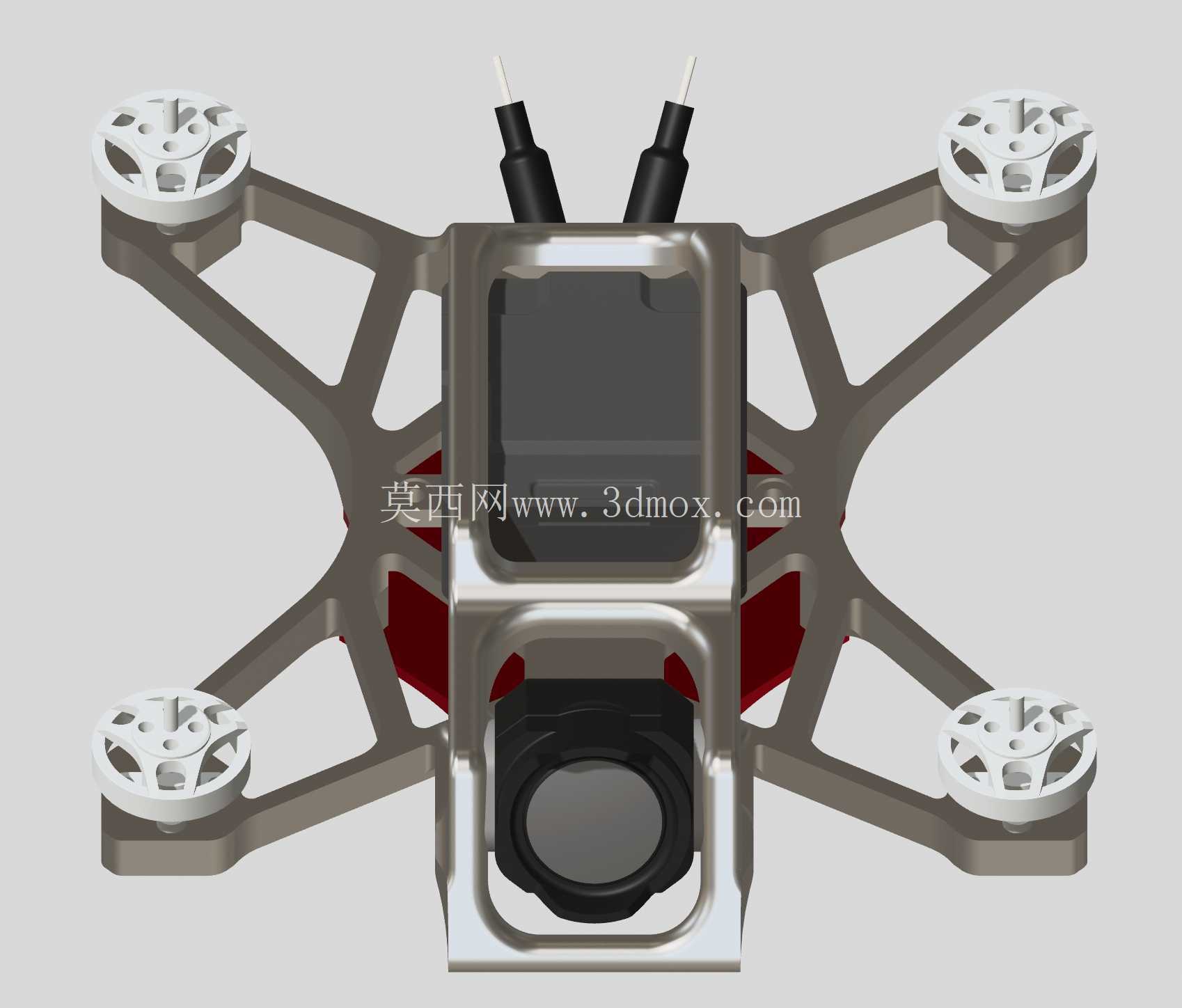

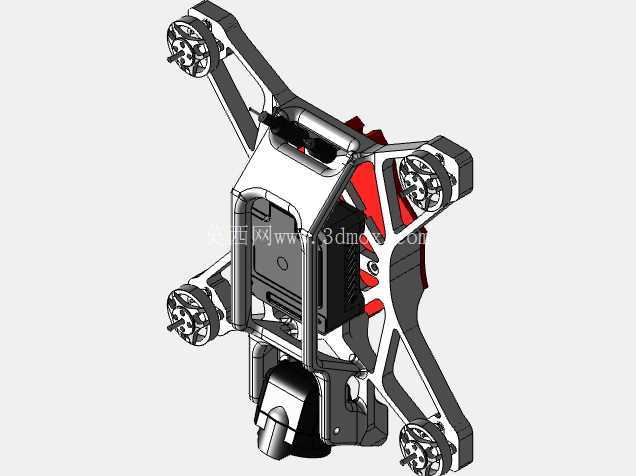

全3D打印两英寸FPV穿越机机架结构

　　这套两英寸规格的FPV机架采用全3D打印工艺制作，核心面向室内近距飞行、狭小空间穿越、楼宇间低空航拍这类对机架自重、抗冲击性有明确要求的应用场景，区别于常规碳板裁切的同尺寸机架，整体结构做了一体化的力学优化，没有额外的拼接紧固件冗余，打印完成后仅需完成电装工序即可投入使用。从实际装机的边界尺寸来看，机架对角电机安装位的轴距严格匹配两英寸桨叶的回转半径，四个电机座的安装孔位兼容市面上主流的1103、1104系列微型无刷电机，孔距统一为9mm标准规格，电机座周边做了下沉式的桨叶避让槽，即使飞行中出现小幅形变也不会蹭到桨叶引发射桨风险。

　　机架中部的核心舱位做了分层式的空间规划，上层预留了标准尺寸的图传与飞控安装位，安装孔位兼容20*20mm的通用飞控安装孔距，飞控下方预留了10mm高度的电池容纳空间，刚好可以放置2S容量的微型高压锂电池，电池舱周边做了镂空的走线槽，电调的供电线、图传的信号线可以顺着槽位规整排布，避免飞行中线材晃动干扰飞控的陀螺仪采样。前部的摄像头安装位做了倾角可调的卡位设计，支持0到30度的镜头倾角调整，适配不同飞行速度下的视角需求，摄像头安装位的周边做了凸起的防撞筋，即使发生正面撞击，冲击力会先被防撞筋吸收，不会直接损伤镜头模组。机架的机臂部分采用了渐变式的截面设计，靠近中心舱的位置截面厚度更大，向电机座延伸的过程中逐步收窄厚度，这种设计既保证了机臂根部的抗扭强度，应对飞行中急转、急停产生的力矩载荷，又能尽可能降低机臂末端的重量，减少飞行过程中的转动惯量，提升操控的跟手性。机臂与中心舱的连接位置做了圆弧过渡处理，没有直角应力集中点，3D打印过程中不需要额外添加支撑结构，打印完成后去除支撑的工作量极小，同时圆弧过渡的结构能在发生撞击时将冲击力均匀分散到整个机臂截面，避免应力集中导致的机臂断裂。

　　整套机架的打印适配性做了充分优化，不管是PLA、PETG还是韧性更好的TPU耗材都可以顺利打印，层厚设置在0.2mm时就能满足结构强度要求，不需要更高的打印精度来保证装配公差，普通消费级FDM3D打印机就可以完成制作，对于个人玩家来说，机架出现损坏后可以快速重新打印替换，不需要等待配件采购周期。机架底部预留了通用的绑带穿孔位，可以穿过宽度为10mm的尼龙绑带来固定电池，绑带孔的边缘做了圆角处理，不会割伤绑带导致固定失效。顶部的天线安装位预留了两个标准的5.8G图传天线固定孔，天线可以垂直向上安装，保证图传信号的全向覆盖，避免机架结构遮挡信号引发飞行中的图传断连。

　　从实际飞行的载荷表现来看，整套机架打印完成后的自重控制在12g以内，搭配两英寸桨叶、1103电机、2S电池的整套起飞重量可以控制在70g以内，属于典型的微型穿越机配置，在室内飞行时即使碰到障碍物也不会造成严重的物品损坏或者机架自身的严重损毁，非常适合新手练习基础飞行动作，也适合有经验的玩家在狭小空间内完成花式飞行动作的拍摄。机架的整体外形做了流线型的修型处理，飞行过程中的风阻更小，相同电池容量下可以获得更长的续航时间，机臂上的镂空结构一方面是为了减轻自重，另一方面也可以在飞行中引导气流穿过中心舱，带走飞控、电调工作产生的热量，避免长时间飞行导致的电调过热降频。
