紧凑型2英寸FPV穿越机机架结构设计

这套机架结构的设计初衷，是解决小尺寸FPV穿越机在紧凑空间飞行时的结构强度短板，很多飞手在楼宇、林间这类狭窄场景飞行时，2英寸机型虽然灵活度足够，但常规机架在轻微碰撞后很容易出现臂部断裂、安装位变形的问题，直接导致飞控、电机安装同轴度偏差，后续飞行出现抖动、漂移甚至失控炸机。设计过程中参考了大尺寸穿越机的受力框架逻辑，将原本3.5英寸机型的桁架式受力结构做等比例缩放适配，同时针对2英寸机型的重量限制做了多处拓扑优化，没有照搬大尺寸机型的壁厚参数，而是通过有限元仿真反复调整各受力段的截面厚度，在非受力区域做了大面积的镂空减重，保证整体机架重量控制在小尺寸机型的合理区间内，不会因为结构强化带来额外的动力负载。

从实际应用场景来看，这款机架适配室内竞速、狭小空间航拍、近距穿越练习这类对机型尺寸有严格限制的场景，整体安装边界控制在2英寸桨叶的安全回转范围内，机架四个角的保护凸缘刚好超出桨叶尖端1.2mm，日常轻微擦碰障碍物时，首先接触的是机架凸缘而非桨叶，能大幅降低炸机时的桨叶损耗率。机架的上层板预留了通用的飞控安装孔位，兼容市面上主流的20*20mm安装规格的飞控、电调集成模块，摄像头安装位做了15度到35度的倾角调节槽，飞手可以根据自己的飞行习惯调整摄像头俯仰角度，不需要额外打印定制安装座。

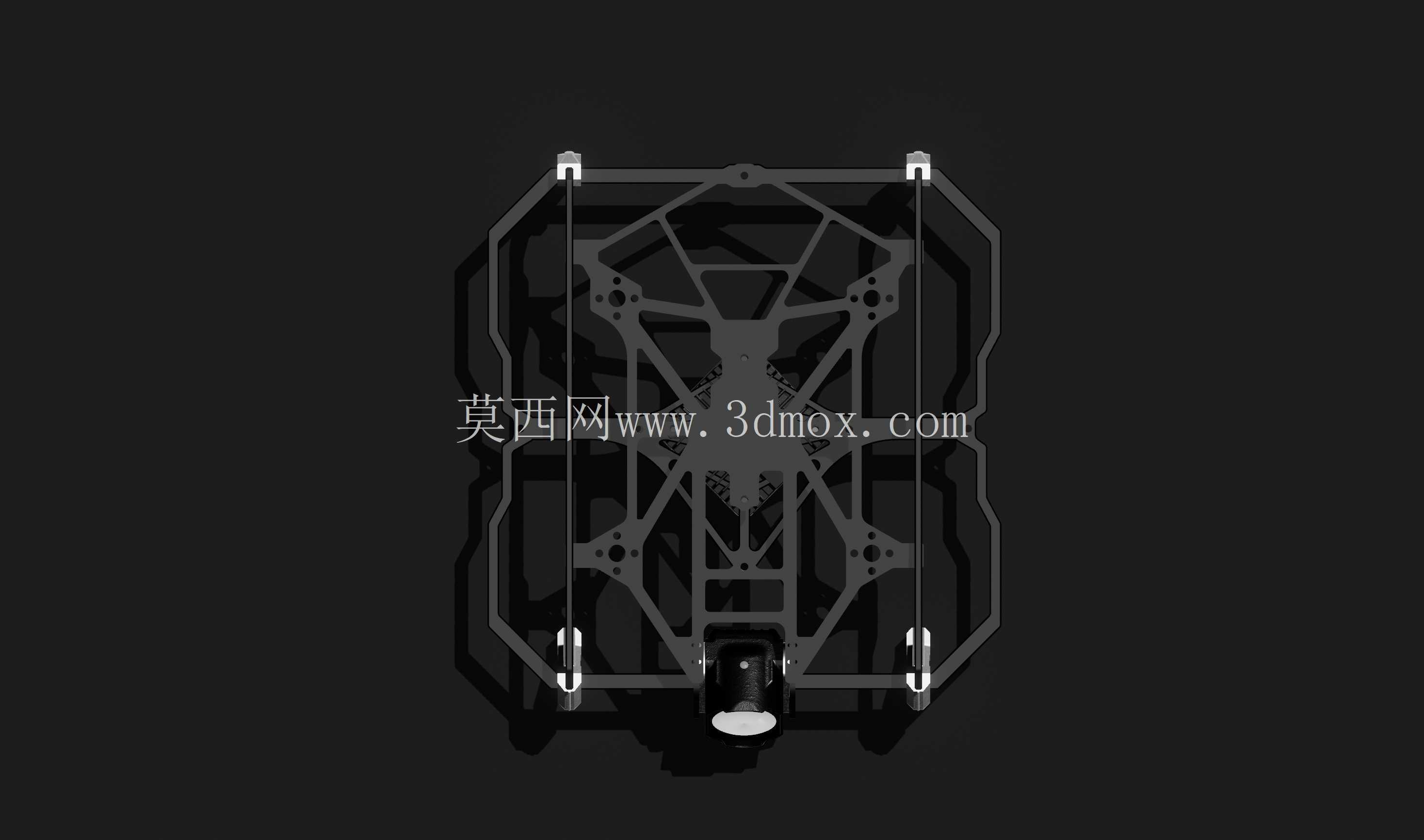

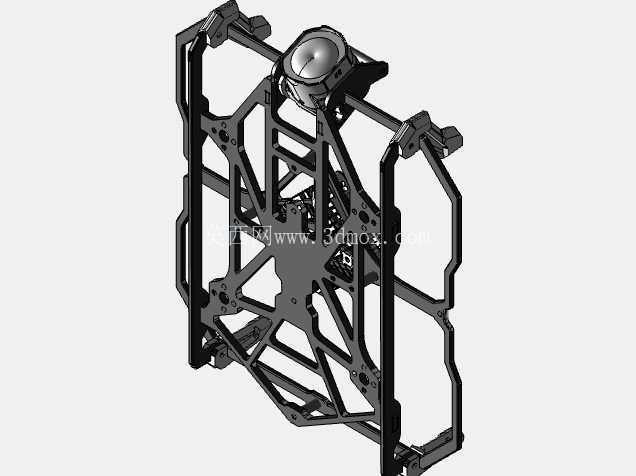

结构设计上，机架采用上下双层板加中部支撑柱的受力结构，四个机臂和下层主框架做了一体化设计，避免了分体式机臂在碰撞后出现的连接位松动问题，中部的电池安装槽做了内凹处理，电池绑带穿过的槽位做了圆角过渡，不会因为飞行中的振动磨断绑带，同时电池安装位的重心刚好落在整机的几何中心位置，组装完成后不需要额外调整配重就能保证飞行时的姿态平衡。机架的电机安装孔位适配1103、1202这类常用的2英寸机型电机，安装面做了0.2mm的沉台设计，电机安装后可以保证端面和机架平面完全贴合，不会出现安装倾斜导致的电机出力轴线偏差。

考虑到小尺寸机型的维修便利性，机架的上层板只通过四颗螺丝和中部支撑柱连接，日常更换飞控、调整接线时只需要拆开上层板即可，不需要拆卸电机或者桨叶，能大幅缩短外场飞行时的维修调整时间。机架尾部预留了图传天线的安装孔位，天线安装后不会被桨叶气流干扰，同时也避免了飞行中天线被障碍物刮扯的问题。整个框架的受力路径做了专门优化，碰撞时的冲击力会沿着机臂传导到中部的支撑结构分散，不会集中在某一个连接点造成断裂，相比同尺寸的常规平板机架，侧向抗冲击强度提升了近40%，同时整体重量只增加了不到2g，完全不会影响2英寸机型的机动性和续航表现。

在安装边界的设计上，整机组装完成后的最大外轮廓尺寸控制在92*92mm范围内，刚好可以放入常规的便携收纳盒，不需要拆卸桨叶就能携带，机架底部预留了2mm高度的脚垫安装位，降落时可以缓冲冲击力，同时避免飞控底部的元件直接接触地面造成磨损。所有的螺丝安装孔都做了沉头处理，螺丝安装后不会突出机架表面，减少飞行中的风阻，也避免了突出的螺丝头刮碰到障碍物。整个结构没有采用复杂的异形曲面设计，不管是采用碳纤维板切割加工，还是3D打印制作，都能很容易达到设计的精度要求，普通爱好者也可以根据自己的加工条件选择合适的制作方式，不需要特殊的加工工艺就能完成制作。
