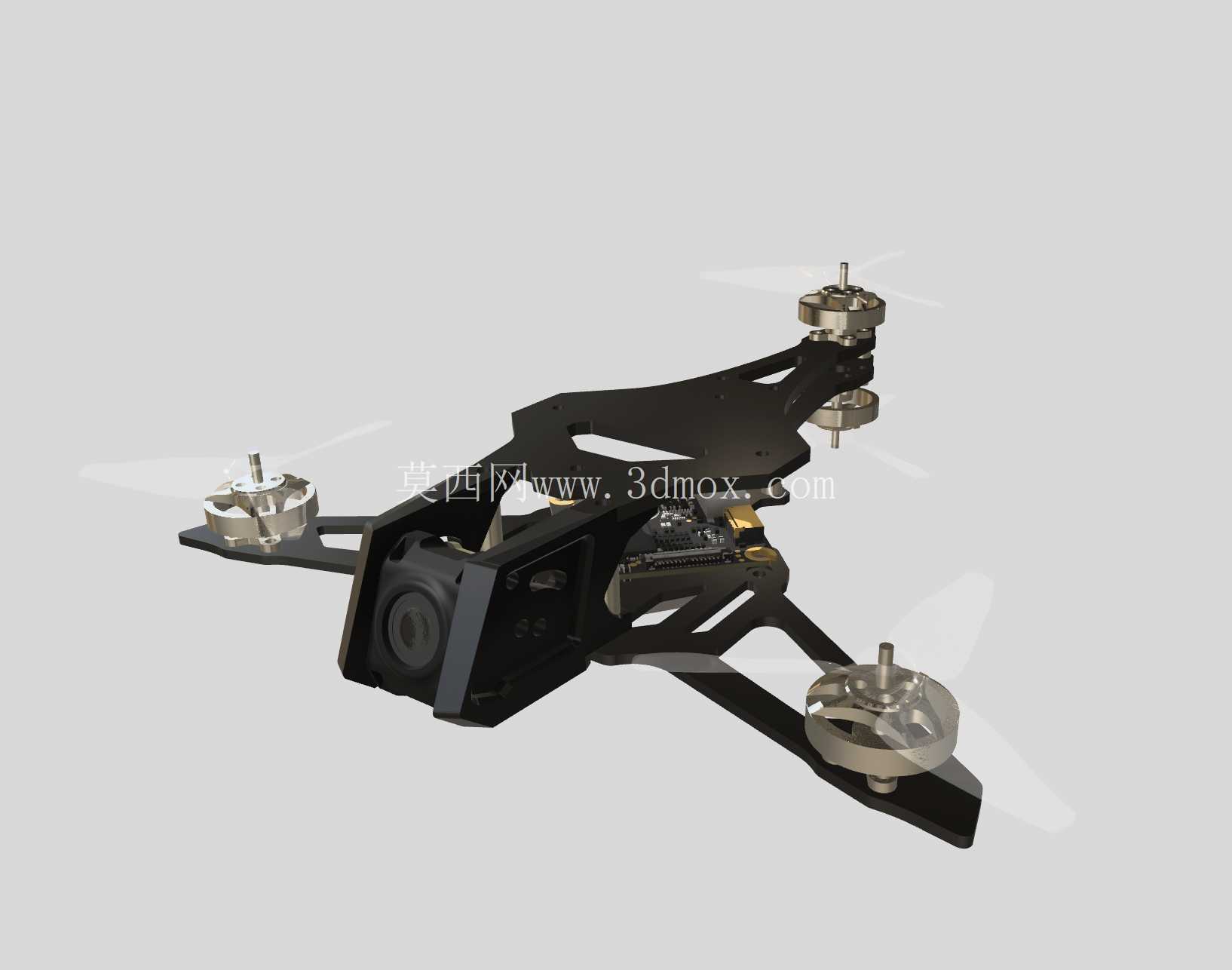

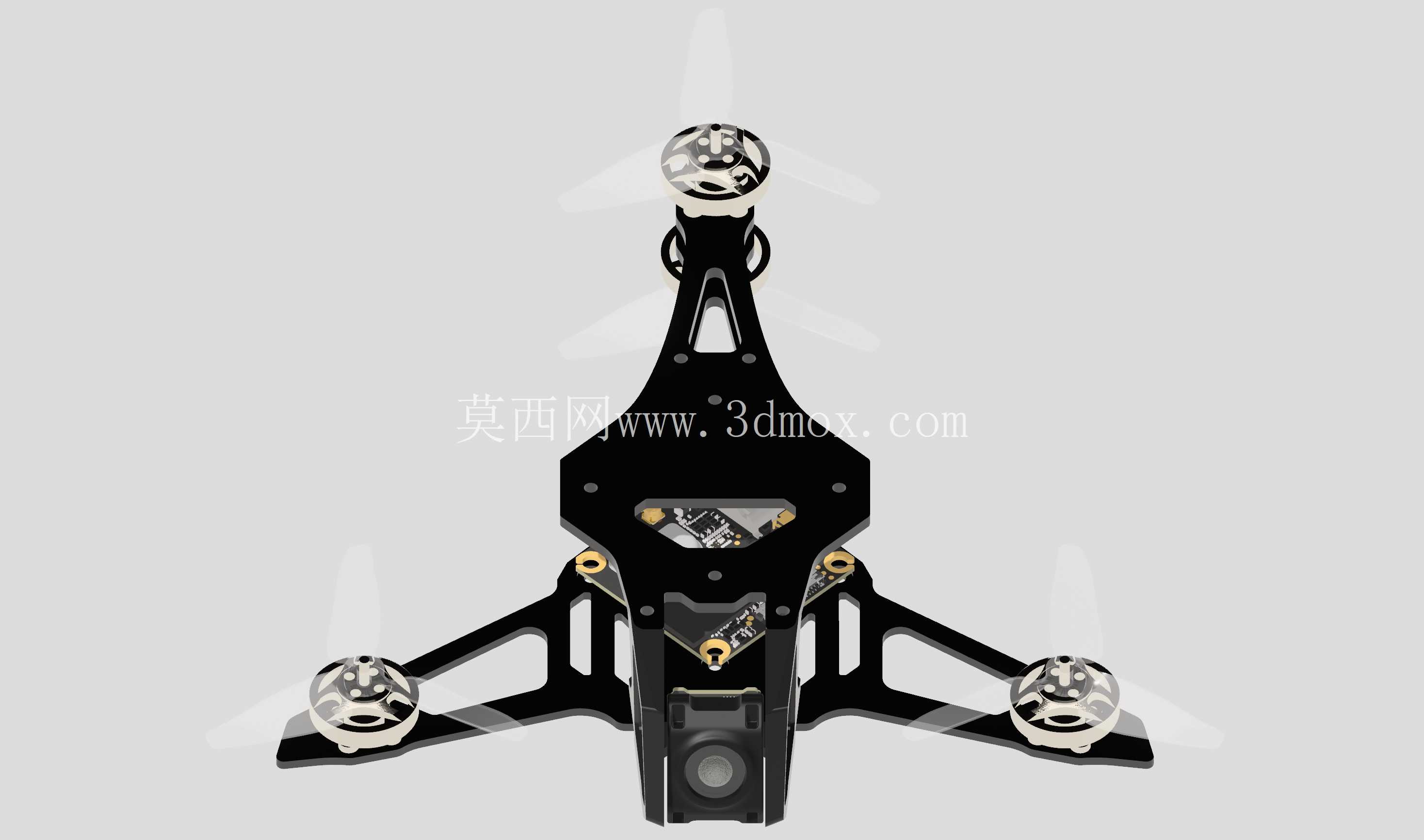

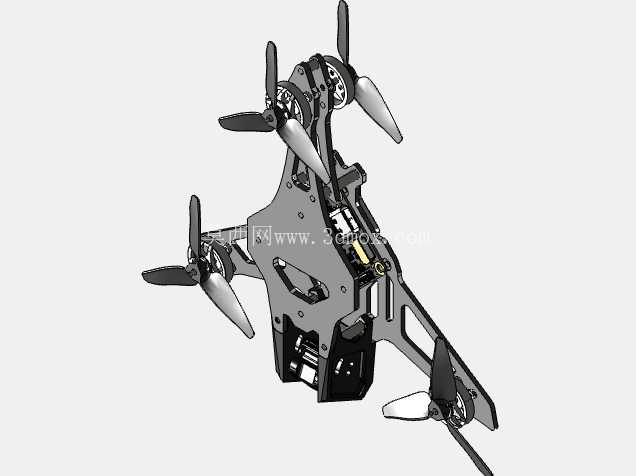

适配O4 Lite的2英寸Y4构型FPV穿越机机架

　　这款Y4构型的2英寸FPV机架，核心适配场景围绕轻量化近景航拍、室内狭小空间巡检、楼宇间穿梭拍摄这类对机动灵活性要求极高的作业需求展开，区别于常规四轴X型机架的布局逻辑，三臂支撑的Y4结构在保证动力冗余的同时，进一步压缩了整机的正面投影面积，在穿越狭窄缝隙、林间枝桠间隙时能大幅降低碰撞剐蹭的概率。从实际用途来看，该机架可直接搭载O4 Lite图传与摄像模组，满足消费级航拍创作者的轻量化出行需求，也可作为高校无人机社团、航模爱好者进行飞控算法验证、动力匹配测试的载体，部分工业场景下也可更换轻量化载荷模块，完成管道内部探查、设备缝隙巡检等常规无人机无法进入的作业任务。

　　功能特性上，Y4构型的动力布局特意强化了偏航通道的控制力矩，常规X型四轴在偏航动作时依靠对角电机的转速差提供扭矩，响应速度受限于电机动力差的调整速率，而该构型尾部共轴双电机的差速输出可直接提供更大的偏航力矩，在快速转向、绕点刷锅等动作时的响应延迟更低，飞行姿态的跟手性更优；机架主体采用镂空式结构设计，在臂展、机身上板、下板的非受力区域做了大面积的材料去除，既降低了整机自重，也能给飞控、电调、图传模块留出充足的散热空间，避免长时间大油门飞行时电子元件积热导致的动力降频问题。

　　设计思路层面，整机的受力路径做了明确的区分，机臂与中心板的连接位置采用嵌入式定位结构，配合金属压块锁紧，避免飞行过程中机臂出现松动移位；摄像头安装位做了可调倾角的安装座，可根据不同的飞行场景调整镜头俯仰角度，满足竞速飞行时的前视需求与航拍时的下视取景需求；电池安装位设置在中心板下方的重心位置，搭配绑带固定槽，可适配不同容量的2S轻量化锂电池，调整电池前后位置即可快速配平整机重心，无需额外增加配重块。

　　外形尺寸与安装边界上，该机架适配2英寸规格的螺旋桨，机臂长度经过精确计算，相邻螺旋桨的转动平面无重叠区域，不会出现桨叶打桨的问题；中心板的安装孔位兼容主流的AIO飞控电调一体板，图传模块的安装空间预留了足够的高度，可兼容不同厚度的数字图传模组；机架底部预留了摄像头的安装窗口，镜头视野无遮挡，起落架的高度经过匹配，正常降落时镜头不会直接接触地面，避免起降过程中磨花镜头镜片；整机的装配公差控制在0.1mm以内，所有安装孔位均做了倒角处理，装配时不会出现螺丝孔错位、部件干涉的问题，机臂的受力截面做了优化，在轻量化的前提下保证了足够的结构强度，轻微碰撞时不会出现机臂断裂的情况，日常飞行的维护成本更低。
