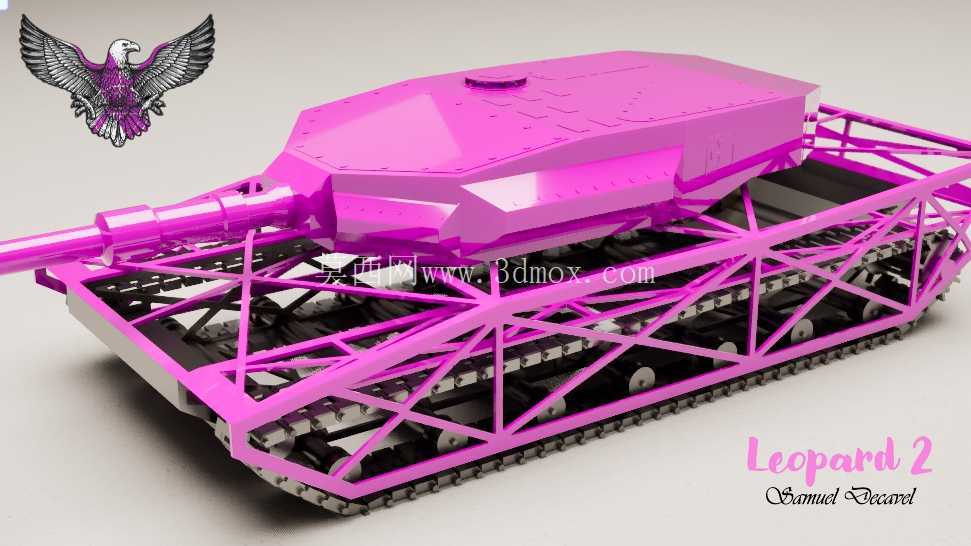

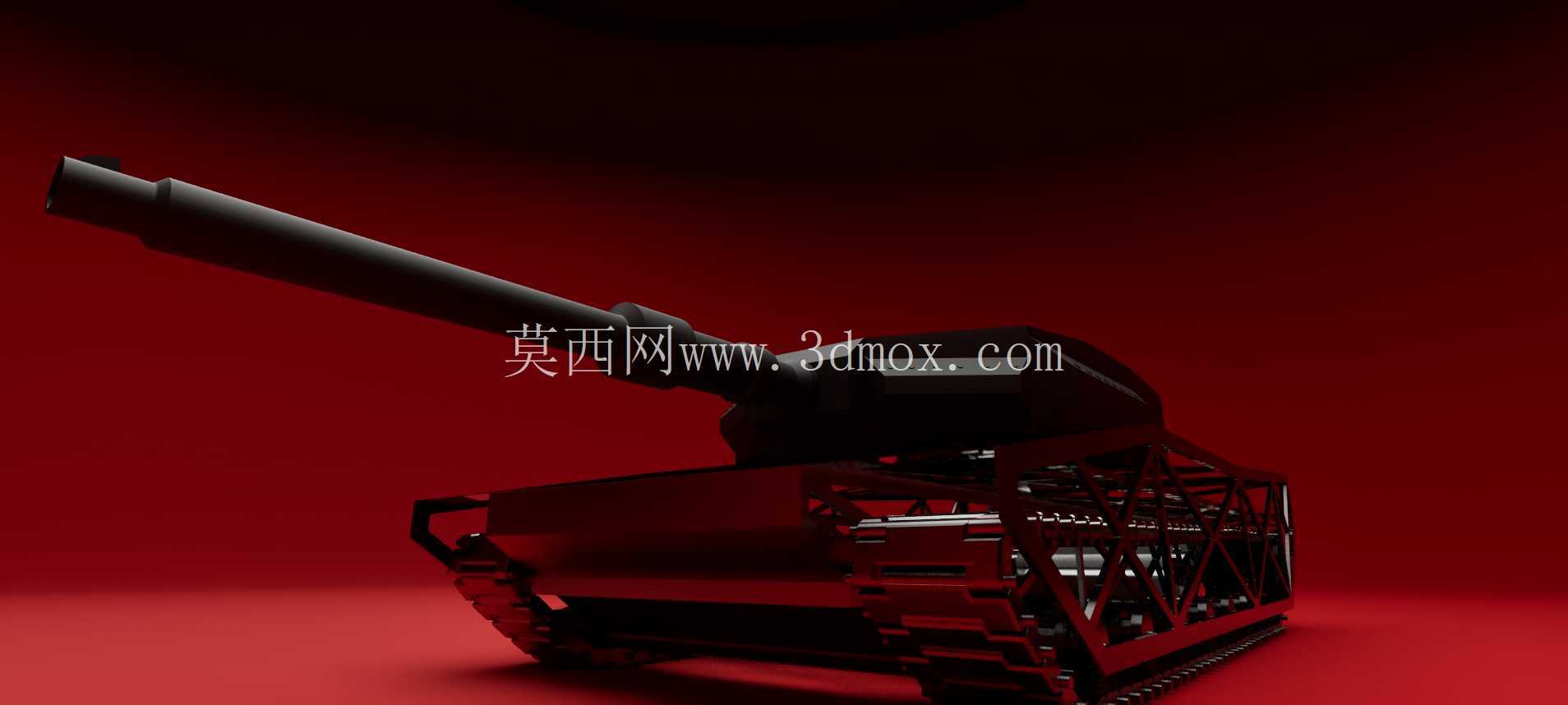

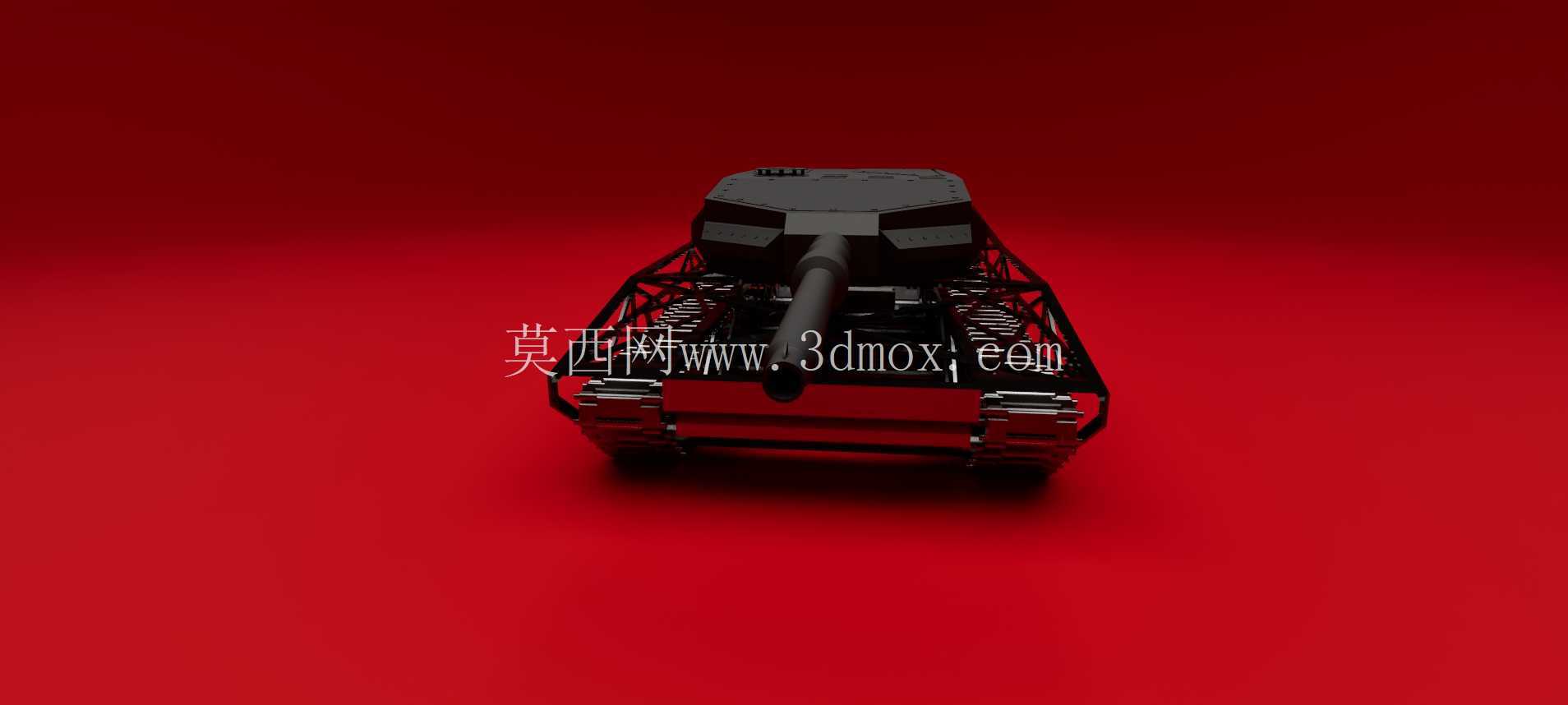

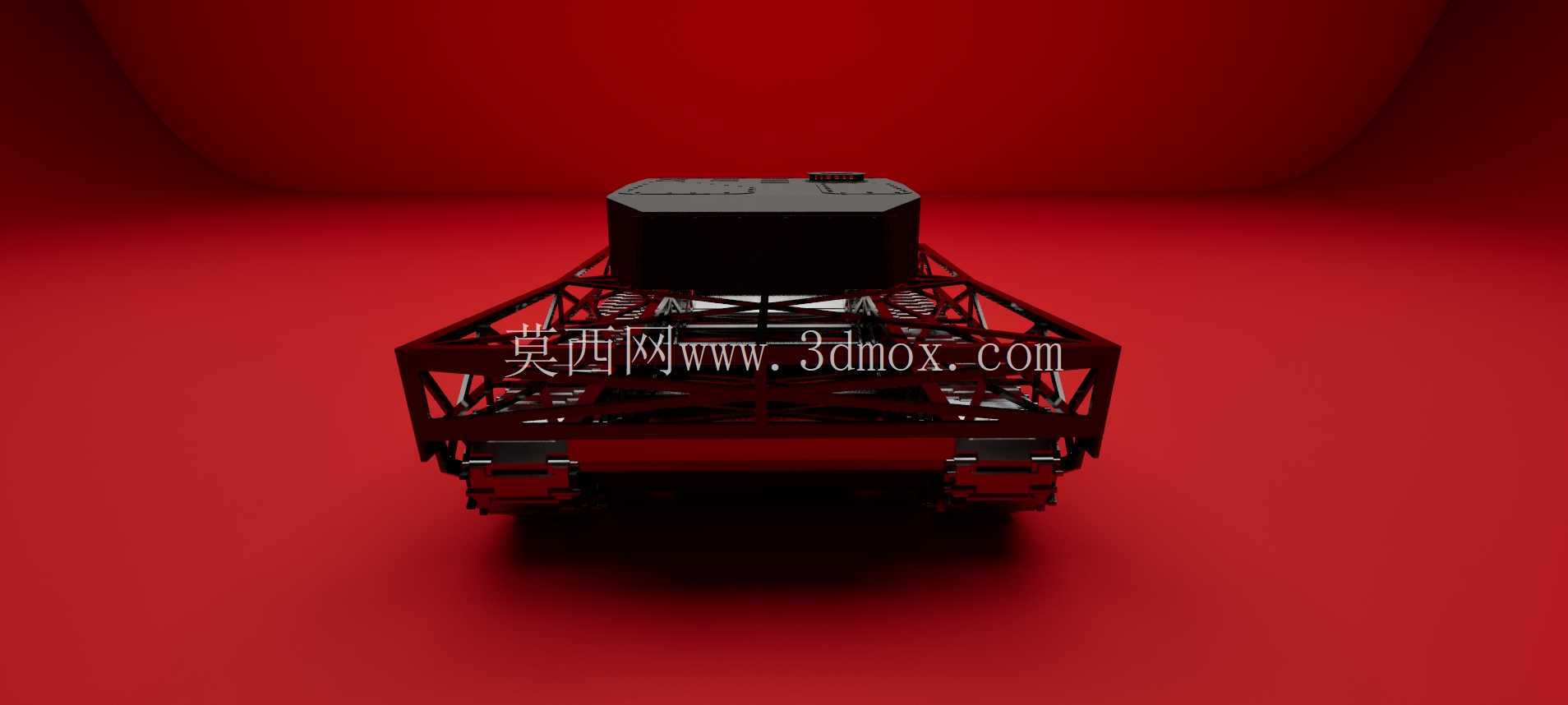

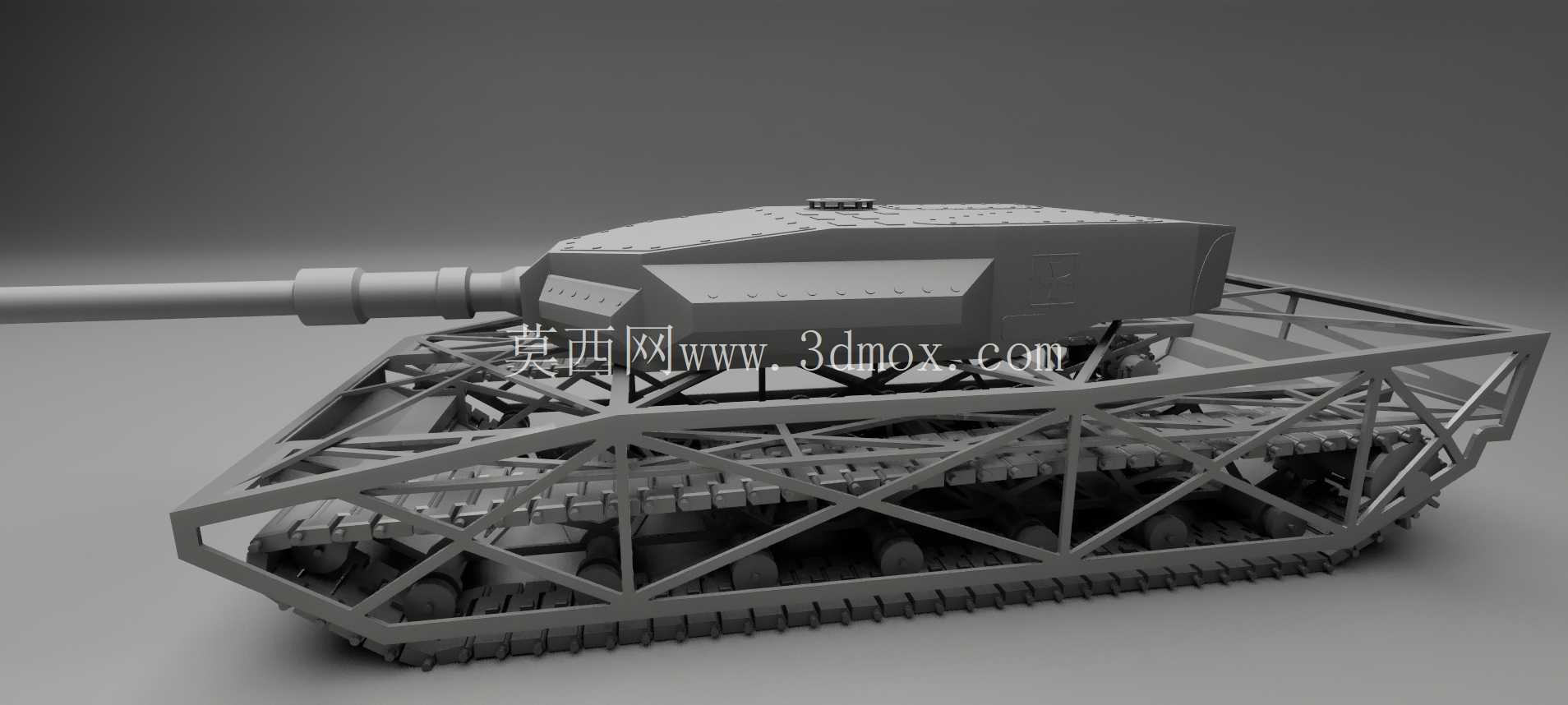

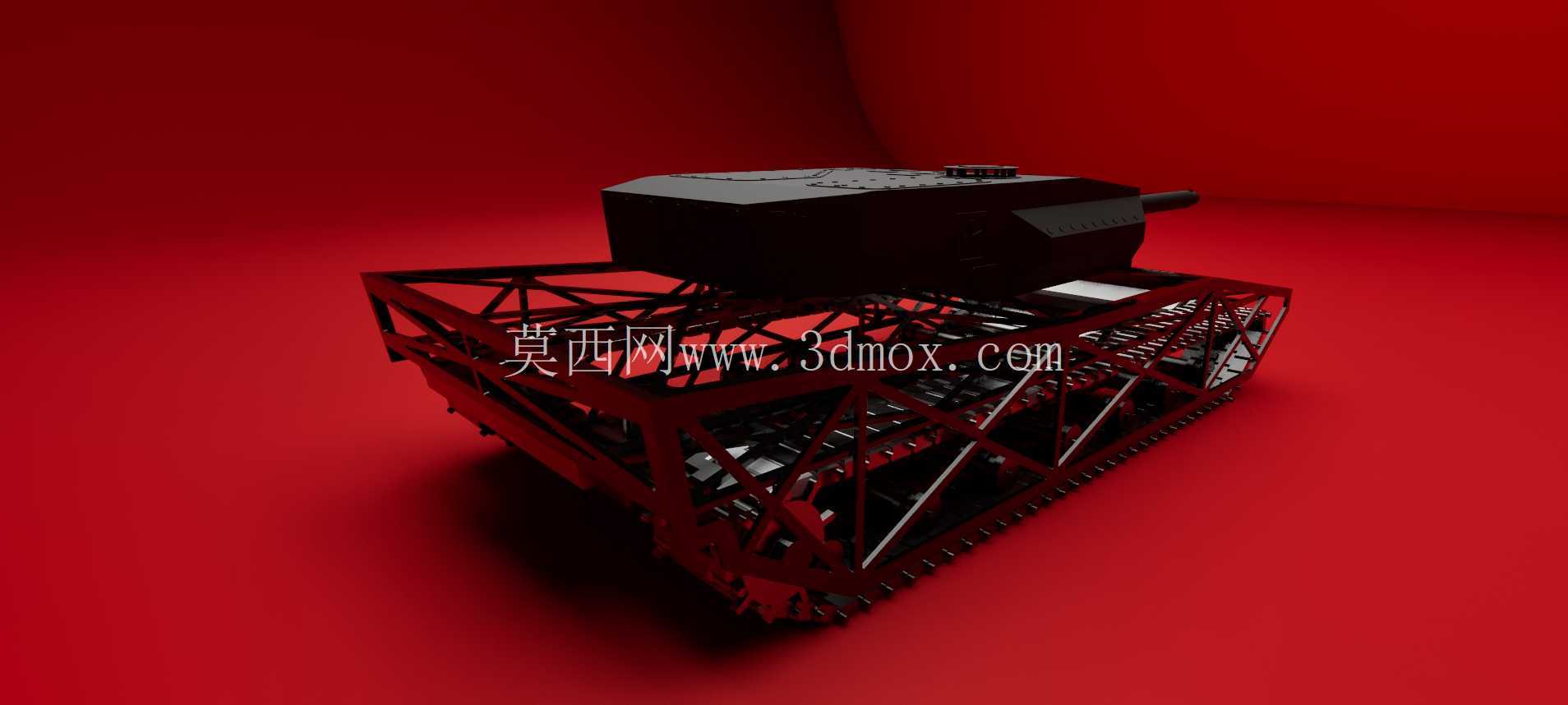

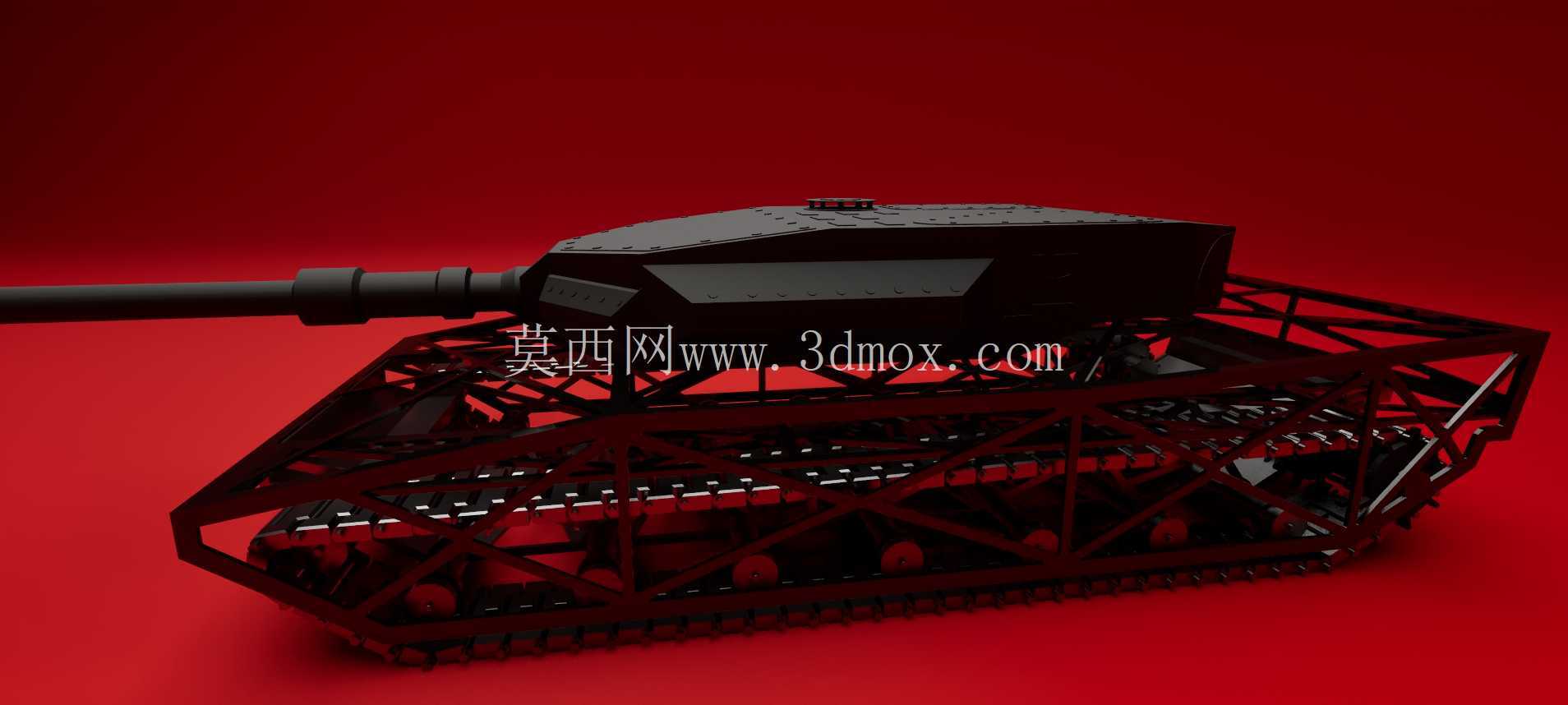

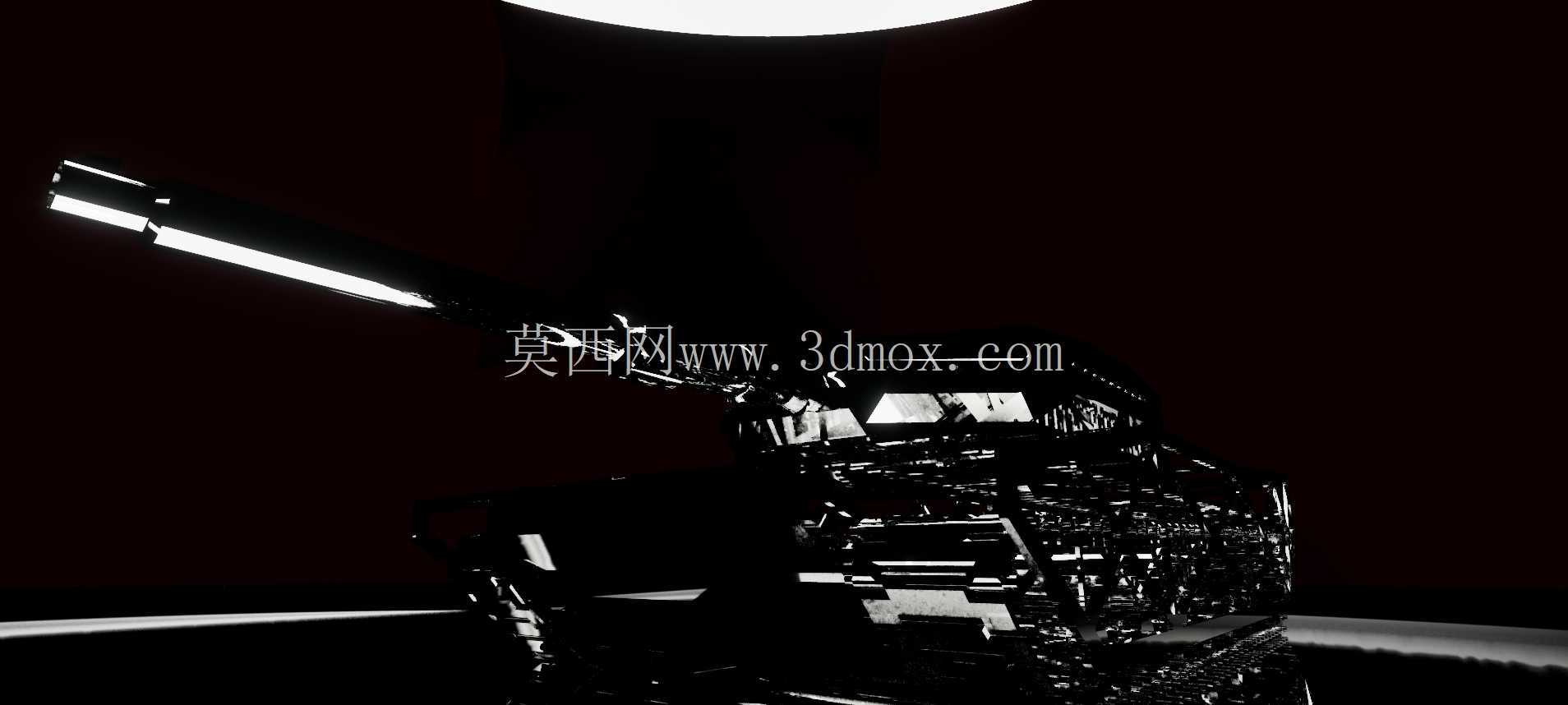

轻量化桁架结构豹2概念坦克设计方案

　　这款概念化履带载具的设计，核心是验证轻量化装甲平台的可制造性边界，区别于传统全金属厚重装甲的坦克设计思路，采用桁架式承载底盘搭配模块化外壳的结构，在保证结构强度的前提下大幅降低整体自重，为小型无人作战平台、靶车、特种作业履带底盘的开发提供结构参考。从应用场景来看，该结构可拓展用于战场侦察无人平台、靶场动态标靶、复杂地形物资转运底盘、特殊环境巡检载具等领域，桁架式底盘预留了充足的设备安装空间，可根据需求搭载侦察模块、模拟载荷、运输货舱或作业机具，适配非铺装路面、泥泞地带、轻度越野等复杂通行场景。

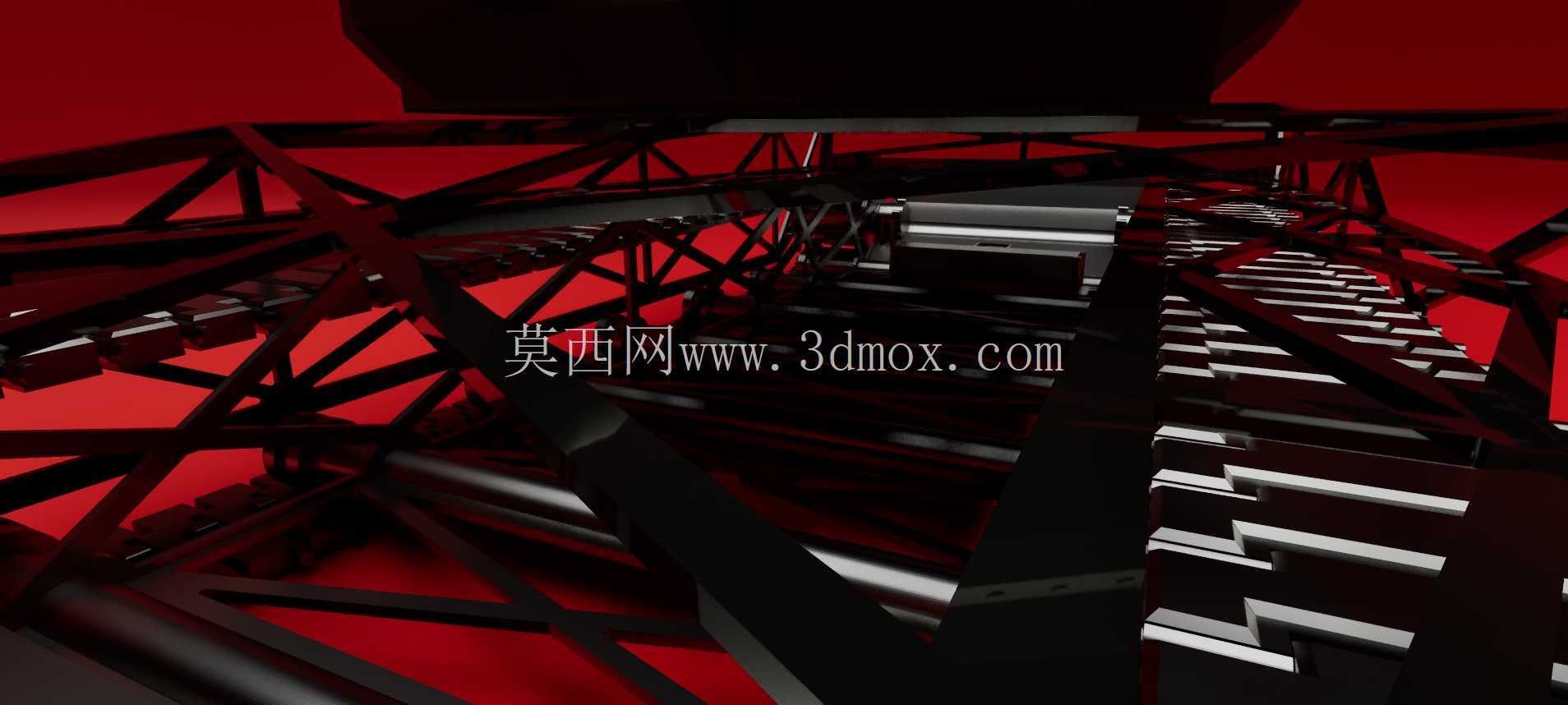

　　行走系统沿用履带式接地设计，接地长度与宽度的配比经过优化，在总重控制在40至60kg区间的前提下，接地比压远低于轮式载具，可在松软沙地、泥地、草地等低承载力路面稳定通行，不会出现轮式设备容易陷车的问题，行走轮组采用标准模块化设计，支重轮、导向轮、驱动轮的安装接口统一，后期维护更换无需定制特殊配件，降低运维成本。底盘主承载结构采用铝制型材搭建桁架结构，通过三角形稳定结构分散行驶过程中的冲击载荷，无论是越过障碍时的瞬时冲击，还是高速行驶的持续振动，都能通过桁架结构的形变分散应力，避免传统板式底盘容易出现的应力集中开裂问题，铝制材料的自重仅为同强度钢材的三分之一左右，配合PA12材质的外壳部件，在控制总重的同时保证外壳的抗冲击性能，PA12材料的耐候性较好，可在高低温环境下保持结构稳定性，不会出现普通塑料低温脆化、高温软化的问题。

　　动力系统的安装空间预留于桁架中部的空腔位置，可根据速度需求搭配不同功率的动力单元，最高设计行驶速度可达70公里每小时，动力输出路径沿底盘中轴线布置，保证左右履带的动力输出对称性，降低转向时的动力损耗，转向机构采用履带载具经典的差速转向方案，可实现原地转向功能，在狭窄空间内的机动灵活性远高于轮式载具。上部车体外壳采用多面体隐身化外形设计，所有外表面均采用倾斜角度布置，既可以降低视觉识别特征，也能在作为靶车使用时模拟真实装甲载具的雷达反射特征，外壳与桁架底盘采用快拆式连接结构，无需专用工具即可快速拆卸外壳，对内部的动力、电控、载荷模块进行检修或更换，外壳表面预留了附件安装接口，可根据使用需求加装伪装组件、传感器支架、模拟武器站等配件。整体长度控制在2米（不含炮管延伸段），宽度与高度的比例经过优化，保证高速行驶时的稳定性，不会因为重心过高出现侧翻问题，履带的张紧机构采用可调式设计，可根据行驶路面的材质调整张紧度，在硬质铺装路面可适当降低张紧度减少行走部件磨损，在松软路面可提高张紧度避免履带脱轨。炮管部分采用与上部车体一体化的设计，内部预留了功能拓展空间，可根据需求加装模拟射击装置、摄像侦察模块等组件，炮管的俯仰角度预留了足够的活动空间，不会与上部车体外壳产生运动干涉。

　　从结构验证角度来看，该设计所有部件均具备可制造性，铝制桁架部分可通过标准型材切割、焊接完成加工，PA12外壳部件可通过小批量3D打印或者低压铸造工艺生产，无需开制昂贵的大型冲压模具，非常适合小批量定制化生产场景，可根据不同客户的使用需求快速调整桁架的尺寸、外壳的外形以及搭载的功能模块，不需要对整体结构进行大改，大幅缩短定制产品的开发周期。在结构强度校核层面，桁架结构的每个受力节点都经过受力分析，在满载状态下越过200mm高度垂直障碍时，主承载梁的最大应力远低于铝型材的屈服强度，可保证长时间使用的结构可靠性，行走系统的轮组载荷分配均匀，不会出现单个支重轮载荷过大导致过早损坏的问题。
