可制造Ratnik3单兵防护装具概念结构

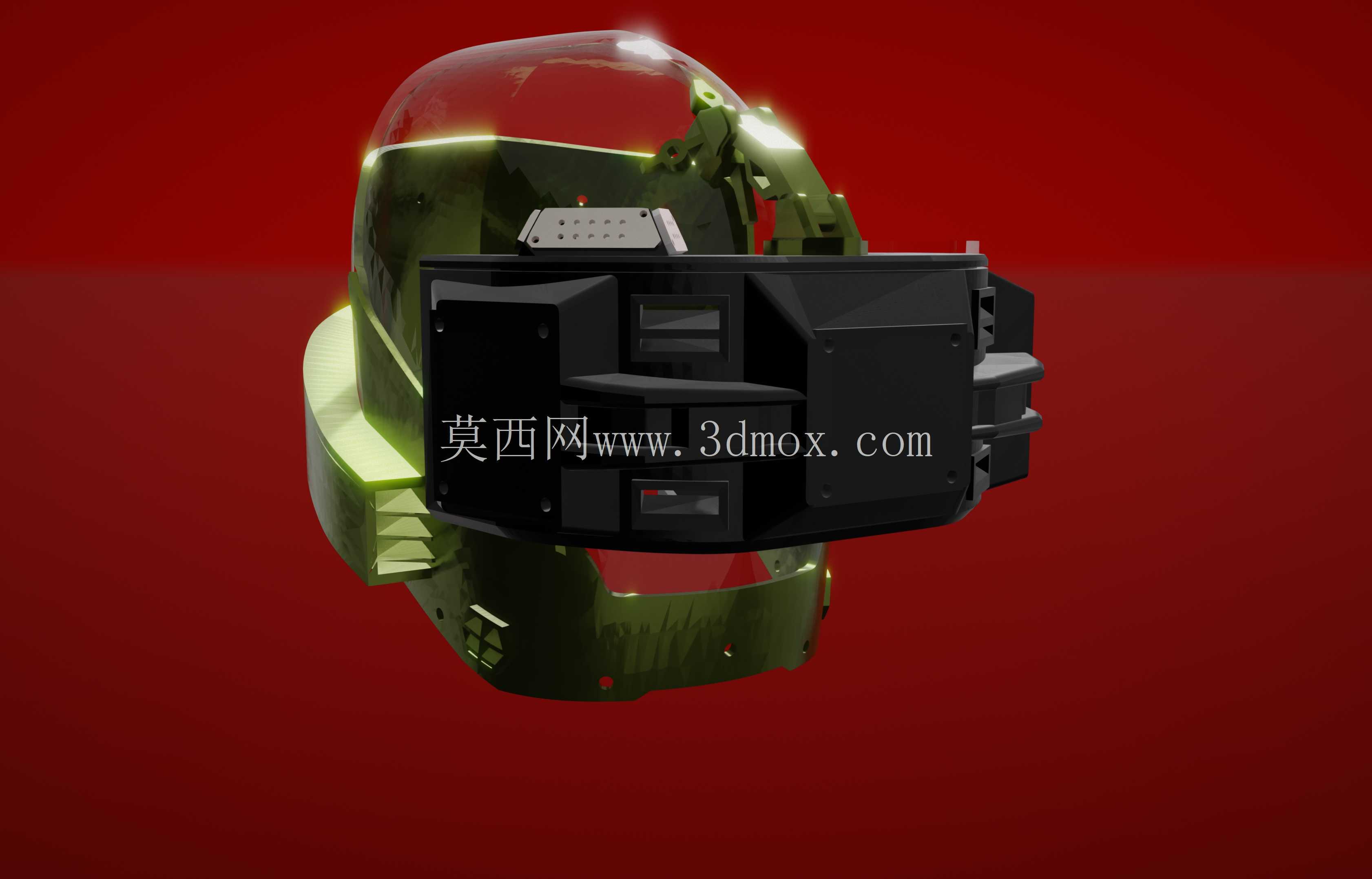

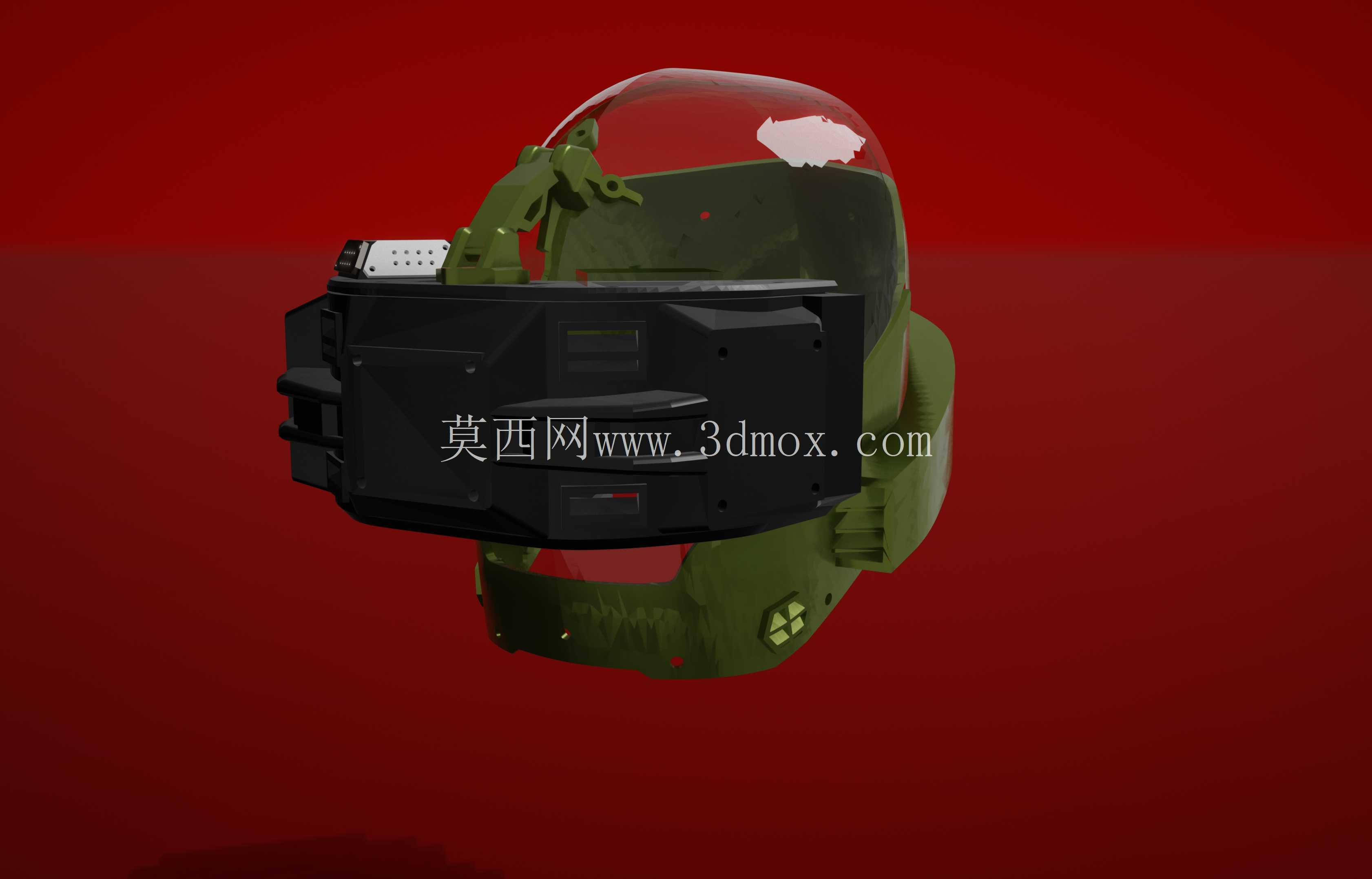

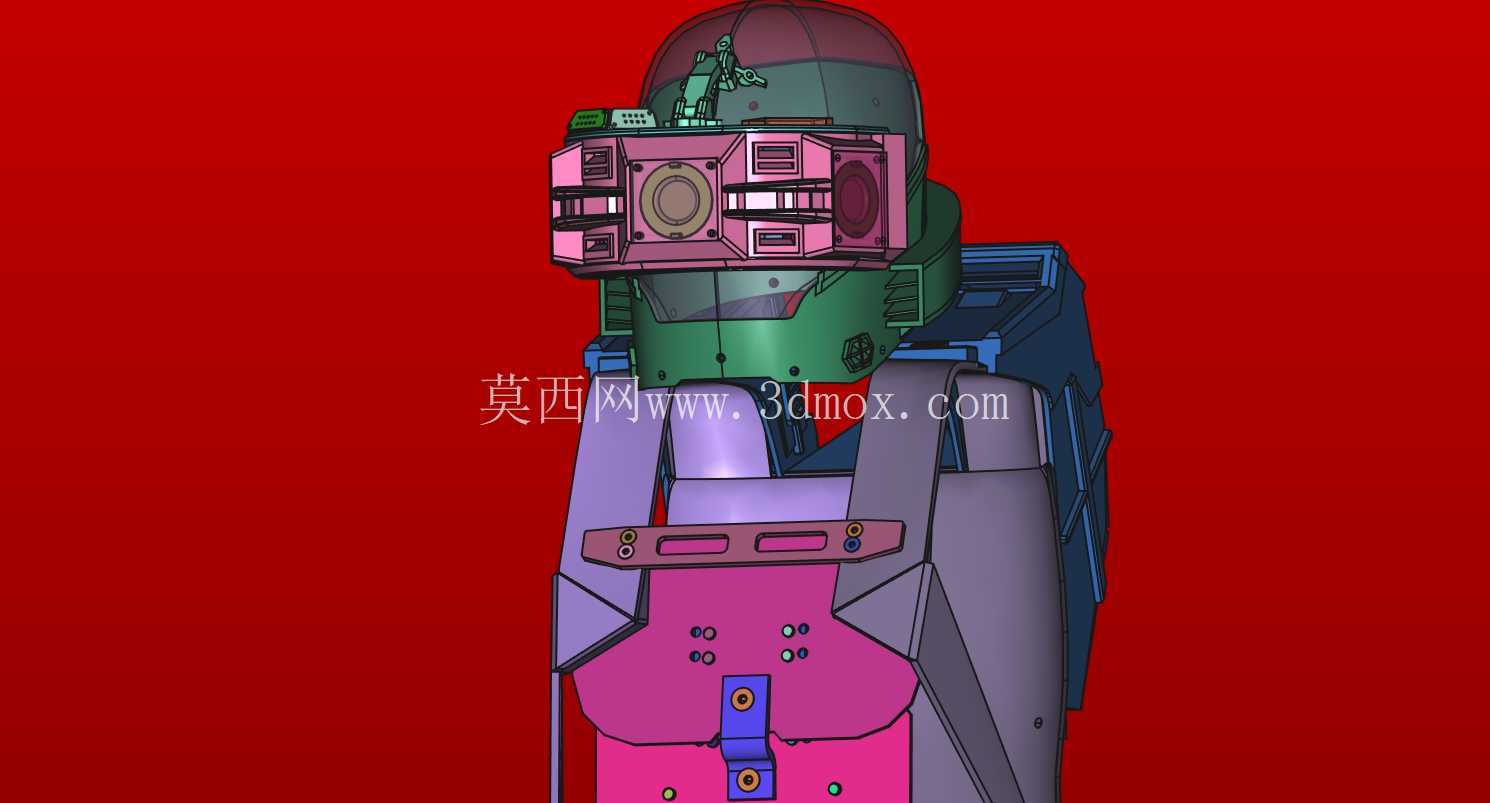

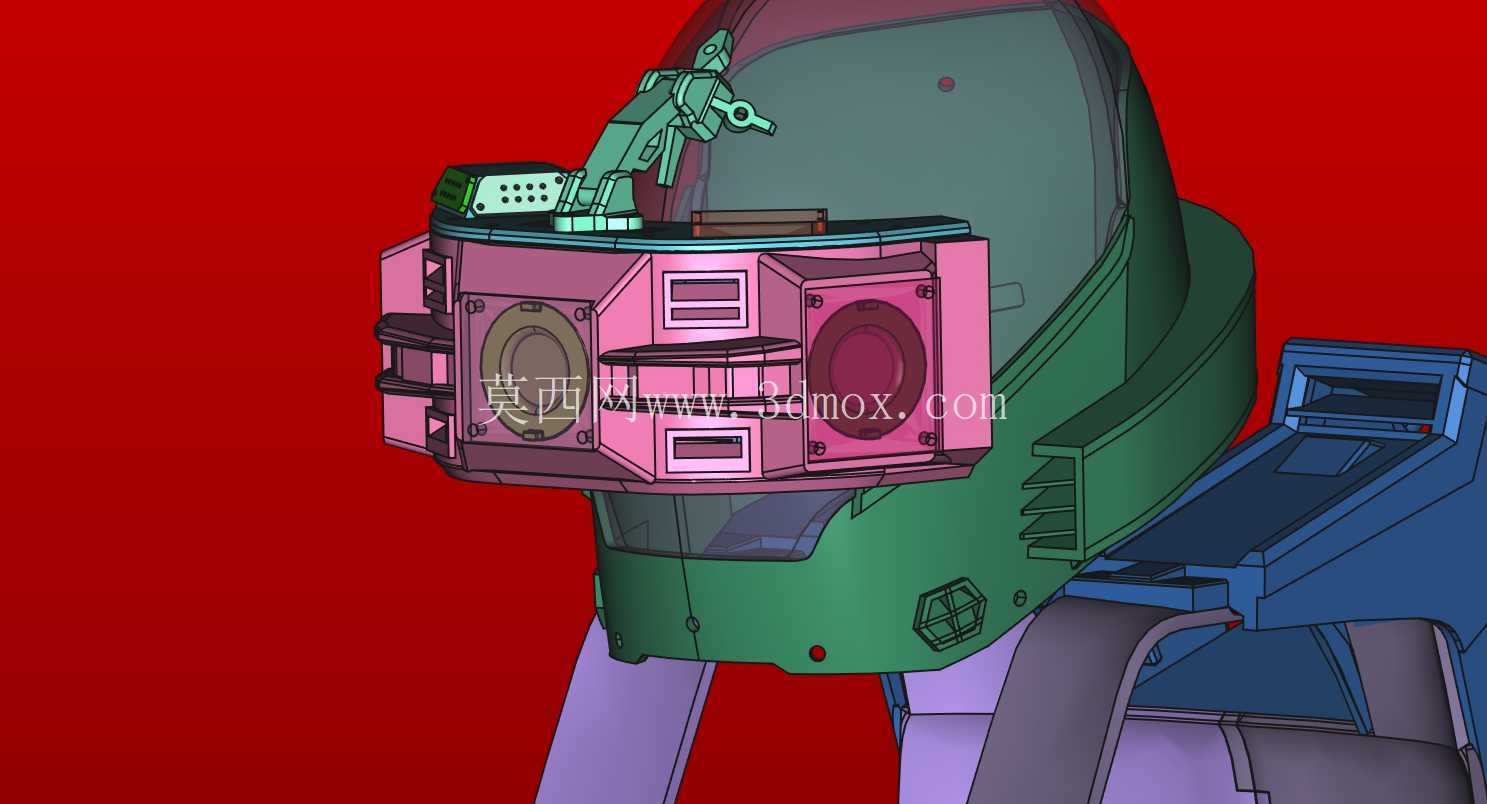

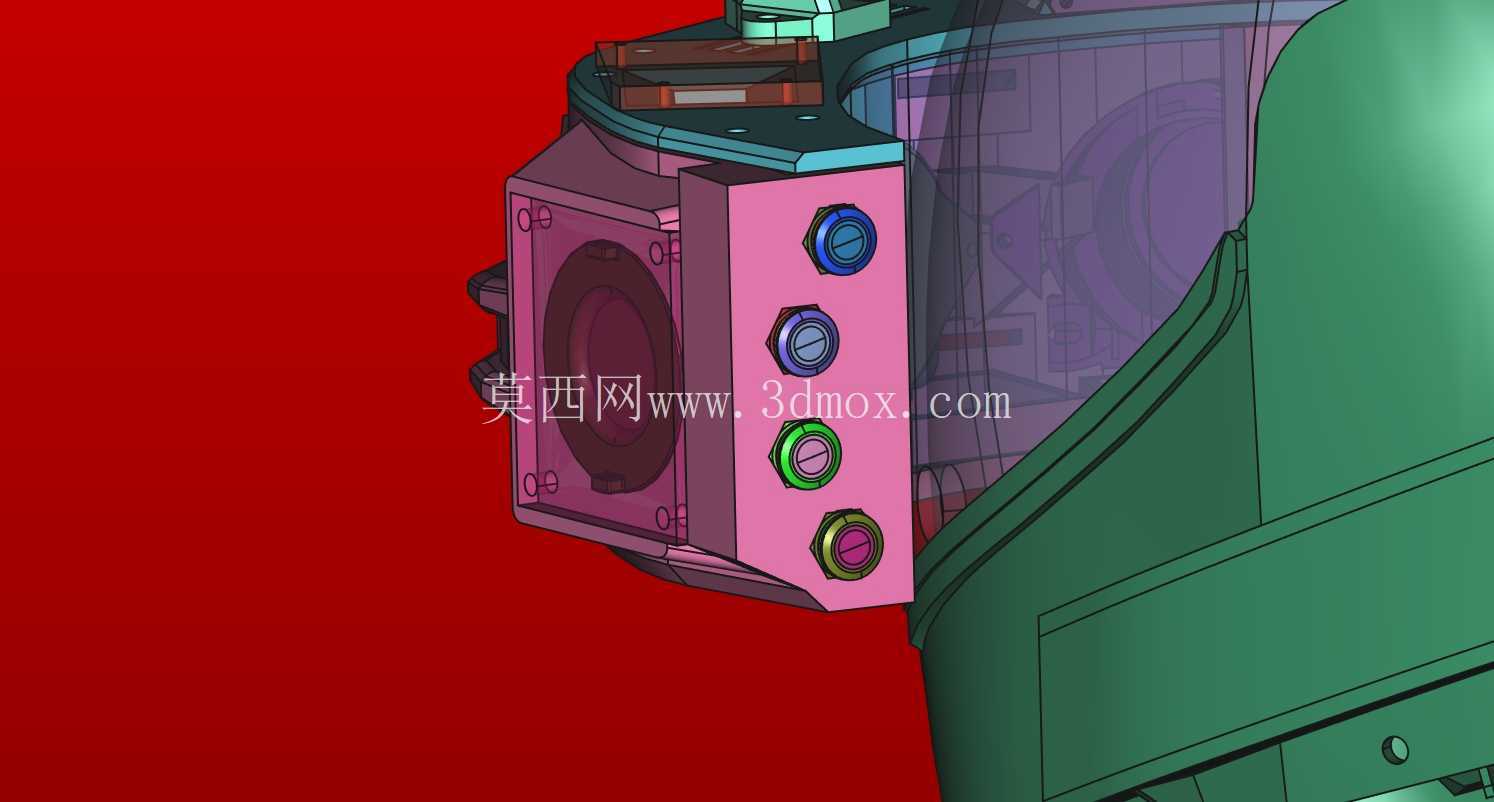

　　这套单兵防护装具的结构设计，核心围绕一线作战场景下的生存需求与功能拓展展开，所有外露承力部件均预留了模制蒙皮的覆盖安装位，从结构层面兼容不同防护等级的材料叠层方案，无需改动主体承力框架即可适配不同任务场景的防护需求。头部集成的固定HUD夜视功能模块，在结构设计时预留了标准的光学组件安装腔与走线槽位，模块与头盔主体采用快拆卡扣结构连接，日常维护或更换不同规格夜视组件时无需拆解头盔主体结构，卡扣的定位公差控制在0.2mm以内，可保证光学组件安装后与使用者视线的同轴度，避免出现视差偏移影响使用。

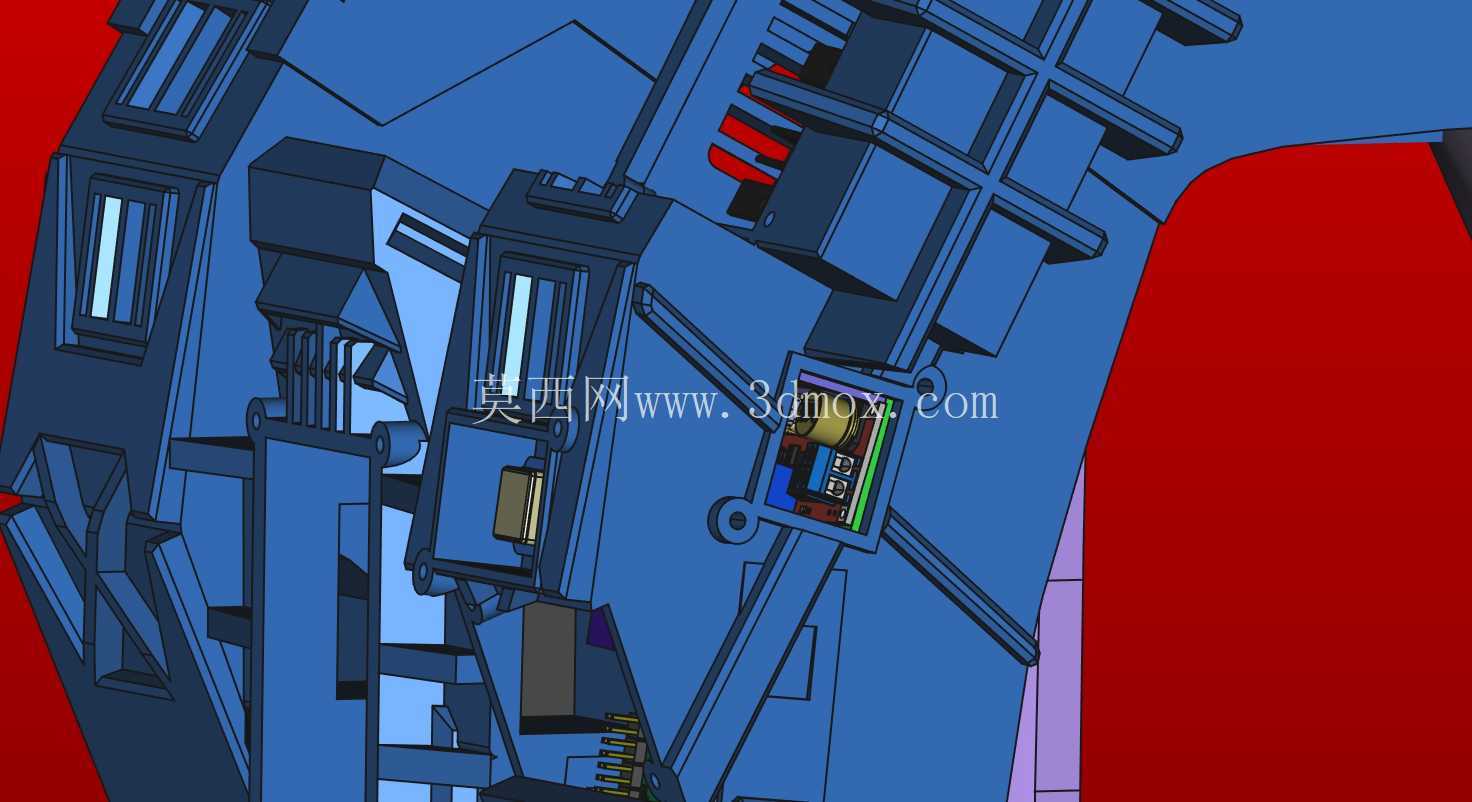

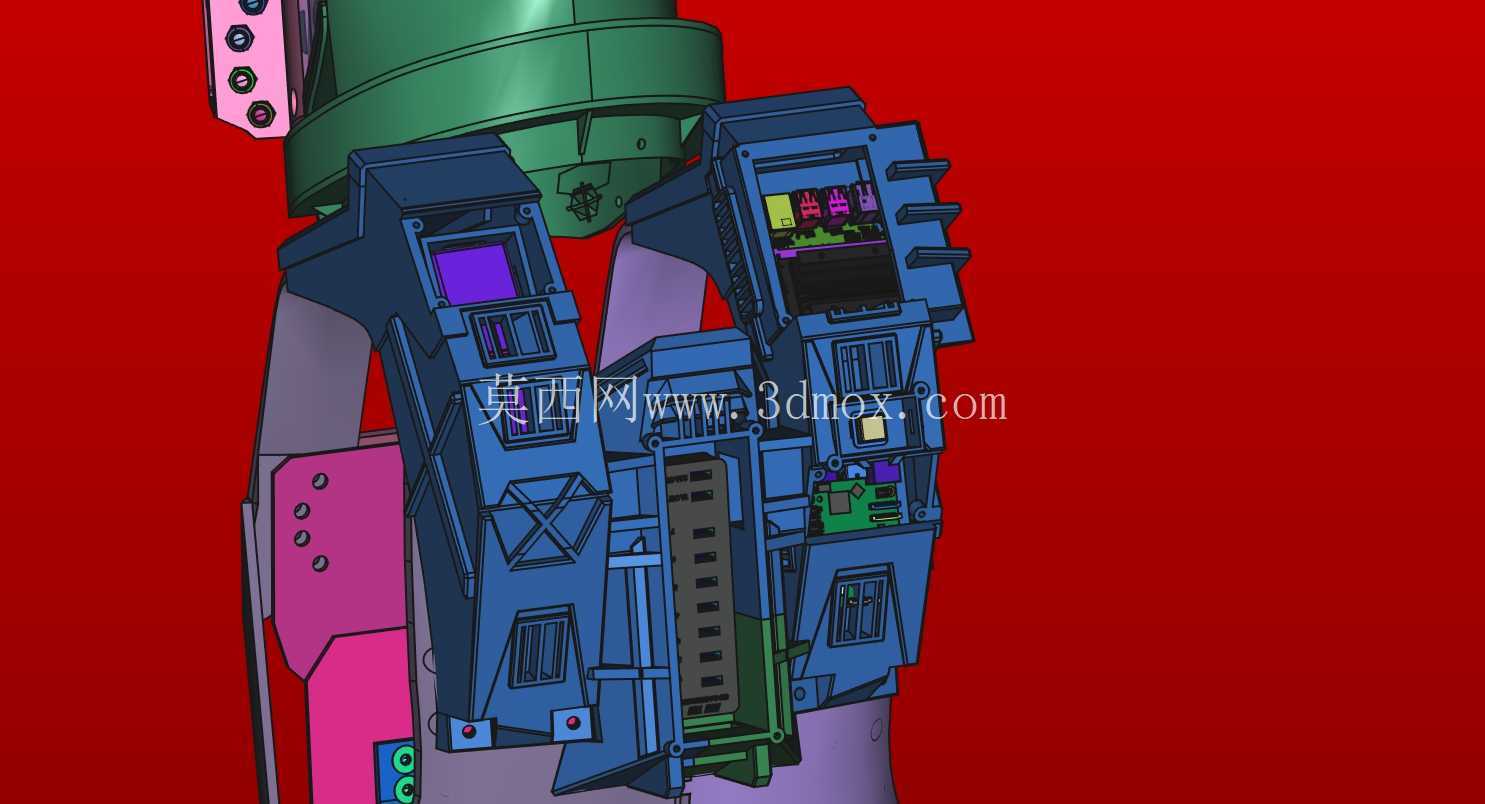

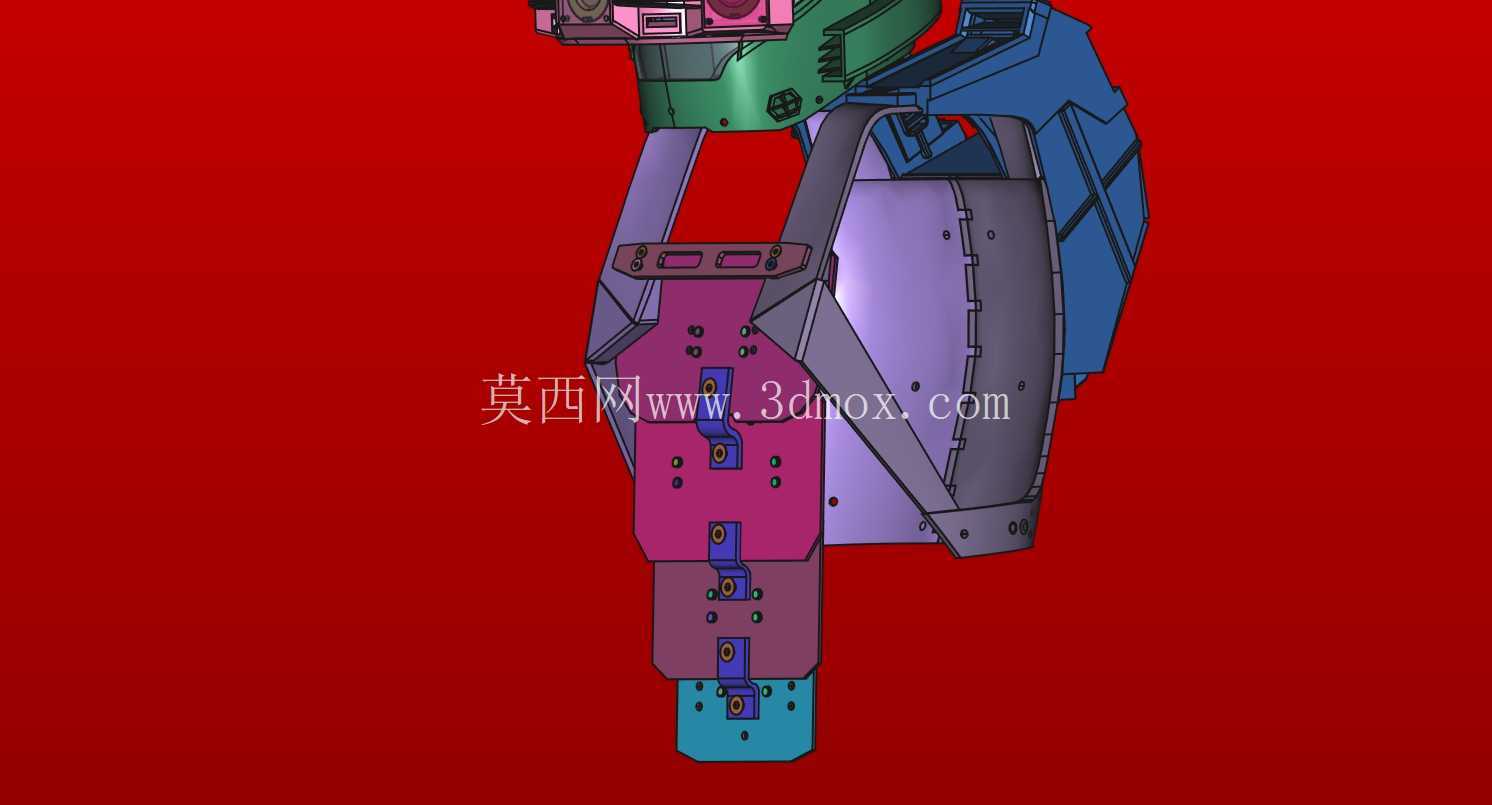

　　背部设置的两个独立容置舱，采用分舱式隔板结构，可根据任务类型分别容纳电池组、通讯模块、急救包或附加防护插板，舱盖采用侧向滑开结构，开合行程内不会与肩部的装甲模块产生运动干涉，使用者在穿戴状态下即可单手操作开启舱盖取放物品，舱体边缘预留了密封胶条安装槽，可满足雨天或涉水环境下的防水密封要求。躯干部分的腹甲区域采用叠层承力结构设计，最内层为UHMWPE板框作为主承力骨架，板框上预留了均匀分布的连接孔位，可通过高强度尼龙搭扣与铆钉固定外层防护层，叠层结构依次排布3层Kevlar纤维层与3层GFK强化层，最外层预留了凝胶涂层的涂覆施工基准面，涂层固化后可形成防刮、防红外探测的外表面，叠层之间的间隙控制在0.15mm以内，既不会因为间隙过大导致层间错位影响防护性能，也不会因为间隙过小导致装配时层间材料出现褶皱。

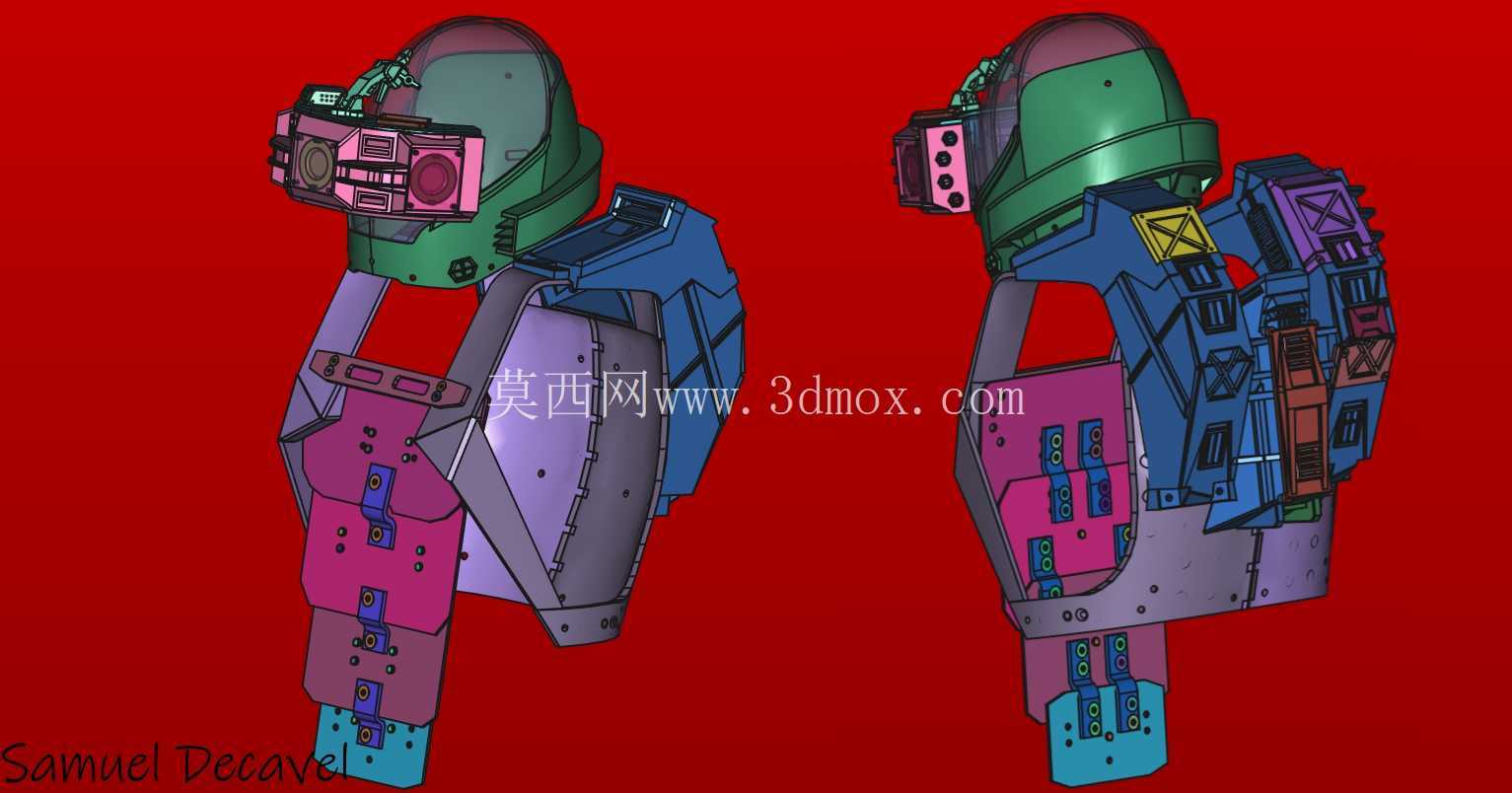

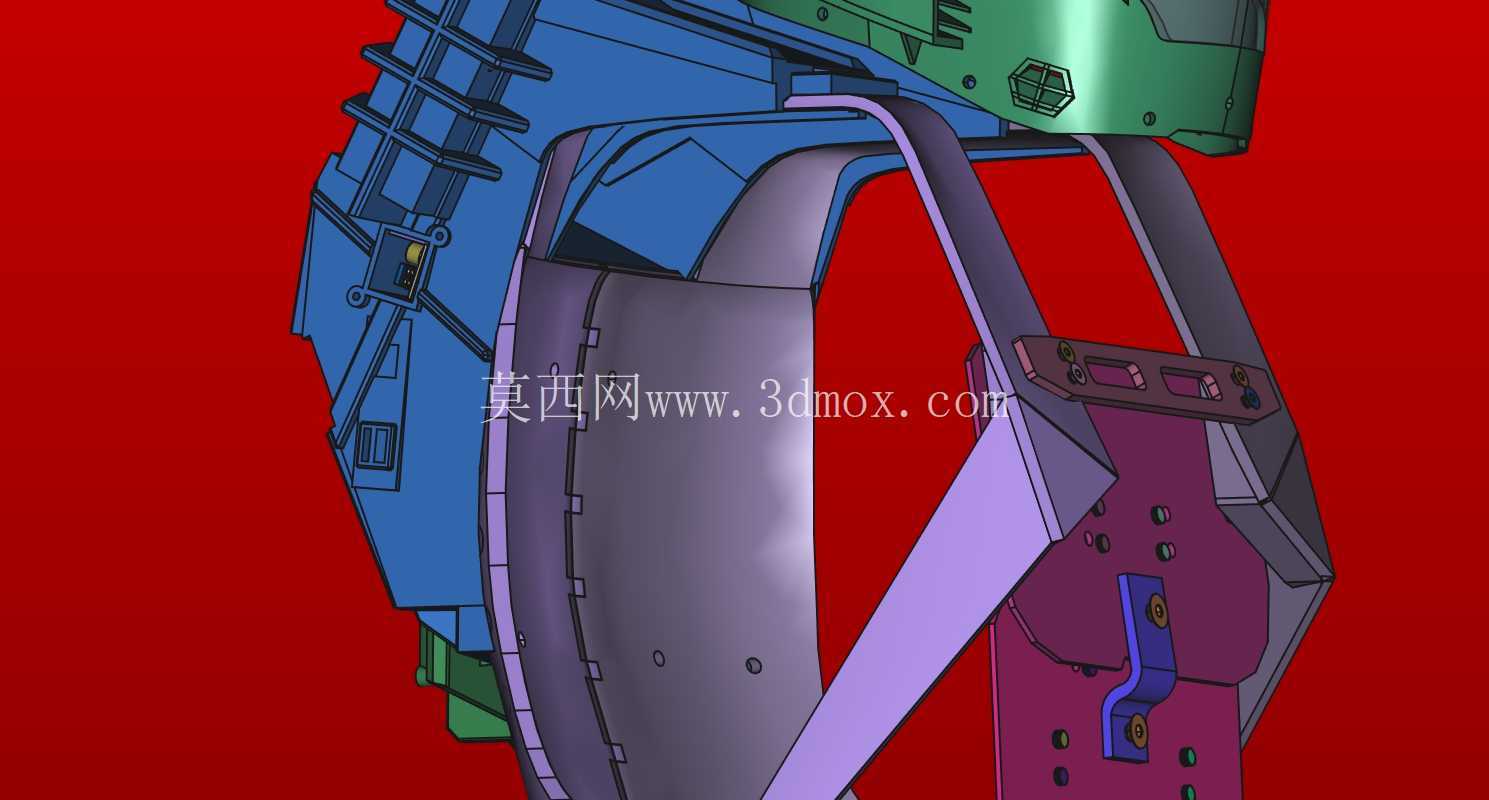

　　肩甲与胸甲的连接部位采用多轴铰接结构，铰接点的转动范围覆盖手臂抬升、前伸、后摆的常规战术动作角度，不会因为装甲结构的存在限制使用者的战术动作，铰接轴采用耐磨尼龙材质，无需额外润滑即可满足长期使用的耐磨要求，铰接部位预留了磨损余量，当轴套出现磨损后可快速更换备件，无需整体更换装甲模块。颈部的防护结构采用分段式铰接设计，每段装甲片之间留有10°的相对转动余量，可满足头部左右转动、上下俯仰的动作需求，同时不会出现防护缺口，颈部装甲与头盔下沿的搭接量控制在25mm，即使在头部最大转动角度下也能保证颈部关键区域的防护覆盖。所有装甲部件的边缘均做了3mm的圆角倒钝处理，避免尖锐边缘在使用者动作时勾挂衣物或装备，同时也能减少边缘部位受到冲击时的应力集中，降低部件受冲击后碎裂的概率。整套装具的主体框架在设计时充分考虑了不同身形使用者的适配性，腰部与肩部的连接带均预留了长度调节余量，调节范围可覆盖165cm至190cm身高的使用者穿戴，所有调节扣具均设置在装具外侧，使用者穿戴后可自行调整松紧度，无需他人协助。

　　结构建模过程中对所有部件的安装边界做了完整的干涉检查，模拟了使用者完成匍匐、攀爬、据枪等全套战术动作时的部件运动轨迹，确认所有活动部件在全行程内均不会出现卡滞或碰撞，同时对每个连接点的受力情况做了静力学仿真，确认在常规冲击载荷下不会出现结构断裂或连接失效的问题。外层蒙皮的模制设计充分考虑了脱模工艺要求，所有蒙皮部件的拔模斜度控制在1.5°以上，无倒扣结构，可直接通过模压工艺快速批量生产，生产过程中无需复杂的后续加工即可满足装配精度要求。
