弯管式双法兰连接铸造支撑管路构件

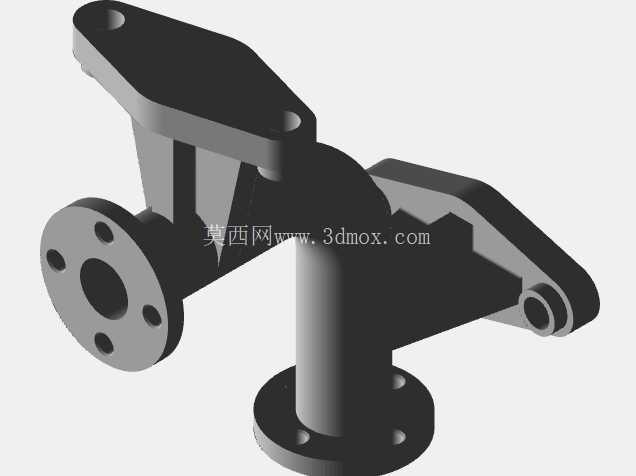

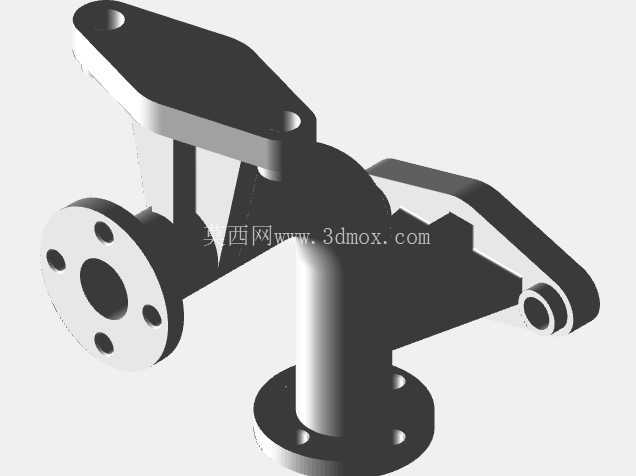

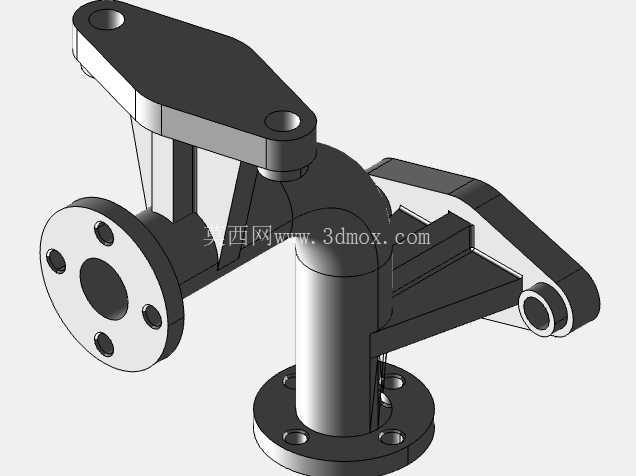

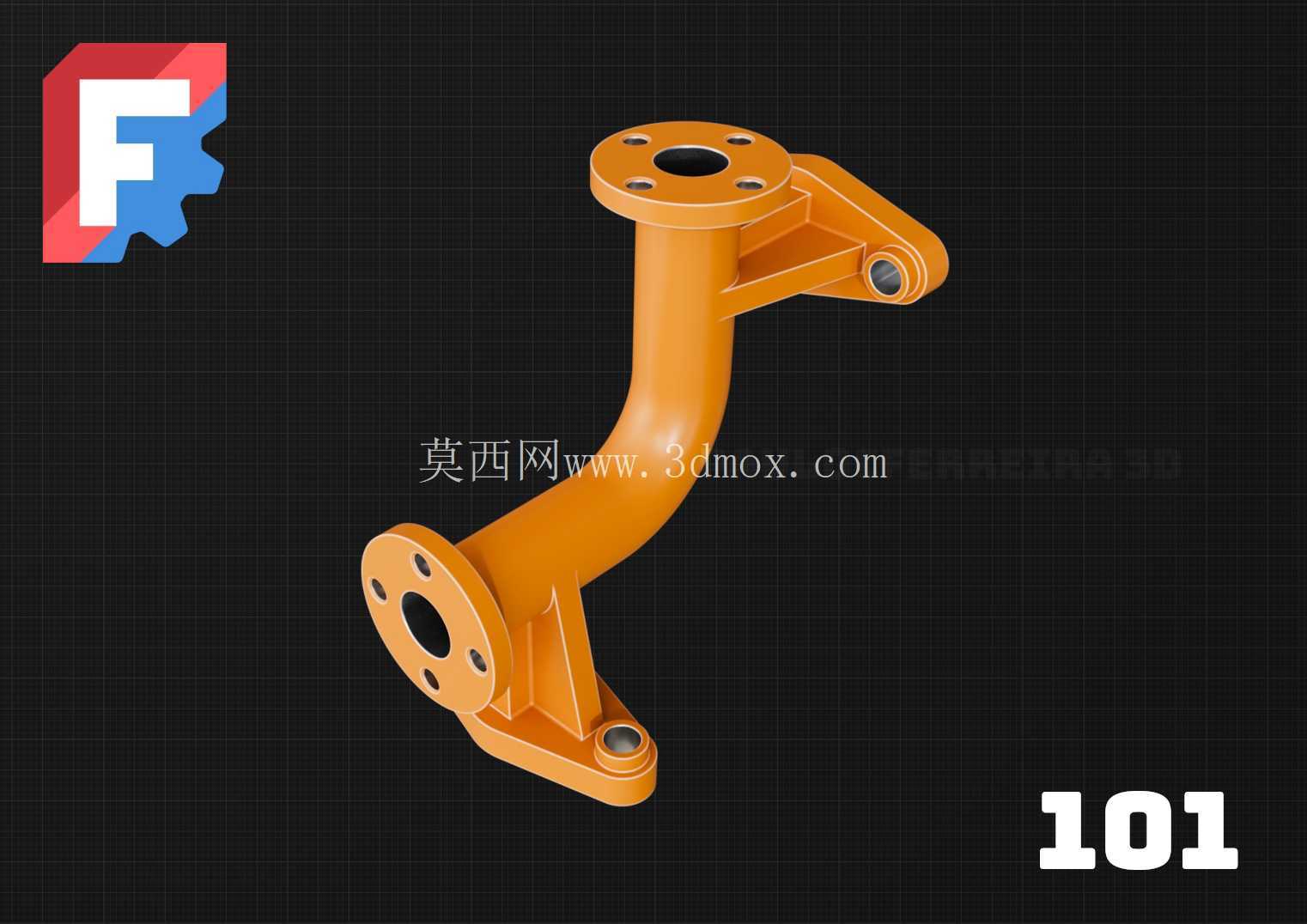

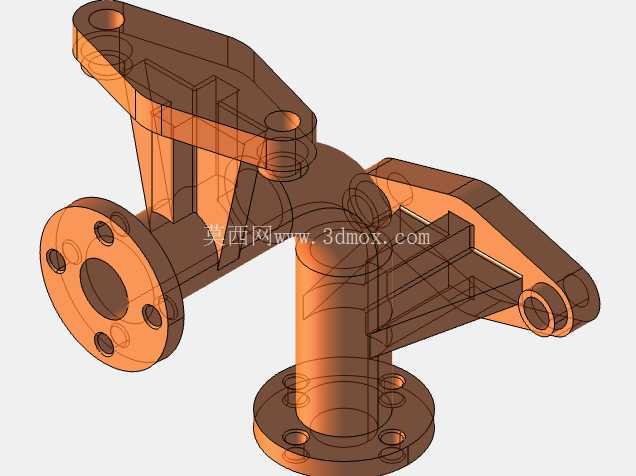

　　在流体输送系统、小型动力单元油路布局、工业设备辅助管路架设场景中，这类带集成支撑结构的弯管构件是兼顾管路走向调整与安装固定需求的常用零件，区别于普通无支撑弯管，它不需要额外配置独立管支架，能在空间紧凑的设备舱内减少安装工序，降低管路布局的整体占用空间。从结构设计逻辑来看，构件主体为90度平滑过渡弯管段，两端均设置带螺栓过孔的圆形法兰，法兰端面预留密封槽位，可适配平垫、O型圈等密封件，满足低压流体输送的密封要求，避免管路连接处出现渗漏问题。弯管外侧设置三角形加强筋连接两端法兰与管身，提升弯管段的结构刚性，降低管路通流时产生的振动传导，避免长期运行后法兰连接螺栓出现松动。

　　构件下方延伸出带安装孔的固定支脚，支脚与管身之间同样设置加强筋过渡，安装时可通过支脚将整个管路构件固定在设备基座或安装面板上，抵消管路内部流体压力产生的轴向与径向推力，不需要额外设置管卡固定。设计过程中需要重点关注弯管段的曲率半径，曲率过小会增大流体流经时的阻力，造成不必要的压力损失，曲率过大则会增加构件整体占用空间，无法适配紧凑安装场景，因此曲率半径通常设置为管内径的1.5倍，兼顾通流效率与空间占用需求。两端法兰的螺栓孔采用跨中分布设计，安装时可根据管路对接方向调整安装角度，适配不同的管路走向需求，法兰端面的平面度需要控制在0.1mm以内，保证密封件受压均匀，避免出现局部密封失效。

　　支脚的安装孔位置需要与两端法兰的安装面保持平行度公差，避免安装时出现强制装配导致构件产生内应力，长期运行后出现开裂问题。从安装边界来看，构件整体安装空间需要预留出法兰螺栓的操作空间，两端法兰外侧需要预留至少两倍螺栓长度的操作距离，方便使用扳手完成螺栓紧固作业，支脚安装面需要保证平面度，避免固定后构件出现倾斜导致管路对接错位。这类构件通常采用铸造工艺成型，材料多选用铸铁或铸铝合金，铸铁材质适用于液压油、冷却水等常规工业流体输送场景，铸铝合金材质则适用于对重量有要求的移动设备、小型机载设备管路系统。

　　铸造完成后需要对法兰端面、支脚安装面进行机加工，保证各安装面的尺寸精度与形位公差符合装配要求，管体内壁需要做清砂处理，避免残留的铸造杂质进入流体系统造成下游元件堵塞。在实际应用中，这类构件常被用在小型液压站的出油管路连接、空压机的气路转向布局、冷却系统的水路转接位置，相比焊接式弯管组件，它的安装一致性更好，不需要现场焊接作业，装配效率更高，同时可拆卸的法兰连接方式也方便后期管路维护与元件更换。设计建模时需要重点校验各加强筋的过渡圆角，避免出现应力集中问题，尤其是支脚与管身连接位置、法兰与管身连接位置，圆角半径不小于5mm，降低铸造时出现缩孔、裂纹的缺陷概率，同时提升构件的抗疲劳强度，承受管路振动与压力冲击时不容易出现断裂。管身的壁厚需要根据工作压力进行核算，低压工况下壁厚不小于4mm即可满足强度要求，高压工况则需要适当增加壁厚，同时调整加强筋的厚度与分布位置，提升整体结构强度。
