复古木质底座水平梁引擎结构模型

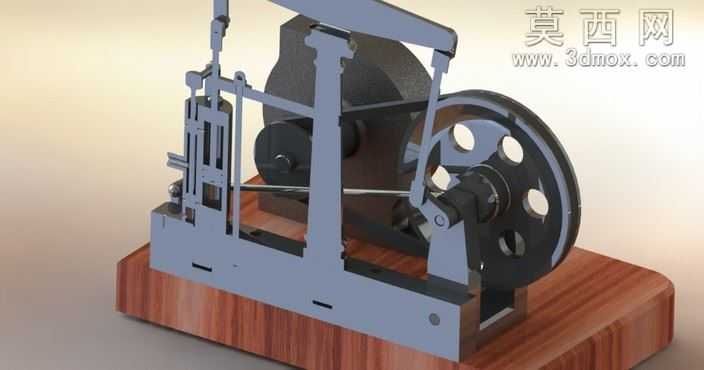

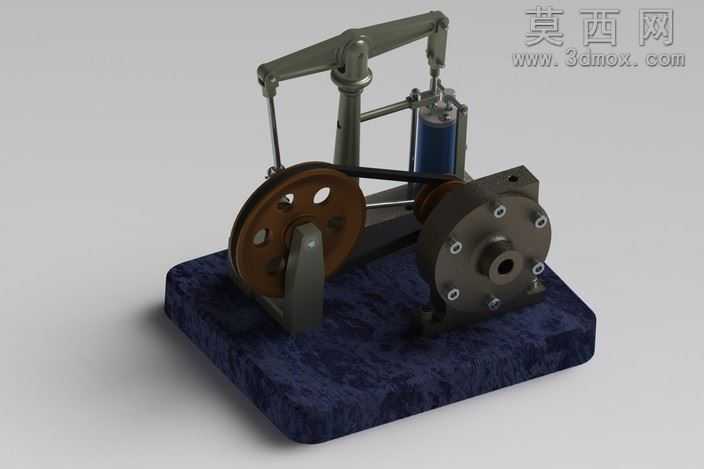

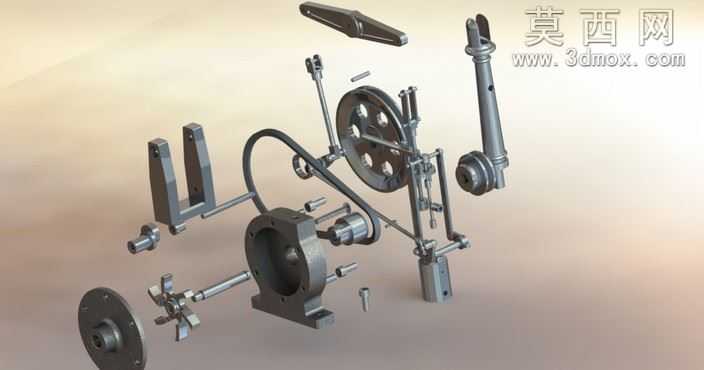

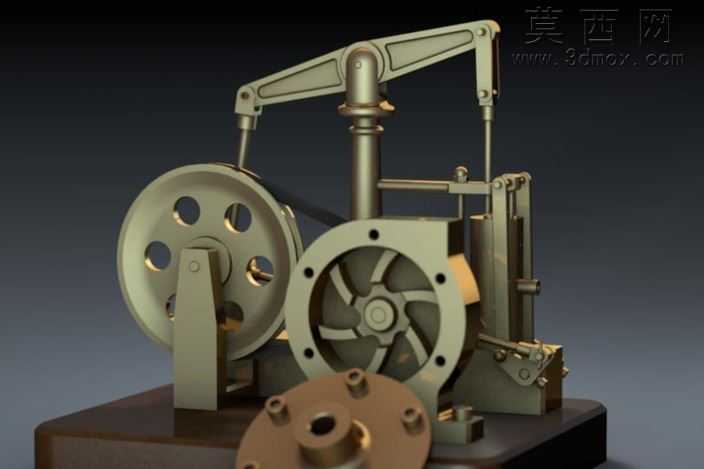

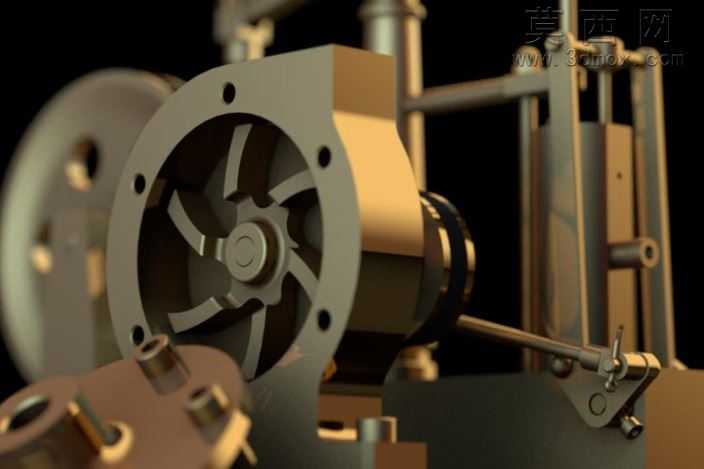

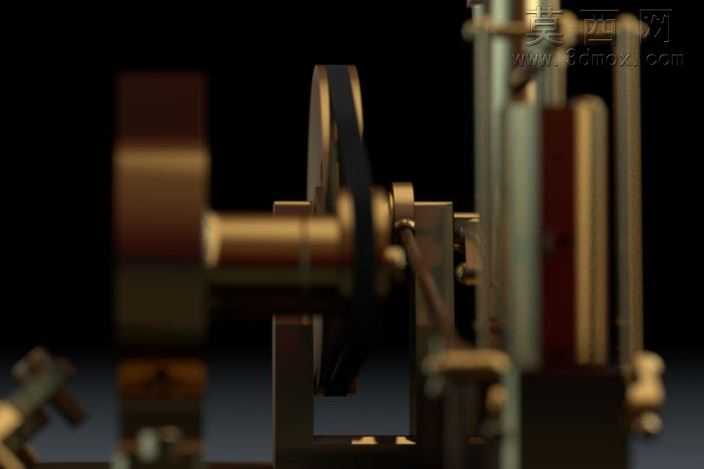

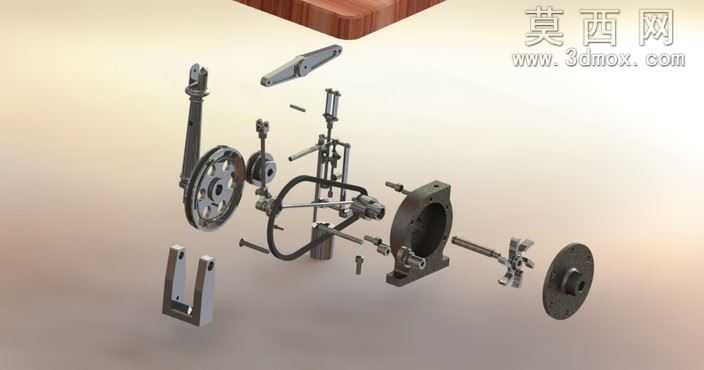

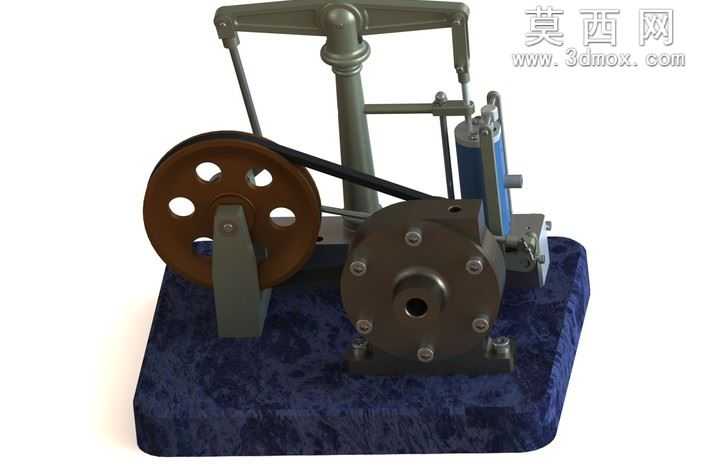

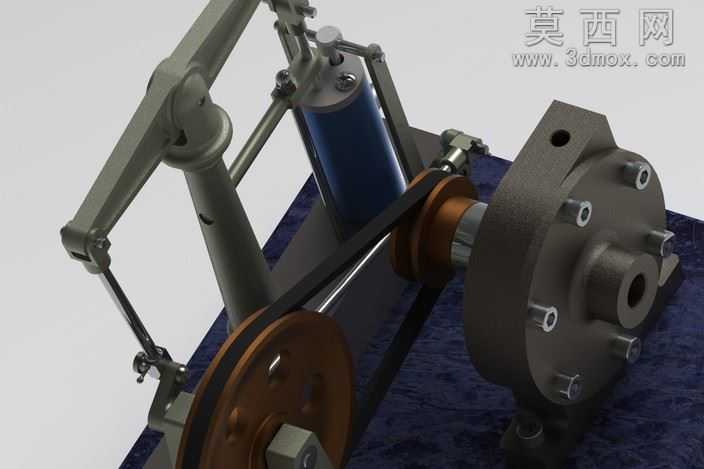

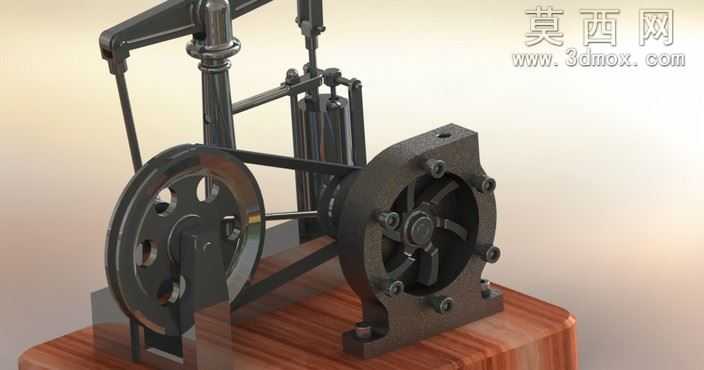

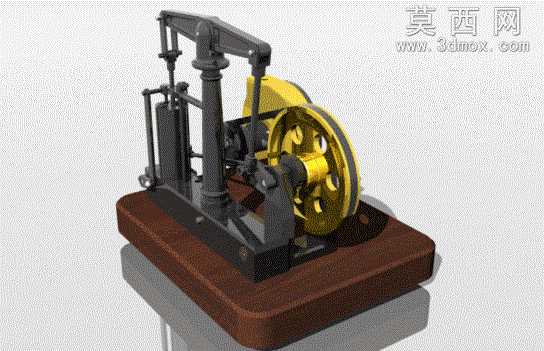

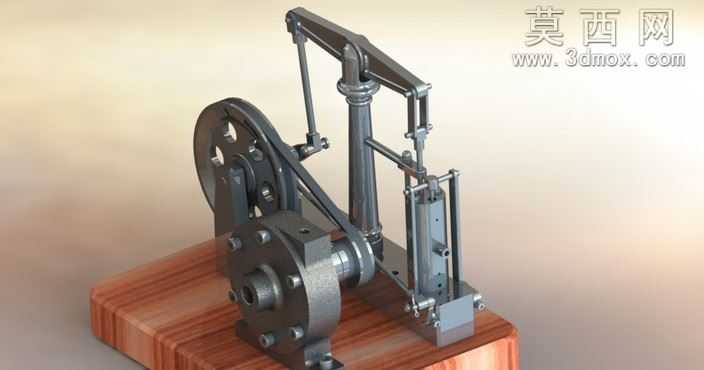

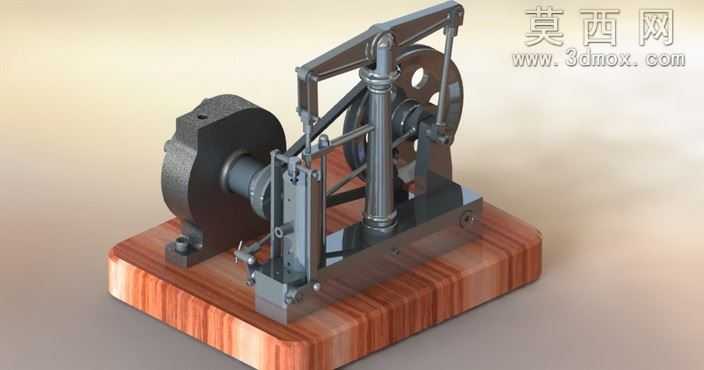

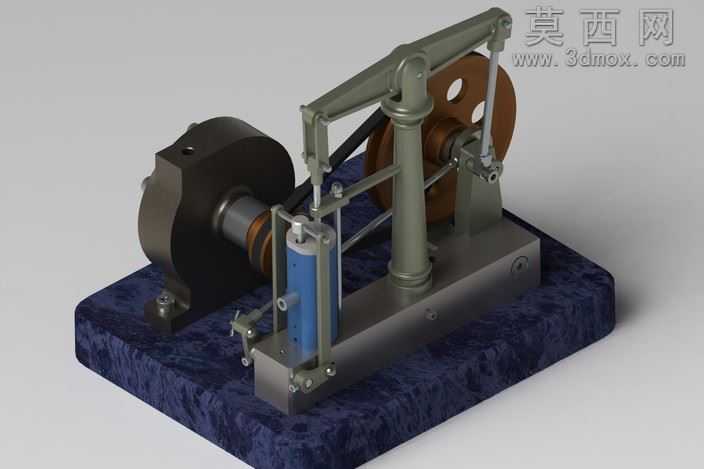

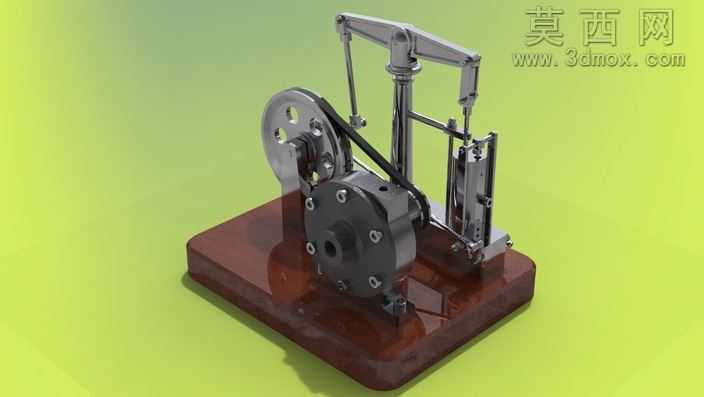

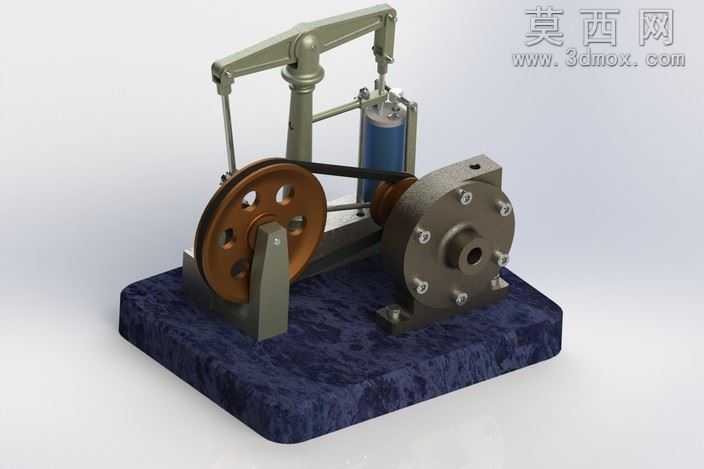

本作品为水平梁引擎的三维建模设计成果，建模阶段以真实卧式水平梁引擎的机械原理为核心依据，严格遵循机械传动的逻辑关系搭建整体结构。建模过程中首先完成基座部分的构建，采用分层实体建模方式还原木质底座的层压纹理结构，对底座上的安装定位孔、固定槽位按照实际装配公差进行参数化绘制，确保后续各部件装配时的定位精度。动力腔体部分采用曲面建模与实体建模结合的方式，还原铸铁缸体的厚重质感，对缸体外部的散热筋、安装凸台、检修孔盖等细节逐一进行特征绘制，保证外部结构与真实引擎部件一致。传动连杆部分严格按照曲柄连杆机构的运动轨迹进行参数化设计，对水平横梁的摆动支点、垂直立柱的导向结构、连接曲轴的传动摇臂分别进行独立建模，各铰接位置预留合理的装配间隙，还原真实机械结构的活动空间，避免运动干涉问题。飞轮与传动轮部分通过回转特征建模完成，对轮体上的减重孔、传动槽、定位键槽等细节进行精准还原，保证传动结构的完整性。渲染阶段采用物理级材质系统，为金属部件分别赋予铸铁哑光金属、抛光钢件、发黑紧固件等不同材质，通过粗糙度、金属度参数的差异化调整，区分不同加工工艺的金属部件质感；木质底座采用木纹纹理映射，添加轻微的凹凸纹理模拟木材的自然肌理，同时调整材质的反光参数还原实木底座的温润质感。场景布光采用三点布光结合环境光遮蔽的方式，主光从侧上方投射突出模型的结构立体感，辅光补全暗部细节避免阴影死黑，轮廓光勾勒金属部件的边缘轮廓，提升整体渲染图的层次感。设计过程中优先保证机械结构的可动性逻辑，所有传动部件的连接关系均符合水平梁引擎的实际工作原理，既还原了复古引擎的经典外观，也完整呈现了其内部的动力传递路径，可用于机械原理演示、复古机械展品设计等场景。
