桌面式斯特林动力装置结构三维设计

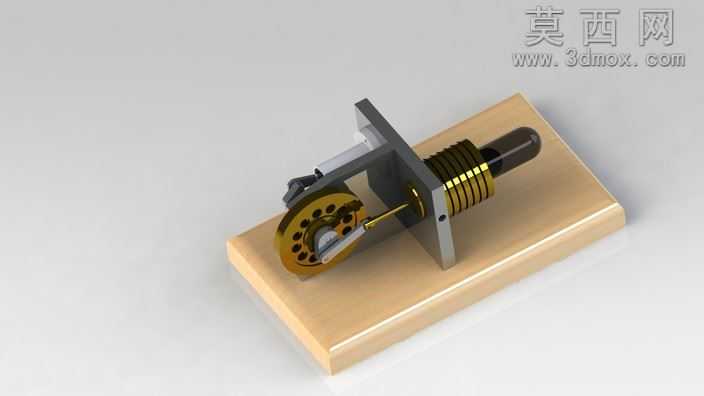

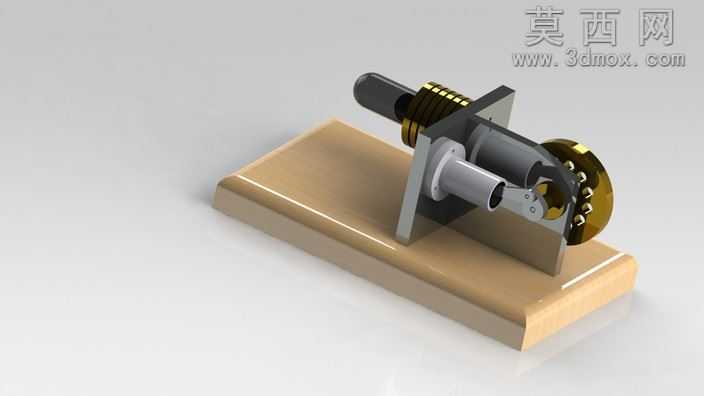

本作品为桌面式斯特林动力装置的三维设计成果，建模阶段采用自底向上的装配设计思路，首先完成各独立零部件的参数化建模：对置换热活塞部件，精准绘制气缸内壁与活塞的配合公差，还原活塞环的密封结构细节；曲轴飞轮组件部分，细化曲轴偏心轴颈与连杆大头的铰接结构，还原飞轮轮盘上的减重孔分布特征，保证转动惯量设计的合理性；支架与安装底座部分，还原立式支撑板的定位孔位、安装边的倒角细节，以及木质底座的安装沉孔结构，确保各部件装配时无干涉错位。材质与渲染阶段，针对不同零部件匹配对应物理材质：金属传动件赋予抛光黄铜、阳极氧化灰铝材质，还原金属件的机加工纹理与金属反光特性；气缸换热段赋予黄铜拉丝材质，体现换热部件的导热金属质感；密封胶圈赋予哑光黑色橡胶材质，还原弹性密封件的漫反射质感；安装底座赋予浅原木色哑光木纹材质，还原木质基座的温润纹理表现。渲染时采用柔和的工作室三点布光，主光从侧上方投射凸显结构轮廓，辅光弱化阴影死黑区域，补光勾勒金属件的高光边线，最终渲染图清晰展现装置的整体装配关系与各部件的材质特征。结构设计上还原了斯特林发动机的经典工作逻辑：通过气缸内工质的冷热循环推动活塞往复运动，经连杆将直线运动转化为曲轴的旋转运动，飞轮储存转动惯量保证运转连续性，整体结构紧凑精巧，各运动副的配合间隙设计合理，既符合斯特林热机的工作原理，也兼顾了桌面展示模型的精致外观需求，完整呈现了外燃式热机的核心传动与换热结构特征。
