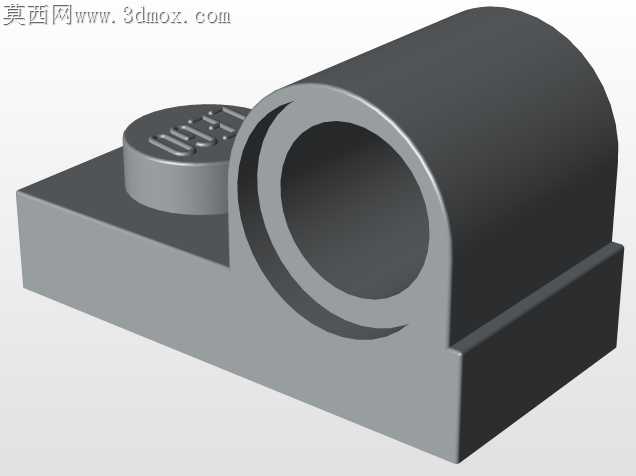

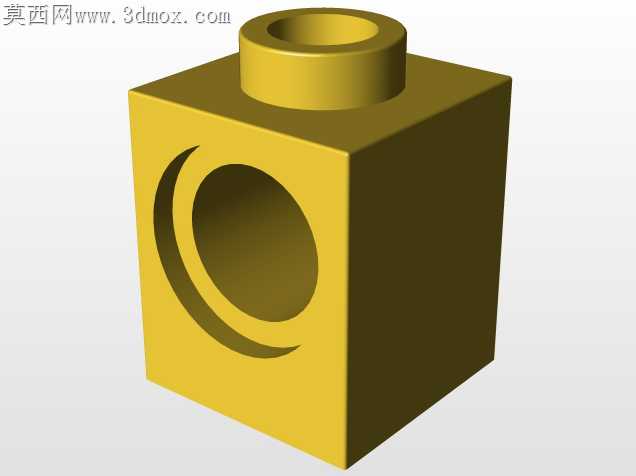

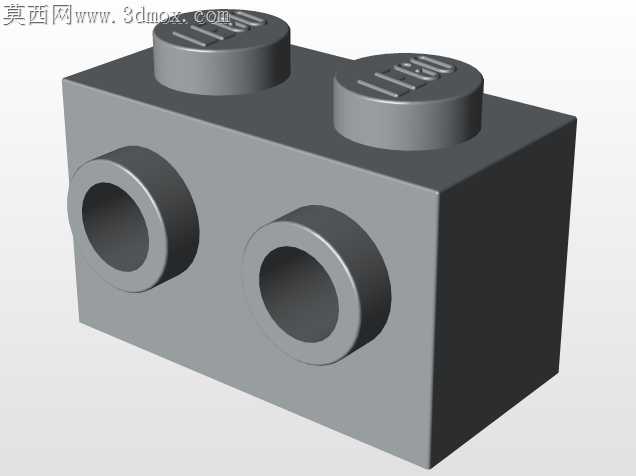

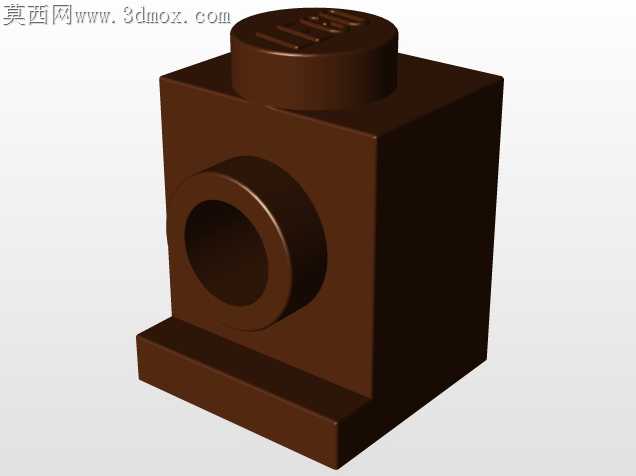

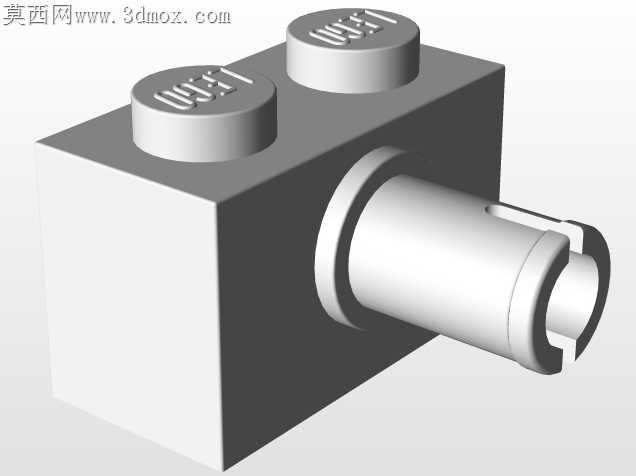

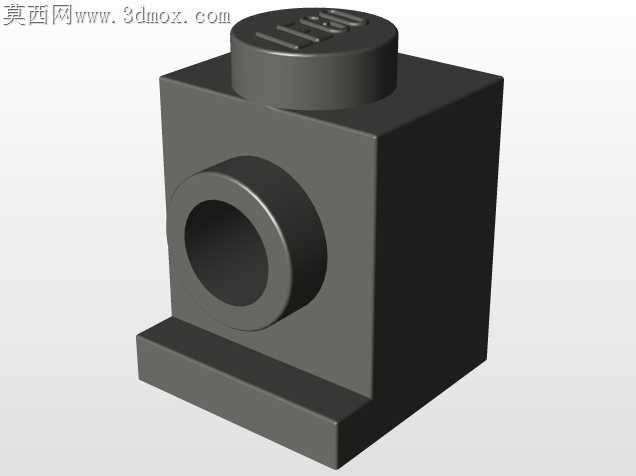

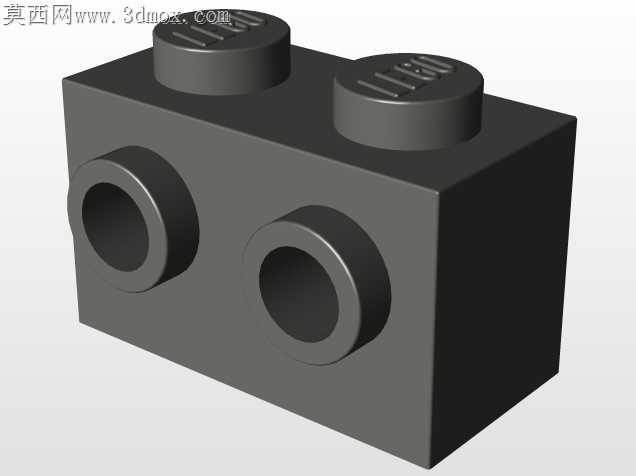

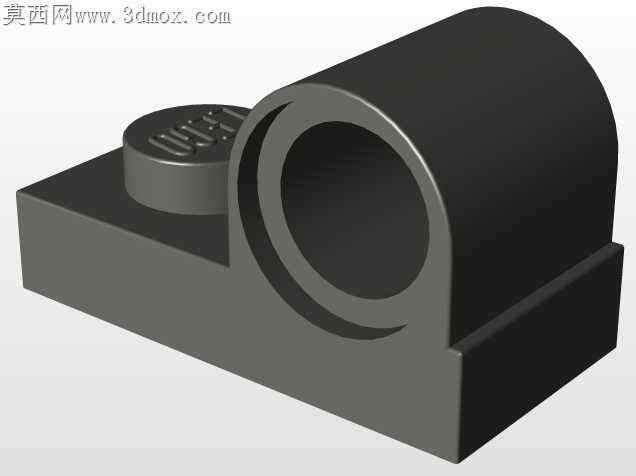

乐高1x1单侧凸点连接积木块结构设计

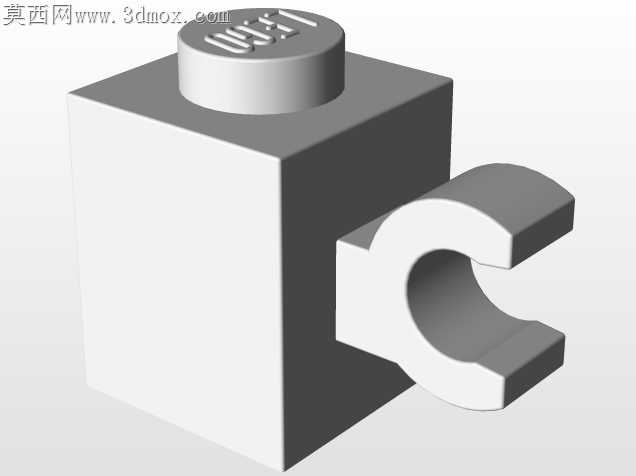

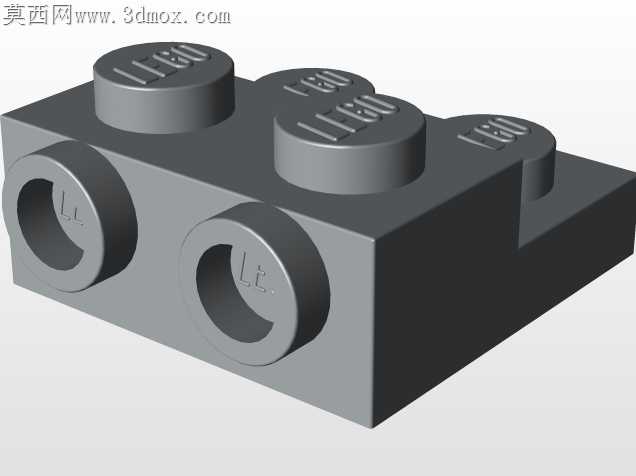

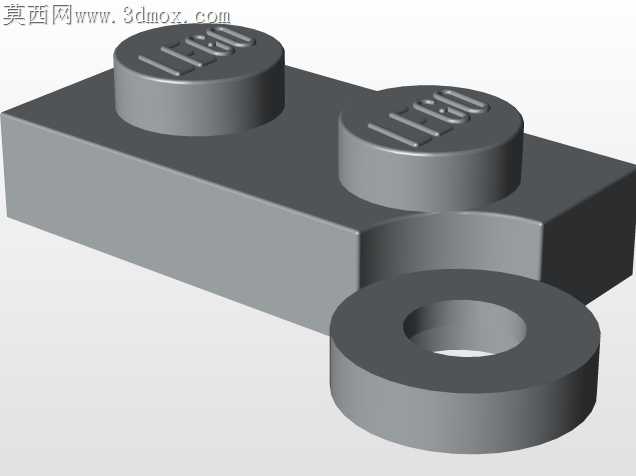

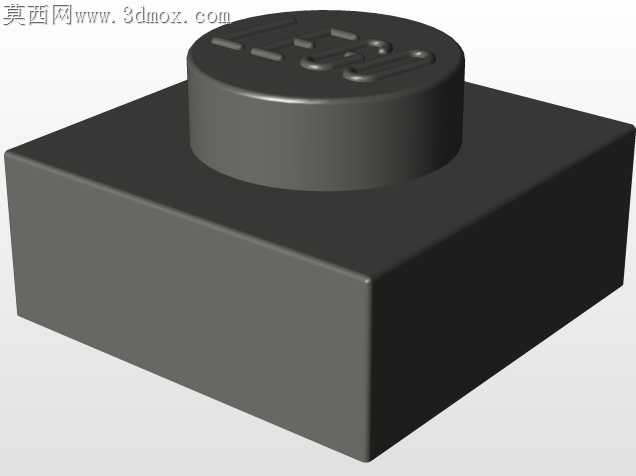

小尺寸塑料拼装零件的卡扣配合精度，直接决定整套积木拼搭后的结构稳定性，单侧带凸孔的1x1基础块，是乐高体系里最容易出现装配公差问题的零件之一。顶部圆柱凸台的拔模斜度控制在0.3度以内，既保证注塑脱模时不会刮伤凸台表面的LEGO标识纹理，又能让凸台插入相邻积木底部凹槽时，过盈量稳定在0.08-0.12mm区间，不会出现插接过紧导致拆卸费力，或是间隙过大拼搭后松垮晃动的问题。侧面的圆柱连接孔采用同轴度0.05mm的精度设计，孔壁厚度均匀控制在1.2mm，避免注塑冷却时因壁厚不均产生缩痕，导致孔位变形无法和横向连接杆顺畅配合。凸台顶面的标识字符采用0.15mm的蚀刻深度，字符边缘做R0.1mm的圆角过渡，既不会因为棱角太锐在频繁插拔后出现毛边，也能保证字符辨识度不会因为长期磨损快速消失。零件主体的立方体棱边全部做R0.2mm的圆角处理，既避免尖锐边角划伤使用者，也能在批量注塑生产时减少模具棱边的应力集中，延长模具使用寿命。底部凹槽的加强筋采用十字交叉布局，筋厚0.8mm，在不增加零件整体壁厚的前提下，把零件的抗扭强度提升40%以上，拼搭后承受横向外力时不会出现块体开裂的情况。侧面凸孔和主体立方体的衔接位置做了0.5mm的过渡圆角，分散插拔连接杆时的应力，避免衔接位置出现应力发白甚至断裂的问题。零件所有表面的粗糙度控制在Ra0.8，既保证塑料件的质感均匀，也能减少插拔过程中的摩擦阻力，让拼搭手感保持顺滑一致。这类基础连接块作为乐高拼装体系里的核心通用零件，每一处尺寸细节的取舍，都要平衡注塑生产的良品率、用户拼搭的手感、长期使用的耐用性三者的关系，哪怕0.02mm的尺寸偏差，都会在大量零件组合拼搭后被放大，出现整组结构歪斜、连接松动的问题。
