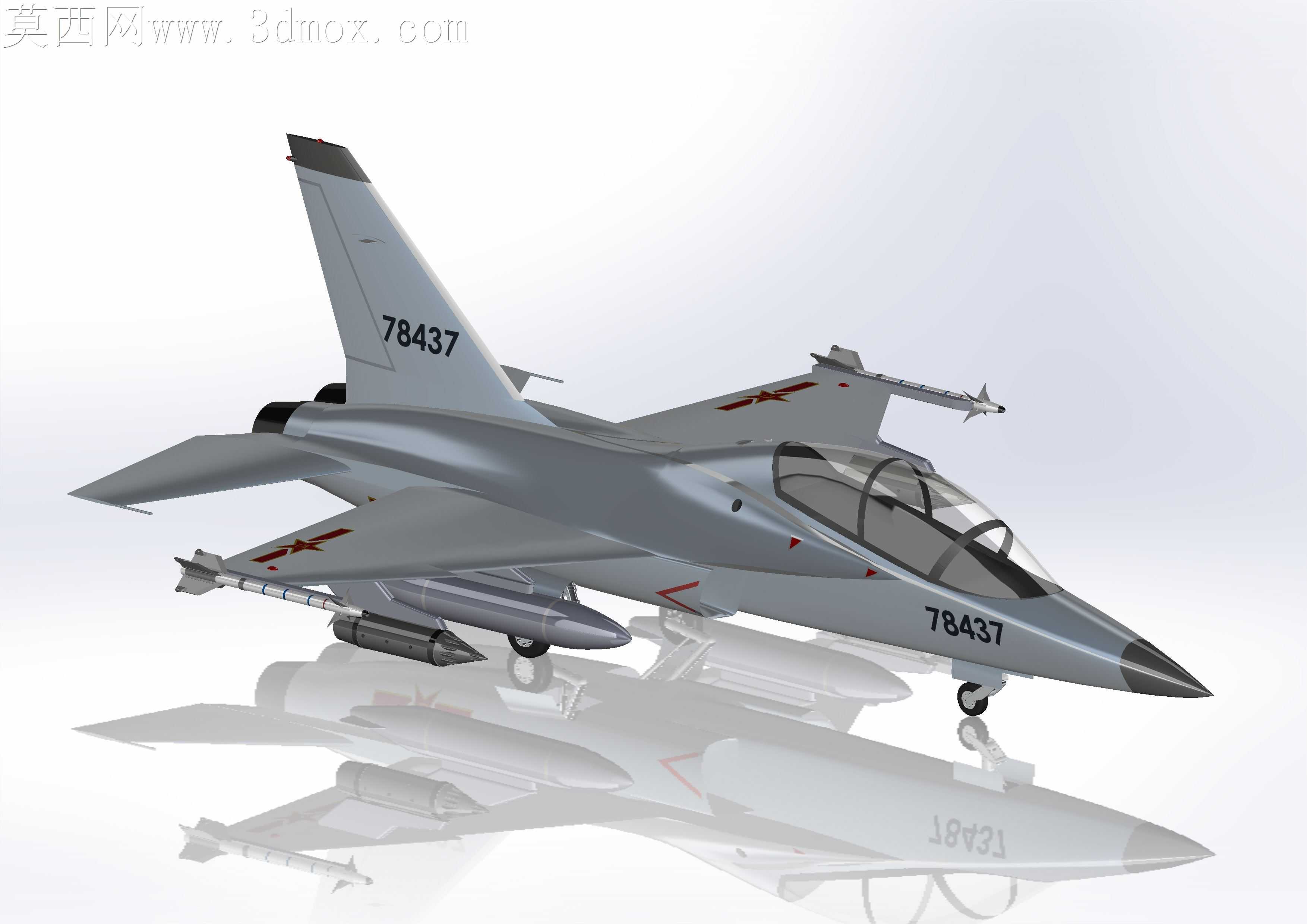

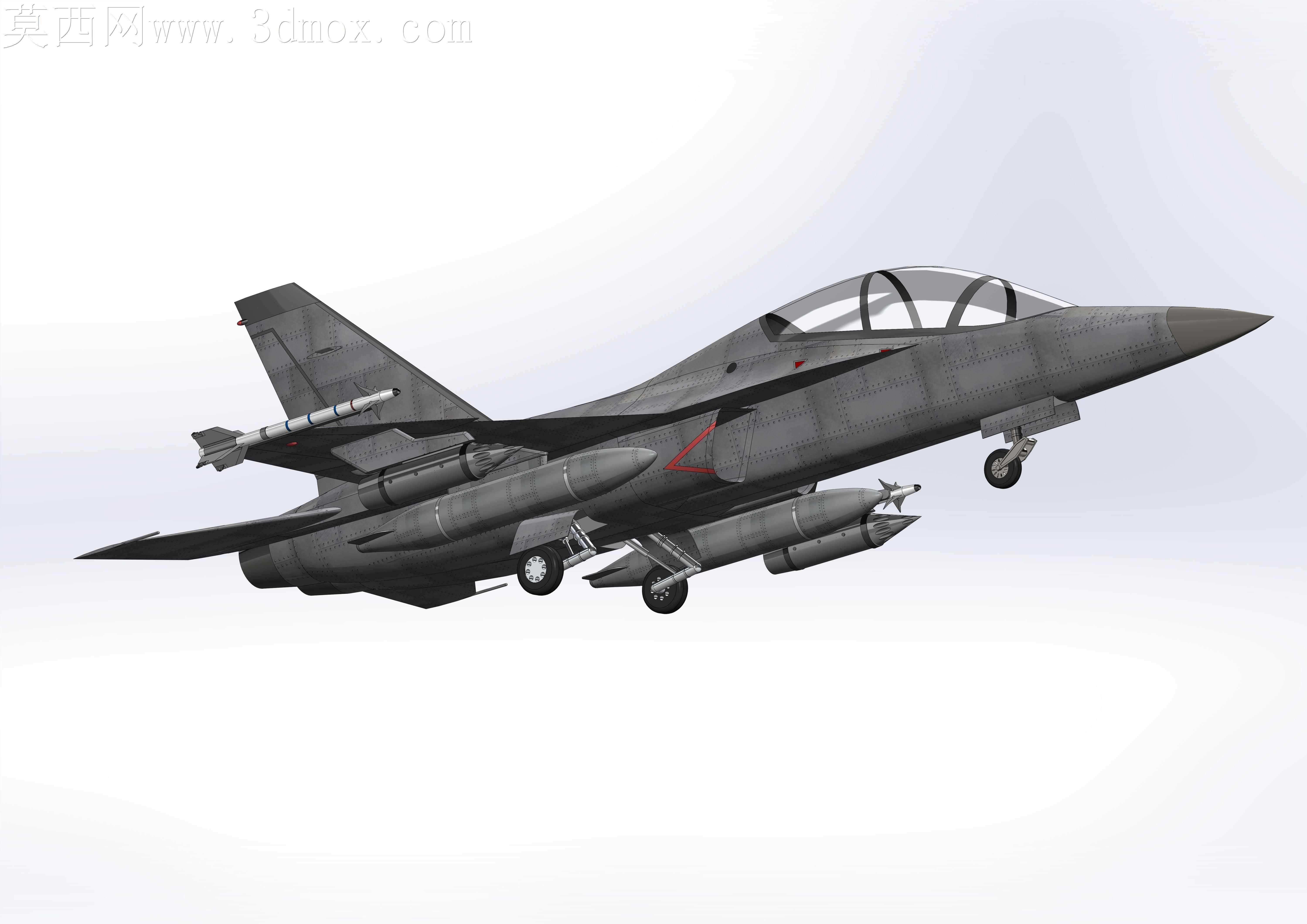

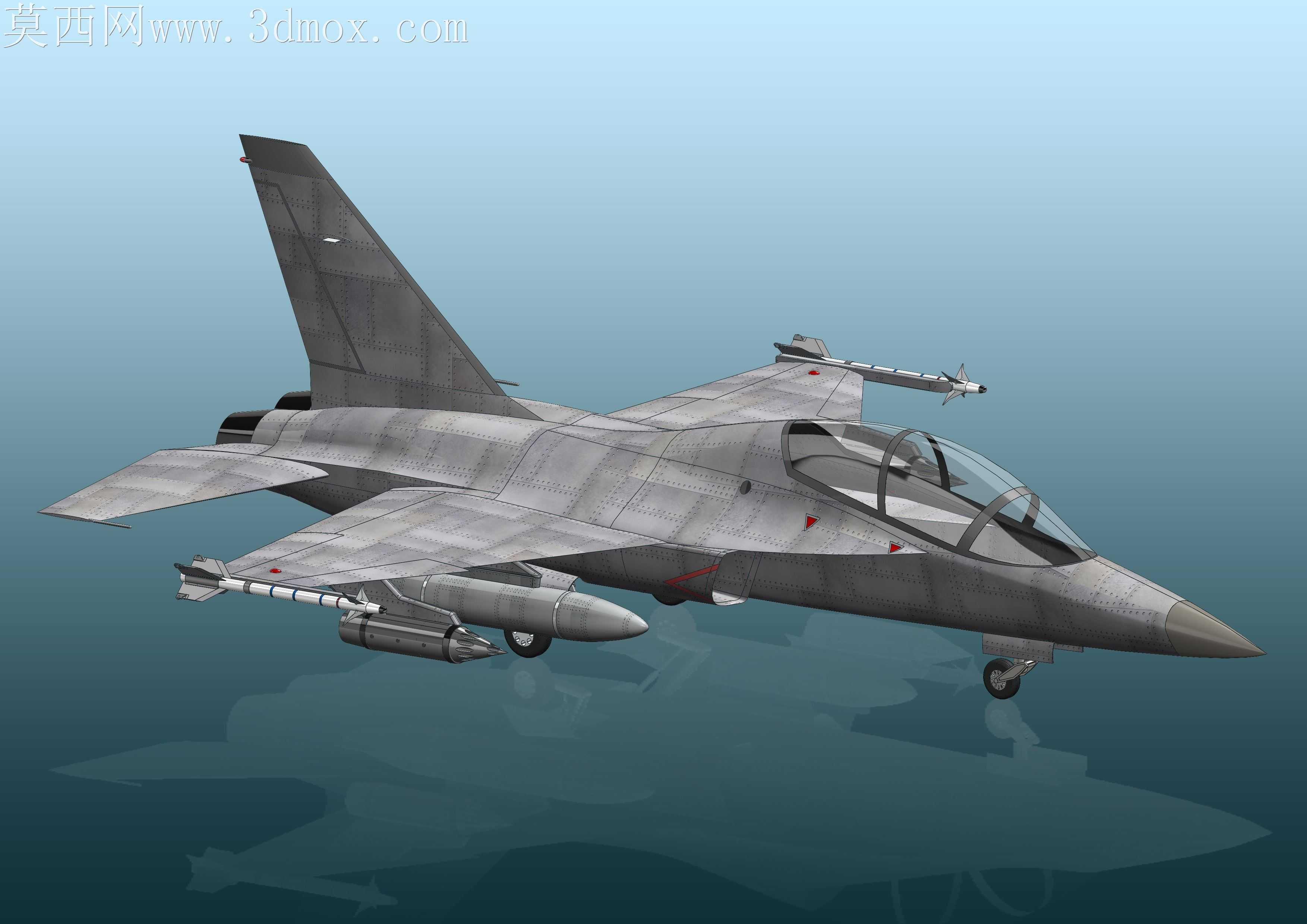

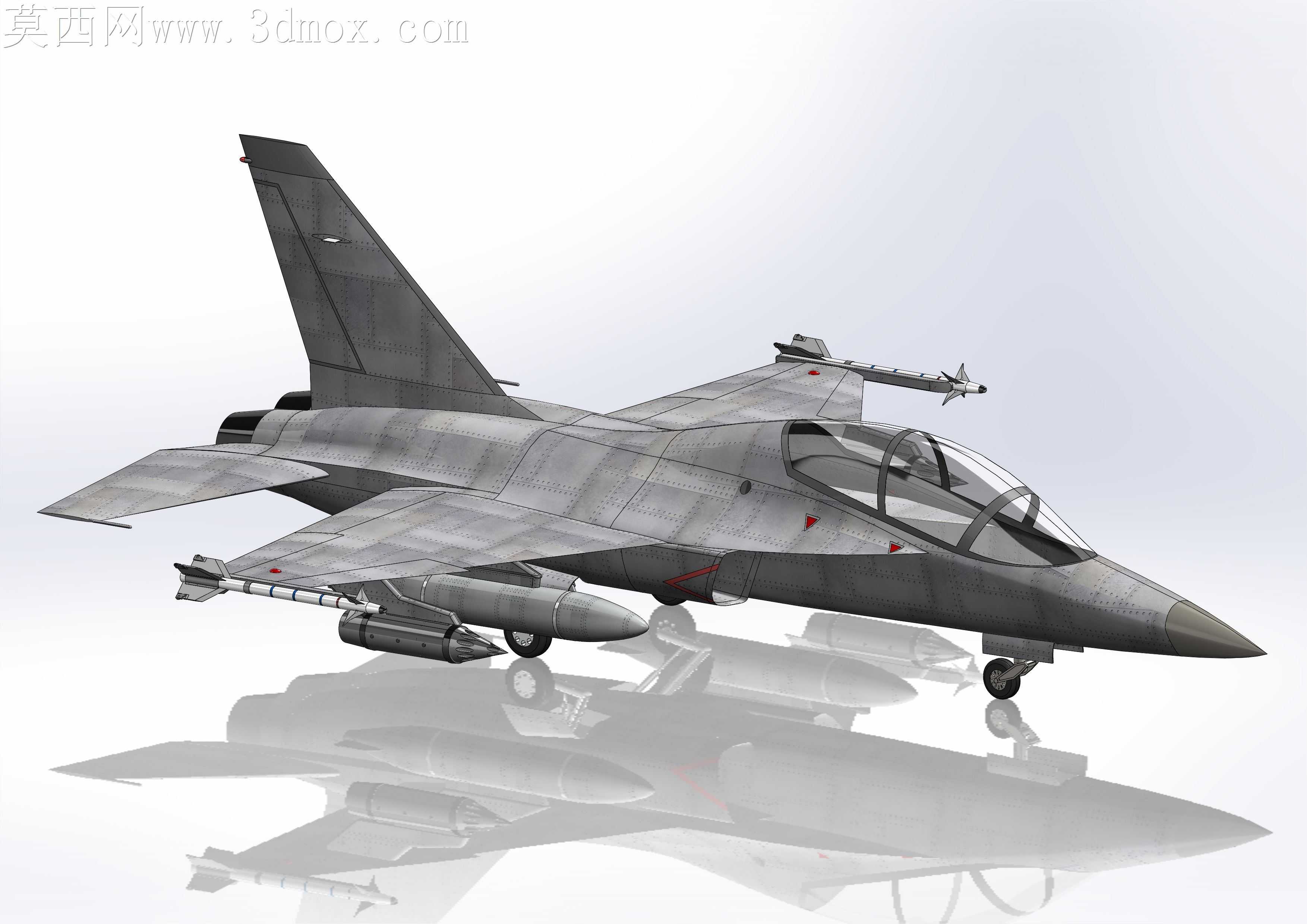

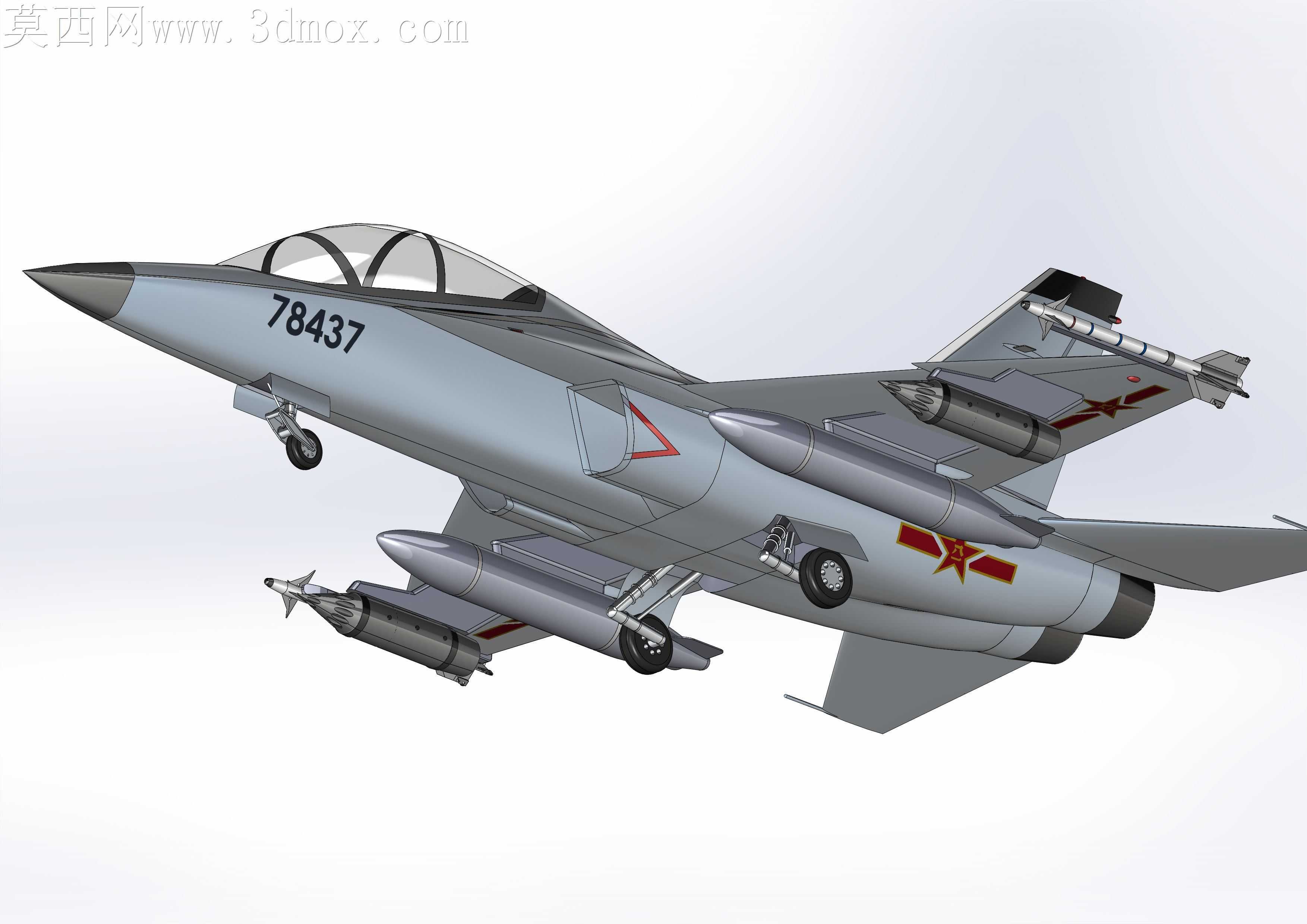

洪都L15猎鹰超音速高级教练机数字模型

超音速高级教练机的曲面蒙皮加工，一直是航空制造领域公差控制的难点，机身跨声速区域的曲面连续性直接影响飞行阻力与结构疲劳寿命，这套洪都L15猎鹰的三维数模，在曲面设计阶段就把加工适配的细节嵌入到每一段曲面的曲率控制中。机头棱线与座舱盖的衔接区域，没有采用常见的大圆角过渡简化处理，而是严格贴合真机的跨声速面积律修形，曲面G2连续的控制点排布完全匹配五轴铣削的走刀路径，避免后续加工时出现接刀痕影响蒙皮表面的气动光洁度。串列双座的座舱盖框架曲面，特意预留了透明件热弯成型的收缩余量，数模里的框架安装止口公差带控制在0.02mm区间，既保证透明件装配后的贴合度，也避免热胀冷缩导致的框架应力开裂。机翼前缘的翼型曲面从根段到梢段的厚度渐变，没有做等比例缩放的偷懒处理，每一个剖面的翼型数据都对应真机的低速起降与高速训练的气动需求，前缘缝翼的滑动轨道安装面，在数模阶段就做了安装基准的共面校验，避免后续装配时出现轨道卡滞、缝翼收放不同步的隐患。机身侧面的减速板安装槽，数模里特意标注了铰链安装座的同轴度公差，槽体边缘的倒角完全匹配复合材料蒙皮的铺层边界，避免铺层固化后出现边缘分层的问题。垂尾与平尾的对接接头，数模里做了干涉检查的冗余设计，接头的连接孔位预留了装配补偿量，抵消机身铆接装配时的累积误差，不需要现场二次修配就能完成对接。尾喷口与发动机舱的衔接曲面，做了热变形的预偏移处理，数模里的曲面偏移量对应高温工况下的金属膨胀系数，避免加力飞行时喷口与舱段出现剐蹭。机身表面的天线、传感器安装凸台，曲面贴合度完全匹配所在位置的蒙皮曲率，凸台边缘的导角做了减阻优化，不会在跨声速飞行时产生额外的激波阻力。起落架舱的舱门曲面与机身曲面完全齐平，舱门的铰链转轴位置在数模里做了开合运动仿真，确认舱门收放全程不会与周边结构、管路产生干涉，舱门的密封槽尺寸也对应橡胶密封条的压缩量，保证高速飞行时的舱段密封性。挂架的安装接口在数模里做了标准化适配，不同类型的训练弹、副油箱挂点的同轴度、安装面平面度都做了统一校验，不需要额外调整就能完成多构型的快速切换，完全匹配教练机多任务训练的使用需求。
