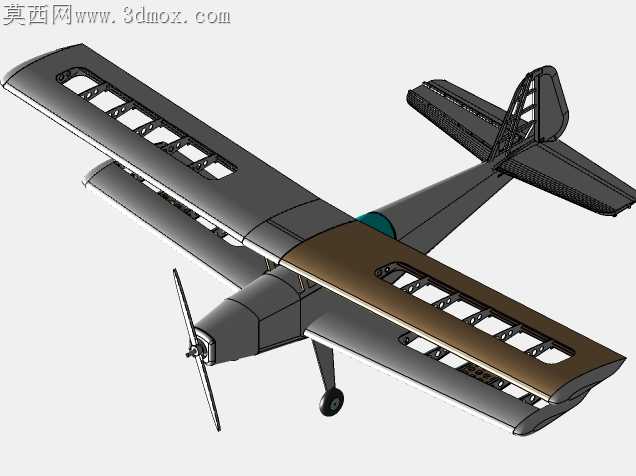

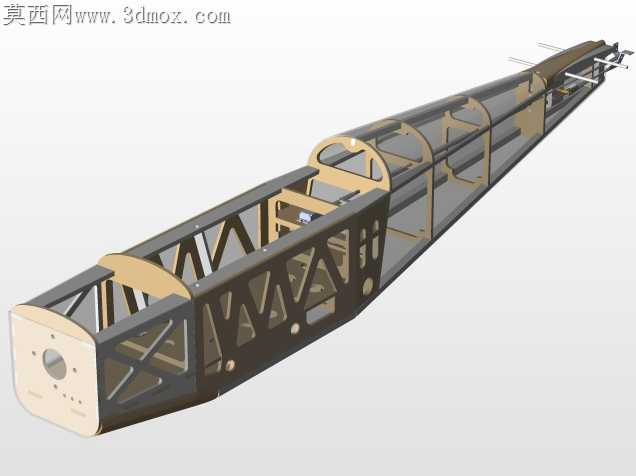

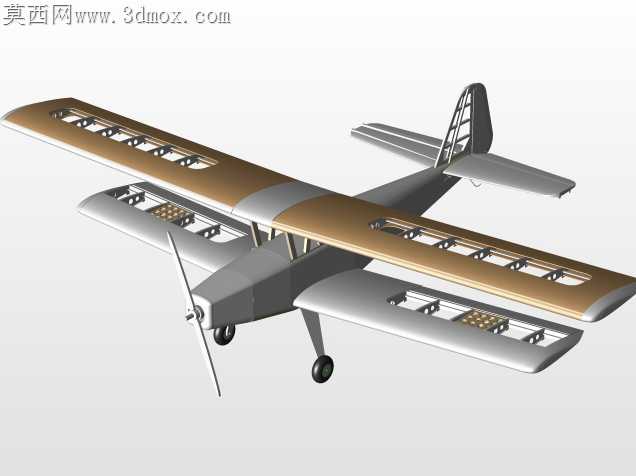

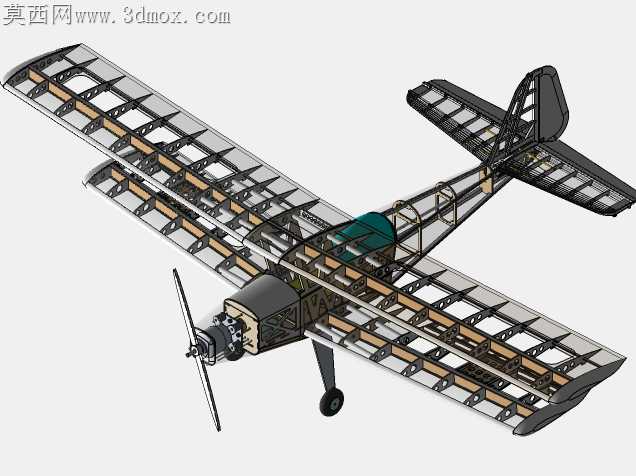

RC双翼机WF81机身承力机架结构

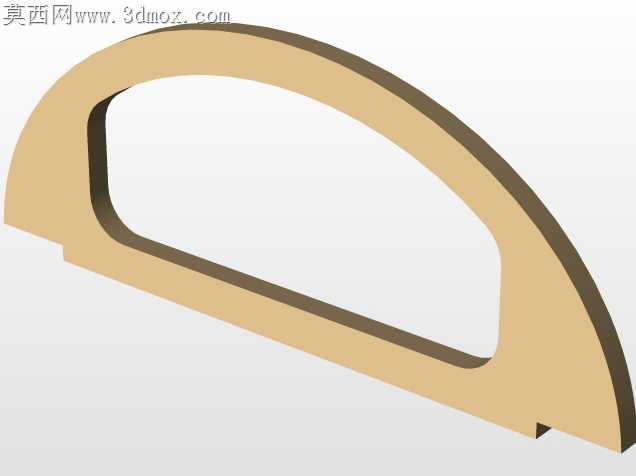

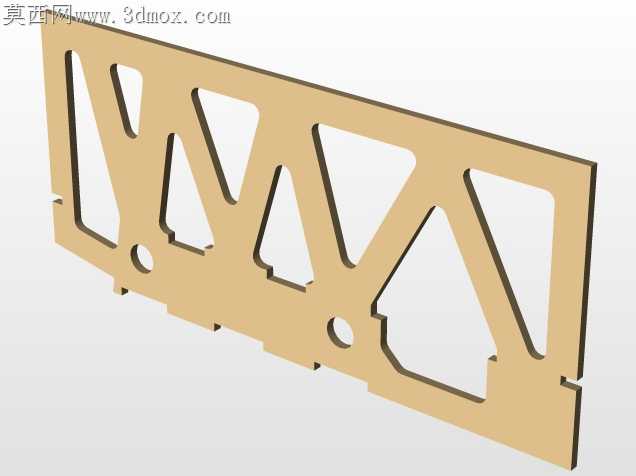

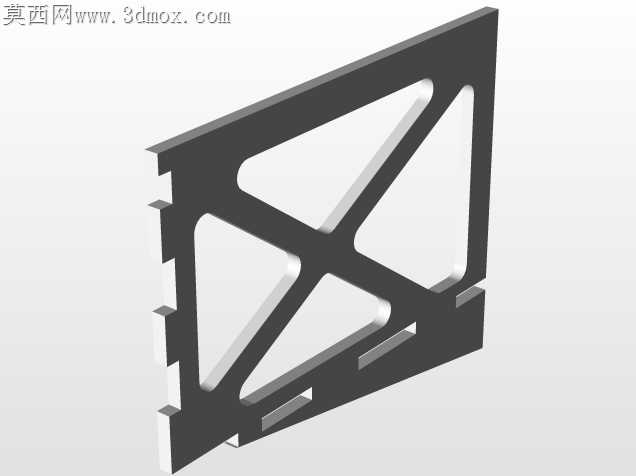

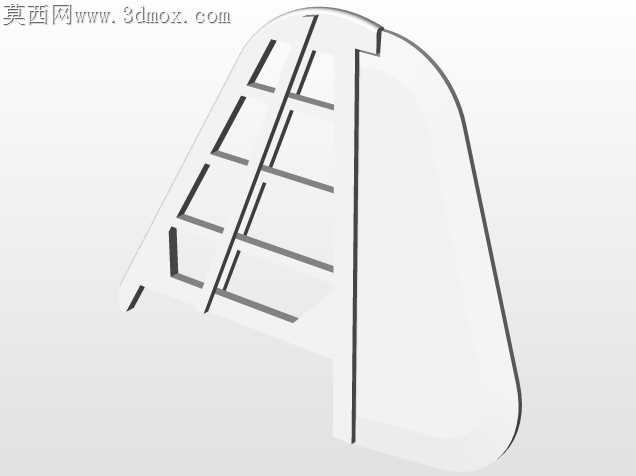

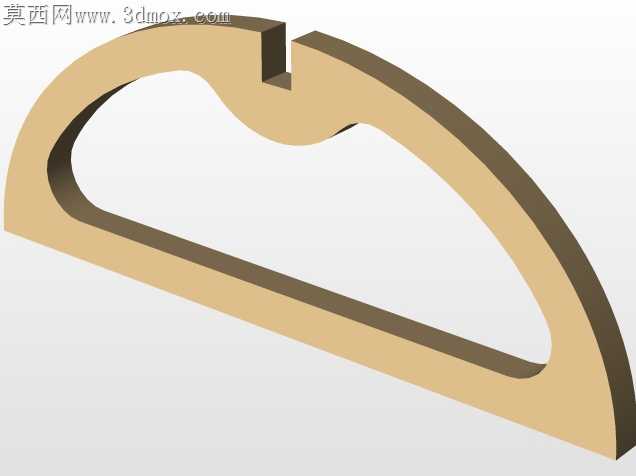

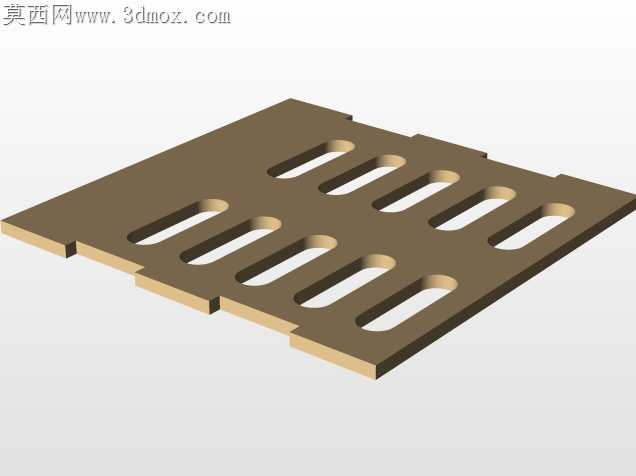

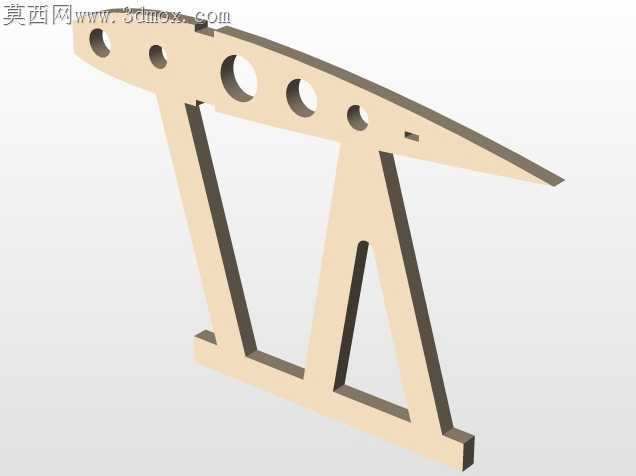

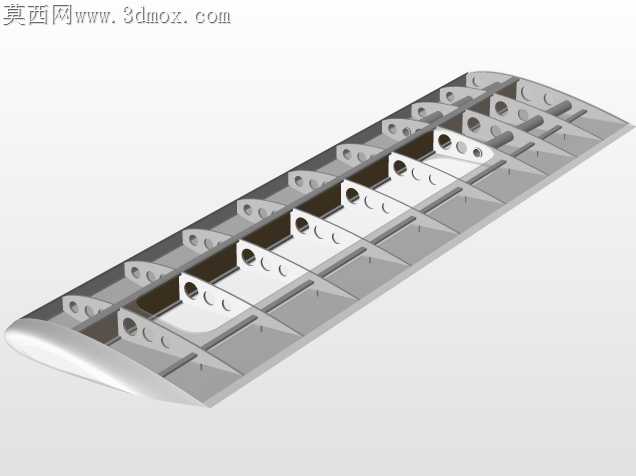

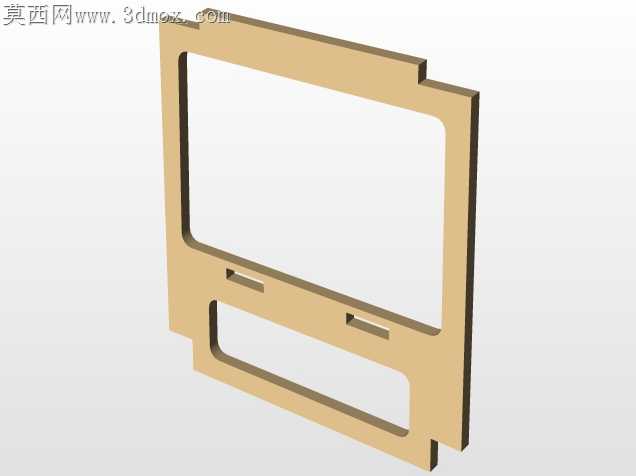

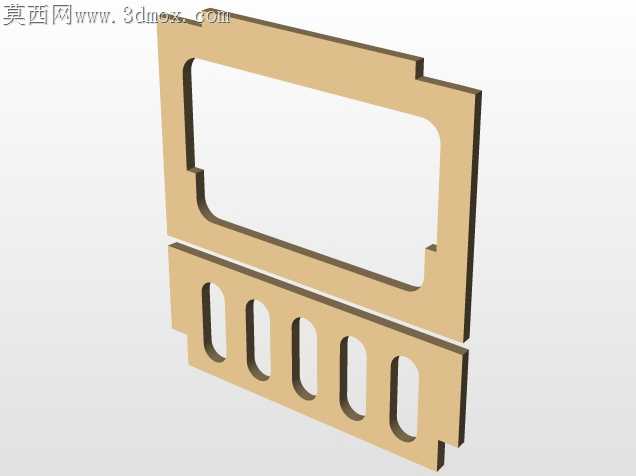

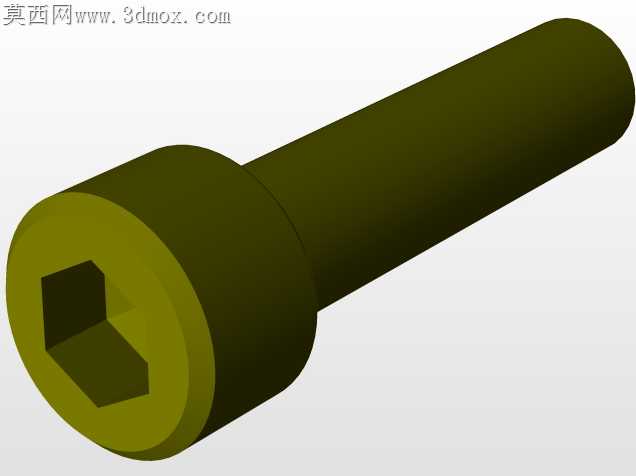

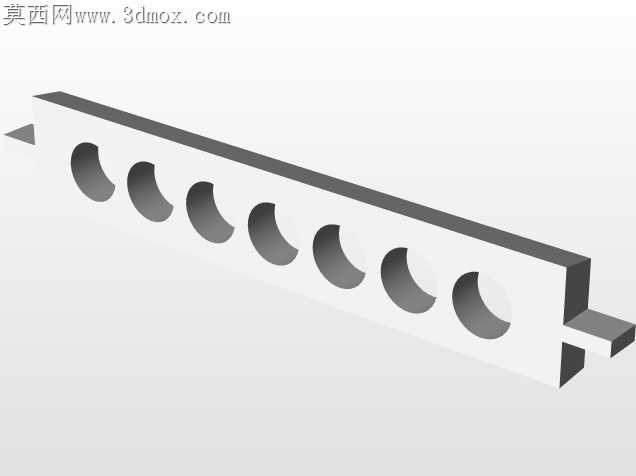

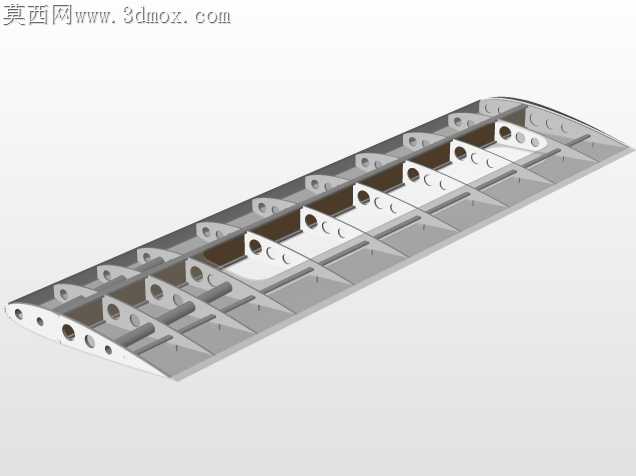

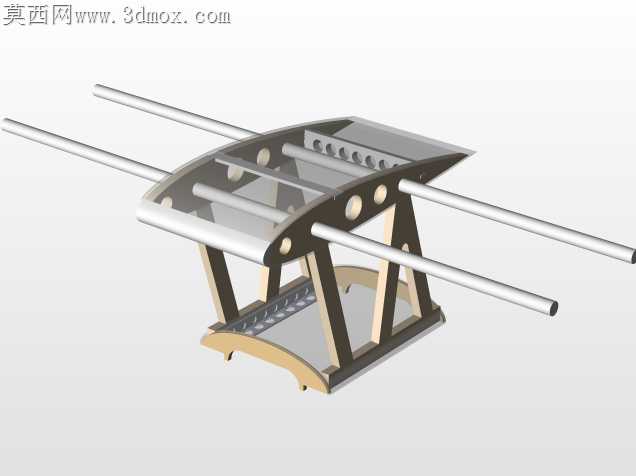

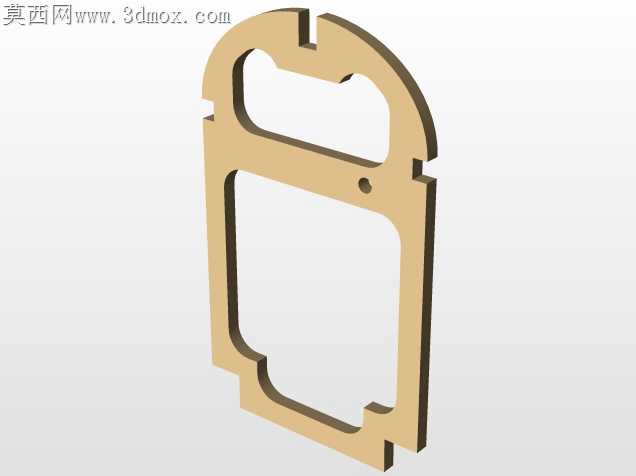

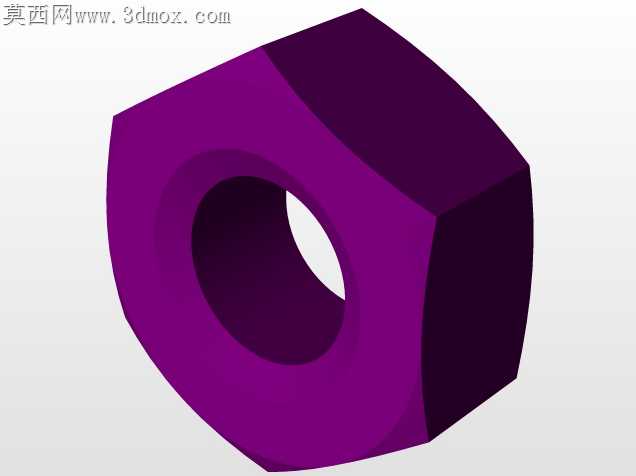

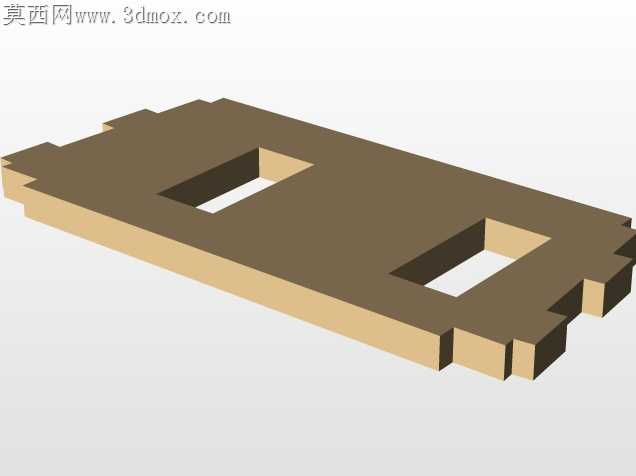

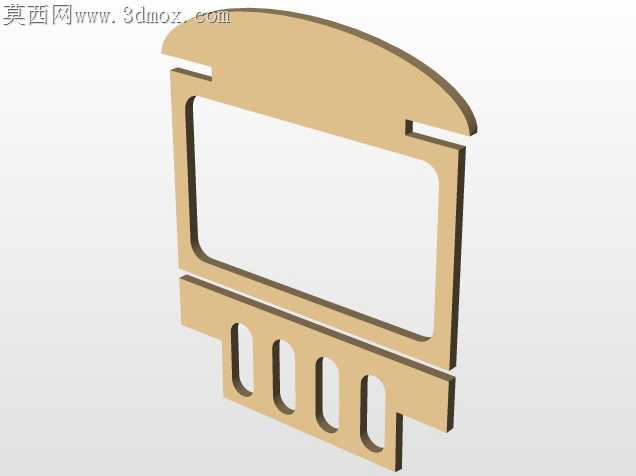

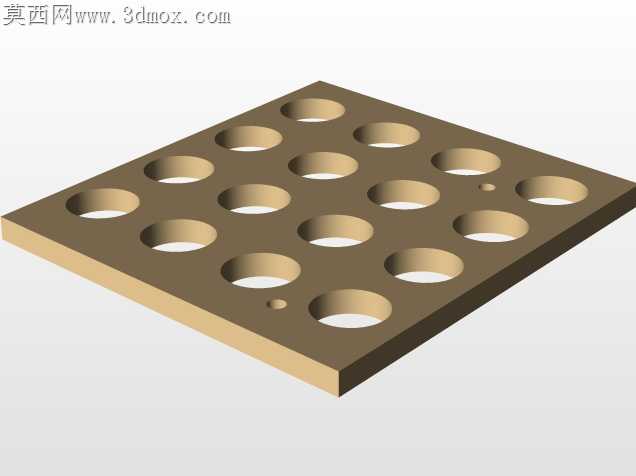

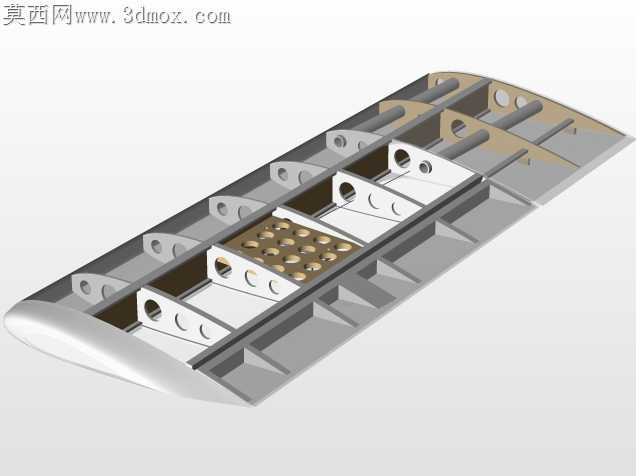

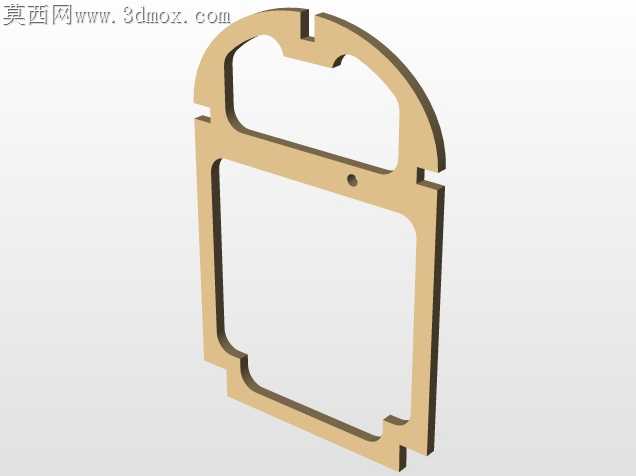

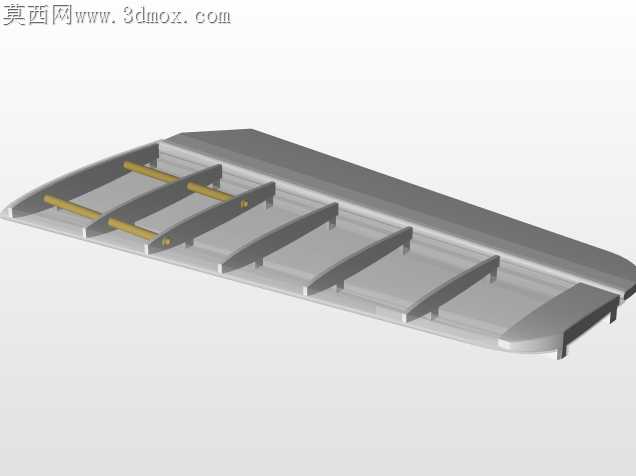

轻木层板切割的翼梁穿装孔位公差控制在0.1mm以内，避免过盈装配撑裂层板纤维，也不会因间隙过大导致飞行中翼面晃颤。主承力框的弧形过渡边没有做直角切削，顺着层板木纹走向留了1.5mm的圆弧卸荷槽，大过载机动时应力不会在直角处集中撕裂板材。斜向支撑肋的插接榫头做了0.2°的微小拔模斜度，涂白乳胶组装时能自然滑入榫槽，不用强行敲击导致支撑肋错位。上下翼面的穿杆套管没有直接粘在承力框上，套管外壁套了1mm厚的软橡胶衬圈，降落冲击时翼杆的震动会被衬圈吸收，不会直接传导到机身框架导致粘接处开胶。机身底部的起落架安装座预埋了2mm厚的航空层板加强片，螺丝拧入时不会啃碎轻木基材，粗暴降落时起落架的冲击力会被加强片分散到整个底部框架，不会出现局部崩裂。机头位置的电机安装座留了三个不同孔距的调节槽，适配不同KV值的外转子电机，不用额外打孔破坏机身结构。布线槽顺着支撑肋的内侧开设，舵机线、电调线能顺着槽位隐埋到机身内部，不会外露勾扯到翼面联动结构。尾翼固定座的插接槽做了深浅限位，插装时能直接卡到预定位置，不用反复测量尾翼的安装角度，省掉组装时的调校步骤。层板拼接的缝隙处留了0.05mm的溢胶槽，涂胶后多余的胶水会溢到槽内，不会在框架表面形成凸起的胶痕影响后续蒙皮粘贴。翼杆穿入后，承力框上的紧定螺丝孔位刚好对准翼杆的平面卡位，拧紧螺丝时不会刮花翼杆表面的阳极氧化层，长期拆装也不会出现滑丝问题。机身侧面的减重孔不是随意开设的圆形，顺着承力路径排布成椭圆状，在不降低框架整体刚度的前提下把重量压到最低，每多开一个孔都对应着一处非承力区域，不会因为过度减重导致框架扭转变形。
