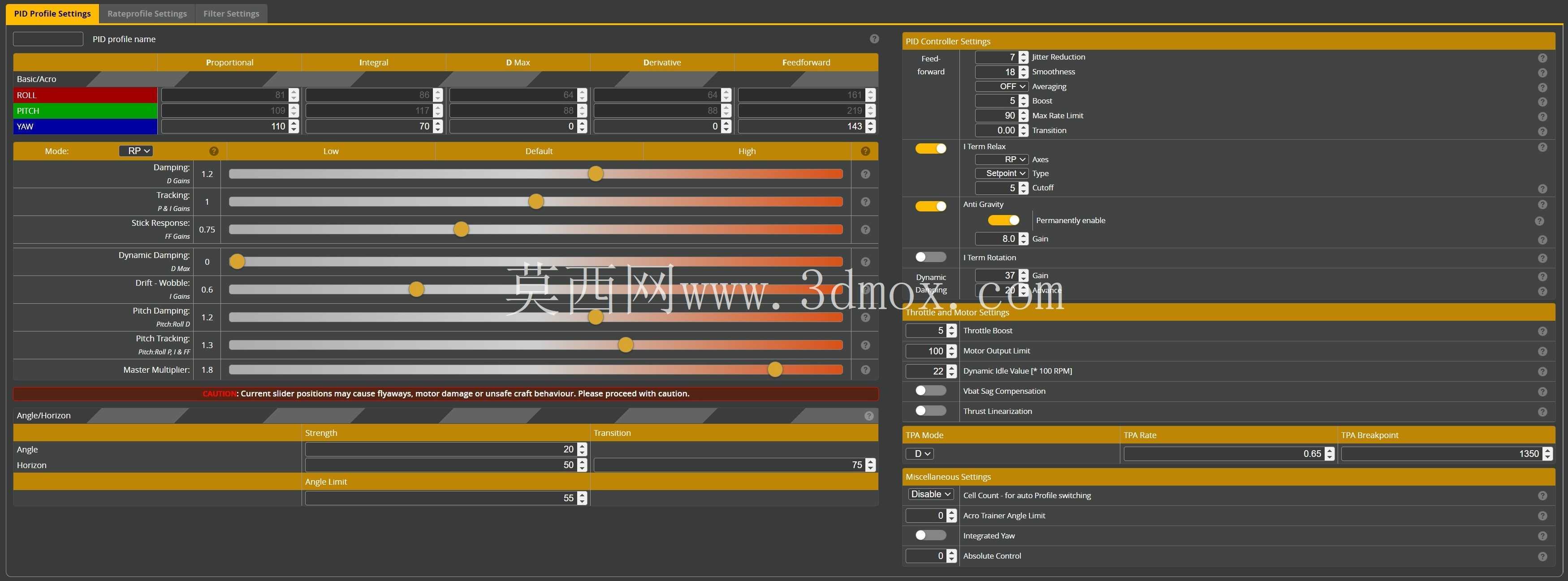

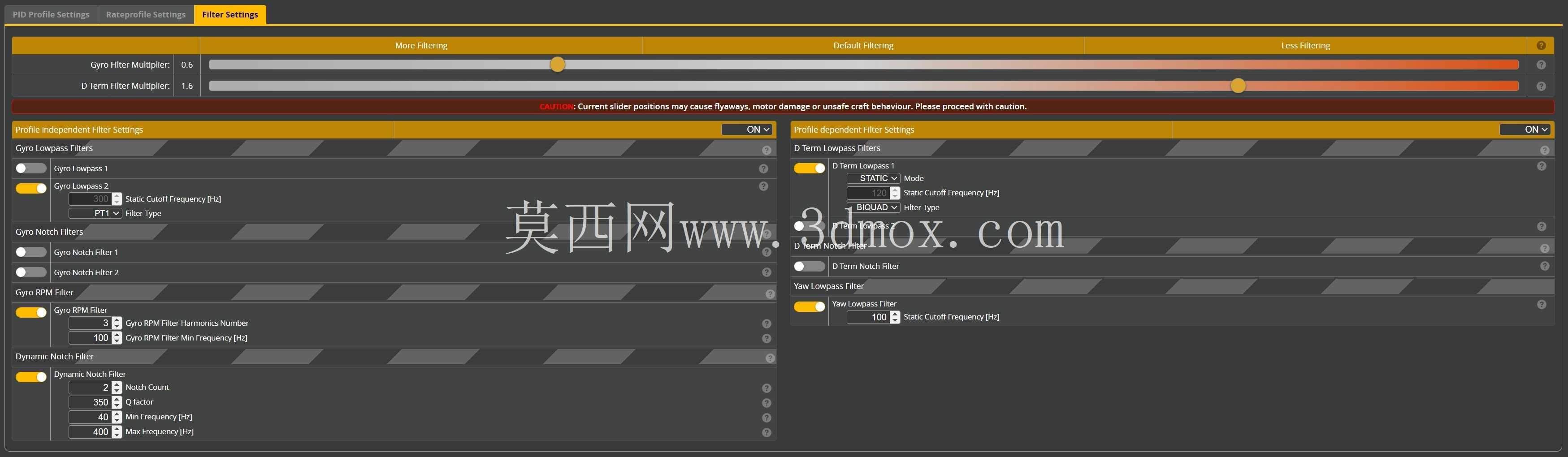

KD70八轴涵道穿越机碳纤维机架结构设计

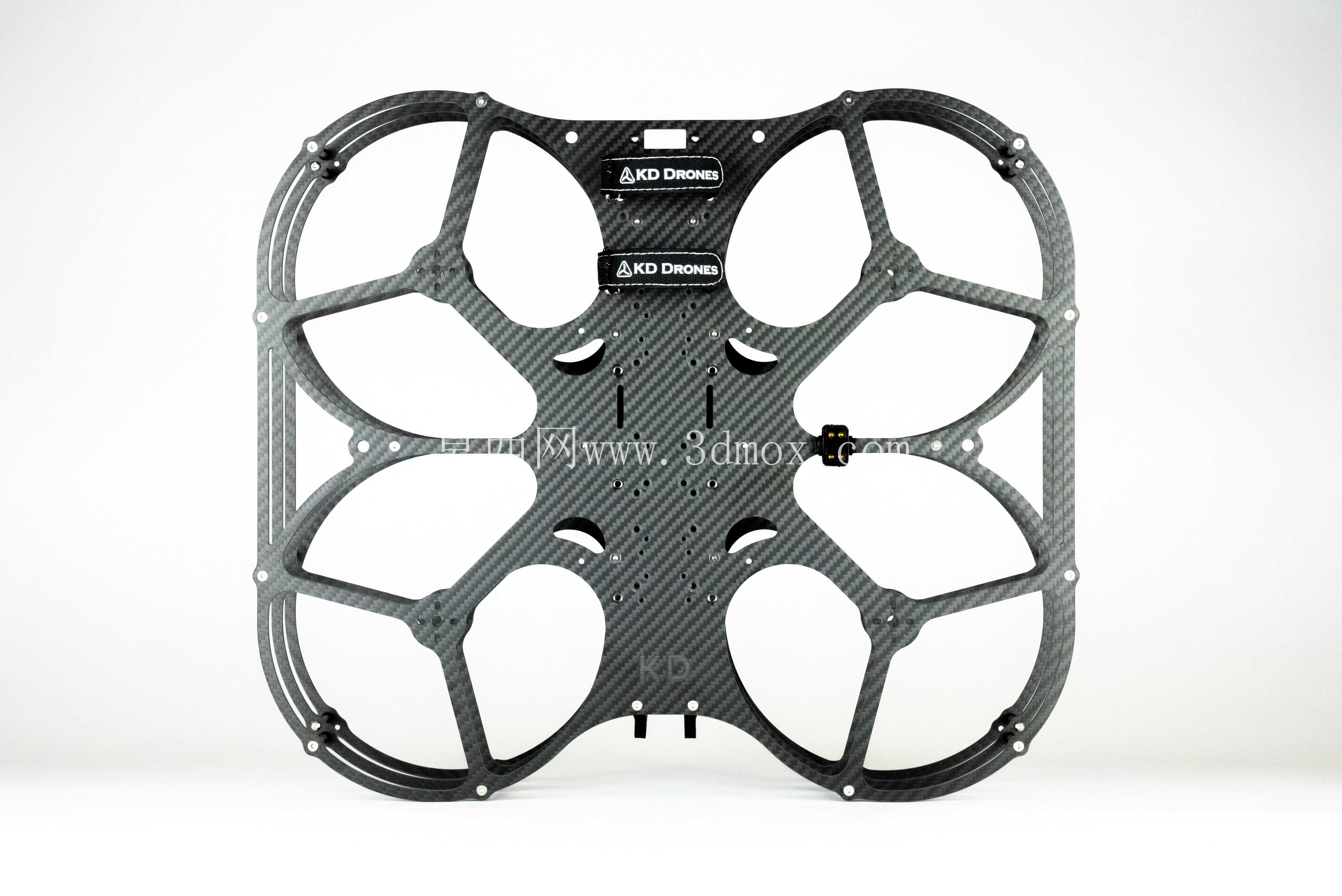

　　这款八轴涵道式穿越机机架采用一体化碳纤维板材作为主体承载结构，整体采用对称式八旋翼布局，外围设置连续的环形防护涵道结构，可在室内、狭窄廊道、影视拍摄近景跟拍场景下使用，避免旋翼碰撞障碍物造成炸机损伤，适配cinewhoop、cinelifter类影视航拍穿越机的使用需求。从结构设计逻辑来看，机架主体采用上下两层碳纤维板叠合定位的方式，通过预埋的铜柱与螺丝实现层间固定，中心区域预留飞控、电调、图传、电池的安装位，安装孔位兼容主流30.5mm30.5mm、20mm20mm标准飞控安装孔距，可适配市面上绝大多数商用穿越机飞控与电调硬件。

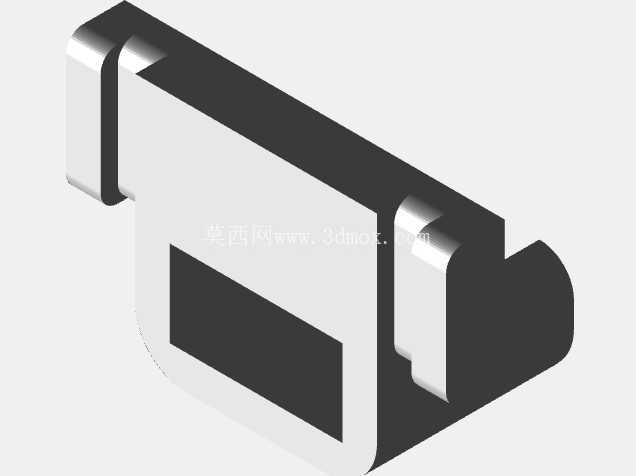

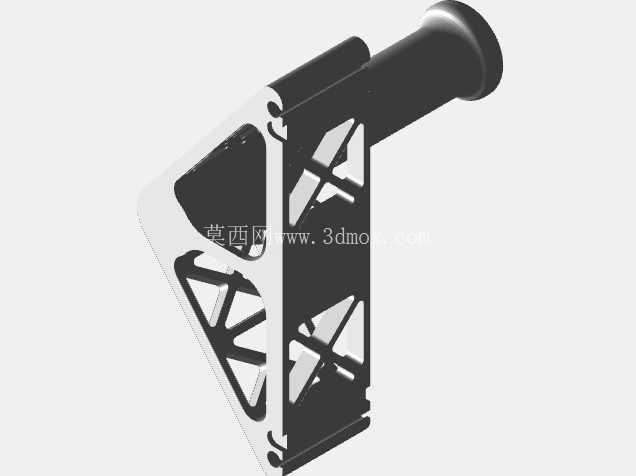

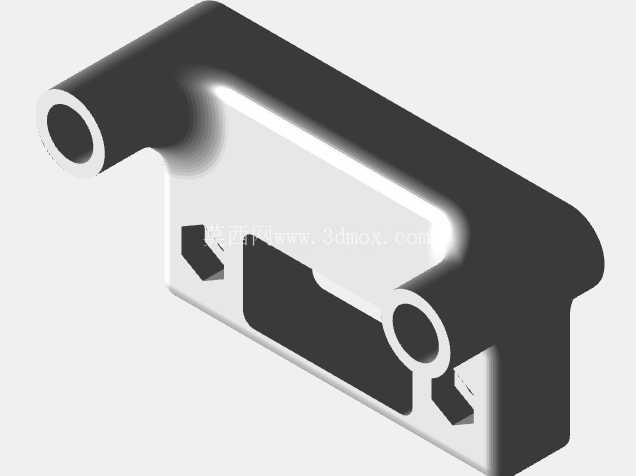

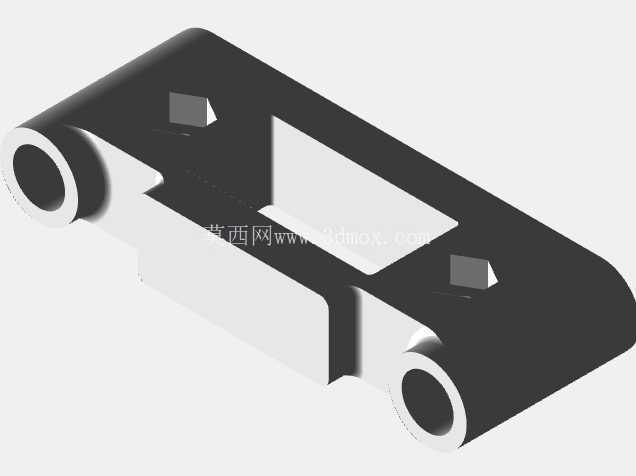

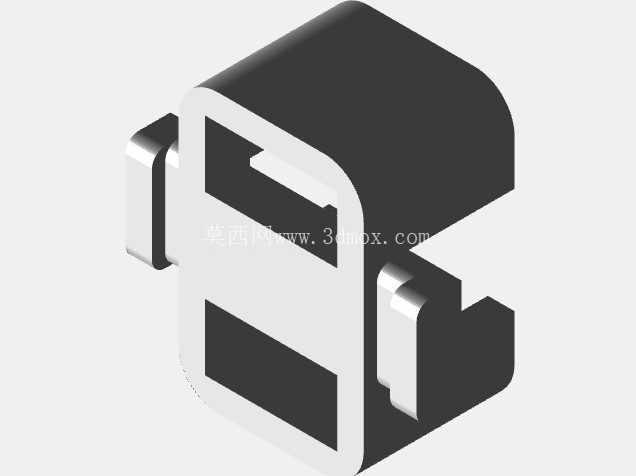

　　外围的八个涵道保护圈与中心主体结构采用一体化切割成型，减少了额外拼接带来的结构应力集中问题，每个涵道环内侧预留电机安装座，适配1103、1202.5等小尺寸微型无刷电机，安装孔位匹配9mm、12mm标准电机孔距，可直接安装对应规格的桨叶，涵道环的内径尺寸刚好覆盖3寸桨叶的旋转半径，确保桨叶旋转时不会与涵道内壁发生剐蹭，同时涵道结构可提升桨叶的气动效率，降低动力损耗。机架前端预留XT90电源接口安装座与手持手柄的安装孔位，其中XT90安装座可采用30%填充率的TPU材料打印制作，兼顾结构韧性与安装强度，手柄安装位可搭配同规格TPU打印件实现手持起降功能，满足室内近景拍摄时的手持起飞、快速回收需求。

　　机架整体的安装边界控制在150mm*150mm的正方形轮廓内，整体厚度不超过15mm，不含电子配件的裸架重量可控制在30g以内，兼顾结构强度与轻量化需求，适配2-4S锂电池供电，可搭载总重量不超过100g的拍摄设备，满足小型运动相机的挂载需求。从结构强度设计来看，碳纤维板材的铺层方向采用0度与90度交叉铺层，在涵道环与中心主体的连接位置设置了圆弧过渡结构，避免直角位置的应力集中，每个连接臂上都开设了减重孔，在不降低结构抗弯强度的前提下尽可能减少结构重量，涵道环的外侧设置了多层加强筋结构，可承受常规碰撞下的冲击力，避免轻微碰撞就出现涵道断裂的问题。

　　机架底部预留了减震球安装位，可挂载相机减震平台，减少飞行过程中的震动传递到相机，提升拍摄画面的稳定性，同时底部预留了绑带穿槽，可通过尼龙扎带固定锂电池，调整电池的前后位置来调整整机的重心位置，确保飞行时的重心落在机架几何中心，提升飞行操控的稳定性。在实际使用场景中，这款机架可适配室内影视拍摄、狭小空间巡检、人群近景跟拍等场景，涵道结构的存在可大幅降低桨叶外露带来的安全风险，即使碰到人员或者障碍物也不会造成严重的割伤或者设备损坏，一体化碳纤维结构的抗形变能力强，在发生轻微碰撞后可快速恢复结构形态，不会出现塑料机架常见的断裂、变形问题。打印配套配件时，框架主体套件可采用100%填充的TPU材料打印，确保结构的抗冲击性能，XT90安装座与手柄这类非主要承力部件可采用30%填充率打印，层厚设置为0.25mm即可获得足够的结构强度与表面质量，不需要额外做表面处理即可直接安装使用。机架上的所有安装孔位都做了沉孔设计，安装螺丝后螺丝头不会突出板材表面，避免剐蹭到电池或者其他安装配件，涵道环的边缘做了倒角处理，减少飞行过程中的气动阻力，同时避免尖锐边缘划伤操作人员或者线缆。
