KD25穿越机碳纤维机架结构设计

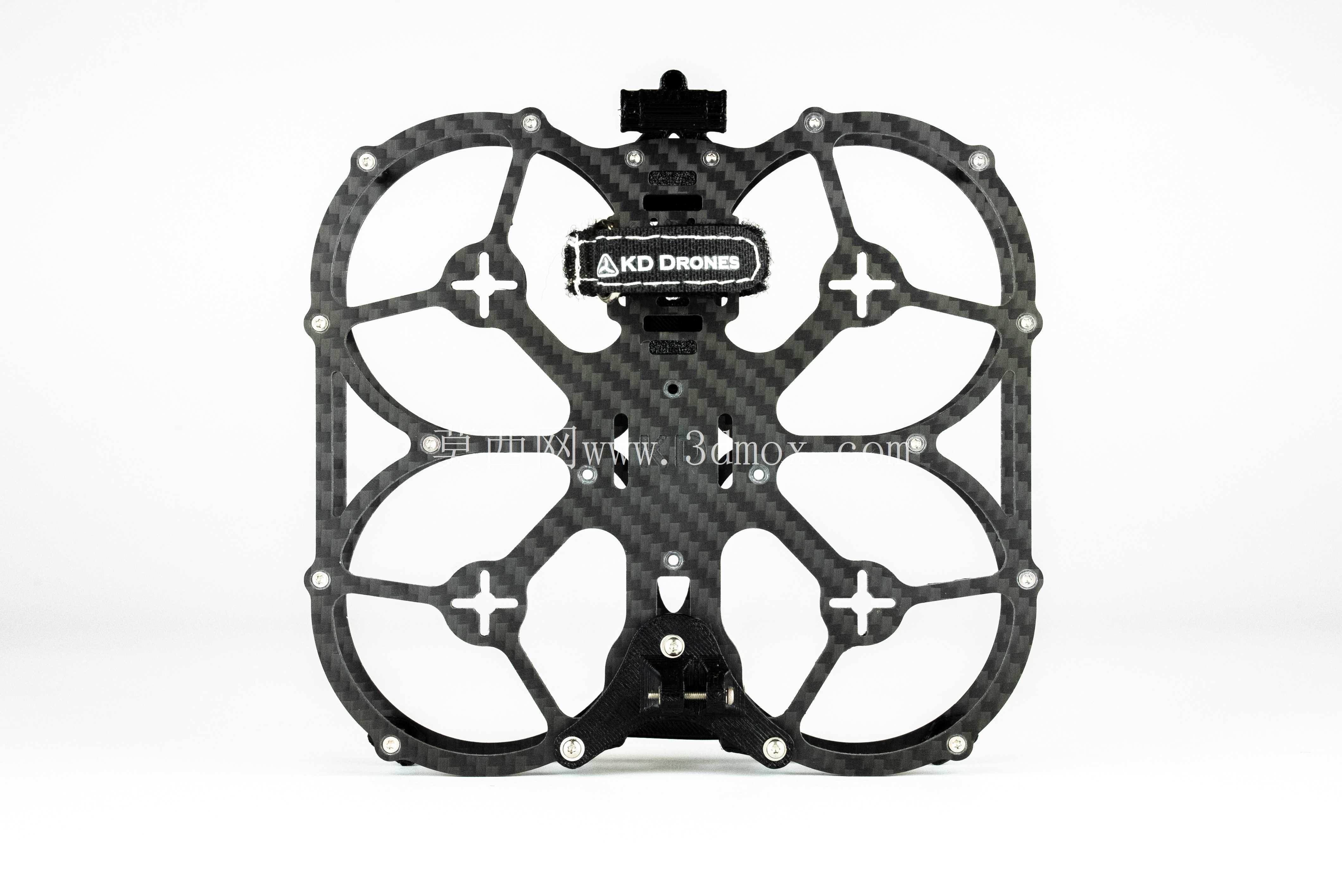

该款涵道式穿越机机架采用碳纤维板材作为主体基材，整体为对称式四轴布局，外围设置一体式环形防护圈结构，能够在飞行过程中对桨叶形成全方位物理遮挡，避免桨叶直接碰撞障碍物造成损坏，同时降低桨叶切割空气产生的尖锐噪音，适配室内狭小空间穿梭、近景影视航拍等对飞行安全性、噪音控制有较高要求的应用场景。

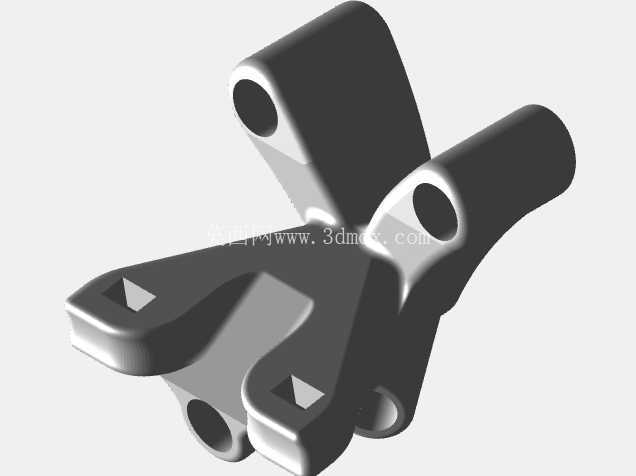

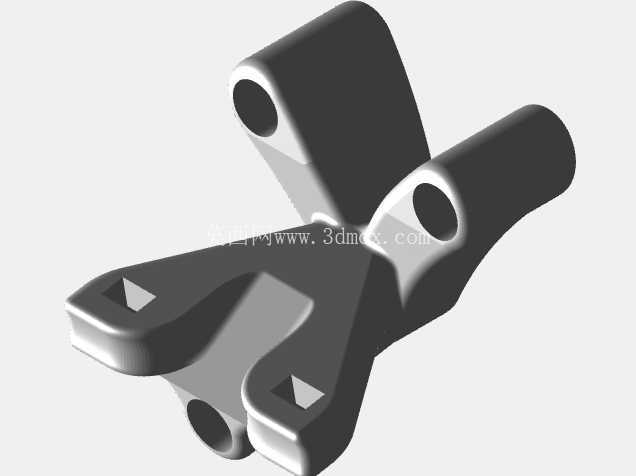

从结构设计逻辑来看，机架采用上下两层碳板叠合的装配形式，通过分布在防护圈、机臂连接处的金属压铆螺母柱实现层间固定，既保证了整体结构的抗扭刚度，又能将整机重量控制在较低水平，满足小尺寸穿越机对推重比的严苛要求。中心区域预留了飞控、电调、图传、摄像头等核心电子元件的安装位，安装孔位采用标准化间距设计，兼容市面上主流的25mm、20mm孔距飞控与电调产品，飞控安装位周边预留了走线槽位，能够规整布置电源与信号线路，避免线路干涉桨叶转动或者在飞行震动中出现松脱。

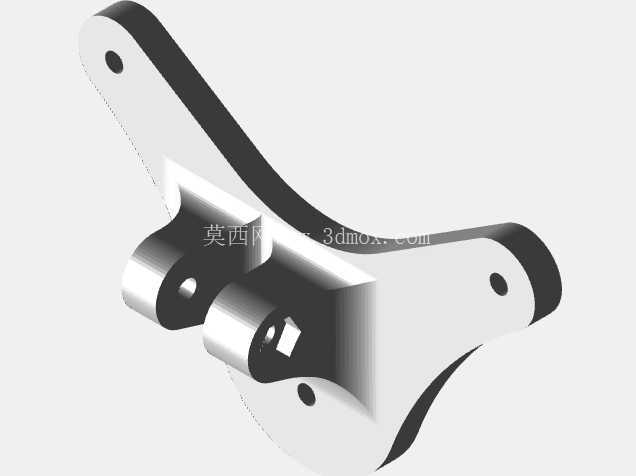

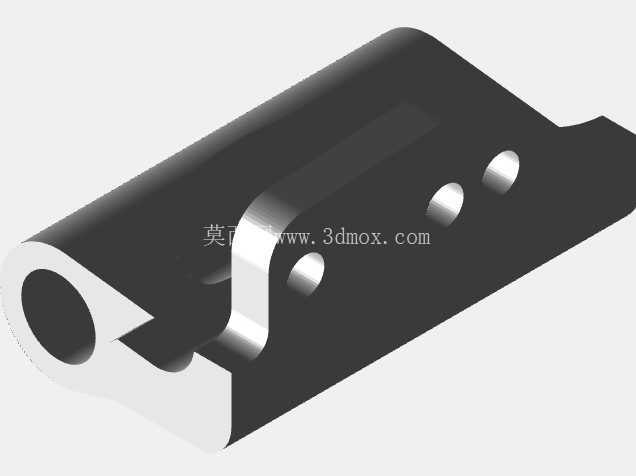

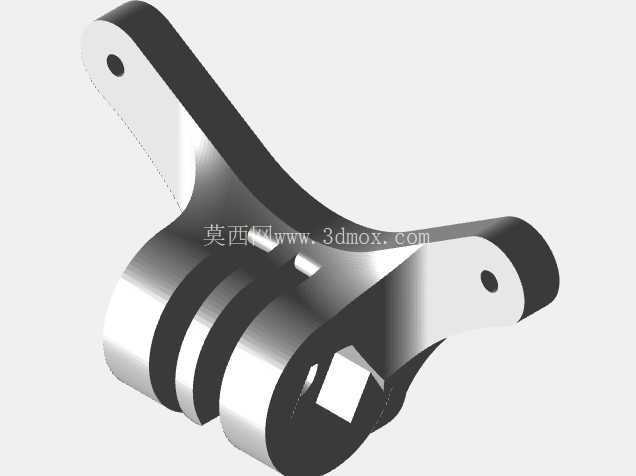

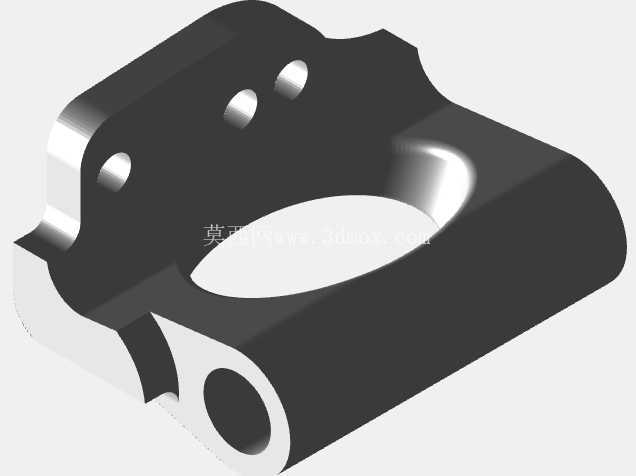

机架顶部预留了运动相机安装座，采用快拆式卡扣结构设计，能够适配主流的拇指运动相机，满足cinewhoop机型的航拍挂载需求，安装座位置经过重心配平计算，挂载相机后整机重心基本落在几何中心位置，不会出现飞行过程中重心偏移导致的姿态控制偏差。机架底部预留了电池绑带穿槽，能够适配2S-3S规格的高压锂电池，绑带槽边缘做了圆角钝化处理，避免长期使用过程中绑带被碳板锐边割损。

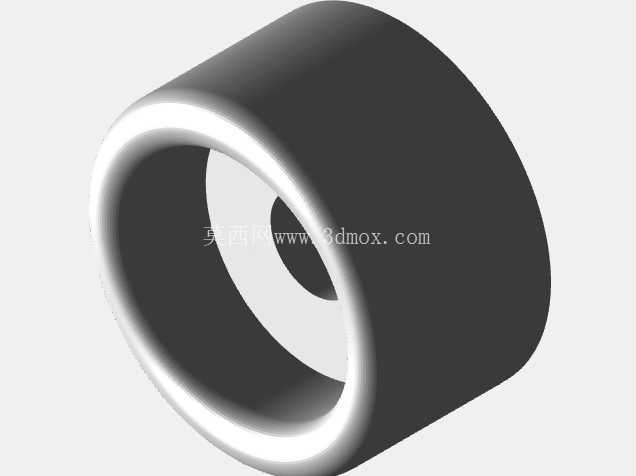

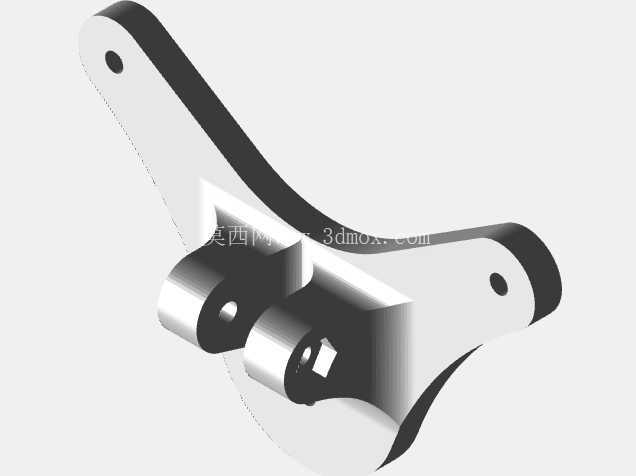

外围涵道防护圈采用镂空式加强筋设计，在十字形加强筋与环形外圈的连接处做了圆弧过渡处理，能够分散碰撞时产生的冲击力，避免应力集中导致碳板断裂，防护圈的内径尺寸经过精确计算，与适配的2.5寸桨叶保持均匀间隙，既不会出现桨叶蹭圈的问题，又能最大化涵道效应带来的推力增益，提升飞行时的动力效率。机架的电机安装位分布在四个涵道的中心位置，安装孔位适配1103、1104等系列微型无刷电机，电机座周边做了局部加厚处理，能够承受电机高速转动产生的震动，同时在炸机碰撞时为电机提供足够的支撑防护，减少电机座断裂的概率。

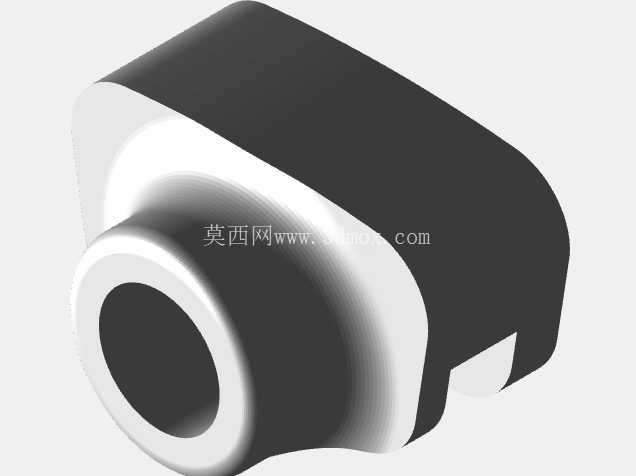

机架前端预留了FPV摄像头的安装倾角调节位，能够根据飞行场景需求在0-30度范围内调整摄像头俯仰角度，适配不同飞行速度下的视角需求，摄像头安装位周边设置了挡光结构，能够减少飞行过程中杂光进入镜头造成的画面过曝问题。尾部预留了图传天线的安装孔位，天线安装位置远离飞控与电调的信号干扰源，能够保证图传信号的稳定传输，减少飞行过程中的画面卡顿与信号丢失问题。

从安装边界来看，整机对角线轴距为112mm，涵道外圈最大直径为125mm，不含挂载件的整机厚度为18mm，能够轻松穿过直径150mm的狭窄管道、门窗缝隙等复杂空间，适合在室内场馆、楼宇巷道等GPS信号较弱的环境下完成近距离拍摄、巡检等作业任务。机架的所有外露碳板边缘都做了封边处理，避免碳纤维修复散落造成的皮肤刺激，同时提升机架边缘的抗冲击性能。装配时仅需使用对应规格的内六角螺丝即可完成全部组装，不需要额外的定制连接件，后期维护更换损坏部件时也能快速拆解替换，降低使用维护成本。

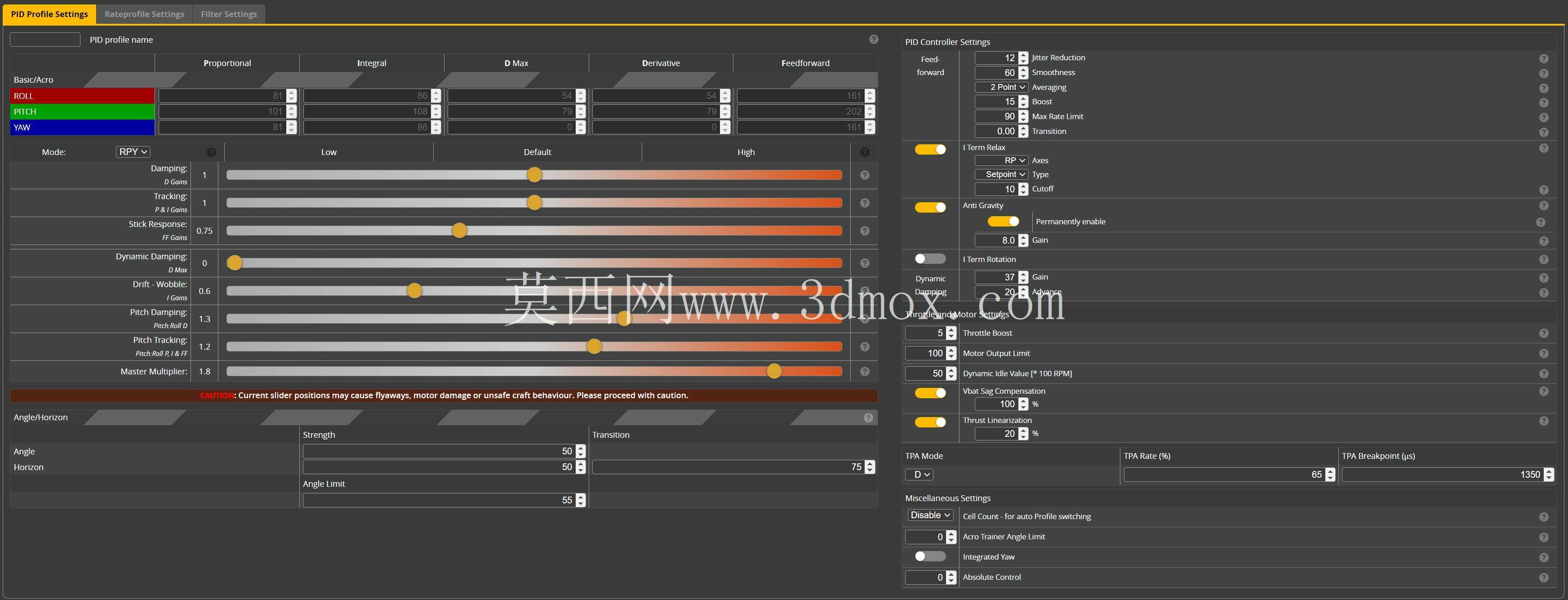

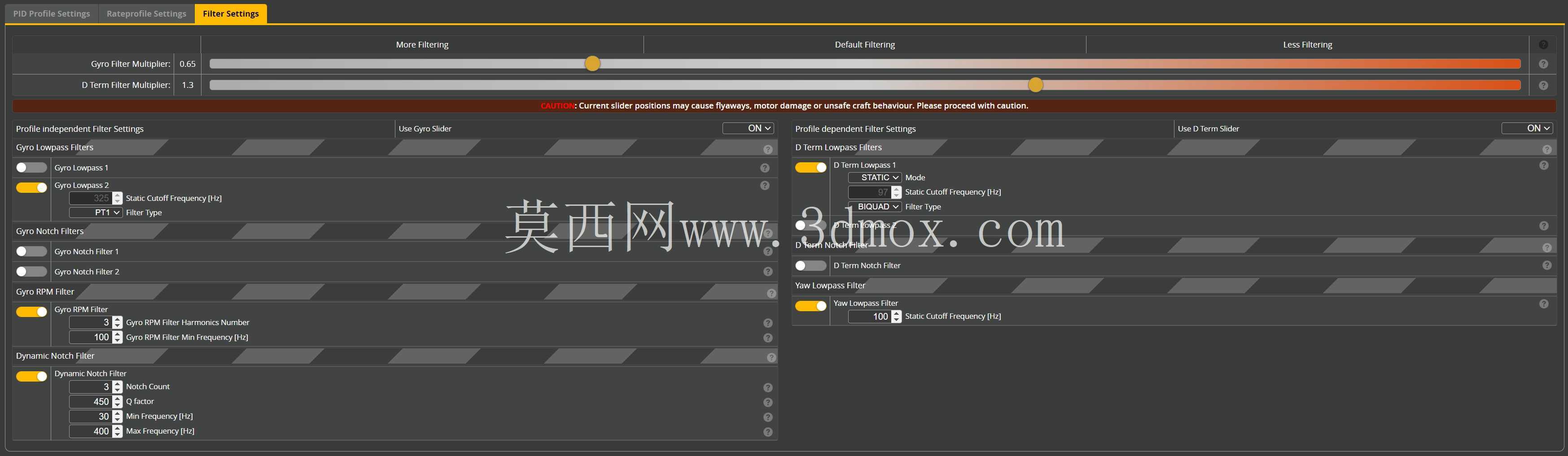

在实际飞行场景中，该类涵道机架相比普通开放式机架有着更高的飞行安全性，即使在人员密集的室内场景飞行，也不会因为桨叶外露造成人员划伤，同时涵道结构能够梳理桨叶产生的气流，减少乱流对飞行姿态的干扰，在贴近墙面、障碍物飞行时能够保持更稳定的姿态控制，非常适合影视拍摄中需要贴近演员、道具进行近距离运镜的使用需求，也可用于小型室内场馆的巡检、管道内部探查等工业作业场景。
