碳纤维四旋翼穿越机机架结构设计

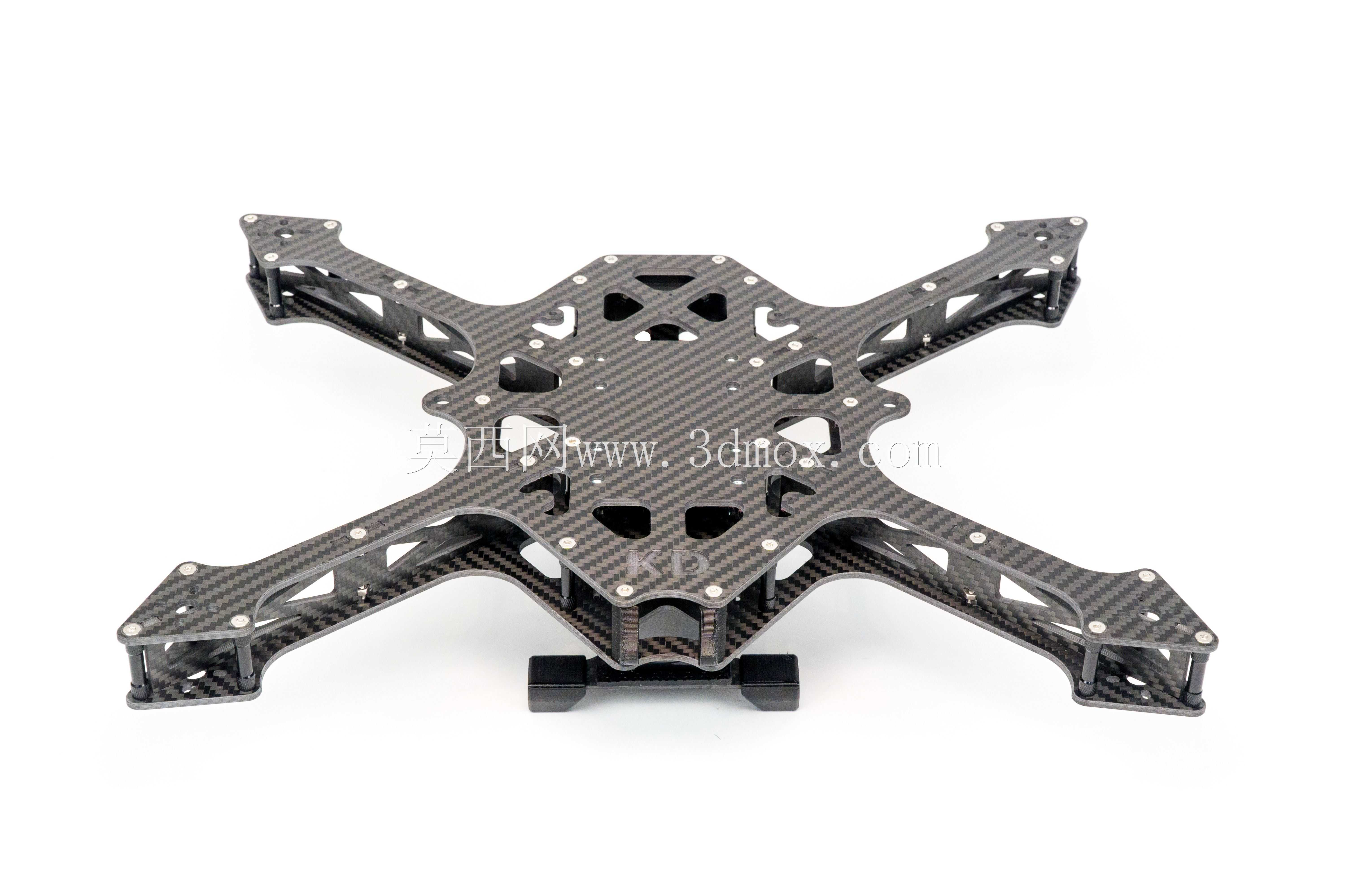

　　四根机臂从中心机身向四个对角方向延伸，臂身采用双层碳板夹合的镂空桁架结构，臂上沿长度方向均匀排布动力电机的安装固定孔，孔位间距适配主流微型无刷电机的安装法兰尺寸，机臂末端预留了螺旋桨旋转的安全间隙，相邻机臂上的桨叶在全速转动时不会发生干涉。机臂与中心机身的连接位置做了局部加厚补强，通过多颗紧固螺丝锁附，该区域是飞行过程中弯矩传递最集中的位置，加厚补强层可以抵消电机高速转动带来的交变振动，避免长期飞行后连接位置出现碳板分层、螺丝松脱的问题。机架底部预留了相机挂载的安装接口，可适配FPV摄像头、微型运动相机的安装需求，挂载位处于整机重心的正下方区域，安装摄像设备后整机重心不会出现明显偏移，能大幅降低飞控的姿态修正负荷，这套四旋翼飞行机架面向小型FPV穿越飞行、影视低空跟拍、室内外竞速飞行以及轻量化航拍作业场景开发，整体采用X型四轴布局，主体承载结构选用碳纤维板材经数控裁切加工成型，在保证机架整体抗扭刚度的前提下，将整机自重控制在极低水平，适配高推重比的动力配置需求。机架中心区域为飞控、电调、电池、图传等核心机载部件的安装位，板面预留了多组标准化安装孔位与镂空减重槽，镂空槽的排布并非随意开设，而是顺着机架受力的主传力路径做避让，在不打断碳纤维板材连续受力纤维走向的前提下，剔除不受力区域的多余材料，既降低整机起飞重量，也能在飞行发生意外碰撞时，让非核心受力区域优先溃缩吸能，避免冲击力直接传递到中心的飞控与摄像设备。

　　提升飞行过程中的画面稳定性。机架下部还设计了一体式的缓冲着陆脚，着陆脚采用高韧性TPU材质打印成型，结构上做了多层薄壁缓冲造型，在硬着陆触地瞬间可以通过自身形变吸收冲击能量，避免冲击力直接传导到机身内部的精密电子部件，日常训练飞行中新手操作失误导致的坠机，大部分冲击都能由着陆脚和机臂边缘的缓冲结构承接，大幅降低机载设备的损坏概率。从安装边界来看，机架的对角电机轴距适配三寸至四寸规格的螺旋桨，中心机身的内部容纳空间可以叠放飞控板、四合一电调、图传发射模块与微型接收机，板面的孔位同时兼容两种主流飞控的安装孔距，不需要额外打孔改造就能完成核心航电部件的装配。机架上层板预留了电池绑带的穿槽，可通过尼龙扎带或者魔术贴绑带固定锂聚合物电池，

　　电池安装位置可根据实际配重需求前后小幅调整，方便调试阶段将整机重心调整到四个电机的几何中心位置。机臂上的镂空槽同时承担了动力线路的走线功能，电机的三相电源线可以沿着臂身内部的空腔布设，从中心机身侧边的过线孔引入到电调接线位，全程线路不会外露突出于机架轮廓，既降低飞行过程中的风阻，也能避免高速飞行中线路被障碍物勾扯导致的飞行事故。整个机架的棱角位置都做了倒角处理，没有尖锐的外露边角，炸机碰撞时不会出现碳板尖锐裂片划伤设备或者操作人员的情况。针对FPV飞行常见的碰撞场景，机臂最外端的电机安装座做了局部加厚，碰撞发生时冲击力会先作用在机臂外侧的薄弱镂空段，该段发生形变后会卸掉大部分冲击能量，不会直接掰断电机安装座或者损伤电机转轴，

　　维护时仅需更换单根受损机臂即可，不需要替换整个机架主体，大幅降低日常飞行的维护成本。机架顶部的预留孔位还可扩展安装LED航灯、GPS模块、蜂鸣器等辅助配件，不同功能配件的安装位都做了区域划分，避免不同部件之间出现信号干涉，比如图传天线的安装位被布置在机架最外侧的远离飞控与电池的位置，减少金属部件与碳板对无线信号的屏蔽遮挡。整套结构在设计阶段反复校核了不同工况下的受力状态：全速飞行时的升力载荷、急转弯时的侧向弯矩、坠机时的瞬时冲击载荷都被纳入仿真校核范围，最终的板材厚度、开孔位置、补强区域的排布都在刚度、重量、抗冲击性三者之间取得平衡，既不会因为结构过于冗余导致整机推重比下降、飞行操控迟钝，也不会因为过度减重导致机架飞行中出现谐振、画面抖动的问题。对于三维结构设计从业者而言，该机架的建模逻辑具备很高的参考价值：所有安装孔位都遵循航模领域的通用互换标准，相邻部件的装配间隙预留了碳板加工的公差余量，不同材质部件的连接位置都预留了缓冲间隙，避免硬材质直接接触传递振动，整套数模完整还原了从零件拆分、装配约束到安装校验的全流程结构细节。
