KD50涵道式穿越机碳纤维机架结构设计

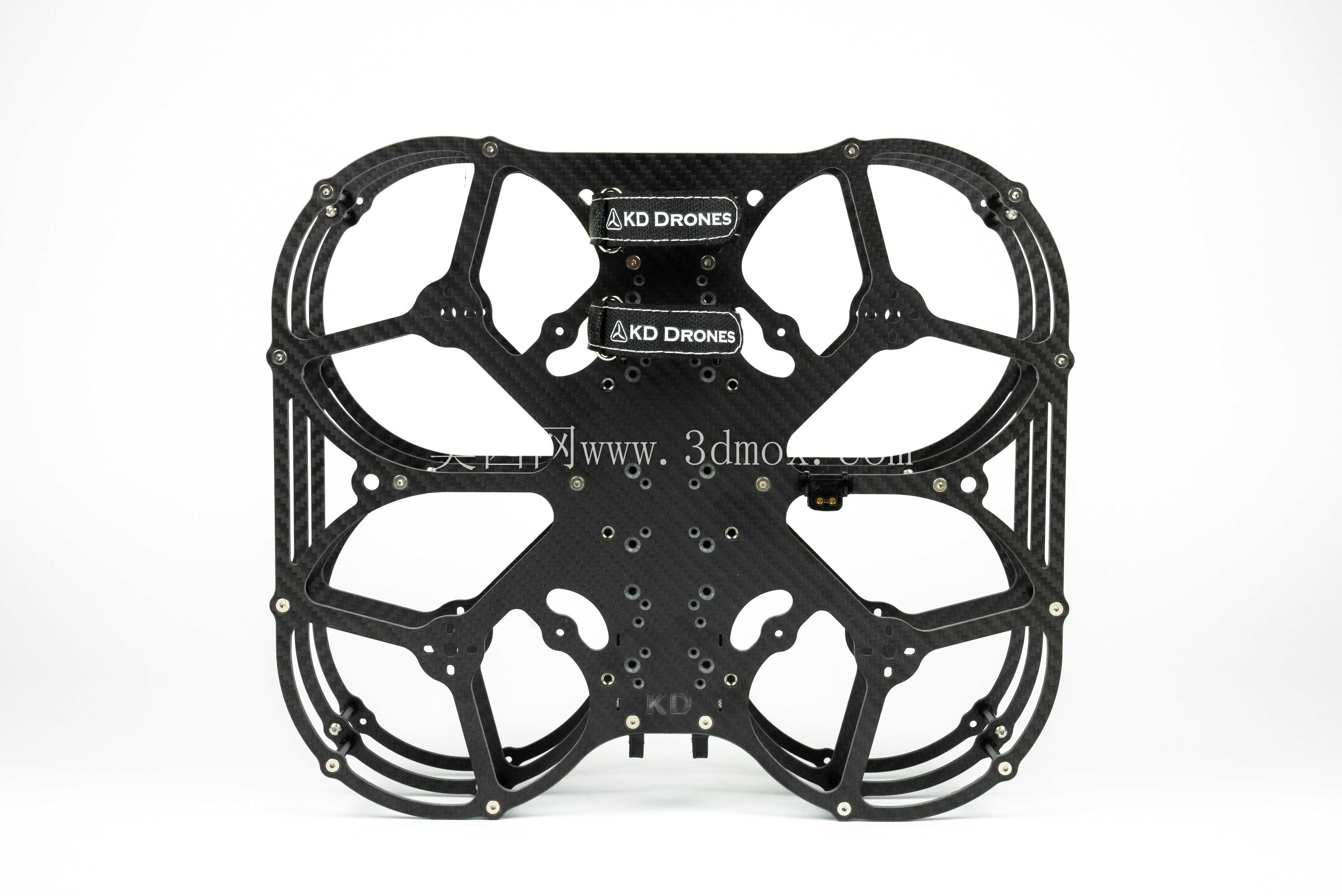

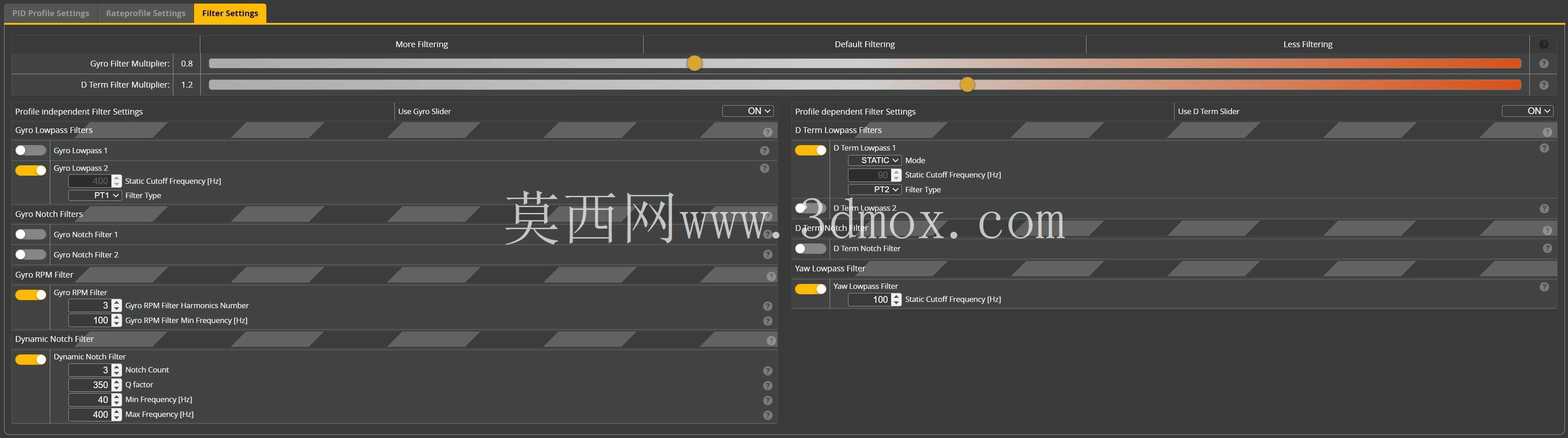

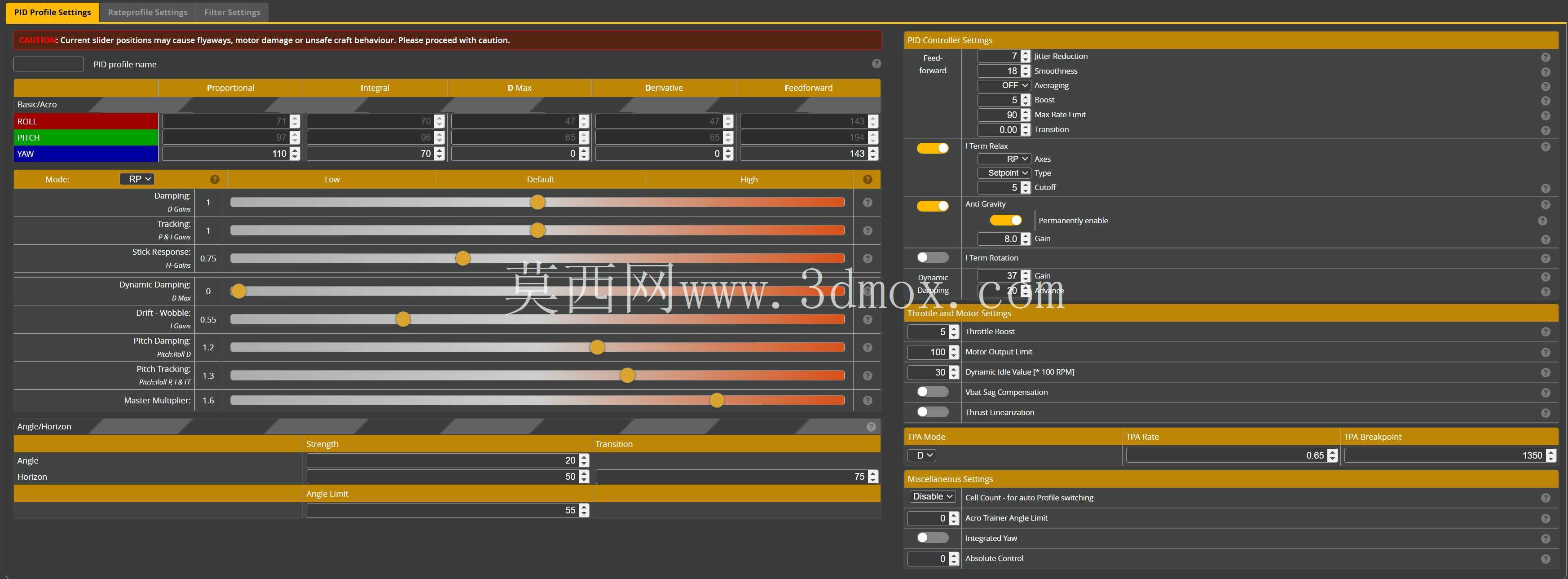

　　这款涵道式四旋翼机架主要面向室内影视拍摄、狭小空间穿越巡检类作业场景设计，整体采用全包围涵道一体化结构，区别于常规开放式旋翼机架，涵道环的存在可完全避免桨叶直接接触障碍物，在楼宇内部管线巡检、室内影视镜头跟拍、狭窄巷道侦查作业时，即便机架剐蹭墙面、管线或者障碍物，也不会出现桨叶打物炸机的情况，能大幅提升复杂狭小空间内的飞行安全性。机架主体结构采用碳纤维板材层叠加工成型，利用碳纤维材料高比强度、低自重的特性，在保证机架整体结构刚性的前提下尽可能降低起飞重量，预留的飞控、电调、图传、摄像头等航电设备安装位均按照行业通用安装孔位排布，可兼容主流的微型飞控、四合一电调以及数字图传设备，无需额外打孔修改即可完成航电装配。

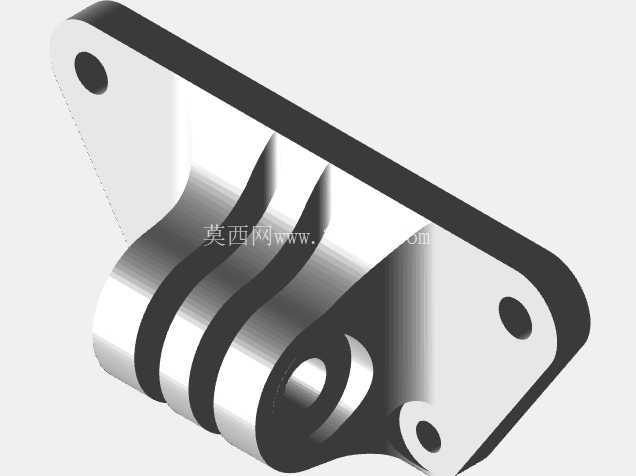

　　设计阶段针对涵道环的结构强度做了专项优化，涵道环与机臂主体采用一体化板材切割成型，避免了拼接结构带来的连接松动问题，涵道环内侧预留了桨叶安全间隙，适配对应尺寸的三叶螺旋桨，既保证桨叶旋转时不会触碰涵道内壁，又能利用涵道效应提升桨叶的气动效率，在相同动力配置下可获得更长的续航时间与更稳定的姿态控制表现。机架中部的设备安装区域做了分层安装设计，上层可放置飞控与GPS模块，下层可布置电池与电调，合理的重心排布设计让整机飞行时的重心落在旋翼升力中心位置，减少飞行时的姿态补偿量，提升飞行操控手感。机架前端预留了通用摄像头安装座，可适配不同尺寸的FPV摄像头以及运动相机，安装角度可根据飞行需求在一定范围内调节，满足不同拍摄视角的使用需求。

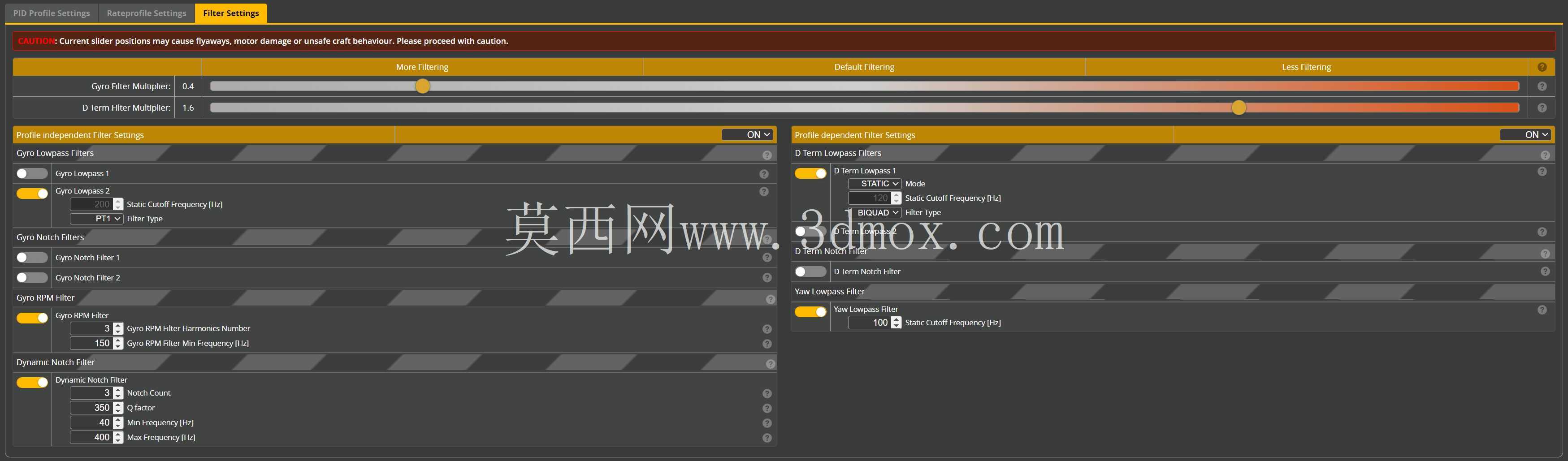

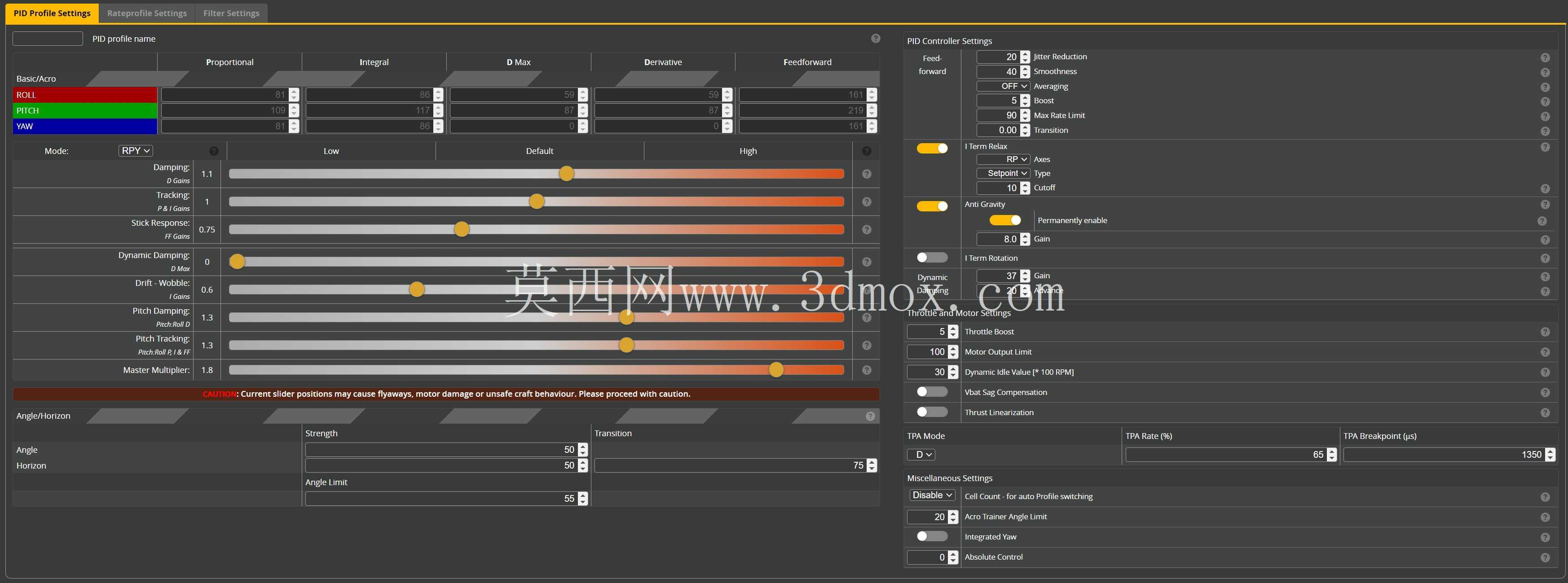

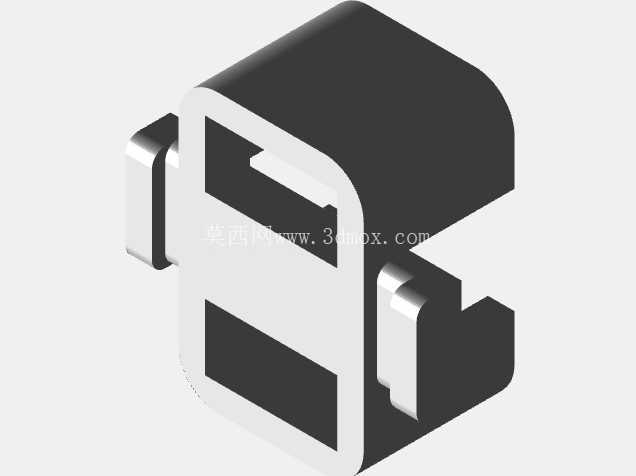

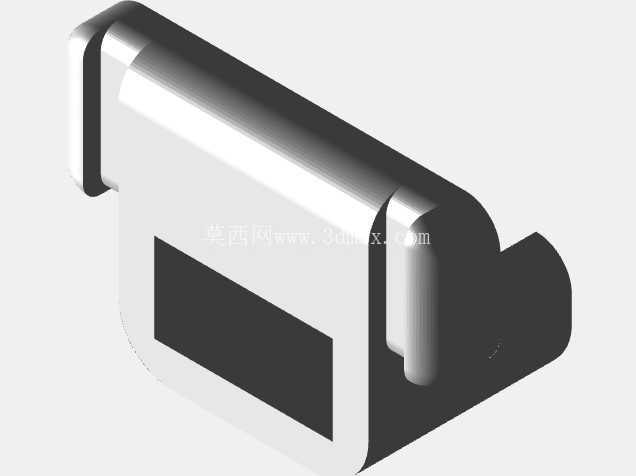

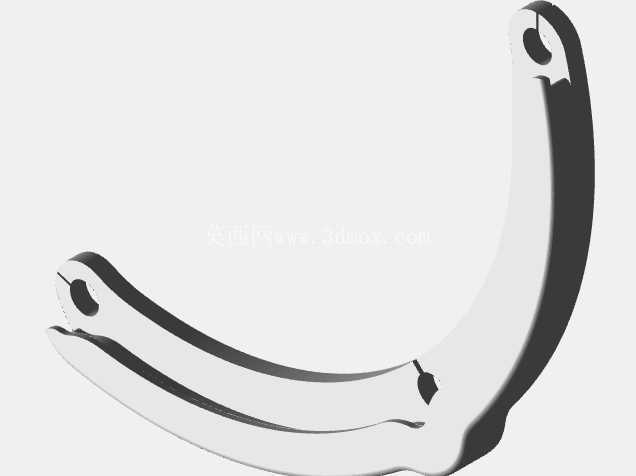

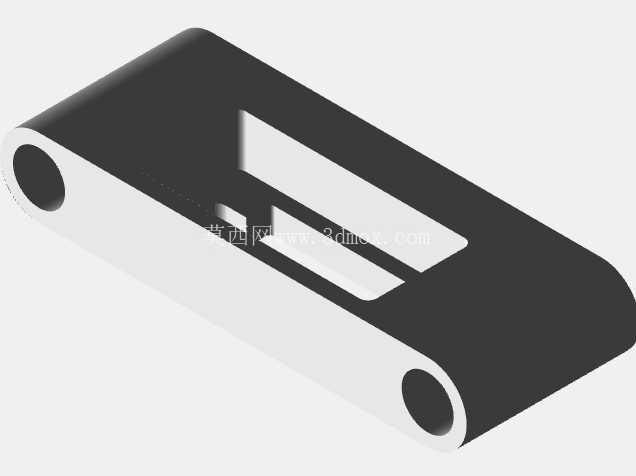

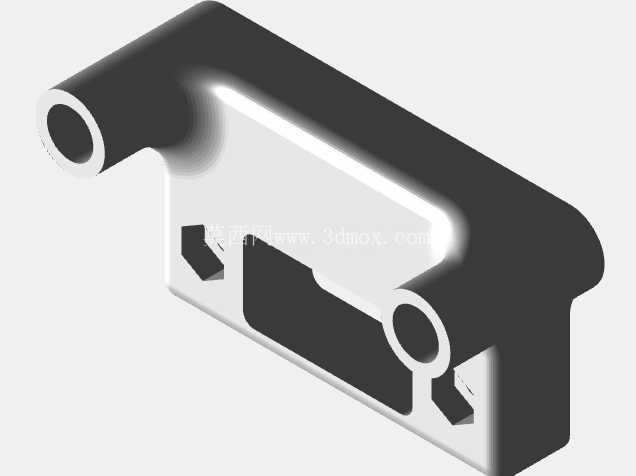

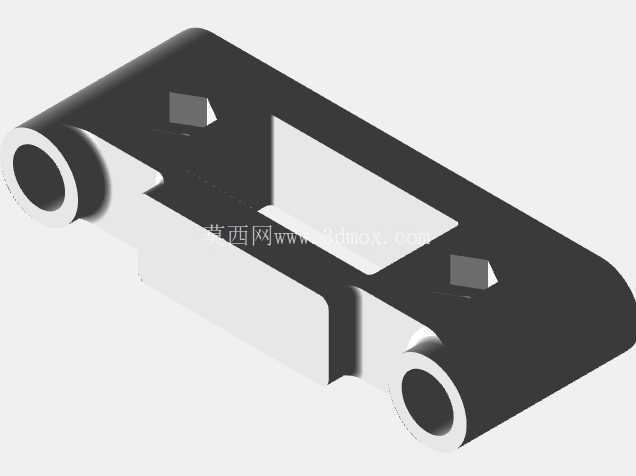

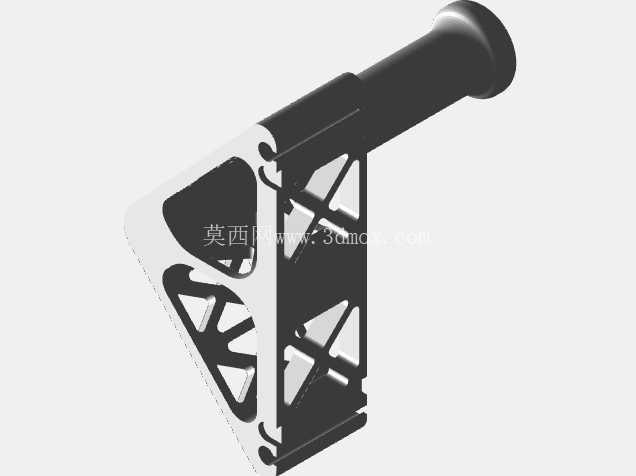

　　机架底部预留了XT90电源接口安装位以及落地缓冲脚架安装孔，脚架安装位可根据使用需求选择安装轻量化脚架或者直接拆除，脚架的存在可在降落时保护底部电池与图传天线，避免硬着陆时的设备冲击损伤。打印件部分采用TPU柔性材料制作，其中机架主体受力结构建议采用100%填充打印，保证连接强度，XT90安装座、手柄以及保险杠这类非主要受力部件可采用30%填充打印，在保证足够结构韧性的前提下降低打印重量，层厚设置为0.25mm时可获得较好的打印精度与结构强度，无需额外做表面处理即可直接装配使用。

　　机架的涵道环外侧做了圆弧过渡处理，在发生碰撞时可顺着障碍物表面滑开，避免机架卡滞在障碍物缝隙中，机臂位置的镂空设计既减轻了机架自重，又能给电调提供足够的散热空间，长时间大油门飞行时也不会出现电调过热的问题。整机装配完成后旋翼被完全包裹在涵道环内部，日常携带运输时也不用担心桨叶被外物磕碰损坏，同时涵道结构可降低桨叶切割空气产生的噪音，在对噪音有要求的室内拍摄场景下使用更具优势。机架的所有连接孔位均做了沉头设计，装配时螺丝头可完全埋入板材内部，不会出现凸起剐蹭涵道内桨叶的情况，连接位置均采用金属预埋螺母配合螺丝锁紧，多次拆装也不会出现碳纤维板孔位滑牙的问题，提升机架的整体使用寿命。
