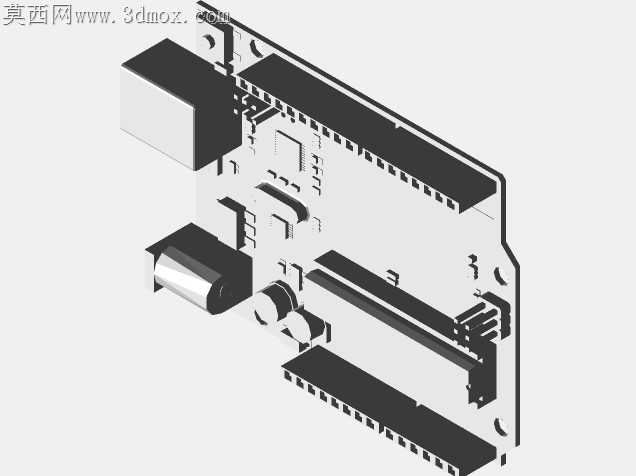

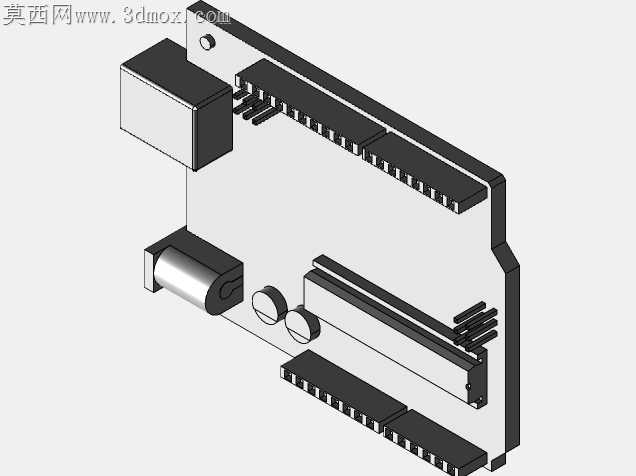

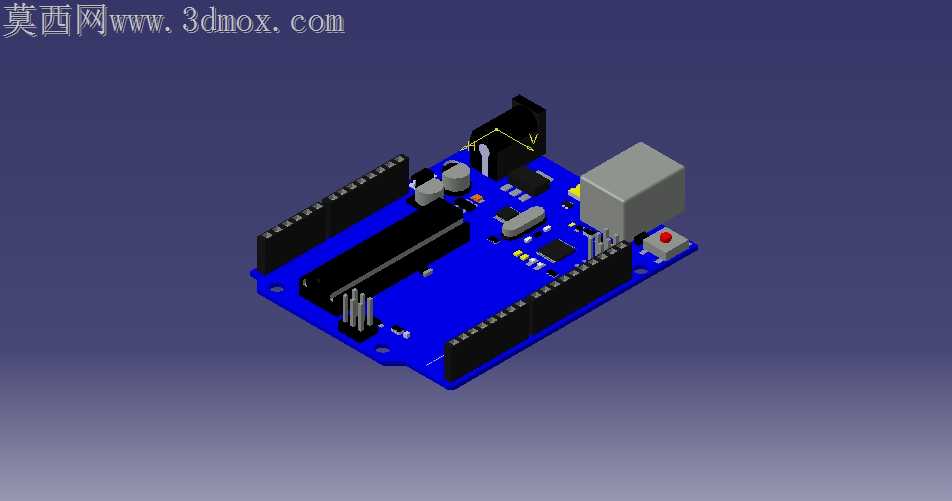

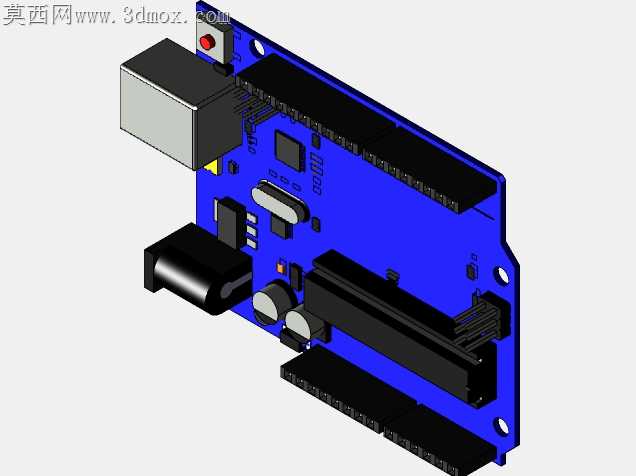

Arduino uno R3开源控制板精细三维结构

实训场景里学生搭建开源硬件项目时，常因对板载元件排布、接插件空间余量认知不足，出现外接模块干涉、排针焊装偏移、外壳适配卡滞的问题，这套三维结构完全围绕竞赛实训的实操需求还原细节，没有做多余的外观美化，每一处尺寸都贴合实物的装配公差要求。板上USB接口的金属外壳特意做了0.2mm的壁厚差还原，对应实物冲压外壳的拼接缝隙，学生做外壳建模时能直接参考避让尺寸，不会出现接口插不进外壳开孔的低级错误。直流电源座的卡扣凸起、引脚弯折角度完全复刻实物的注塑件结构，焊盘位置预留了0.15mm的焊锡堆积余量，对应实训中手工焊接时的焊料厚度，模拟装配时不会出现引脚顶到PCB板的穿模问题。蓝色PCB板的四个安装孔做了沉台细节还原，对应实物孔位的金属化层厚度，搭配铜柱固定时能准确计算支撑高度，避免叠装扩展板时出现板间挤压短路的隐患。板上排母的塑胶基座、插针的分段结构都做了拆分还原，不是整块的拉伸实体，学生练习装配约束时，可以单独给每根插针设置轴向配合，理解接插件的对位逻辑，不用再对着模糊的实物照片猜内部结构。复位按键的键帽弧度、轻触开关的按压行程预留了0.3mm的活动间隙，做运动仿真时能模拟按键按下的真实状态，不会出现硬干涉报错。板载晶振、电容、电阻的排布完全遵循实物的布线避让逻辑，电源区域的大电容特意做了高度差标注，学生叠装传感器扩展板时，能提前预判元件高度冲突，不用反复拆焊实物调整。ATmega主控芯片的引脚间距、芯片本体的倒角细节都做了精准还原，对应实训中芯片焊接的对位基准，新手练习贴片焊接前，可以在三维环境里反复模拟焊盘对位，减少实物焊接的连锡、错焊概率。电源指示灯、LDE引脚的位置做了颜色区分标识，对应实物的丝印层位置，学生接线时能快速对照三维模型找引脚，不用反复翻查引脚图。整个结构没有做冗余的曲面美化，所有棱角、倒角都对应实物的加工工艺，PCB板边缘的V-CUT加工痕迹、USB接口金属壳的冲压毛边细节都有体现，能让学生在实训阶段就接触到真实工业产品的加工细节，而不是停留在理想化的光滑模型认知里。
