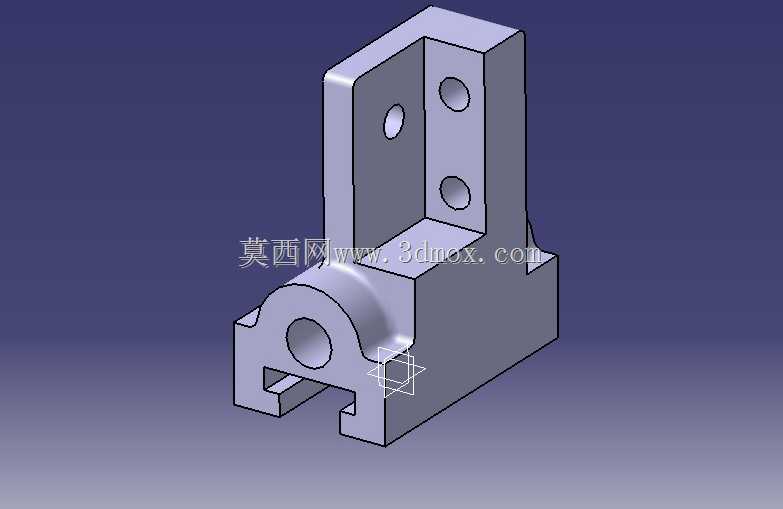

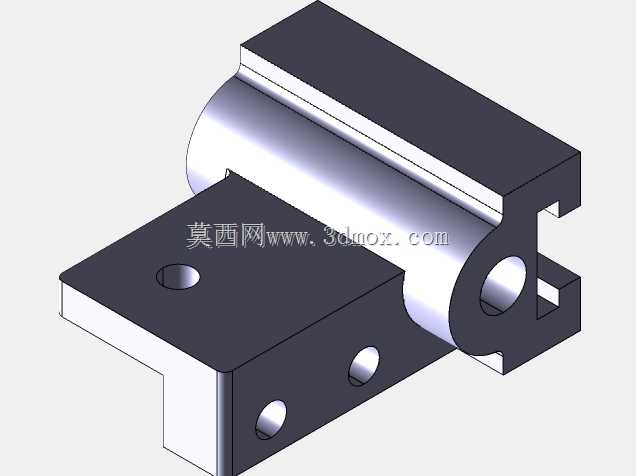

Catia初学练习用机械安装支座

　　这款支座类结构件是面向三维建模入门练习搭建的典型机械装夹支撑构件，整体采用方块基体搭配圆柱轴套的组合构型，在常规小型工装、桌面实验台架、轻载导向机构里都能见到同类型结构的实际应用。从实际使用场景来看，这类构件常作为直线导向单元的固定基座使用：圆柱段的内孔可以穿入光轴，为滑动衬套或者直线轴承提供安装定位位，侧面开槽的卡爪结构可以配合锁紧螺钉抱紧轴件，调整到位后直接锁死，不需要额外加工轴面定位槽，在小批量自制设备、教学实验台、3D打印机改装机架里非常常见。底板部分做了下沉式平面设计，三个分布在不同位置的通孔分别承担不同的安装功能：靠近端部的大孔可以穿入内六角螺钉，把整个支座锁固在设备安装基板上，侧面两个横向通孔既可以作为紧定螺钉的过孔，

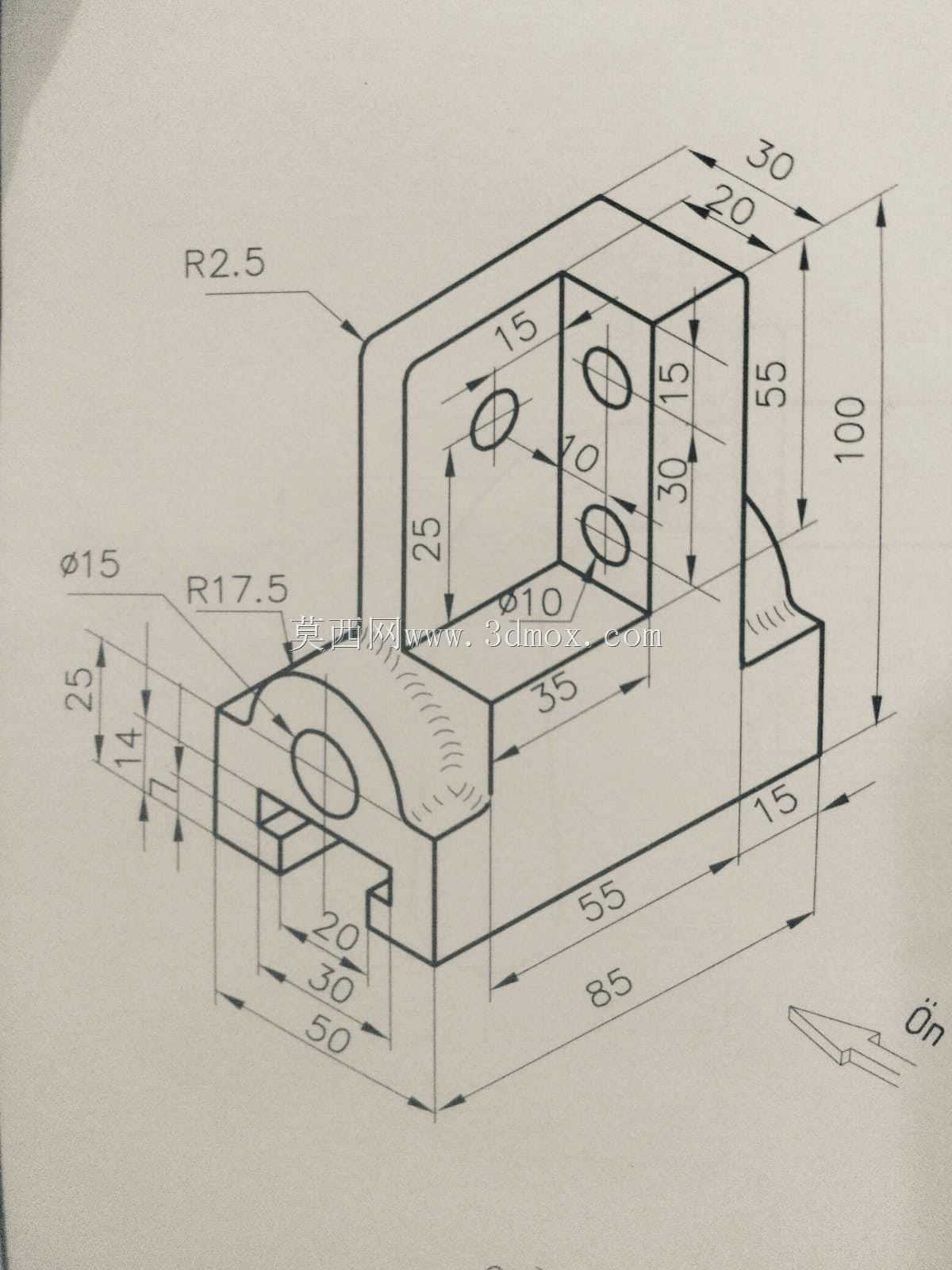

　　用来锁紧穿入轴套内的导向轴，也可以接入油嘴给内部滑动面加注润滑脂，长期往复运动时避免轴孔干磨。设计思路上完全遵循入门建模的训练逻辑：先拉伸出底部矩形安装底板，再叠加圆柱轴套实体，之后通过切除命令完成内孔、侧面开槽、各安装孔的特征制作，所有特征都采用最基础的拉伸、切除、圆角命令完成，没有复杂曲面或者特殊建模特征，非常适合刚接触三维建模的从业者熟悉实体建模的基础操作逻辑。外形边界方面，整体长度控制在小型工装常用的安装尺寸区间，底板厚度足够承受轻载导向的倾覆力矩，圆柱轴套的外径和内孔比例按照常规直线光轴的配套尺寸设定，侧面开槽的宽度预留了锁紧变形量，锁紧螺钉拧紧时开槽处可以产生微量弹性变形，抱紧内部轴件又不会出现基体断裂。

　　安装时底板的下平面为定位基准面，和设备台板贴合后穿入固定螺钉完成初定位，导向轴从轴套内孔穿入，调整好同轴度和行程位置后，拧入侧面横向孔的紧定螺钉，侧面开槽收窄即可锁定轴的位置，端部的异形卡槽还可以嵌入限位挡片，给滑动部件提供行程硬限位。这类结构看似简单，却覆盖了机械支撑件最核心的设计要点：基准面选择、安装孔位布局、锁紧变形槽设计、轴孔配合公差预留，初学者在建模过程中可以同步理解实体特征和实际加工、装配的对应关系，每一处切除特征都对应实际机加工的钻孔、铣槽工序，每一个凸台结构都对应零件装配时的定位需求，没有冗余的装饰结构，完全以功能实现为核心。在轻载输送线的导向挡架、小型检测设备的传感器安装支架、桌面数控小铣床的轴座固定场景中，这种构型的支座都可以直接适配，不需要复杂的二次改型，建模时预留的孔位间距也符合常规工业铝型材的安装孔距标准，可以直接固定在欧标铝型材机架上，适配性很强。
