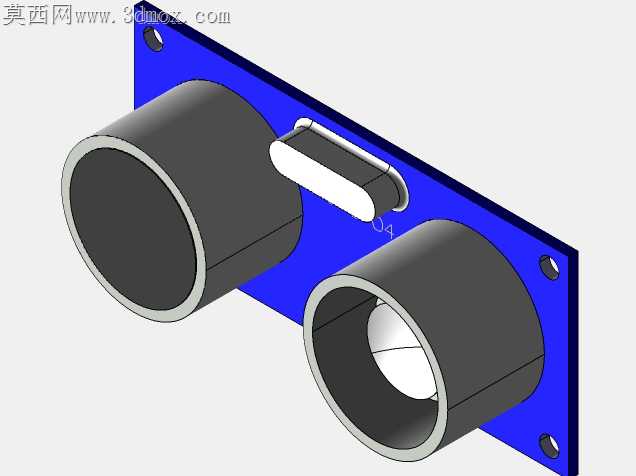

HC-SR04超声波测距传感组件结构设计

嵌入式测距场景里，HC-SR04这类超声模块最容易被忽略的是安装板与换能器筒体的配合公差，不少手板打样时直接按标称尺寸做孔位，装完才发现筒体压入后出现微偏，两个换能器的声轴不平行，近距离测距时回波接收角偏移，直接导致20cm内的测距数据跳变误差超过15%。这个模型里安装法兰板的四个固定孔做了0.1mm的沉台避让，不是单纯为了螺丝头埋入，而是考虑PCB板贴装时焊脚的凸起余量，避免锁付螺丝时PCB被硬顶变形，扯动换能器的引脚焊盘造成虚焊隐患。两个换能器筒体和安装板的配合段做了0.05mm的过渡配合公差带，筒体根部加了一圈0.2mm的止位凸环，压装时凸环贴死安装板正面，不用额外打胶就能保证两个筒体的端面齐平度控制在0.08mm以内，声轴平行度自然满足测距精度要求。侧边的接插件安装位做了斜角导向槽，插拔排线时不会因为对位不准刮伤插座的塑料卡扣，很多同类型模块的接插件位直接做直角槽，现场装配时工人盲插很容易把插针顶弯，返修时要拆整个模块，耗时耗力。安装板的边角做了R1.5的圆角过渡，不是为了外观好看，是考虑模块装在小型机器人外壳内部时，不会刮伤内部的飞线，之前做竞赛实训时见过不少学生做的小车，模块板边角锋利，跑起来震动把电源线绝缘皮磨破造成短路。换能器筒体的内壁做了细微的消声纹理，不是光滑圆柱面，能减少筒壁内部的声波多次反射杂波，让回波信号更干净，不用额外在软件里做过多的杂波过滤算法，降低主控的运算负担。法兰板上的定位孔间距严格匹配通用面包板、舵机支架的安装孔距，不用额外做转接板就能直接装在各类开源硬件平台上，适配性更强。接插件旁边的小凸台是给预留的滤波电容留的安装位，模块供电有纹波时，电容直接贴装在凸台上，引脚长度最短，能最大程度降低电源噪声对超声接收电路的干扰，很多量产版本的模块忽略这个细节，在电机旁边工作时经常出现误触发。
