无人机航模无线电遥控发射机结构

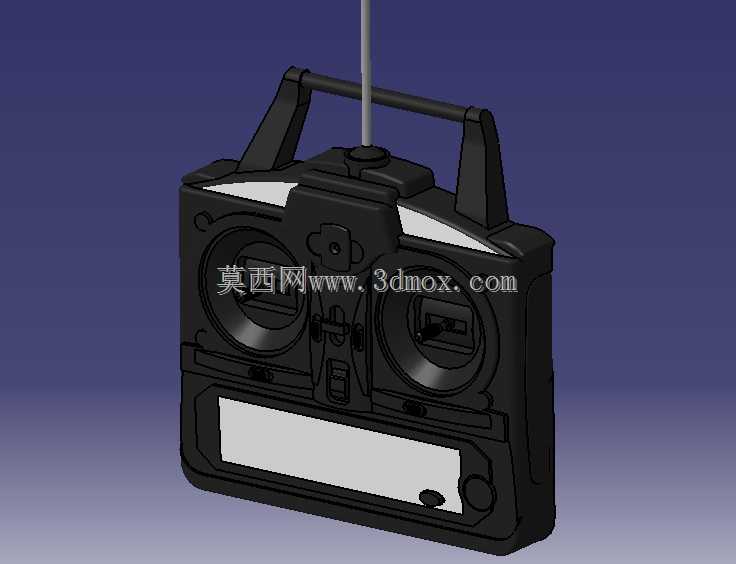

　　这套手持无线电控制器主要面向航模、无人机、小型遥控车辆及实验型移动平台的操纵场景，结构上围绕长时间单手握持、双手拇指操作和户外快速调试展开。整机采用近似矩形的立式壳体，正面布置两组摇杆安装区域，侧上方设置显示屏窗口，顶部和侧边预留开关、旋钮、天线及挂带结构的安装位置，能够覆盖比例通道控制、状态参数查看、模式切换和信号发射等典型功能。

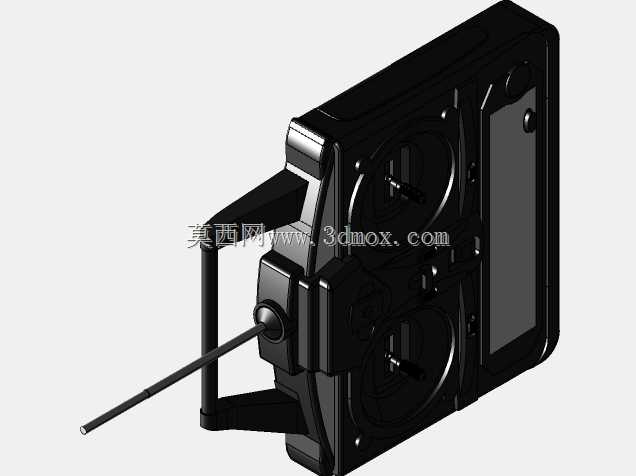

　　从实际使用来看，发射机并不只是一个外壳造型，而是人机交互、电子控制和射频发射的集成载体。正面左右摇杆区域对应俯仰、横滚、航向、油门等操纵量，操作者通过拇指的细微动作输出连续比例信号；显示屏区域用于呈现通道数值、电池状态、制式参数和回传信息，周边按键与拨杆则承担菜单选择、飞行模式切换、辅助通道通断等任务。外置细长天线从壳体侧部伸出，在结构建模中需要考虑旋转、收纳或折叠后的空间关系，避免天线与手部、支架、包装箱发生干涉。

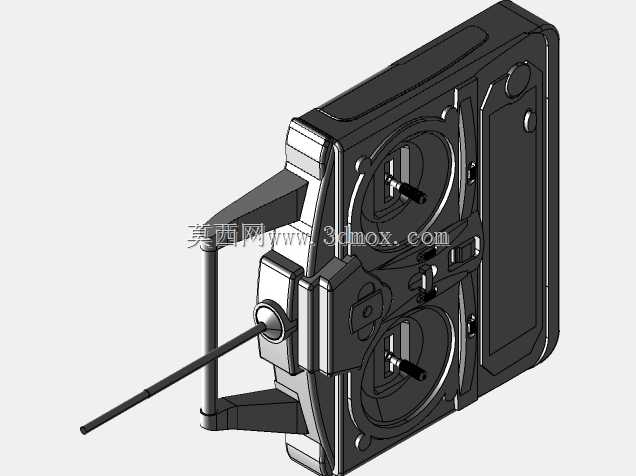

　　壳体设计采用前后壳对合的思路，外侧可见加强筋、螺钉柱、止口和局部包覆区域的轮廓。前壳重点保证摇杆孔位、显示窗口和按键孔的相对位置，后壳则承担电池仓、主板固定、配重和握持贴合等功能。壳体边缘做了明显的圆角和斜面过渡，既减少手持时的棱角压迫，也有利于注塑成型时的材料流动和脱模。背部与侧面的凹凸造型并非单纯装饰，它们对应手指握持区、防滑区以及内部元器件避让区，在外观曲面和内部堆叠之间形成比较直接的结构映射。

　　摇杆组件是整机精度和手感的核心。模型中两个圆形安装区需要预留摇杆座、电位器或霍尔传感器、回中机构、限位压板以及防尘圈的装配空间。摇杆轴线间距、拇指触达范围和面板倾角共同决定操作舒适度：间距过小会增加双手拇指互相干扰的概率，过大则使手腕长期外展；面板若完全垂直，拇指按压方向不够自然，因此上部壳体通常会形成一定后仰角度，让操作者在站立或坐姿下都能保持放松的操纵姿态。

　　显示窗口位于一侧面板，设计时需兼顾可视性和防护性。屏幕不能过于贴近摇杆运动包络，否则调试拇指动作时容易误触；窗口周边需要留出遮光唇边、透明镜片、密封胶圈或卡扣槽的位置。对于户外设备而言，显示区域还要考虑跌落时的受力路径，通常通过周边凸台、加厚边框和内部缓冲间隙降低屏幕直接受冲击的风险。侧边的拨杆、旋钮和滑动开关在三维布局中应按功能频率分区，高频使用的控制件放在拇指或食指容易到达的位置，低频设置件则可布置在较内侧，减少误碰。

　　安装边界方面，整机外形需要同时满足手持、支架固定和包装箱收纳三种状态。手持状态下，壳体宽度、厚度和背部弧度决定手掌贴合度；支架或托架固定时，背部不能有突兀的凸起影响支撑面；收纳状态下，天线、摇杆和顶部拨杆都是外伸件，需要在模型中明确最大轮廓尺寸。摇杆帽顶端通常高于面板，是运输中最容易受压的部位，因此壳体外形或周边保护边应形成一定高度，避免包装箱直接压到操纵杆。天线旋转后也会改变侧向包络，在干涉检查时不能只看静止展开位置，还应扫略其转动范围。

　　内部结构规划可按主板、射频模块、电池、摇杆座和人机接口五层理解。前壳内侧对应摇杆座设置连接柱，后壳内侧布置电池仓和主板支撑筋，射频部分尽量靠近天线出线端，减少走线迂回；电池仓需要考虑取放间隙、电极避让和仓盖锁紧方式；线缆从摇杆、开关、屏幕到主板的路径应沿壳体内侧筋位布置，避免压在壳体合模面上。散热需求虽然不如大功率设备突出，但在密闭壳体内仍应为电源稳压和发射模块保留空气间隙，避免局部热量集中影响电子件稳定性。

　　从结构建模角度看，这类产品的难点在于外观曲面、握持人机和内部装配的协同。外观上的每一条折线都可能对应内部螺钉柱、电池边界或开关安装位；面板上的每个开孔都要与密封、防尘和装配公差联动。建模时应先建立人体握持和主要元器件的控制骨架，再确定壳体分模线、摇杆孔、显示窗和天线座位置，最后细化按键、卡扣、筋位和保护边。对于需要后续开模或样机加工的设计，还应关注壁厚均匀性、拔模方向、螺丝柱根部补强以及壳体合模后错位控制，使三维数模不仅能呈现发射机外形，也能支撑结构评审、装配验证和手板制作。
