可调角度千分尺夹持固定支架结构

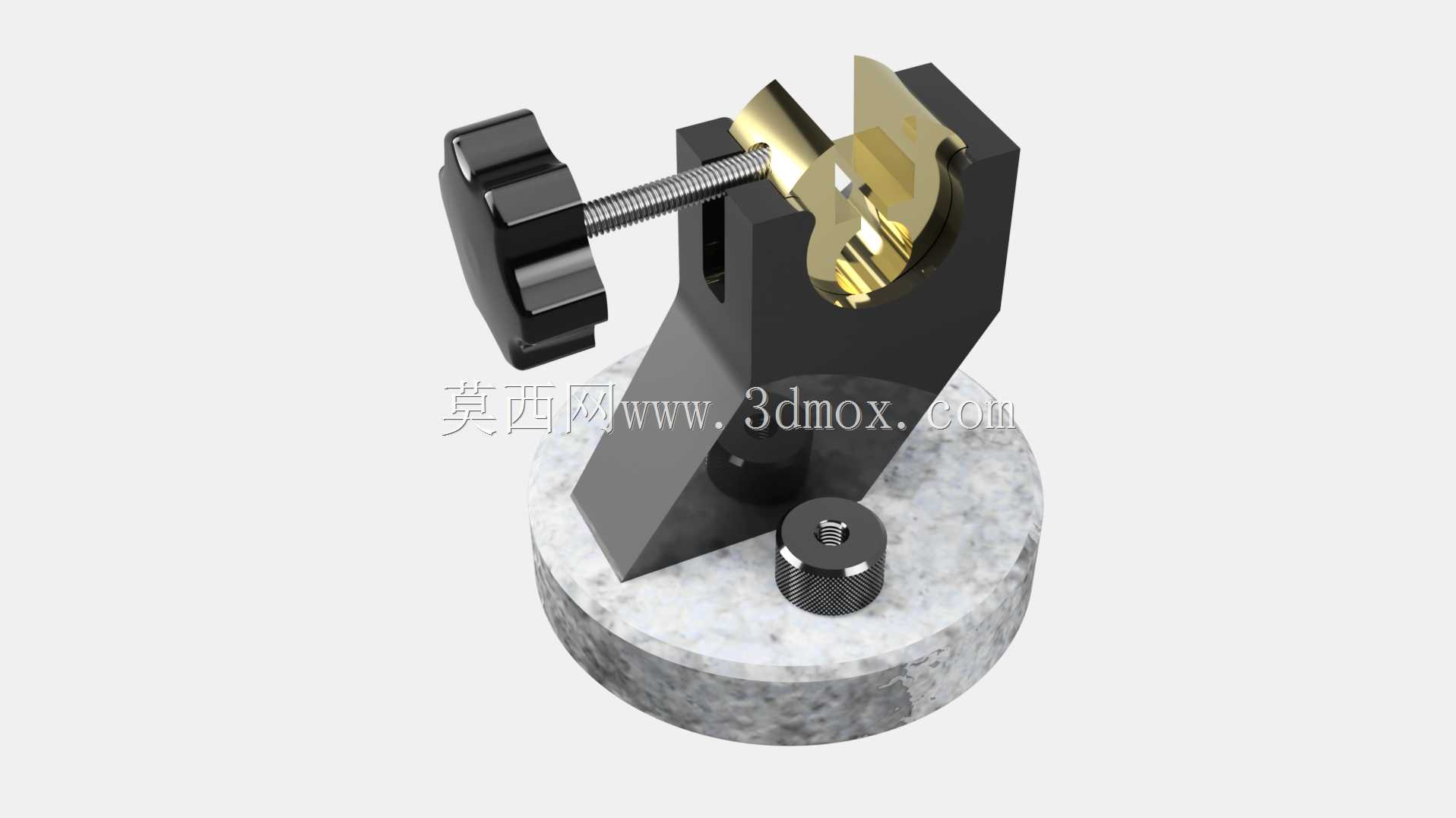

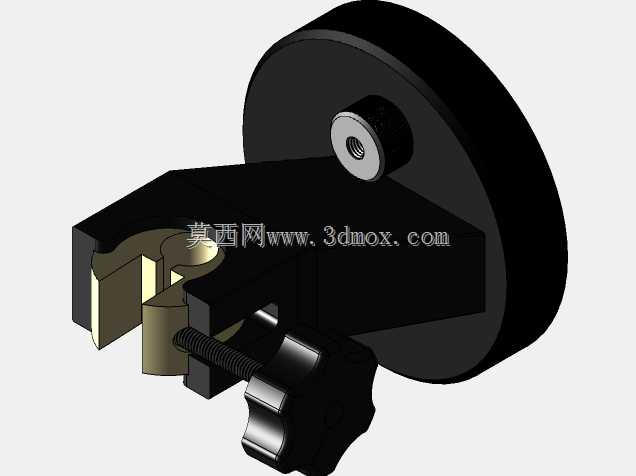

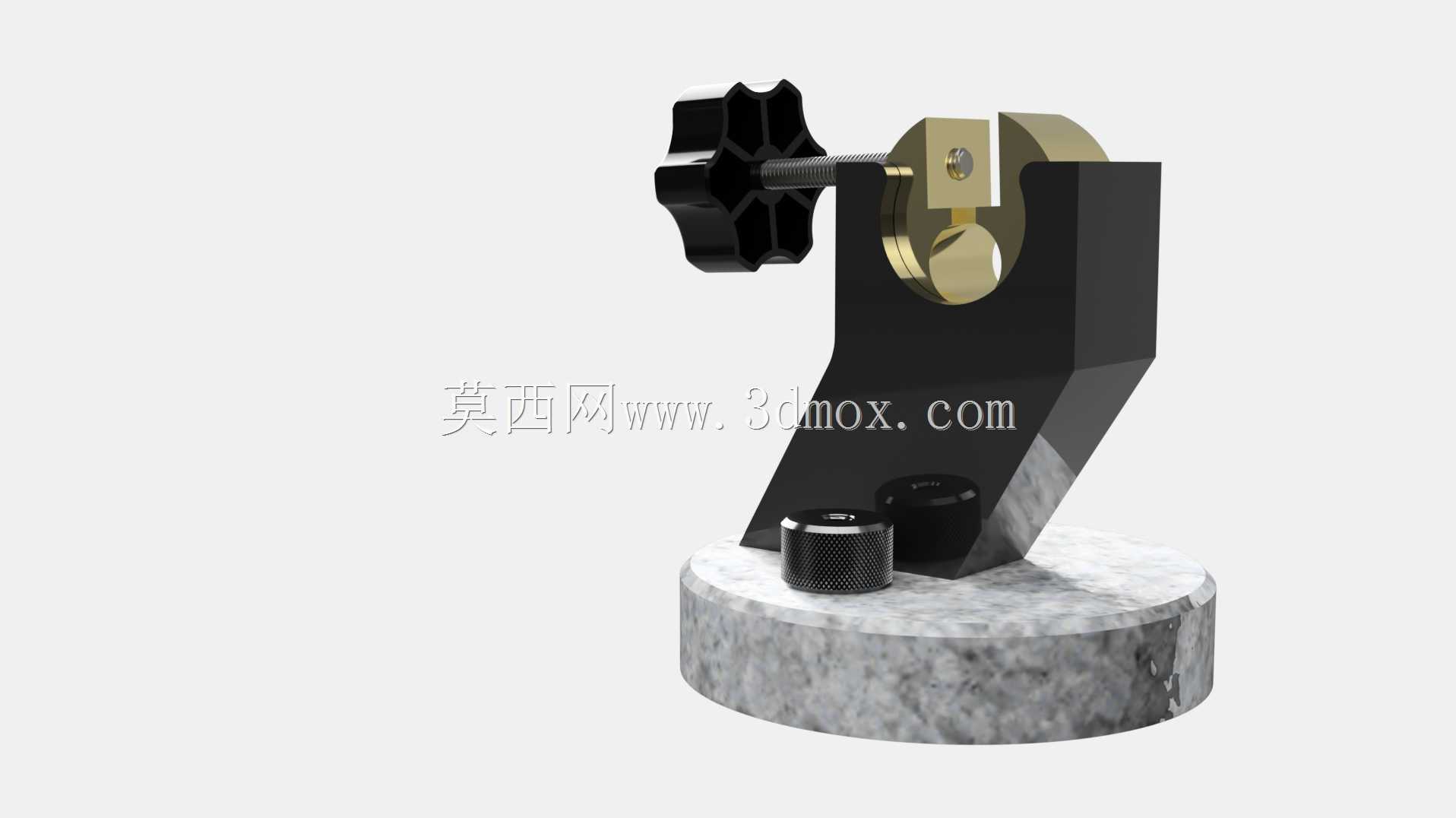

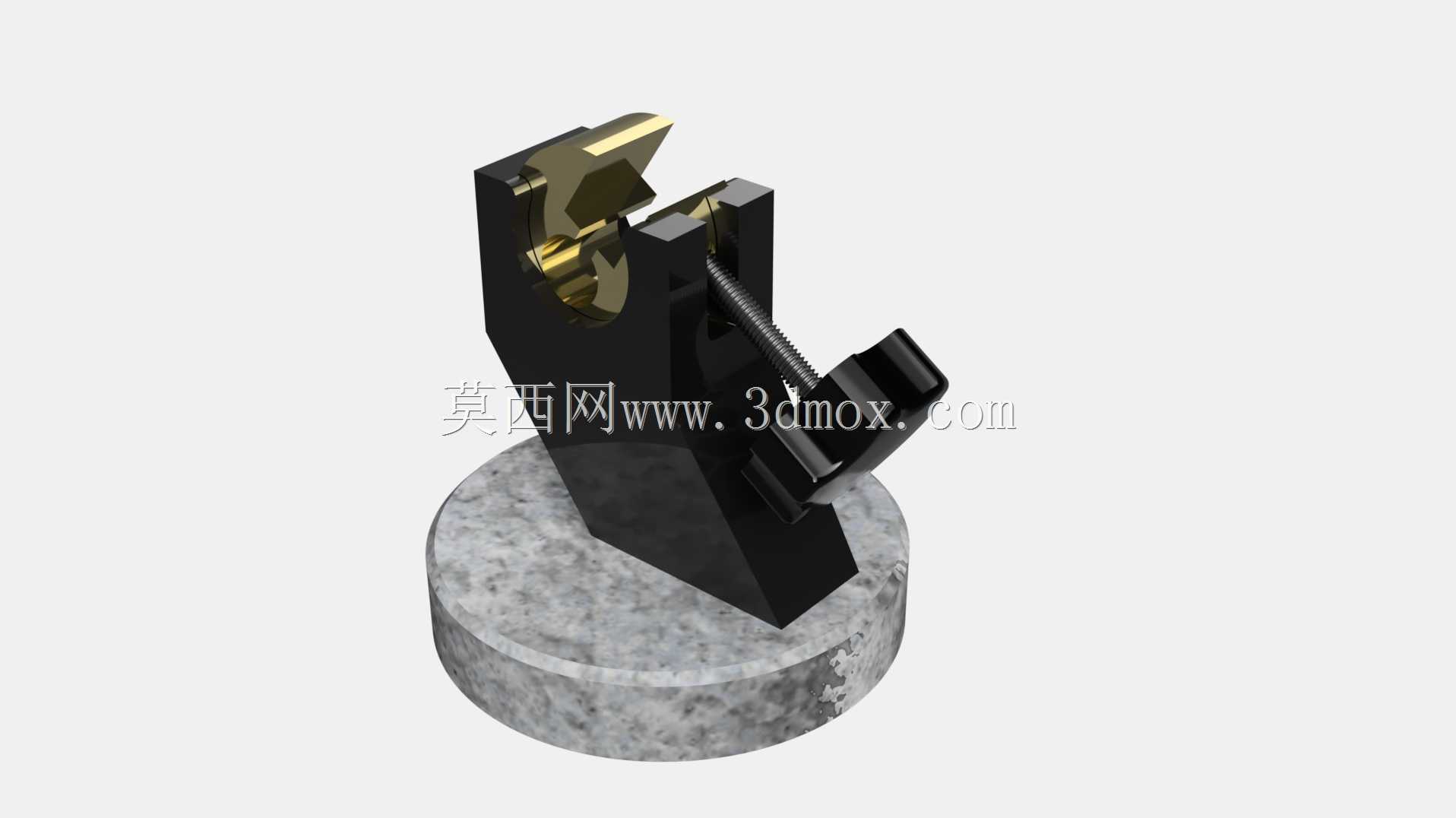

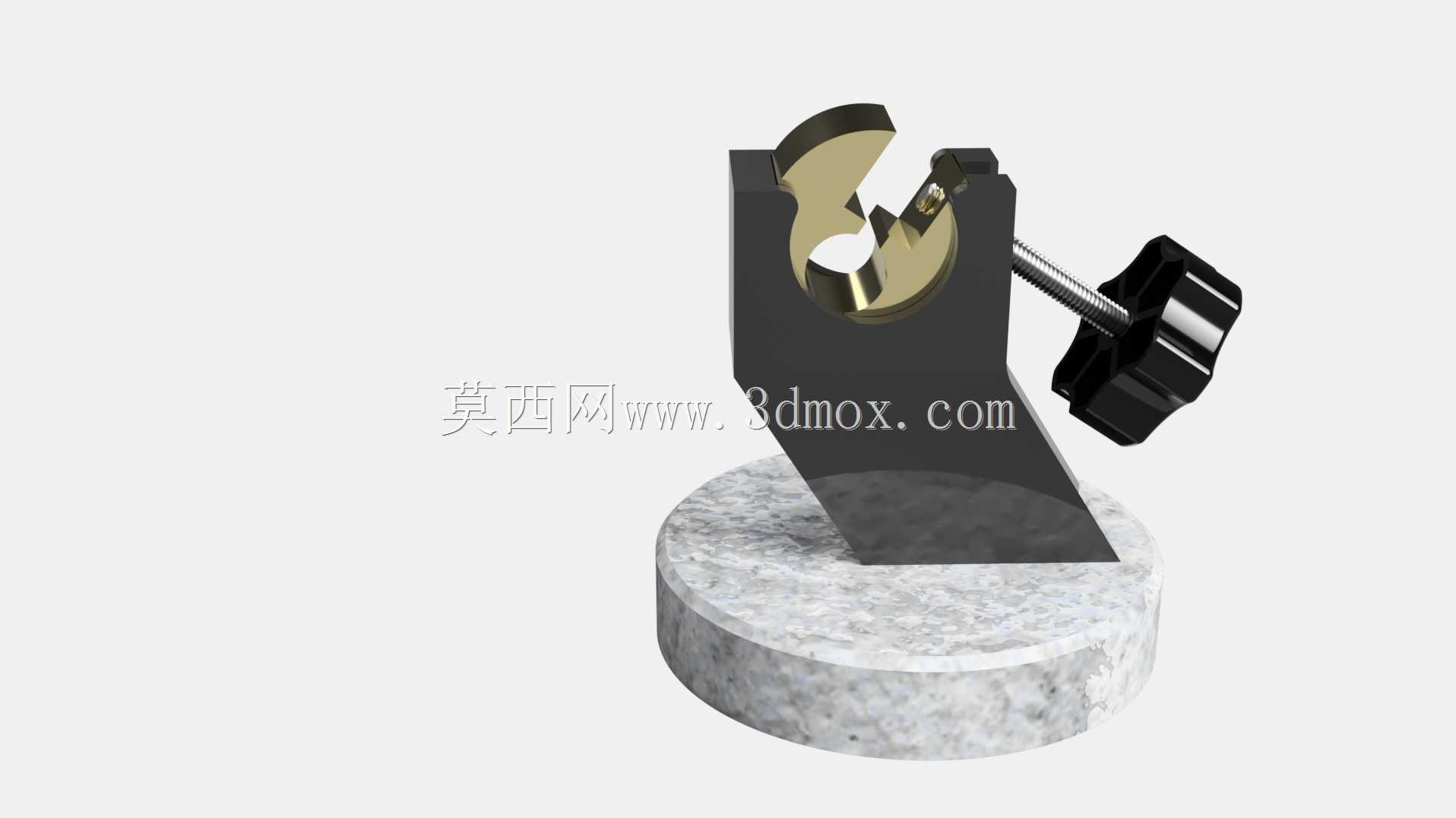

在机加工车间的工序间检测、计量室的精密校准场景中，千分尺作为常用接触式长度测量量具，手持操作时容易因为施力不均、握持角度偏移带来测量误差，尤其是批量检测小尺寸工件时，长时间手持千分尺会提升操作人员的疲劳度，直接影响检测效率与数据一致性，这款千分尺夹持支架就是针对这类场景设计的辅助固定工装。支架底部采用圆形配重底座设计，大直径的接触底面可以放置在大理石检测平台、木质检验工作台等常见检测工位台面上，依靠自身配重保持整体稳定性，不需要额外打孔安装固定，不会破坏工作台面结构，挪动位置时也无需拆装，适配多工位流转的检测需求。支架的夹持主体采用立式支撑结构，上部设置V型定位卡口，卡口的型面匹配千分尺尺架的圆弧轮廓，放置千分尺时可以快速实现径向定位，避免千分尺在夹持过程中出现转动偏移。角度调节与锁定结构是这款支架的核心设计，支撑臂与底座连接位置设置了可转动的铰接结构，配合侧置的滚花拇指锁紧螺丝，不需要额外使用内六角扳手、螺丝刀等辅助工具，操作人员直接用手拧动螺丝就可以调整夹持端的倾斜角度，调整到适配操作人员观测读数、适配工件放置姿态的角度后，拧紧螺丝即可将夹钳锁定在当前角度，不会因为测量时的施力出现角度滑移。除了固定常规外径千分尺之外，支架的卡口预留了足够的调节余量，也可以适配不同量程的测微头、杠杆千分尺的固定需求，在需要固定测微头做批量高度检测、小行程位移检测时，也可以将测微头夹持在该支架上作为简易测量台使用。设计时充分考虑了操作便利性，锁紧螺丝的滚花纹路做了加深处理，即使操作人员佩戴薄款劳保手套也可以顺利拧动，不会出现打滑的情况；夹持卡口的接触位置没有做尖锐边角处理，避免装夹千分尺时刮伤尺架的漆面或者金属表面，保护量具的外观与测量基准面。支架整体的安装边界控制在较小范围内，圆形底座的直径不会占用过多检测台面空间，即使在摆放了多件待检测工件、多个量具的 crowded 检测台上，也可以灵活放置，不会和其他工装、工件产生干涉。在实际使用中，这款支架可以将千分尺稳定固定在合适的操作高度，操作人员只需要单手扶持工件对准千分尺测砧与测微螺杆，另一只手转动千分尺棘轮即可完成测量，大幅降低长时间手持千分尺的劳动强度，同时因为千分尺位置固定，每次测量的施力方向保持一致，也能有效减少人为操作带来的测量误差，提升批量检测的数据重复性。
