多层工业厂房钢结构框架三维设计

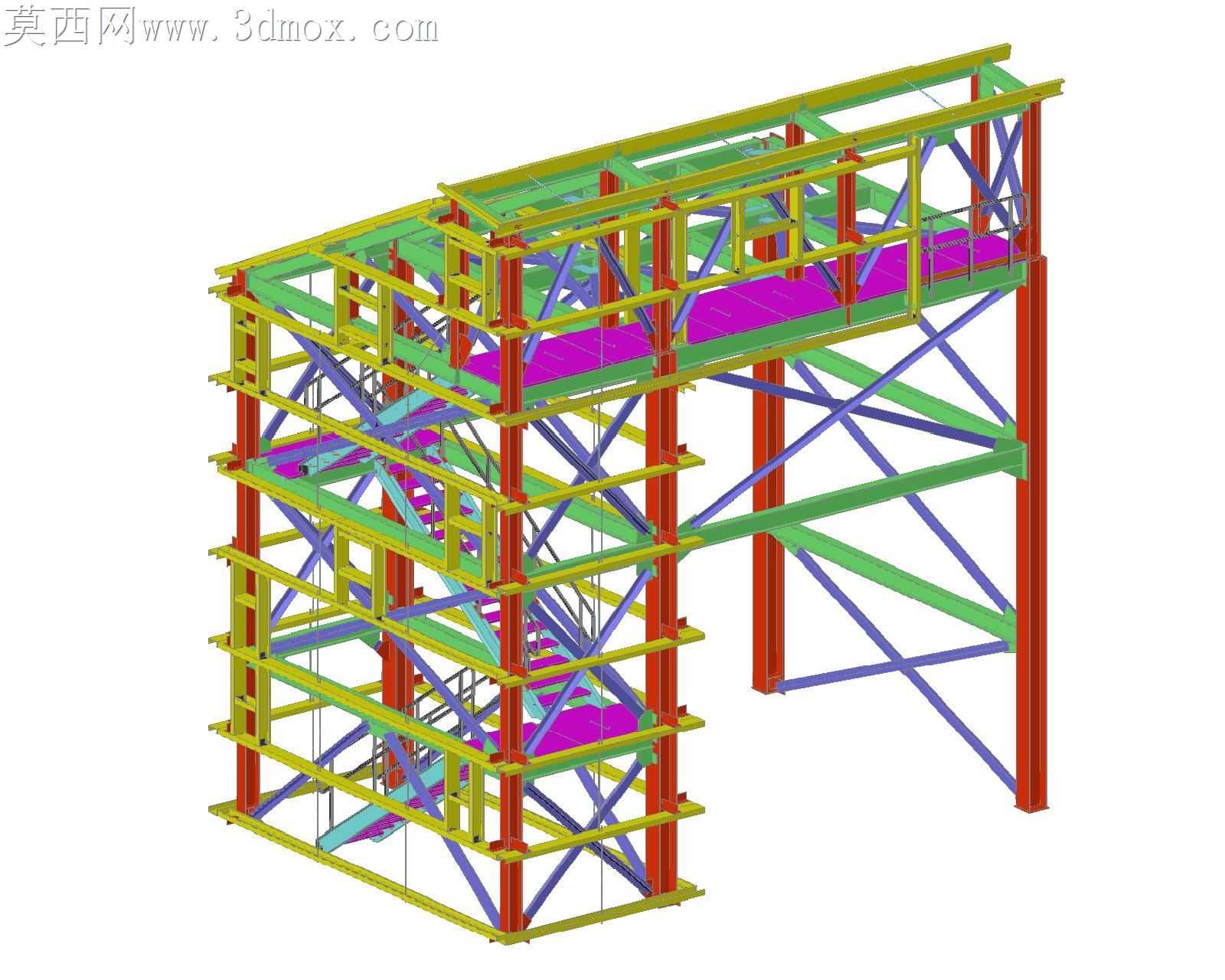

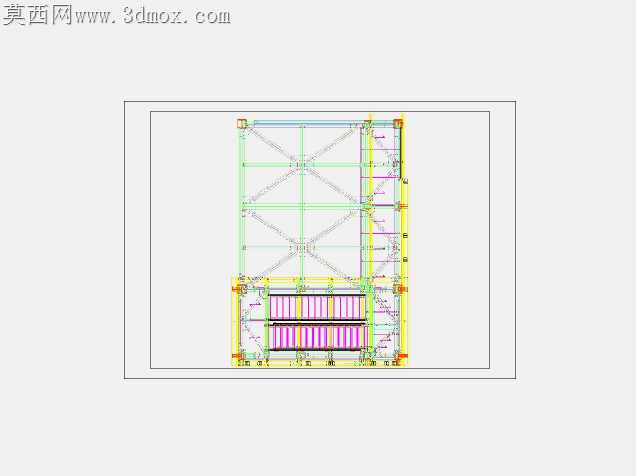

现场拼装多层钢框架时，最容易出现的问题是柱脚定位偏差后，上层梁系的累计误差会顺着竖向逐层放大，最终导致平台板铺设时出现大面积缝隙，斜撑节点无法对位的情况。这套框架在柱段拼接位置预留了2mm的轴向调整余量，每根立柱的对接端都做了铣平处理，避免现场焊接时因端面不平整产生的附加弯矩传递到上层梁节点。不同颜色的构件对应不同的受力分区，红色立柱作为主要竖向承重构件，截面选型时特意加大了弱轴方向的惯性矩，抵消外侧悬挑段带来的偏心荷载，绿色主梁沿横向布置时，在与柱连接的节点处加了横向加劲肋，防止梁端受剪时出现腹板局部屈曲。紫色的平台铺板下方间隔布置了次梁，次梁间距控制在1.2米以内，既可以满足常规工业生产的楼面荷载要求，也能避免铺板过薄产生的震颤感。蓝色的交叉斜撑没有采用全焊接连接，而是在端部预留了螺栓孔位，现场安装时可以先通过螺栓临时固定，调整完框架整体垂直度后再进行终拧和焊接，减少安装过程中的应力锁死。内置的钢楼梯踏步板做了防滑构造处理，梯段与平台梁的连接位置特意避开了主梁的受拉区，防止人员长期通行产生的动荷载对主梁受力造成不利影响。框架外侧的悬挑段没有额外设置落地支撑，而是通过斜向撑杆将荷载传递到内侧主柱上，既节省了底部空间，也避免了不均匀沉降带来的支撑失效问题。节点设计时所有焊缝都避开了应力集中的转角位置，梁柱交接处做了圆弧过渡处理，减少长期荷载作用下的疲劳裂纹产生概率。不同构件的连接孔位都做了同轴度校验，现场拼装时不需要额外扩孔就能顺利对位，大幅降低高空作业的调整时间。铺板与次梁的连接采用间断焊，既保证连接强度，也能避免连续焊接带来的板件变形，后期更换局部损坏的铺板时也更方便。斜撑的截面选型考虑了水平风荷载和地震作用的组合效应，两个方向的斜撑交叉点做了节点板加强，防止支撑受压时出现平面外失稳。
