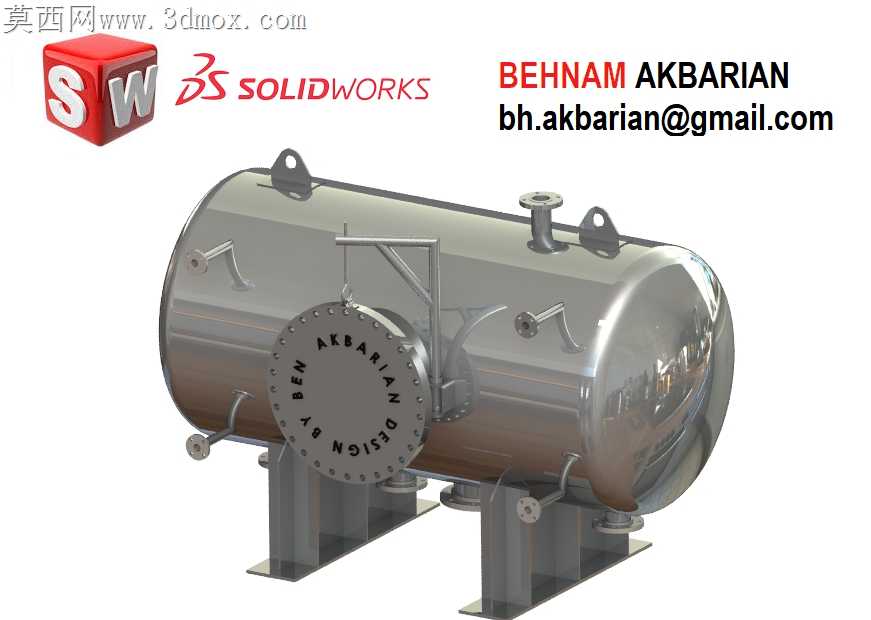

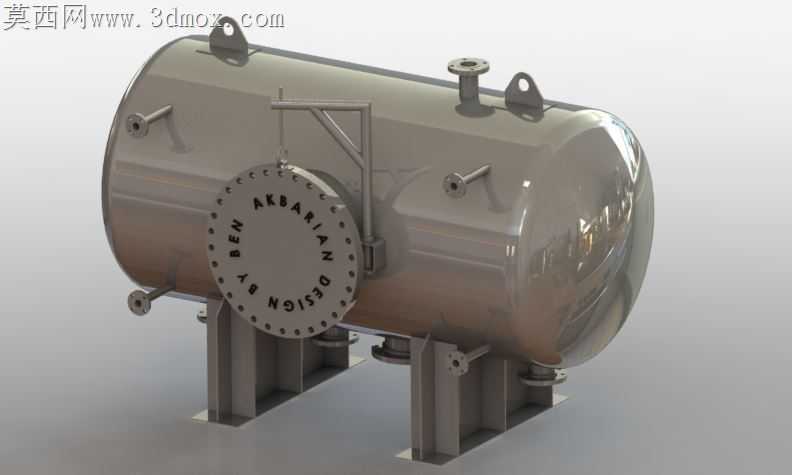

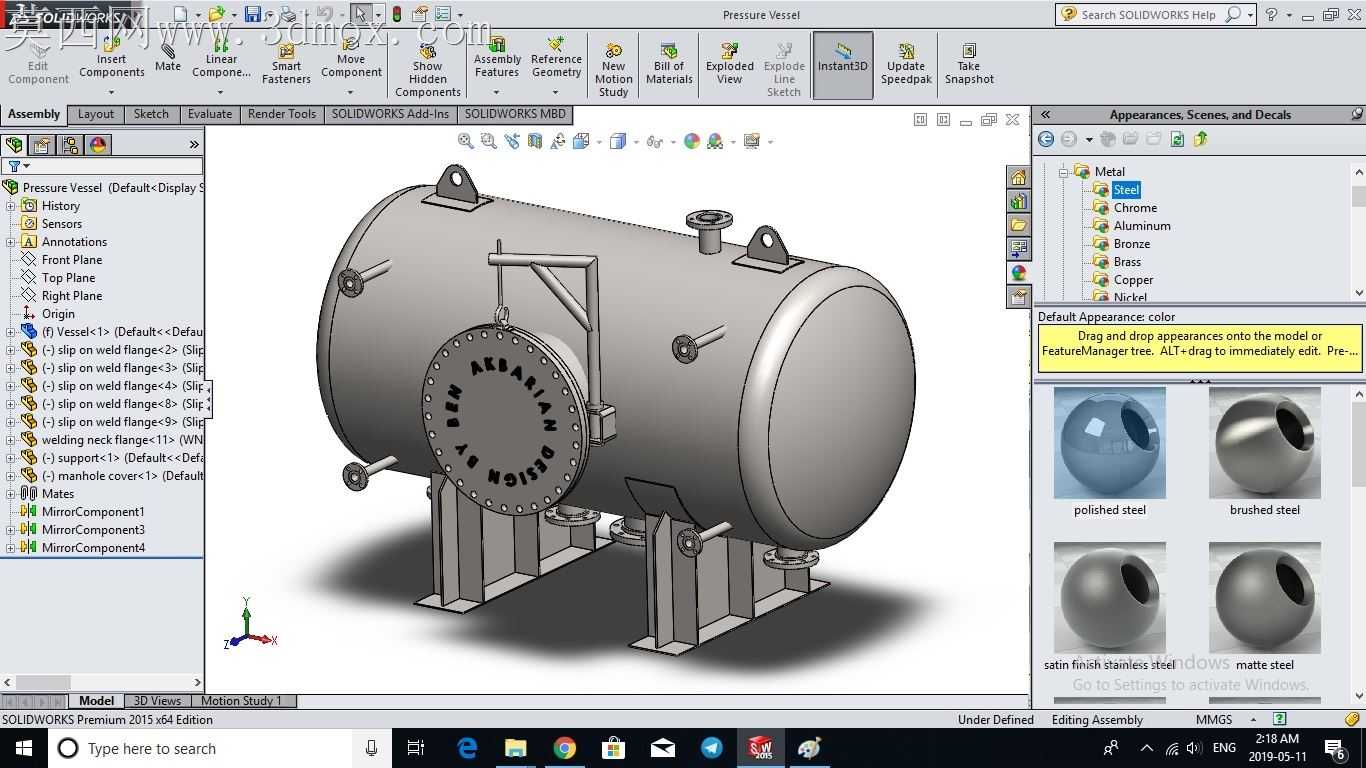

卧式承压储运用罐体结构设计

承压类罐体在现场落地加工时，最容易被忽略的隐患来自支座与筒体的焊接应力集中，不少现场制作的罐体在充压运行半年后，会在支座角焊缝位置出现细微裂纹，根源就是建模阶段没有做应力释放的结构让位。这款卧式罐体的鞍式支座没有直接与筒壁满焊连接，支座顶部贴合筒壁的位置预留了弧形过渡垫板，垫板与筒壁之间留了0.2mm的贴合公差带，既保证焊接时的熔深足够，又能避免支座直接受力拉扯筒壁母材。端盖法兰的螺栓孔排布没有采用均分的偷懒做法，靠近底部排污口位置的两个螺栓孔特意偏移了15度，避开排污管的安装操作空间，现场拧螺栓时不会出现扳手和管路干涉的情况，不用额外打磨螺栓头或者切割管路支架。筒体上的各个接管口都做了加厚凸台，凸台和筒壁的衔接位置做了R3的内圆角过渡，不是直接把管子焊在筒壁上，充压时凸台位置的应力会顺着圆角分散，不会在接管根部形成应力断裂点。顶部的吊耳位置没有随便焊在筒体上，而是对应内部的加强圈位置布置，吊装时吊耳的受力会直接传递到内部加强圈上，不会把筒壁拉变形，不少新手设计的罐体吊耳直接焊在光筒壁上，吊装时直接把筒壁扯出凹坑，后续校正还要做探伤，费时费力。端盖的快开结构齿槽做了导向斜角，扣合端盖时不用反复对齐齿位，顺着斜角就能滑入锁紧位置，密封槽的深度比常规设计深0.5mm，适配不同厚度的密封垫片，不用因为垫片公差反复调整端盖压紧量。筒体底部的排污口特意突出支座底面20mm，安装排污阀时不用在支座上开槽避让，阀门的拆卸空间足够，现场维护不用架起罐体就能更换阀门。人孔端盖上的铭牌安装位做了下沉凹槽，铭牌嵌入安装后不会凸出于端盖表面，运输过程中不会被磕碰掉，也不会积灰藏污。各个接管的法兰端面都做了0.1mm的凸台水线，不用额外加工密封槽就能保证垫片压紧后的密封效果，减少机加工工序的同时，密封可靠性反而更高。鞍式支座的底板开了长条形安装孔，现场安装时可以微调罐体的水平位置，不用重新打地基螺栓孔，适配不同安装基础的公差偏差。
