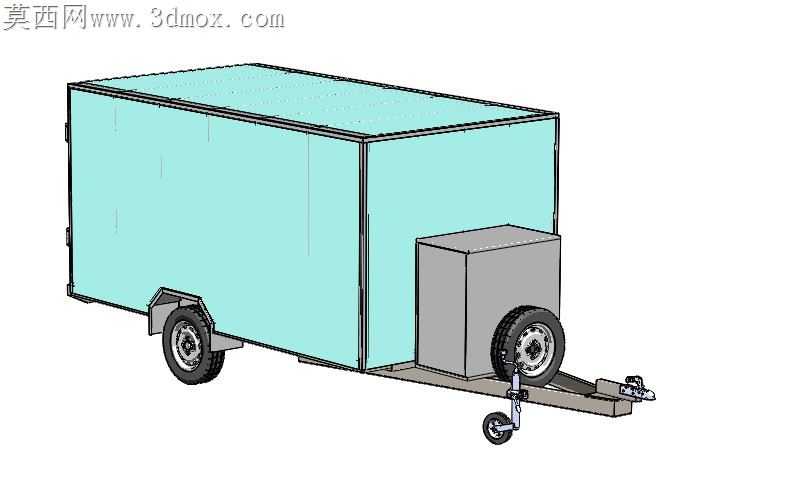

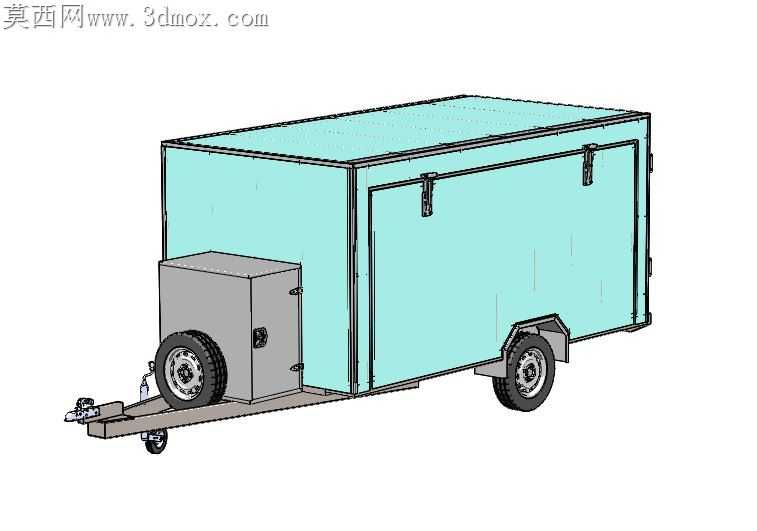

带前置工具箱的封闭式拖挂运载装置

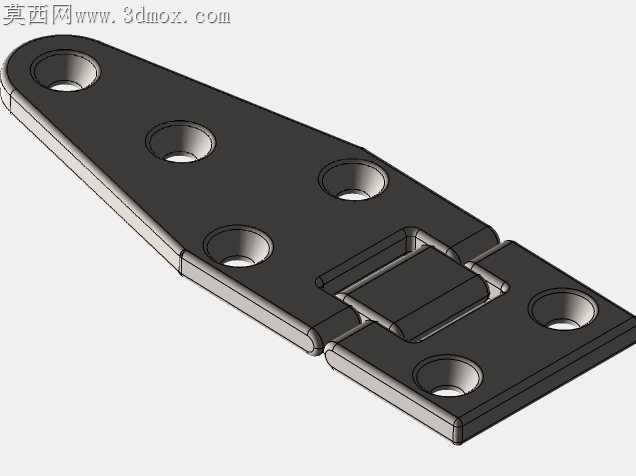

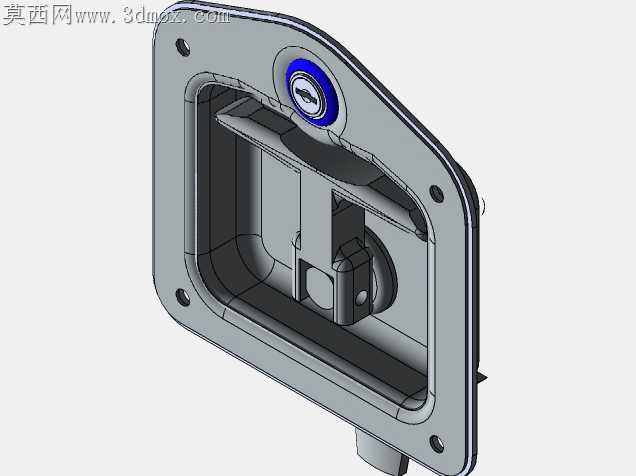

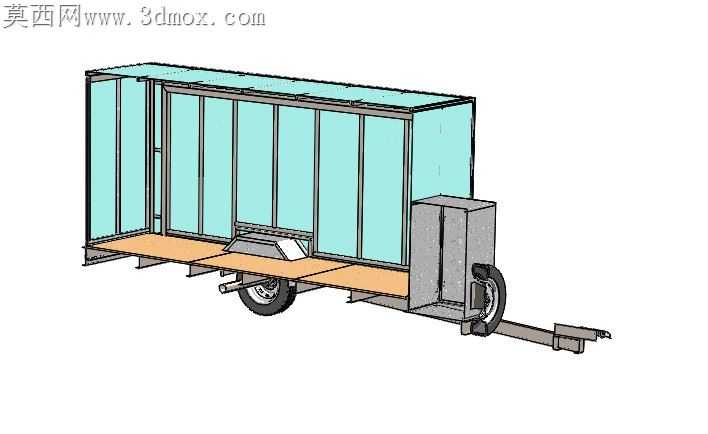

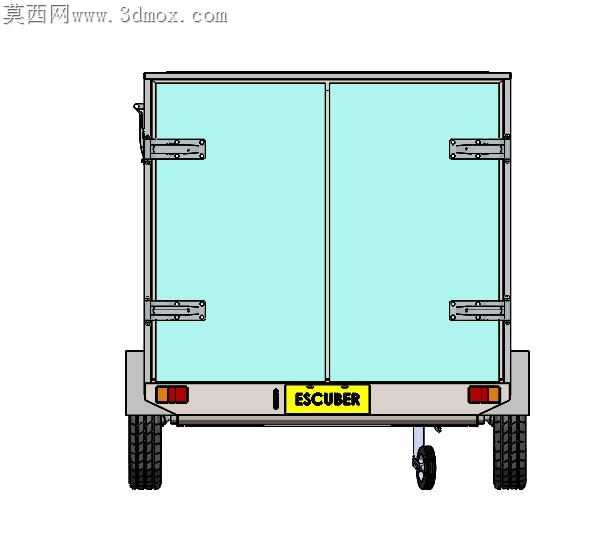

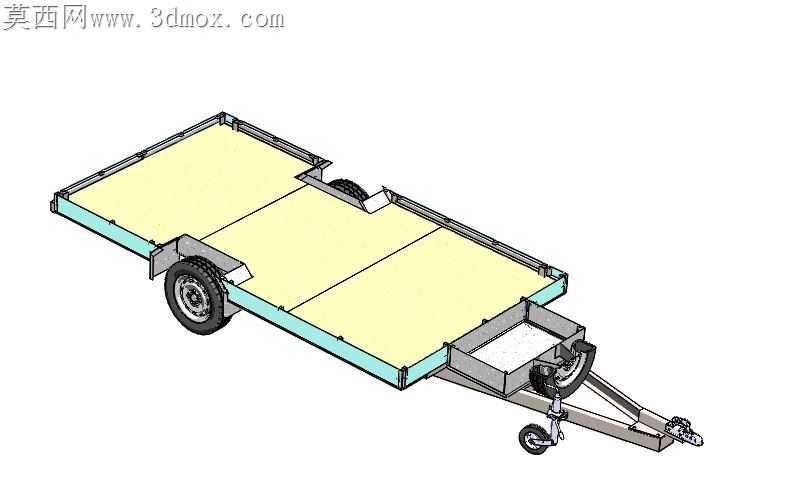

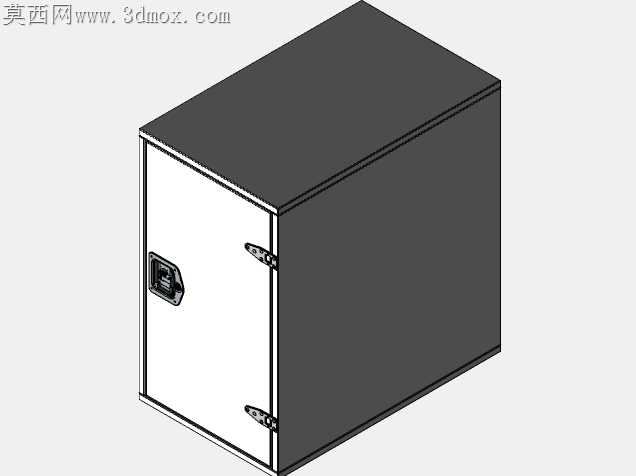

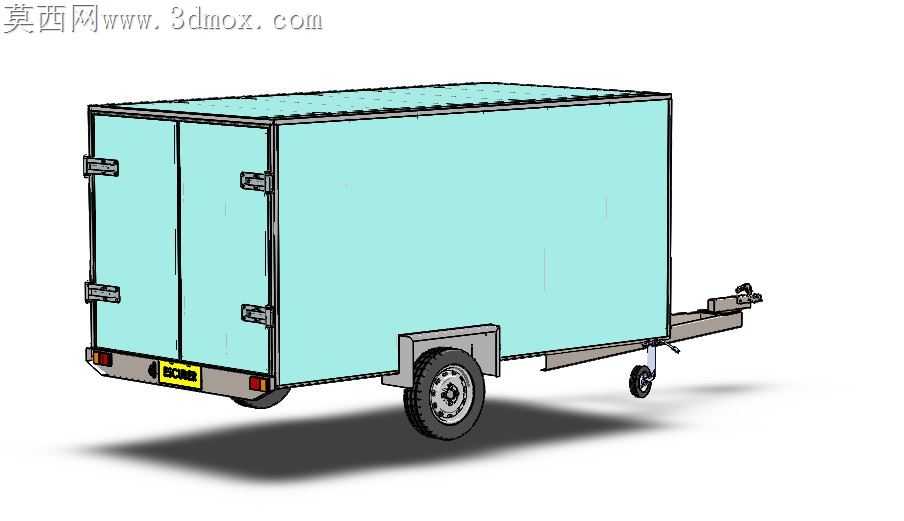

短途拖挂运载作业里，开放式货厢容易出现工具散落、运载物件受天气侵蚀的问题，前置工具箱与封闭式货厢的组合结构，刚好能解决零散工具收纳与货物防护的双重需求。前置工具箱的安装位置选在牵引架上方区域，没有占用主货厢的装载空间，箱体边角做了圆弧过渡处理，避免行驶过程中剐蹭周边物件，箱门采用侧开式搭扣锁紧结构，搭扣的安装座预留了0.2mm的装配公差，防止长期颠簸后搭扣错位无法锁闭，箱体底部和牵引架的连接面加设了橡胶减震垫，能过滤路面传递的细碎震动，避免箱内存放的精密维修工具因震动磕碰损坏。主货厢采用框架蒙皮的轻量化结构，框架型材的拼接处做了45度切角对接，相比直角拼接能提升接缝处的结构强度，减少焊接变形量，厢体侧门采用上翻式双搭扣锁紧，门沿四周粘贴一圈密封胶条，胶条的压缩量控制在1.5mm，既能保证雨天行车时雨水不会渗入厢内，又不会出现开关门阻力过大的问题。行走轮组的轮拱位置做了内凹式避让设计，轮拱和轮胎之间预留了足够的跳动间隙，即使拖挂行驶在颠簸非铺装路面，轮胎也不会剐蹭到厢体底板，牵引架前端的挂接结构采用通用型球头连接座，连接座的销轴孔做了淬火硬化处理，长期反复挂接拆卸也不会出现孔位磨损失圆的问题。牵引架前端还设置了小型支撑轮，拖挂脱离牵引车时可以通过支撑轮保持整体平衡，支撑轮的升降调节结构采用螺纹旋紧式，调节行程覆盖150mm高度差，能适配不同牵引高度的车型。厢体顶部做了微度倾斜的排水坡面，积水不会在顶部长期留存腐蚀蒙皮，所有外露的金属连接件都采用镀锌处理，应对户外作业的潮湿环境也不容易出现锈蚀问题。
