带卷筒装置的拖挂式运输作业拖车

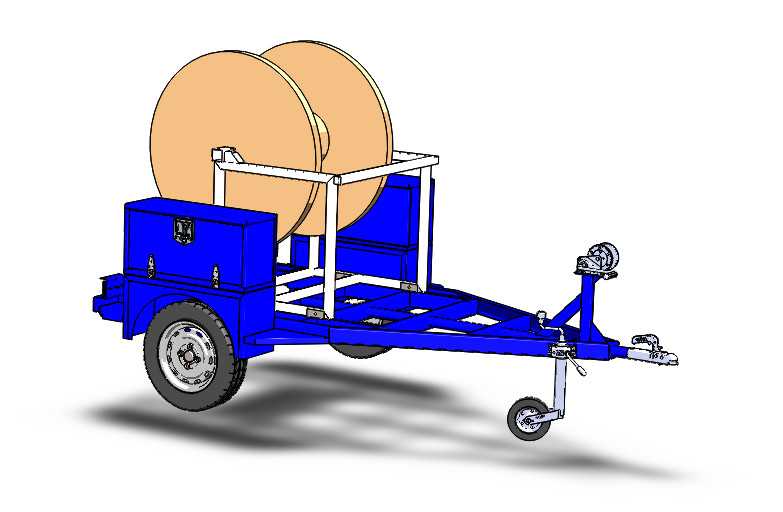

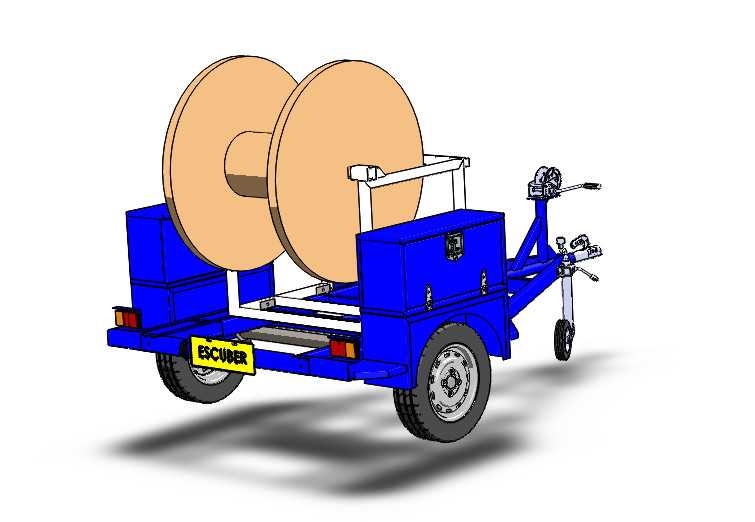

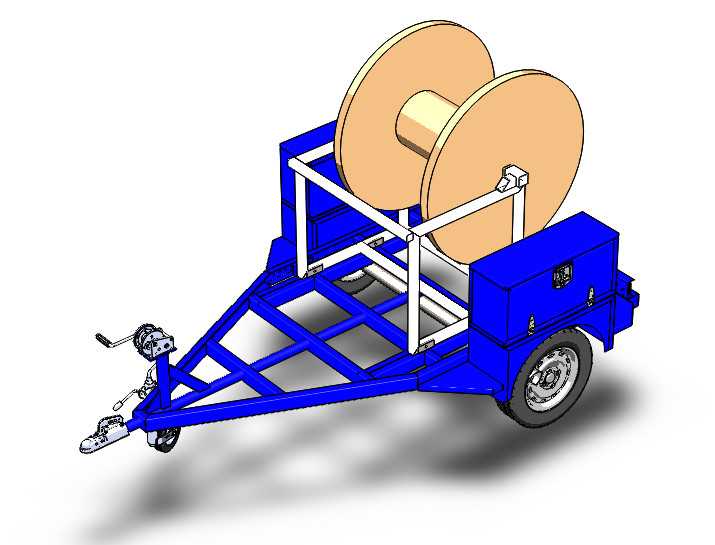

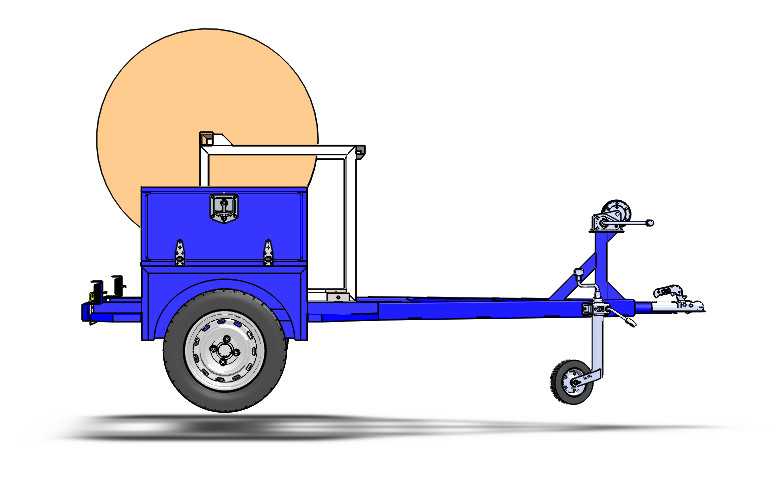

　　这款拖挂式作业设备主要面向户外管线铺设、应急线缆布设、小型工程物料转运场景设计，可通过牵引连接结构挂载于常规机动车辆尾部，适配非铺装路面的短途转场与作业需求。设备主体采用框架式承载结构，底盘主梁选用矩形型钢焊接成型，兼顾结构刚性与整体自重控制，行走部分配置单组充气橡胶主轮搭配前端导向支撑轮，主轮轮毂采用螺栓紧固结构，支撑轮带有可折叠收放的支腿结构，非牵引状态下可通过支腿稳定停放，牵引端设置标准拖挂连接销与驻车制动联动结构，挂接后可随牵引车完成转向、制动动作，行驶过程中底盘重心经过配平设计，避免高速拖行时出现摆尾失稳问题。车架上部设置两组平行安装的大直径卷筒承载支架，支架采用螺栓装配结构与底盘主梁连接，卷筒主轴两端配置带座轴承支撑，

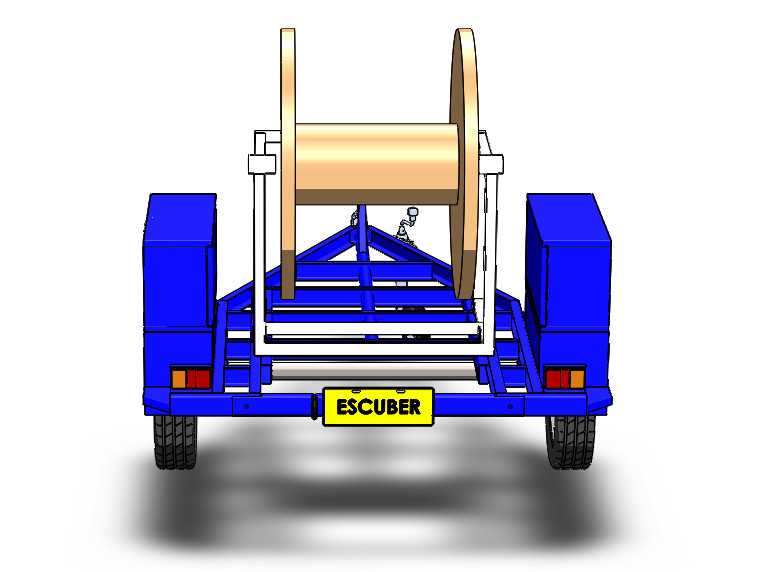

　　可实现卷筒的低阻力转动，满足线缆、软管类长尺寸物料的收放作业需求，卷筒旁侧设置封闭式箱体结构，可用于存放作业工具、接头配件等零散物料，箱体采用钢板折弯焊接成型，箱盖带锁止结构可避免行驶过程中物品掉落。设计过程中优先考虑作业场景的通用性，卷筒安装位预留了不同直径卷筒的调节空间，可根据作业需求更换对应规格的卷筒，无需改动主体承载结构；车架尾部预留了可选装的警示标识安装位，满足道路拖行的安全规范要求，整体外形宽度控制在常规道路通行允许的单车道拖挂设备尺寸范围内，高度方向卷筒顶端距离地面的尺寸满足常规限高路段通行要求，安装边界上牵引销的高度适配多数民用及工程车辆的后拖钩安装高度，无需额外加装转接结构即可完成挂接。

　　设备的管路与线路预留空间均做了防磨处理，卷筒转动区域设置了安全防护间隙，避免作业过程中衣物、工具卷入转动结构，底盘下部的走线全部采用穿管防护，减少野外作业时碎石、树枝对管线的剐蹭损伤，箱体内部可根据使用需求加装分隔隔板，实现不同工具的分类存放，整体结构无复杂的电控或液压系统，日常维护仅需定期对轮轴轴承、卷筒支撑轴承加注润滑脂即可，适合野外无配套维护条件的作业场景使用。
