小型水滴式露营牵引拖挂旅居车结构设计

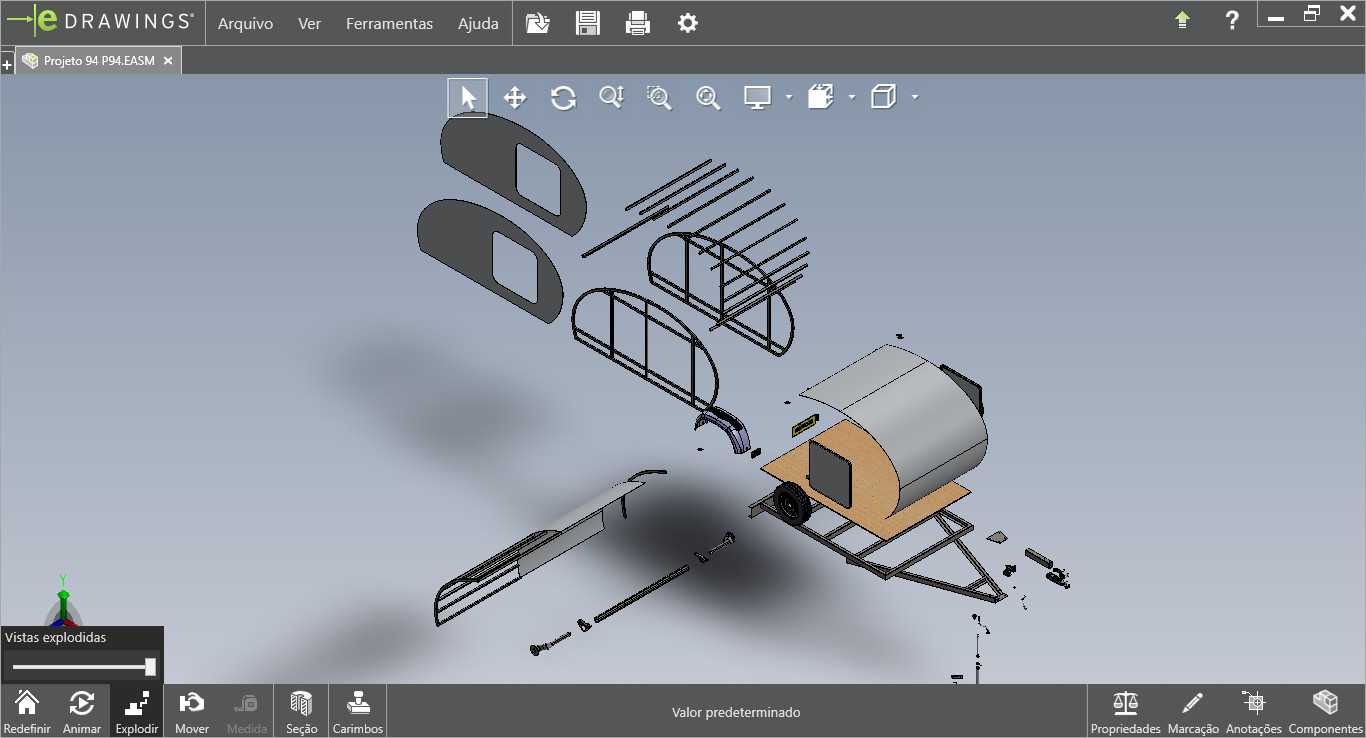

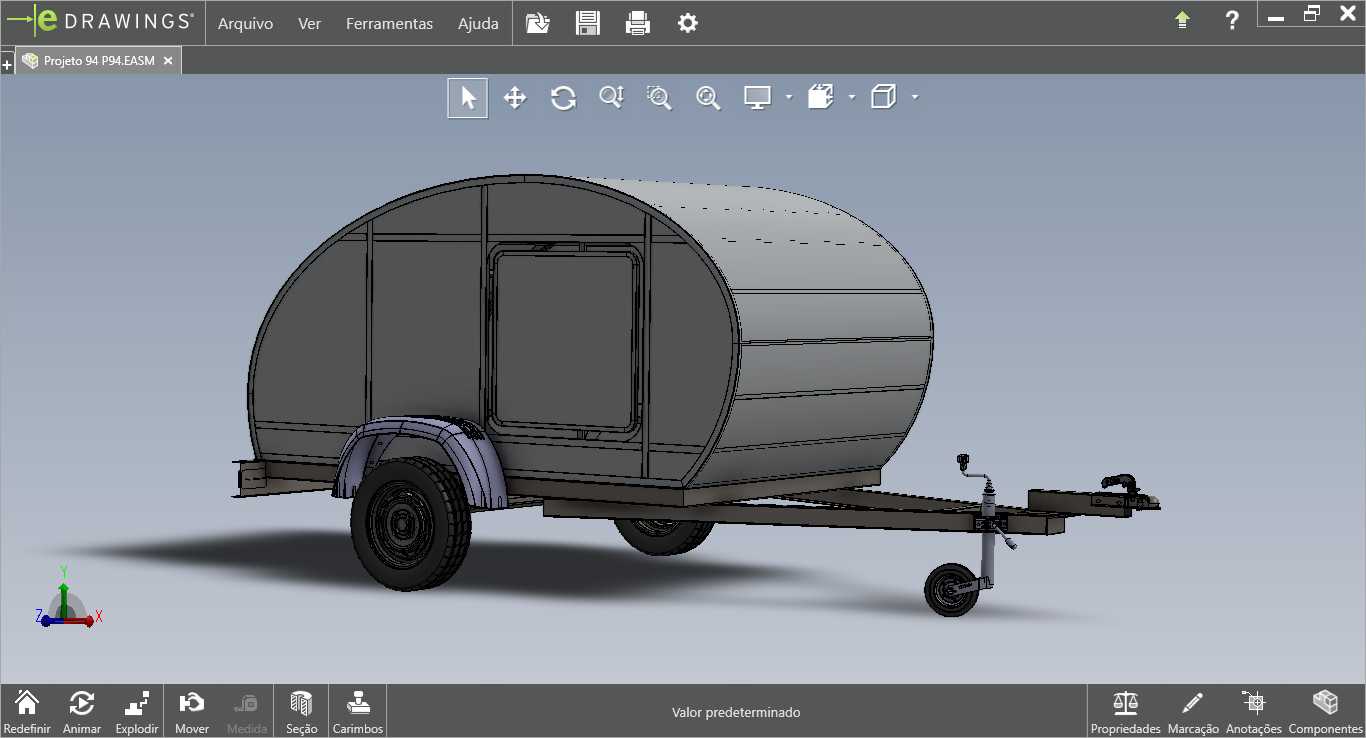

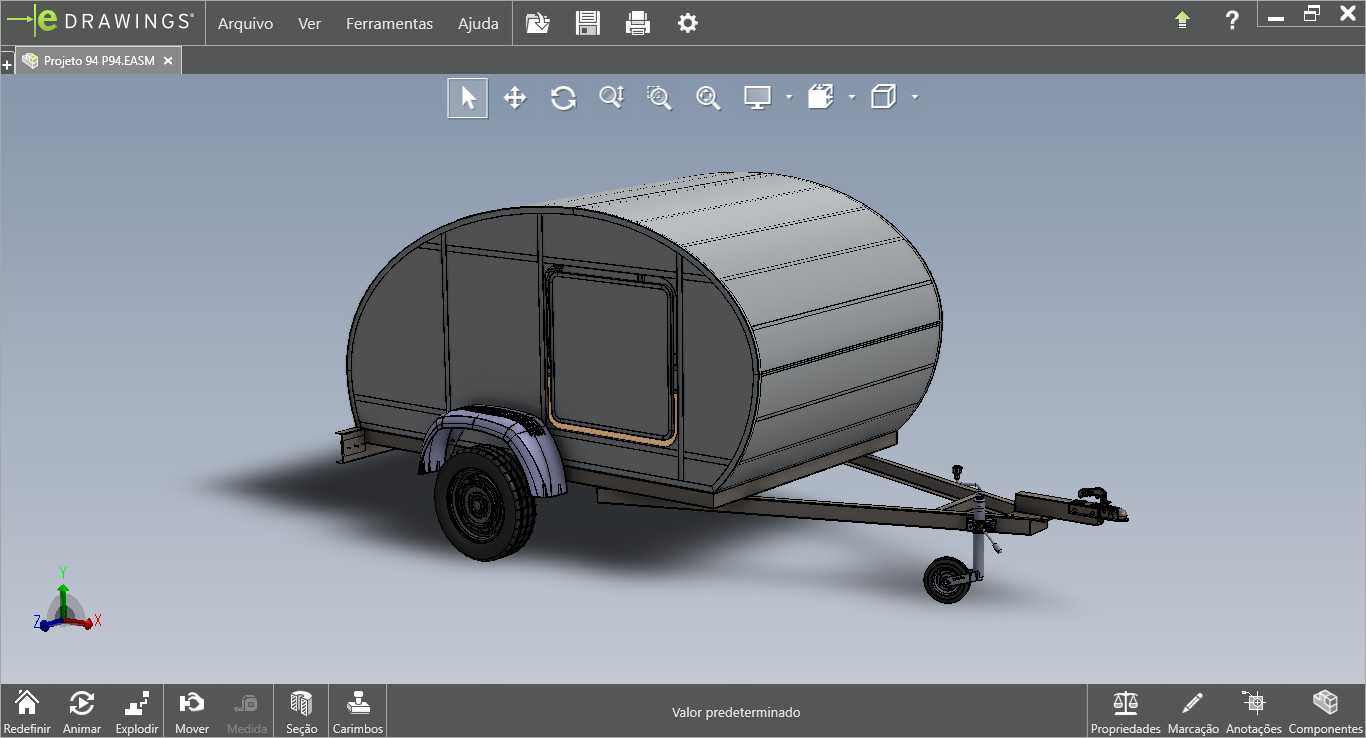

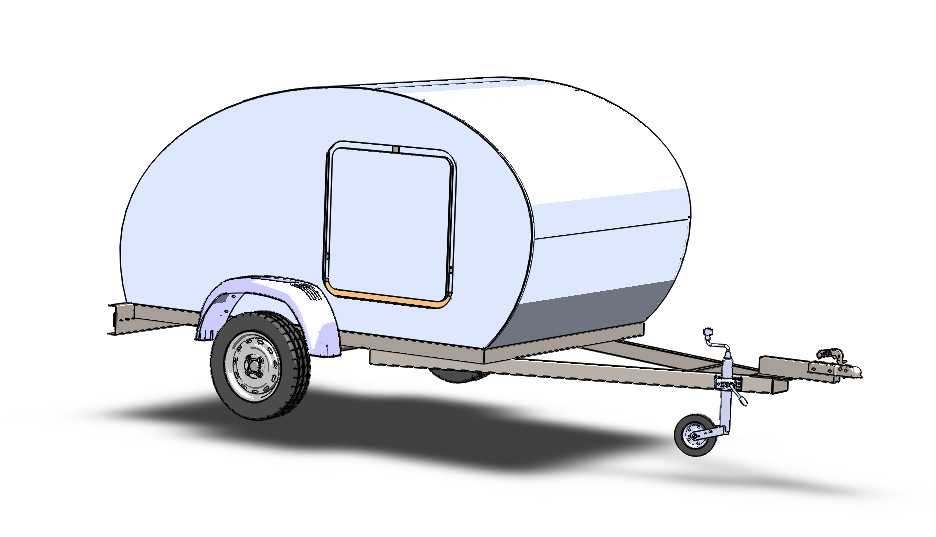

　　这款小型拖挂的设计定位是面向短途户外露营场景的轻量化旅居载体，整体采用水滴形流线舱体布局，在降低行驶风阻的同时最大化利用舱内有限空间，适配多数家用乘用车的牵引承载能力，无需大排量牵引车即可完成拖挂出行。从结构设计逻辑来看，整车采用承载式底盘框架加独立舱体的分层设计思路，底盘主梁采用矩形型钢焊接成型，前端设置带手摇支腿的牵引连接机构，可快速与乘用车后拖车钩完成锁止连接，驻车时可通过前端支腿与后轮配合完成整车调平，避免舱体倾斜影响内部使用。行走系统采用单轴双轮布局，匹配小尺寸橡胶轮胎与阻尼减震结构，在铺装路面行驶时可有效过滤路面颠簸，降低行驶过程中舱体的共振异响，后轮上方设置弧形轮眉包覆，既避免行驶中泥水飞溅到舱体表面，

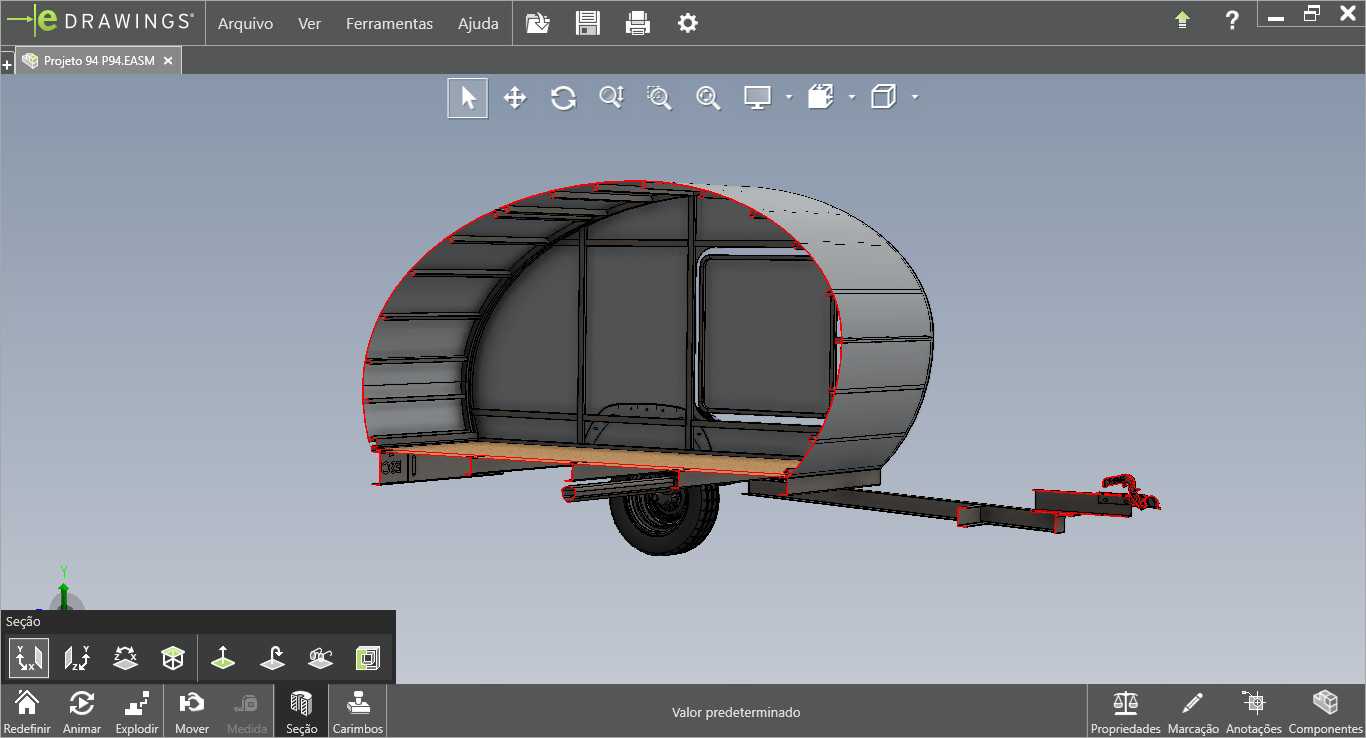

　　也让整车外观线条更流畅统一。舱体部分采用圆弧过渡的曲面造型，侧面设置单开式密封舱门，门框边缘加装密封胶条，可在户外雨天环境下阻挡雨水渗入舱内，舱体下部设置分层储物空间，可容纳露营所需的折叠桌椅、炊具、寝具等物资，舱内空间可满足两人短途休憩的使用需求。整车外形尺寸控制在2.5米长、1.5米宽、1.2米高的边界范围内，整备质量750kg，符合多数地区小型乘用车拖挂轻型挂车的法规要求，无需额外办理复杂的拖挂审批手续即可合法上路。设计过程中重点校核了牵引状态下的轴荷分配，将整车重心控制在车轴靠前的合理区间，避免行驶过程中出现摆头、甩尾的失稳风险，底盘牵引连接点的高度也做了通用化适配，可匹配多数家用SUV、轿车的后拖车钩安装高度，

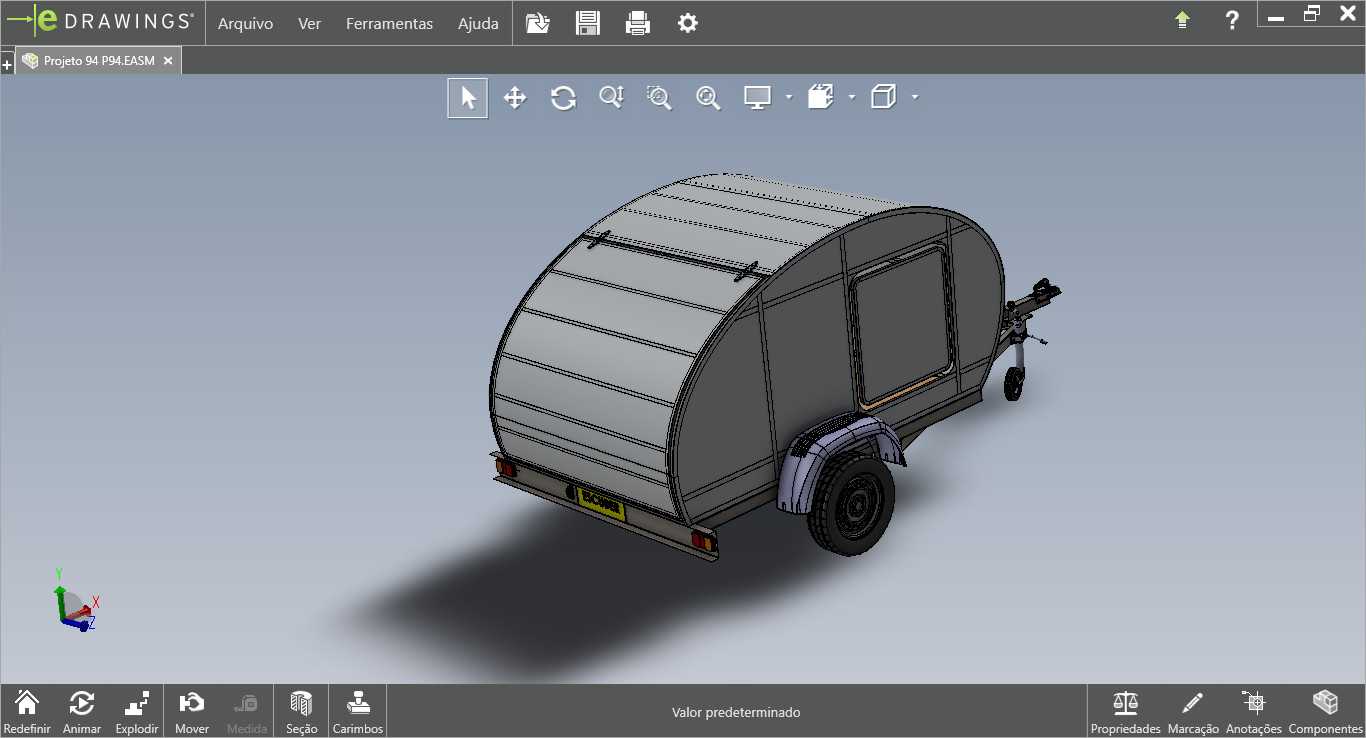

　　无需额外调整牵引臂角度即可完成挂接。舱体表面采用分色涂装设计，下部深色区域可抵御行驶中路面飞溅的砂石剐蹭，上部浅色区域可降低户外日照下的舱内吸热，减少高温天气下舱内温度的上升幅度。底盘尾部预留了牌照安装位与示宽灯接线接口，可直接接驳牵引车的灯光线路，实现刹车、转向灯光的同步显示，满足道路行驶的安全规范要求。
