Radiomaster TX16S航模遥控器三维扫描模型

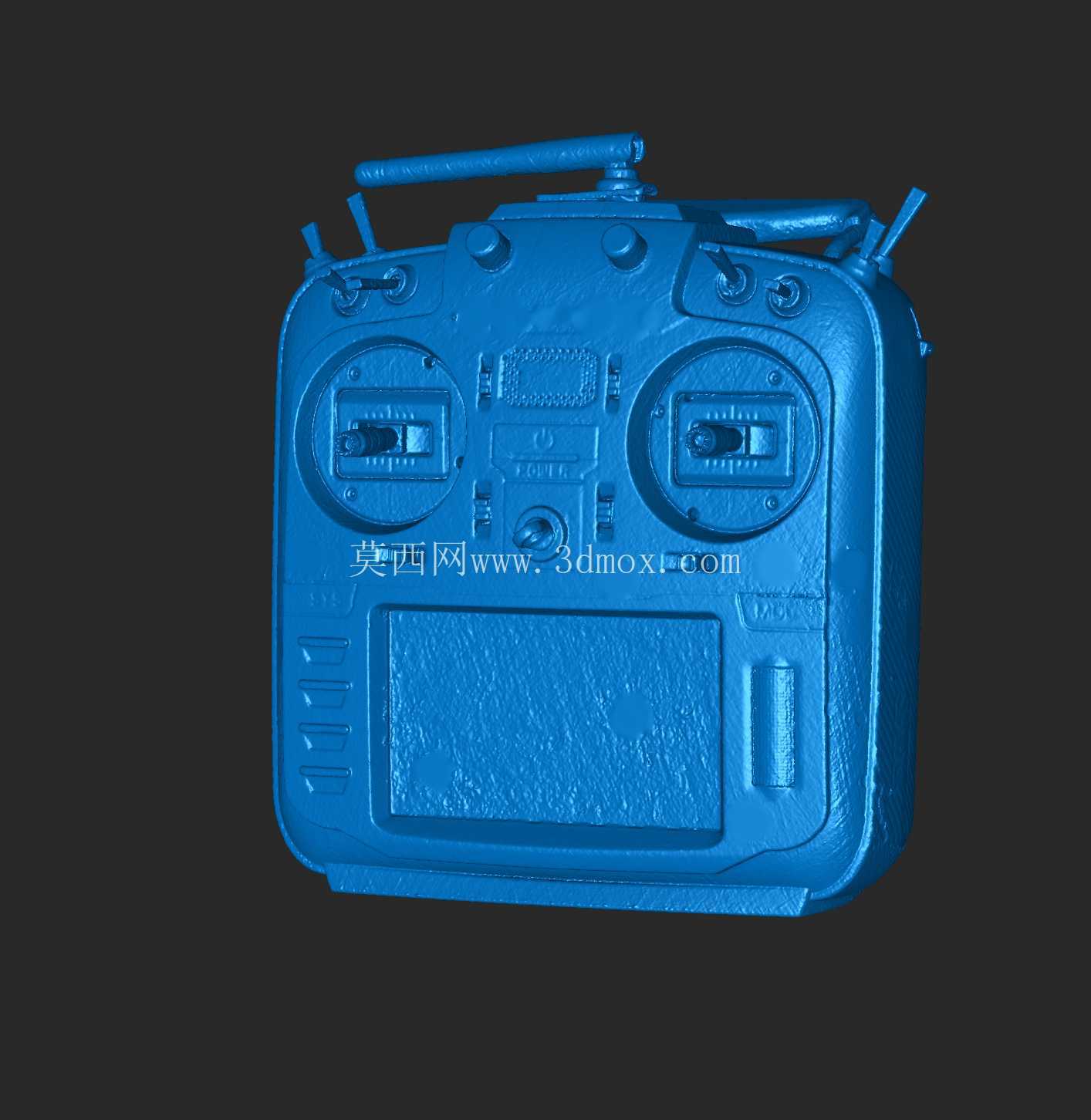

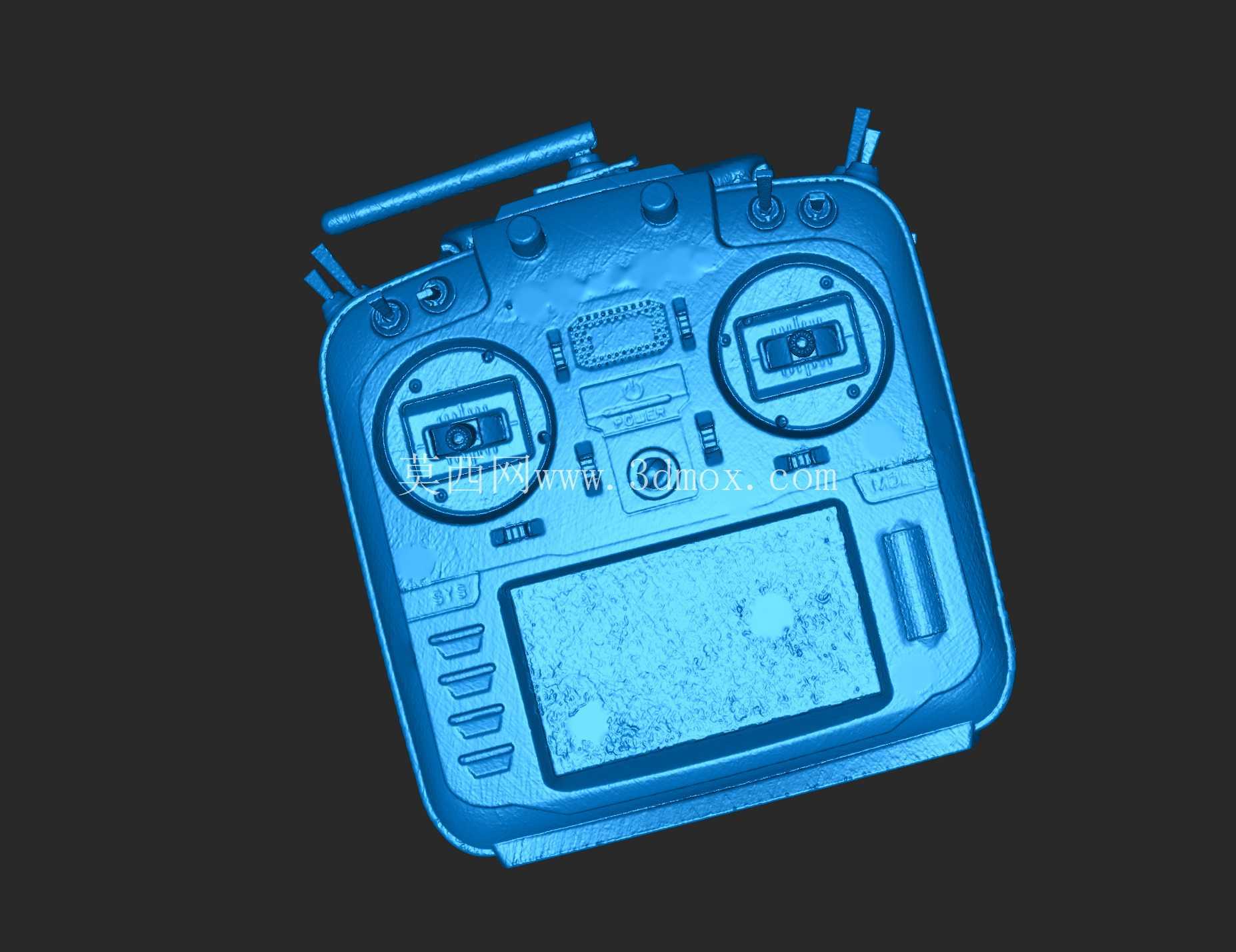

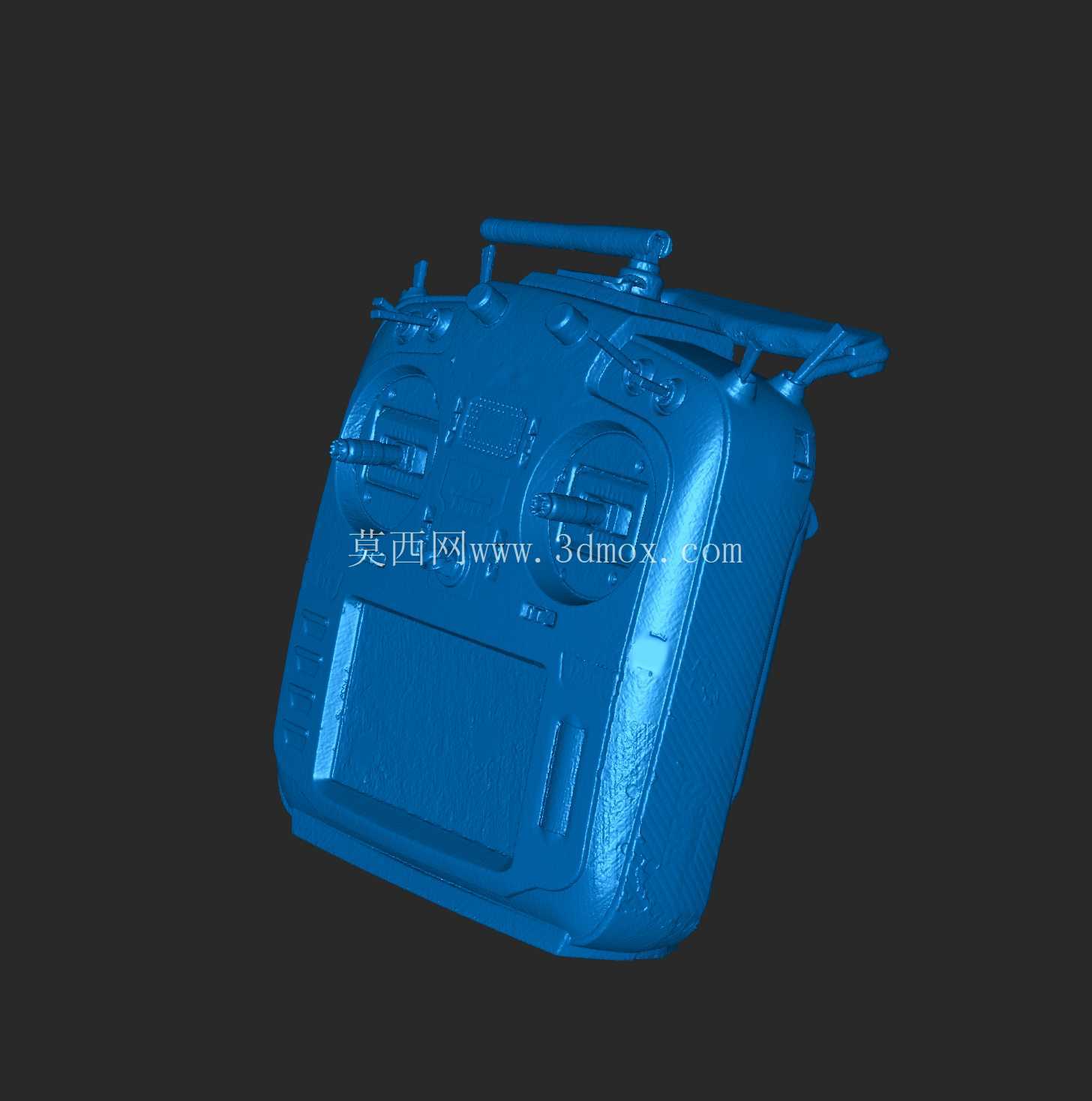

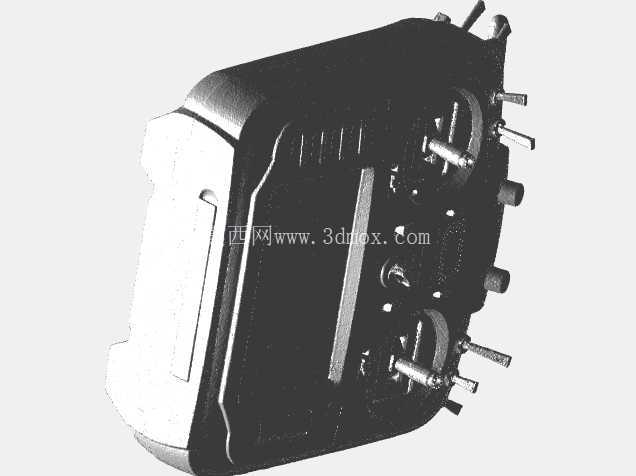

在航模及无人机操控外设的定制化设计流程中，精准获取现有设备的三维外形数据是开展配件开发的核心前提，本次完成的Radiomaster TX16S无线电发射器三维扫描模型，完整还原了设备的整体几何轮廓与人体工学曲面特征，可直接作为CAD建模的参考基准网格，为各类定制配件的结构设计提供可靠的尺寸依据。从实际应用场景来看，该模型覆盖了航模玩家、外设改装厂商、配件设计工作室的核心需求，无论是开发适配该遥控器的万向节保护器、显示器支架、颈带平衡器，还是定制个性化防滑外壳，都能依托该扫描模型获取精准的安装边界与曲面贴合数据，省去手动测量设备尺寸的繁琐步骤，避免因测量误差导致的配件装配间隙过大、干涉卡滞等问题。

从设备本身的功能特性维度分析，Radiomaster TX16S作为多协议航模无线电发射器，本身集成了双摇杆操控单元、大尺寸显示屏、多组自定义功能按键与顶部天线结构，其外壳曲面并非规则几何形态，握把区域的弧度完全贴合人手握持时的掌部轮廓，传统的卡尺测量只能获取局部点位尺寸，无法完整还原曲面的连续变化趋势，而三维扫描获取的点云数据经过网格重构后，能够完整保留设备表面的按键凸起、接口凹槽、防滑纹理等细节特征，设计人员可以直接在模型上提取安装孔位坐标、曲面曲率数据，确保定制配件与原设备的贴合度达到装配要求。

在设计思路层面，该扫描模型的核心定位是参考基准而非可直接生产的功能机械组件，因此建模过程中优先保证了外形尺寸的还原精度，对设备内部的电路板、摇杆电位器、电池仓等内部结构未做冗余还原，仅保留了外壳外表面的完整几何特征，既控制了模型的数据量，又能完全满足外部配件开发的尺寸参考需求。从安装边界的角度来看，模型完整保留了遥控器背部的电池仓盖轮廓、侧边的调节旋钮位置、顶部的提手与天线安装座结构，设计颈带平衡挂扣时，可以直接在模型上匹配挂扣的安装位置，避开背部电池仓的开启路径，避免挂扣结构影响电池更换操作；设计屏幕保护支架时，可以直接提取屏幕边框的凸起高度与安装孔位间距，确保护罩不会遮挡屏幕显示区域，同时不会按压到屏幕表面造成损坏；设计定制外壳时，可以参照模型的握把曲面弧度调整外壳壁厚，在预留内部元件安装空间的同时，保证握持手感与原设备一致。

对于结构设计从业者而言，这类基于实物扫描的参考模型能够大幅缩短逆向设计的周期，以往开发一款适配遥控器的第三方配件，需要花费数天时间对设备进行全尺寸测量、绘制曲面轮廓，还需要反复制作手板调整装配精度，依托该扫描模型，设计人员可以直接在三维软件中完成配件的结构设计、干涉检查，仅需一次手板验证即可完成最终定型，有效降低开发过程中的试错成本。同时模型保留的人体工学曲面数据，也能为同类型操控设备的正向设计提供外形参考，帮助设计人员优化握把区域的弧度设计，提升长时间握持操作的舒适度，减少手部疲劳感。需要注意的是，该模型为三维扫描生成的参考网格，不包含设备内部的功能结构参数，不可直接用于遥控器本身的结构复刻或功能组件生产，仅适用于外部适配配件的设计参考与外形逆向建模工作。
