奥迪B5S4A4车型三联燃油泵套件结构

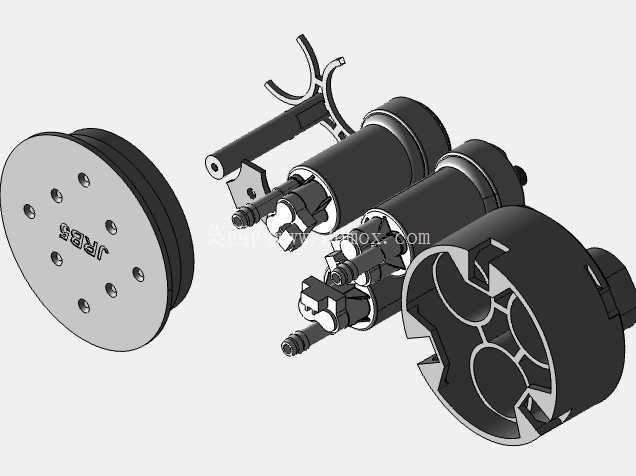

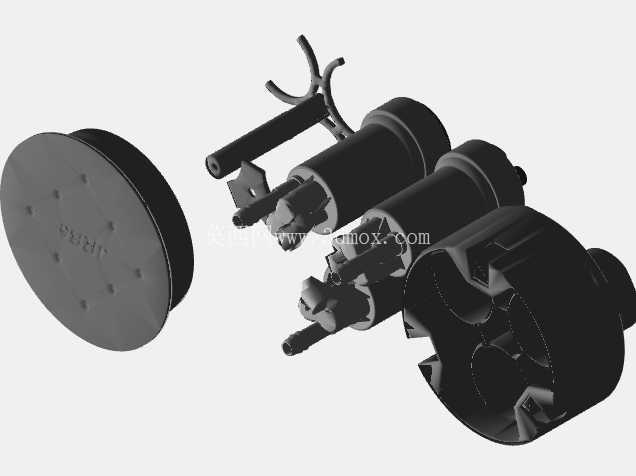

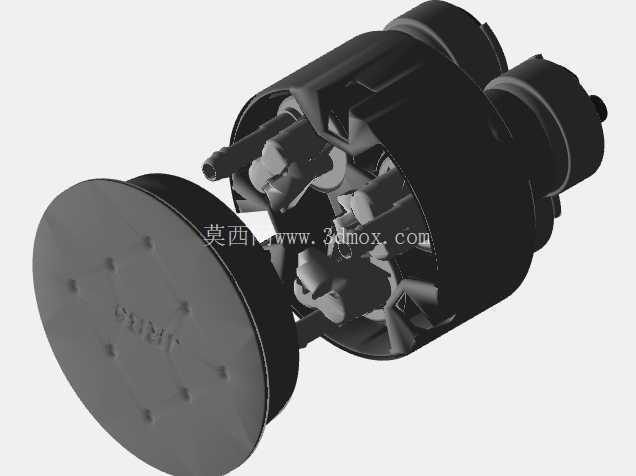

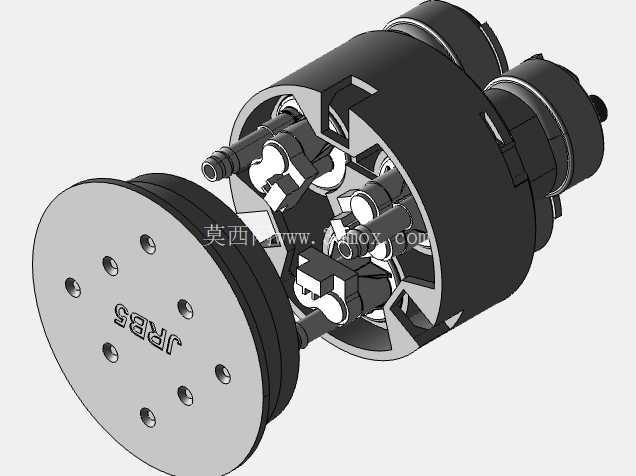

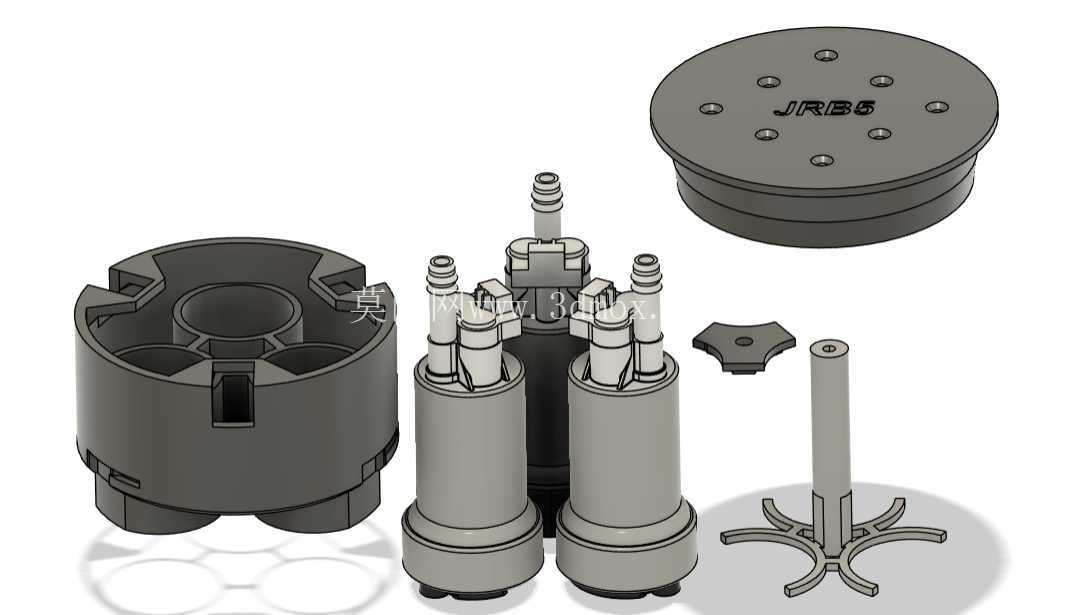

这套三联燃油泵套件的核心应用场景集中在大马力改装车型的油箱供油环节，适配奥迪B5、S4、A4底盘的油箱安装位，针对Walbro等39毫米外径的标准燃油泵做了专属适配，解决单泵供油流量不足无法匹配高功率动力输出的问题。整套组件包含泵体固定基座、上端密封端盖、泵体支撑柱、出油接口组、底部防涡隔片几个核心部分，所有结构的安装边界完全贴合对应车型油箱内部的预留空间，不需要额外对油箱本体做切割或焊接改造，直接替换原厂泵组即可完成安装。

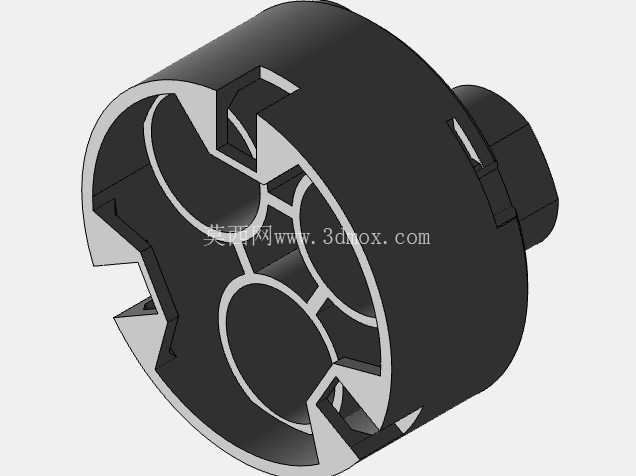

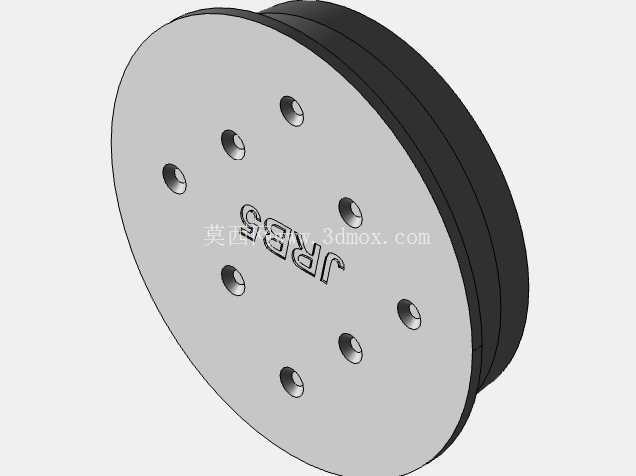

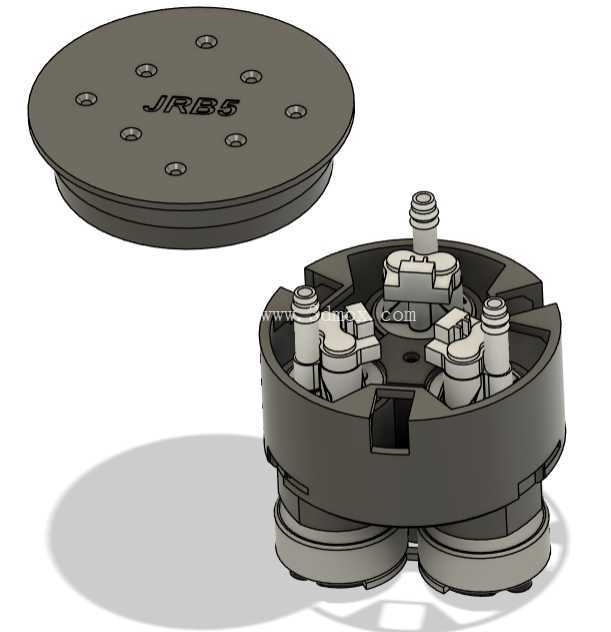

从功能特性来看，三泵并联的结构设计可以在高转速大负荷工况下提供稳定的燃油供给压力，避免单泵在高流量需求时出现的供油压力波动、燃油供给不足导致的动力断档问题。基座部分采用多腔独立固定结构，每个泵体都有独立的安装腔室，腔室之间设置有导流槽，能够平衡油箱内不同区域的燃油液位，避免车辆在急加速、急减速、大角度过弯时出现单侧泵体吸空的问题。上端密封端盖设置有均匀分布的固定螺栓孔，安装时通过螺栓压紧密封胶圈实现与油箱安装口的密封，端盖表面的标识区域可用于区分不同出油接口的对应回路，避免安装时管路接错。

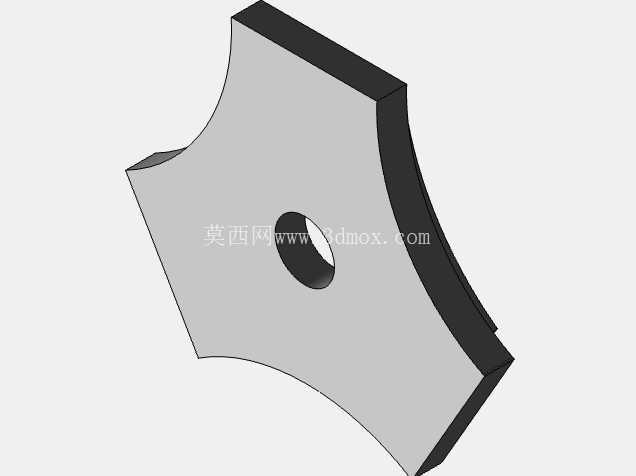

设计过程中首先参考了对应车型原厂燃油泵总成的安装点位尺寸，确定基座的最大外径与油箱安装口的内径匹配，基座底部的支撑脚高度经过测算，保证泵体进油口距离油箱底部留有足够的间隙，避免吸入油箱底部沉积的杂质。三个泵体的安装位呈等边三角形分布，重心与油箱安装口的中心重合，避免车辆行驶过程中泵组晃动产生异响，同时保证每个泵体的进油阻力一致。出油接口采用阶梯式插接结构，适配不同内径的燃油管路，接口处设置有倒刺结构，安装后配合卡箍可以实现可靠的管路固定，避免高压燃油泄漏。底部的防涡隔片采用多支脚放射状结构，安装在基座下方，能够打破泵体进油时产生的涡流，减少燃油内的气泡混入，降低气阻发生的概率。

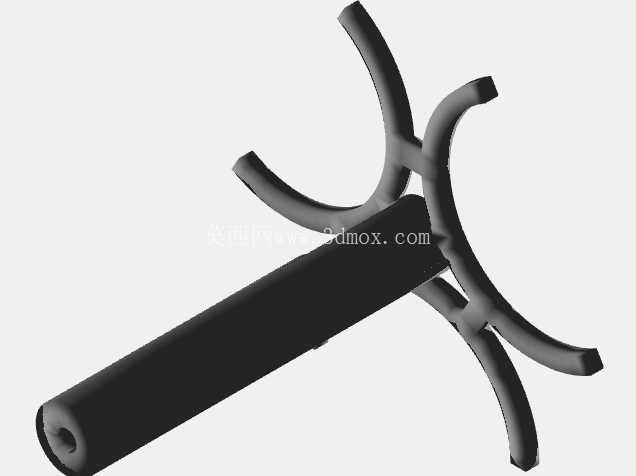

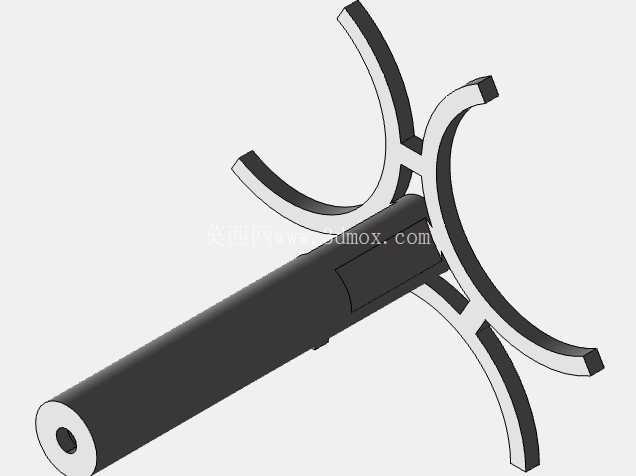

材质选择上，基座与端盖优先选用PP或尼龙材质，这类材料耐燃油腐蚀性能优异，长期浸泡在汽油中不会出现材质溶胀、强度下降的问题，同时具备足够的结构强度支撑三个泵体的重量，在车辆颠簸时不会出现断裂变形。密封件配套选用耐油橡胶材质，压缩量控制在合理区间，既保证密封性能，又不会因为压缩量过大导致密封件过早老化失效。中间的支撑柱采用等直径圆柱结构，连接上端盖与底部基座，保证整套组件的结构刚性，避免安装过程中组件变形导致泵体安装错位。

安装时需要先将三个燃油泵分别固定到基座的对应腔室内，接好泵体的供电线路与内部出油管路，再将支撑柱与防涡隔片装配到位，最后扣合上上端端盖，均匀拧紧端盖的固定螺栓，保证每个螺栓的压紧力一致，避免端盖倾斜导致密封不严。整套组件的外形尺寸完全参照原厂泵组的安装边界设计，安装后不会与油箱内部的油位传感器、防浪板等原有部件产生干涉，出油接口的位置也与原厂管路走向匹配，不需要额外改动原车的燃油管路布局。在实际使用中，三泵的工作逻辑可以根据车辆的动力输出需求调整，低负荷工况下可以仅启动单泵或双泵工作，降低燃油泵的工作负荷与电能消耗，高负荷工况下三泵同时工作，提供足够的燃油流量满足动力输出需求，这种设计既兼顾了日常行驶的可靠性，又能满足激烈驾驶时的大流量供油需求。
