奥迪B5A4S4发动机舱整流转接改造结构

这套改造结构针对奥迪B5世代A4、S4车型发动机舱原厂整流罩易老化失效的痛点设计，核心目标是在释放发动机舱上部操作空间的同时，替代原有易损整流件完成舱内导水、密封的基础功能。从实车安装场景来看，原厂配置的整流罩长期处于高温、多尘、雨水冲刷的复杂工况下，塑料基材老化后易出现开裂、变形，不仅无法起到规整气流、引导雨水流向的作用，脱落的碎块还可能干涉舱内管线、传动部件的正常运行，不少老款车型的维修场景中，拆除失效整流罩后会直接面临雨水沿防火墙渗漏、舱内气流紊乱影响散热效率的问题，这套改造结构正是针对这类售后维修、老车整备的实际需求开发。

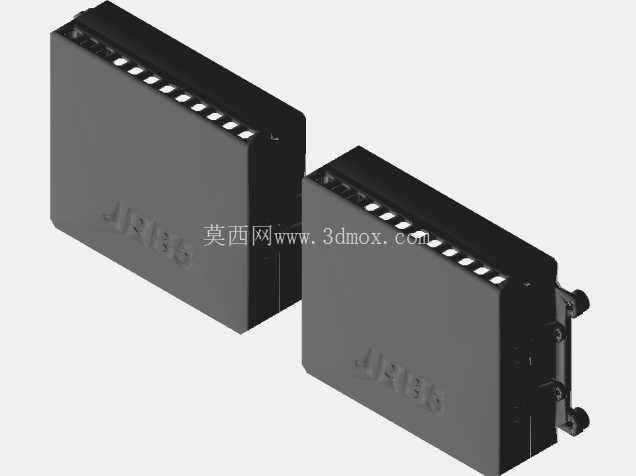

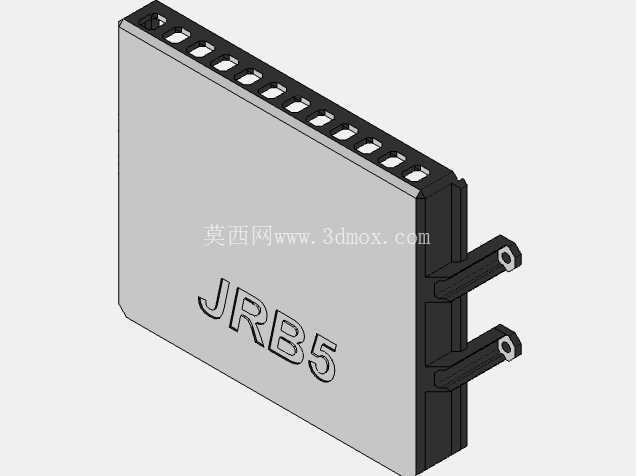

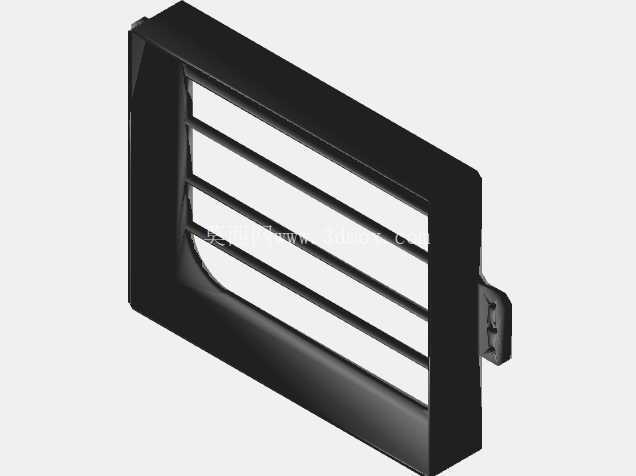

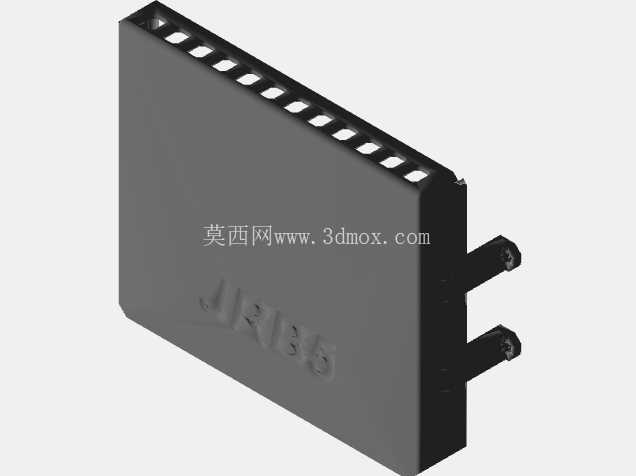

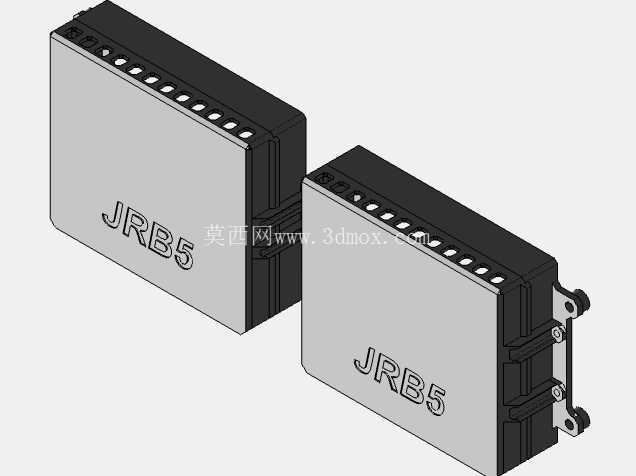

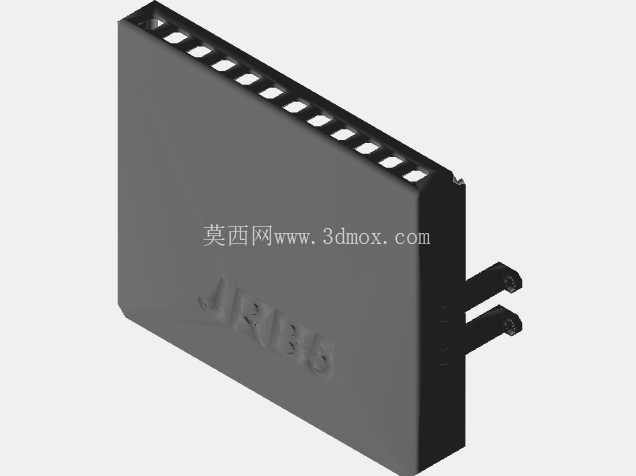

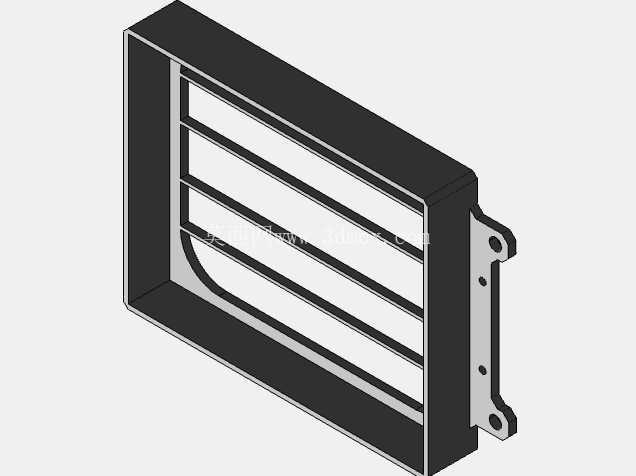

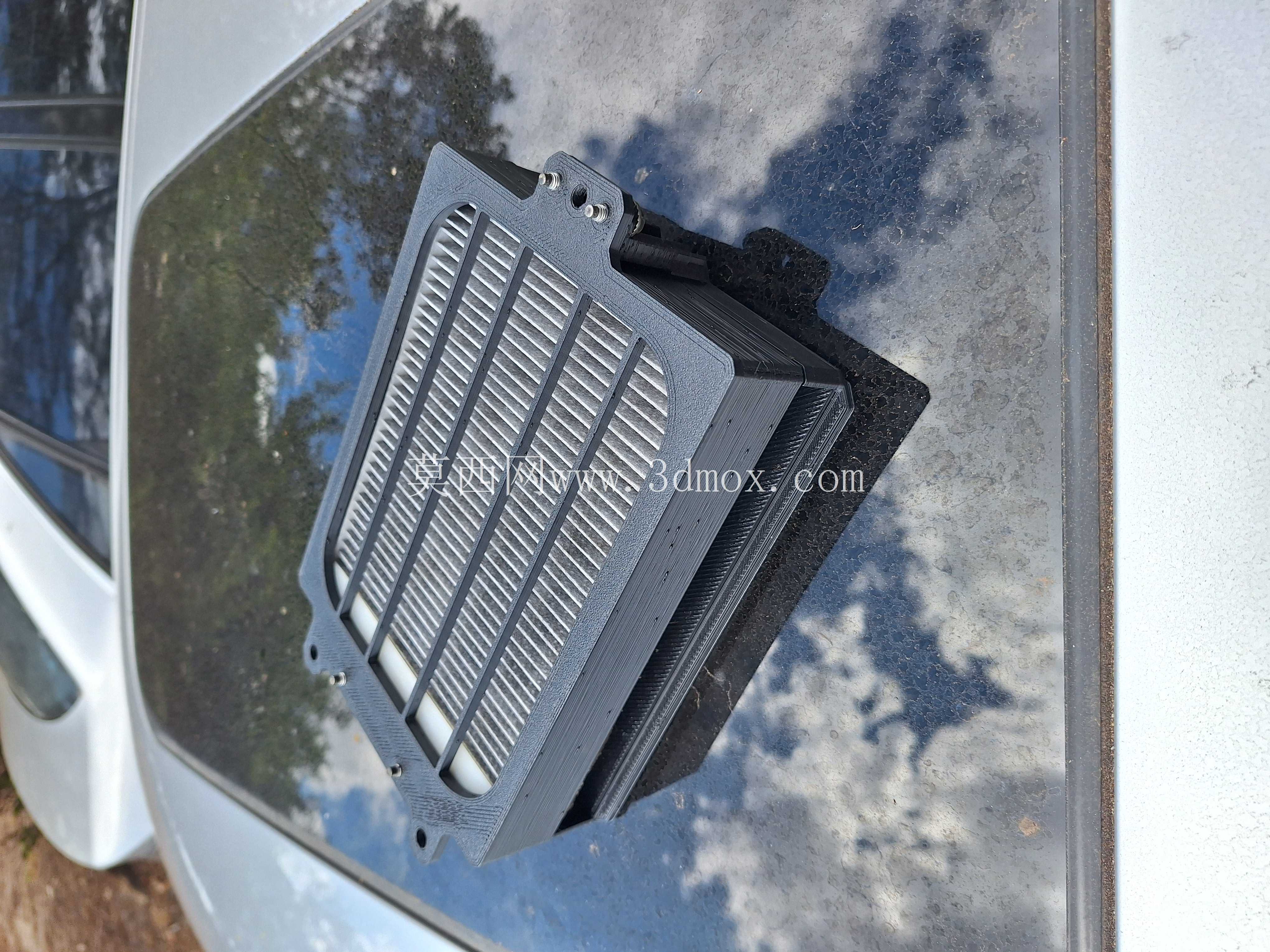

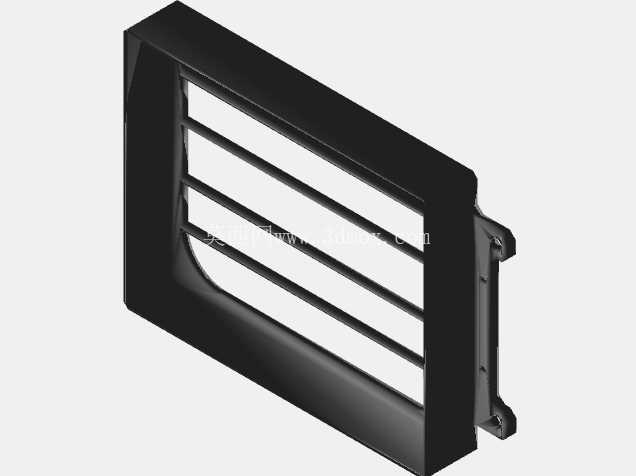

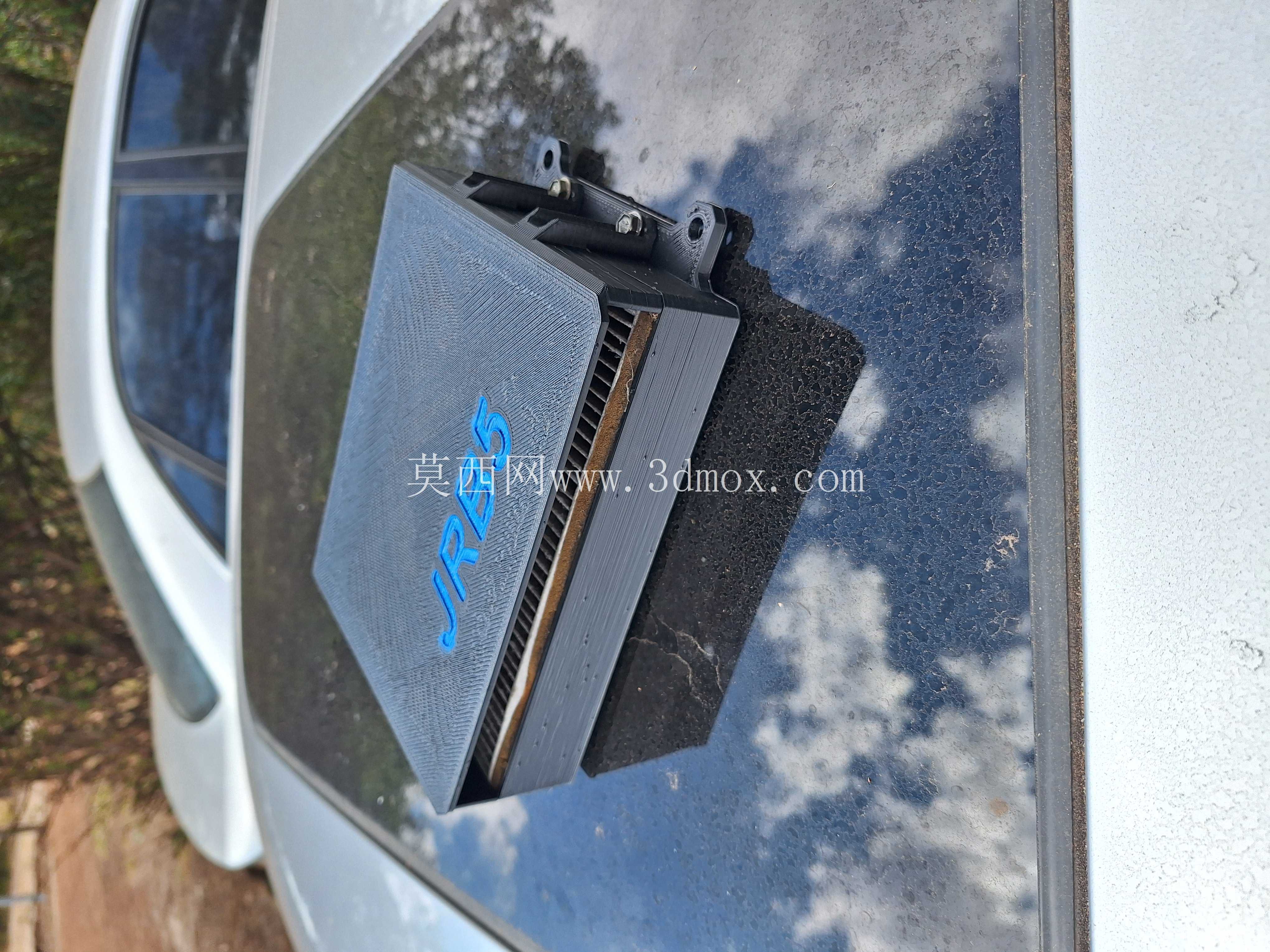

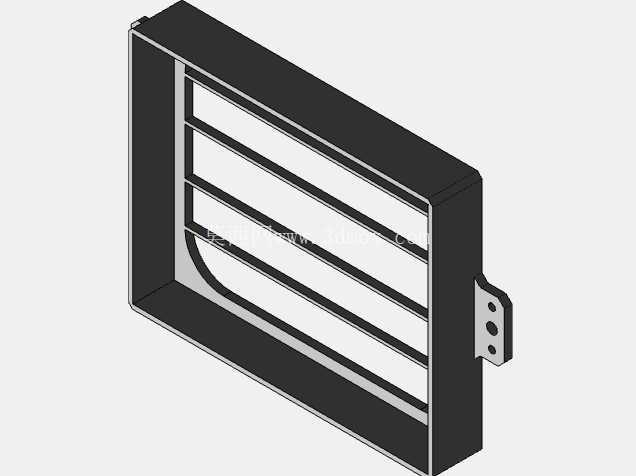

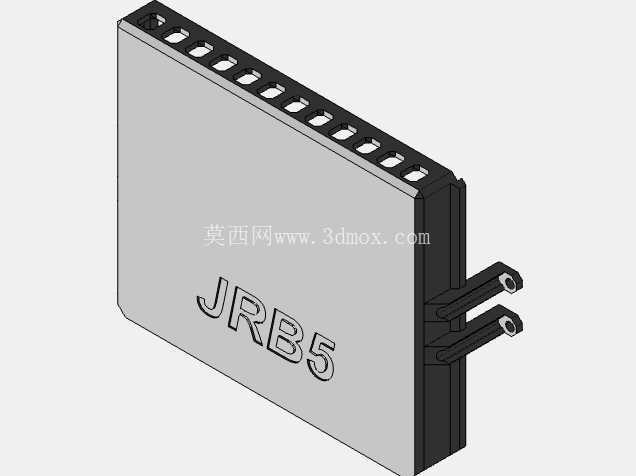

设计过程中没有采用重新开模制作整幅整流罩的思路，而是优先利用成熟的通用配件降低加工门槛，主体导水结构采用裁切后的通用库存过滤器壳体作为基础载体，配合门封型材作为导水板主体，导水路径完全贴合原厂防火墙的上部轮廓，能够将前风挡流下的雨水精准引导至两侧的原厂排水槽，避免雨水直接滴落在点火线圈、保险盒这类怕水的电气部件上。密封环节选用闭孔泡沫密封条贴合在结构与车身钣金的接触面上，泡沫材质的压缩量可以适配老车钣金因长期使用产生的轻微形变、公差累积，不需要对车身原有结构做大面积破坏性改造，仅需要在盖子对应位置钻孔攻丝，就能完成整个结构的固定安装，普通维修门店甚至具备动手能力的车主都能参照安装边界完成装配。

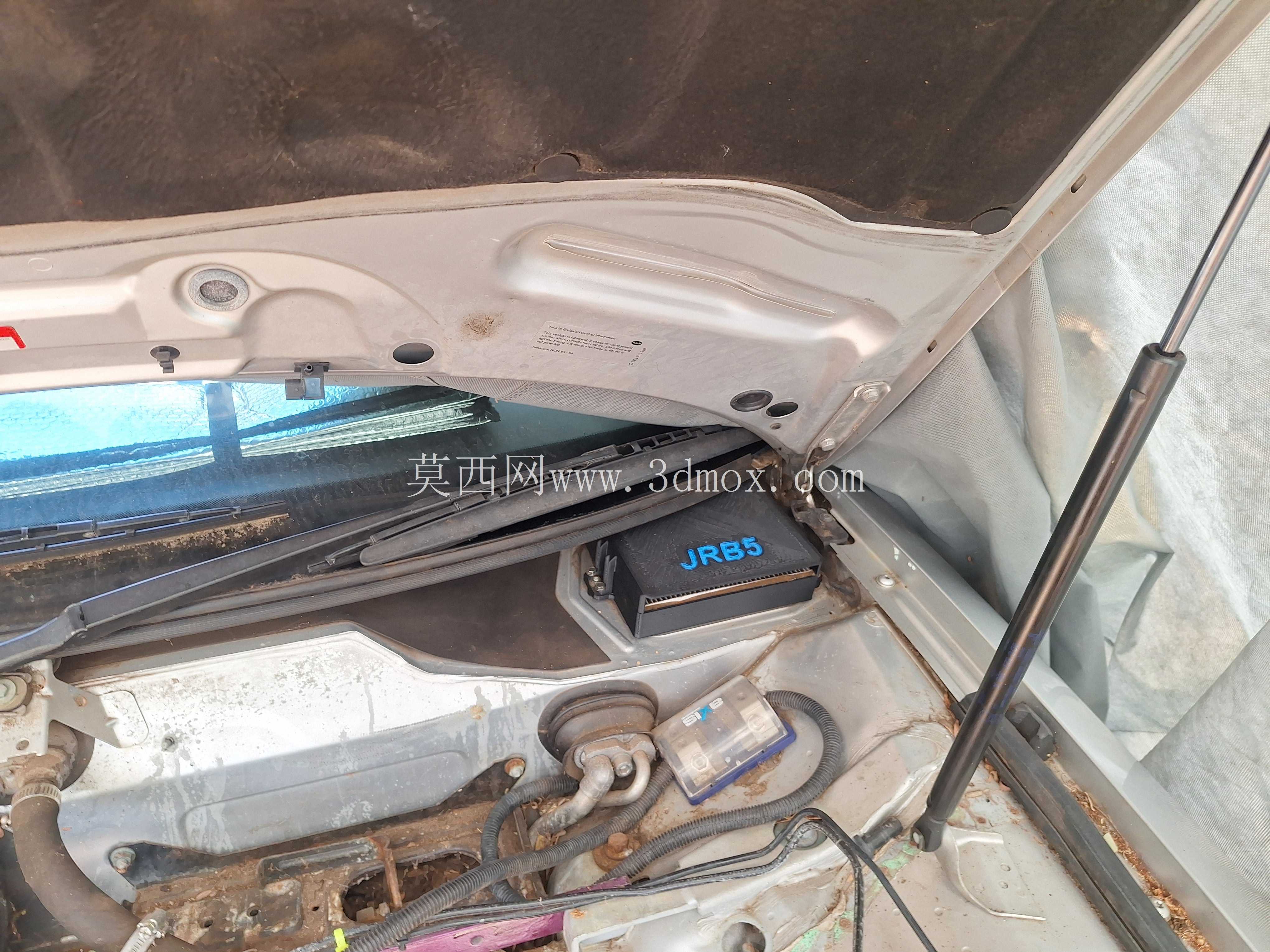

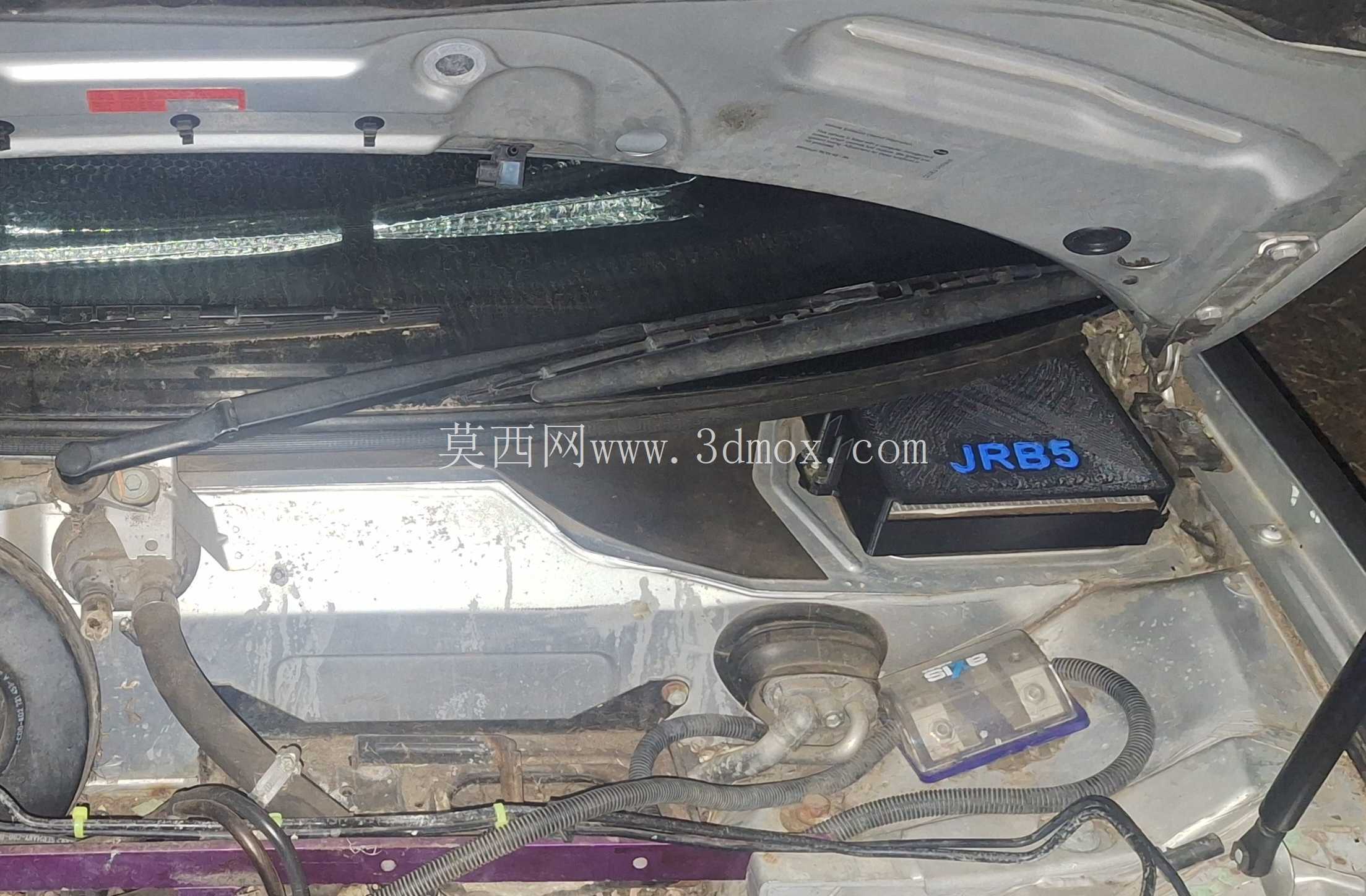

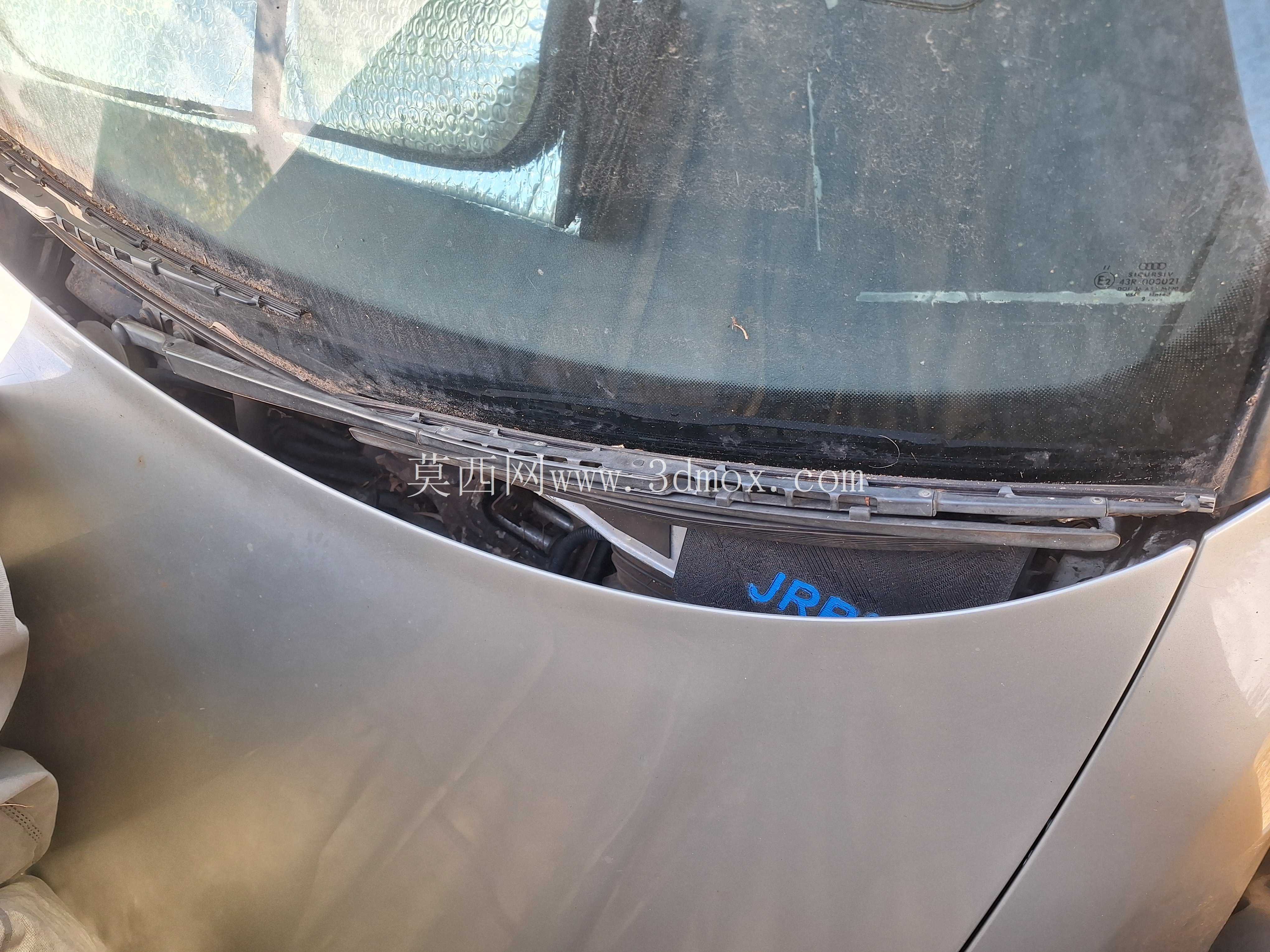

从安装边界来看，整个结构完全避开了发动机舱盖的撑杆固定位、雨刮联动杆的运动行程，不会干涉舱盖的正常开合，也不会影响雨刮的全角度运行；结构下部预留了足够的间隙，不会与发动机上部的装饰盖、进气软管产生运动干涉，哪怕是发动机在工况下产生的正常抖动位移，也不会和改造结构发生磕碰摩擦。结构整体的壁厚控制在2.5mm，既保证了长期使用的结构强度，不会因为车辆行驶中的振动出现开裂，也不会过多占用发动机舱的上部空间，拆除原失效整流罩后，火花塞更换、点火线圈检修、保险盒排查这类日常养护操作的操作空间得到明显释放，不需要再像原厂设计那样先拆除整幅整流罩才能触及养护点位，能有效缩短日常维保的操作时间。

实际使用场景中，这套结构除了完成基础的导水密封功能，还能在车辆行驶过程中对进入舱内的气流起到一定的规整作用，避免气流直接无序冲击舱内的管线束，减少管线长期受气流抖动产生的磨损风险。由于采用了分体式的装配设计，后续如果需要对舱内更深层的部件进行维修，只需要拆除对应的固定螺丝就能取下局部结构，不需要整体拆解，维保便利性相比原厂整幅整流罩有明显提升。针对老车钣金可能存在的防腐层脱落问题，结构的固定孔位都设计了对应的垫片安装位，安装时可以搭配橡胶垫片避免金属螺丝直接接触钣金，减少后期出现电化学腐蚀、孔位生锈的概率。整个结构的外形完全贴合原厂舱体的轮廓曲线，安装后不会突出于舱盖的下沿，关闭舱盖后不会出现异常的缝隙、干涉问题，也不会影响舱盖的密封胶条正常压合，能够保留原厂舱体的密封性能，避免高速行驶时出现风噪异常增大的问题。
