多规格馅饼切割工装夹具结构设计

　　在烘焙食品规模化生产环节，面坯定尺裁切是影响成品规格统一度、原料利用率的核心工序，这套适配多规格的馅饼切割夹具，正是针对批量生产中不同尺寸馅饼的定形裁切需求开发的专用工装，可直接配套现有半自动裁切工位、手工作业台架使用，无需对原有产线做大规模改造，适配性较强。从实际使用场景来看，不少中小型烘焙加工坊、中央厨房的馅饼生产环节，往往需要同时生产不同英寸规格的产品，以往要么更换整套裁切模具，要么靠人工量测裁切，不仅换型效率低，还容易出现裁切角度偏差、边缘毛边、尺寸超差的问题，直接影响后续包馅、烘烤工序的成品一致性，这套夹具通过模块化的刀座排布设计，覆盖了1、1.25、1.5、1.75、2、2.25、2.5、3、3.5、4、

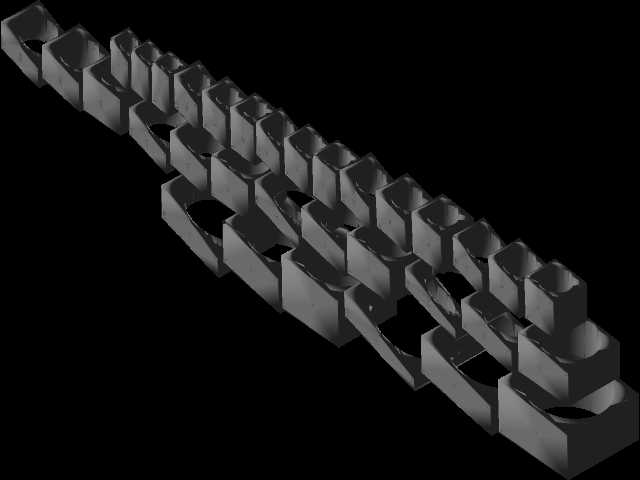

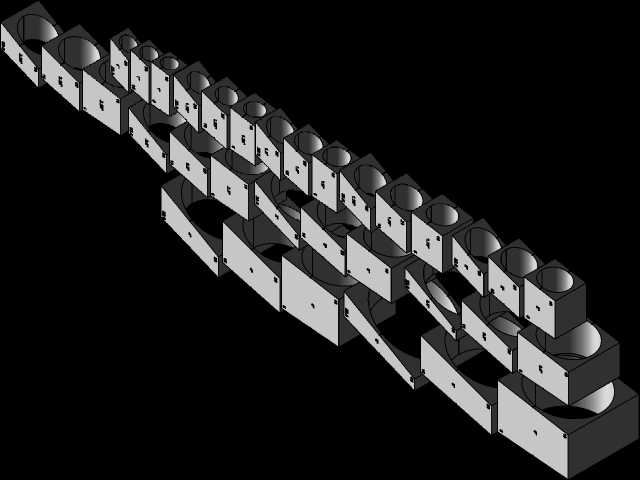

　　5英寸共11种常见的馅饼坯直径规格，每个尺寸规格对应设置了5°、10°、15°、20°、22.5°、30°共6种常用切割角度，作业人员可根据当前生产工单的规格要求，快速选择对应位置的刀模安装位完成定位，无需反复调整裁切基准，换型时间较传统单套模具缩短60%以上。从结构设计思路来看，整套夹具采用分体式立板拼接结构，每个立板对应一个规格的裁切定位基准，立板上的弧形开口与对应直径的馅饼坯外圆完全贴合，定位时可将面坯完全卡入弧形槽内，避免裁切过程中面坯滑移导致的切口歪斜；立板上预设的角度定位槽与裁切刀架的定位销精准配合，可保证每次下刀的角度误差控制在±0.2°以内，切出的饼坯分块均匀，不会出现大小块偏差过大的问题。

　　考虑到食品加工场景的清洁需求，整套夹具的安装边界做了无死角圆弧过渡设计，没有容易积存面屑、油污的窄缝结构，日常生产结束后可直接整体拆卸冲洗，不存在清洁盲区；立板之间的间距经过反复校核，既保证相邻规格的裁切操作不会互相干涉，又尽可能压缩了整套夹具的整体占地尺寸，可直接放置在常规1.2米宽的操作台上使用，不需要额外拓展工作台面。在安装适配性上，夹具底部预留了标准的T型槽安装孔位，既可以通过T型螺栓固定在木质、不锈钢操作台上，也可以配套快夹结构实现快速装拆，对于需要频繁移动工位的小型加工作坊十分友好；刀架的导向结构采用自润滑的工程塑料衬套，长期使用不会出现金属碎屑掉落污染面坯的问题，也不需要频繁加注润滑油维护，降低了日常运维的工作量。

　　从实际使用的受力角度分析，每个立板的厚度经过裁切受力仿真校核，在承受常规手工裁切、半自动气缸裁切的下压力时，立板形变量不超过0.1mm，不会因为长期受力出现定位基准偏移的问题；立板边缘的裁切承托位置做了淬火硬化处理，长期与裁切刀接触也不会出现凹陷、卷边的问题，整套夹具的正常使用寿命可达3年以上，远高于传统木质、塑料裁切模具的使用寿命。针对不同厚度的馅饼面坯，夹具的定位槽深度做了梯度设计，从薄款酥皮馅饼到厚款发面馅饼都能实现稳定定位，不会出现面坯过高导致定位失效、或者面坯过薄导致卡滞的问题；角度定位槽的位置经过实际生产验证，覆盖了市面上绝大多数馅饼产品的分块角度需求，不管是六等分、八等分还是特殊角度的分块要求，都能在这套夹具上找到对应的定位基准，不需要额外定制特殊工装。
