铣床用磁性工具收纳作业托盘结构

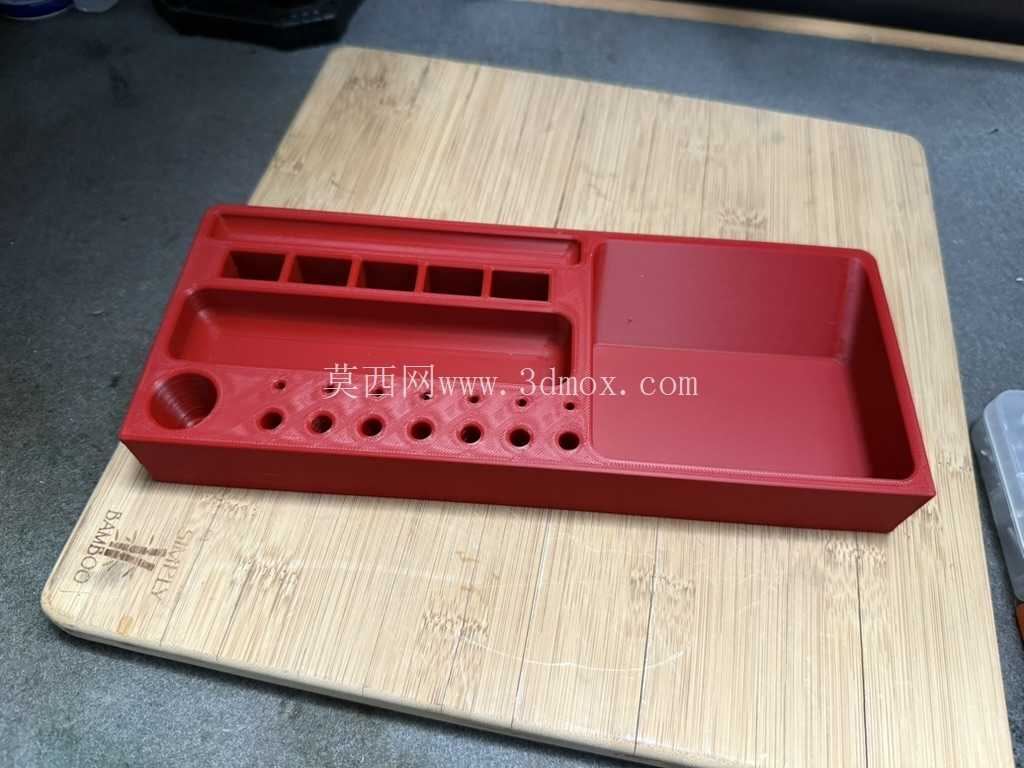

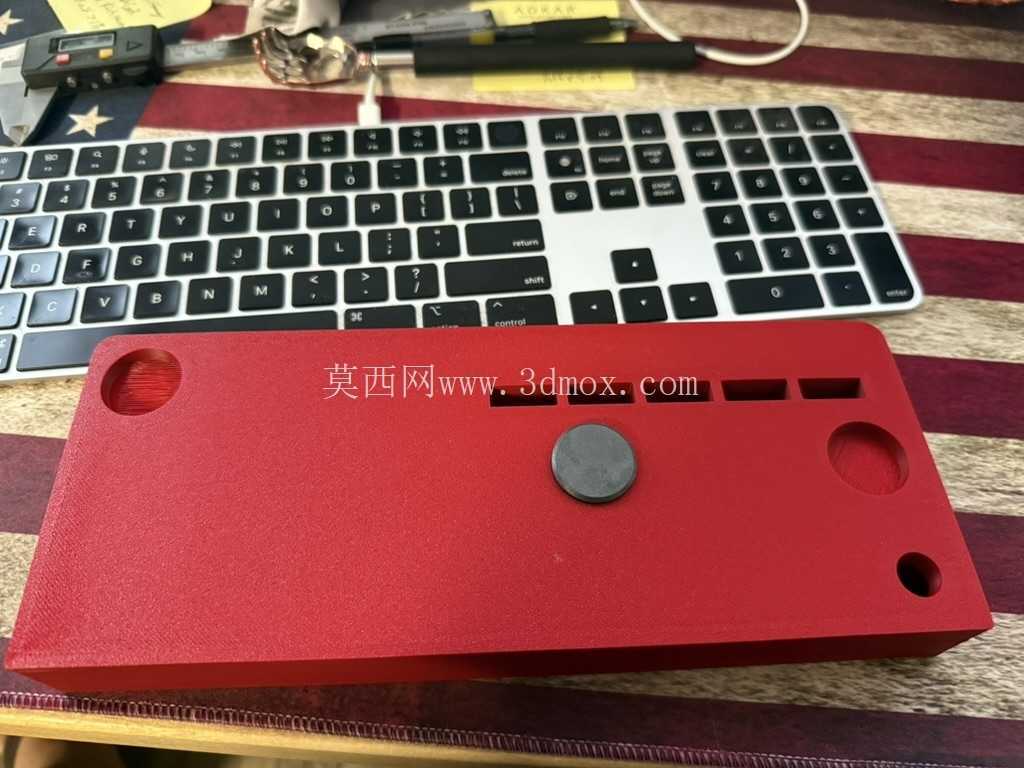

　　在小型数控铣床、桌面级铣削设备的日常作业场景中，工位周边的刀具、夹具零散摆放一直是影响操作效率的常见问题，换刀时翻找对应规格铣刀、ER夹头、紧固螺栓不仅会中断加工节奏，散落的小零件还容易掉入设备缝隙造成安全隐患，这款磁性工作托盘正是针对这类桌面铣削工位的收纳需求设计的配套工装。从实际使用场景出发，这款托盘优先适配10英寸规格的爱好级铣床工作台侧边、设备旁抽屉框架或是机床外壳的金属安装面，底部预留的插槽可嵌入1英寸规格的磁铁，依靠磁吸力实现无打孔快速固定，不需要额外加工安装孔位，也不会破坏设备原有漆面与结构，安装后不会超出铣床操作位的安全边界，操作人员伸手即可触及托盘内所有存放位，换刀、取件的动作半径控制在舒适操作范围内。

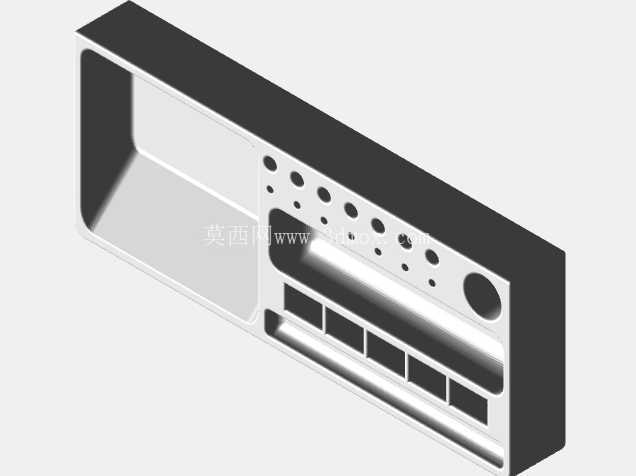

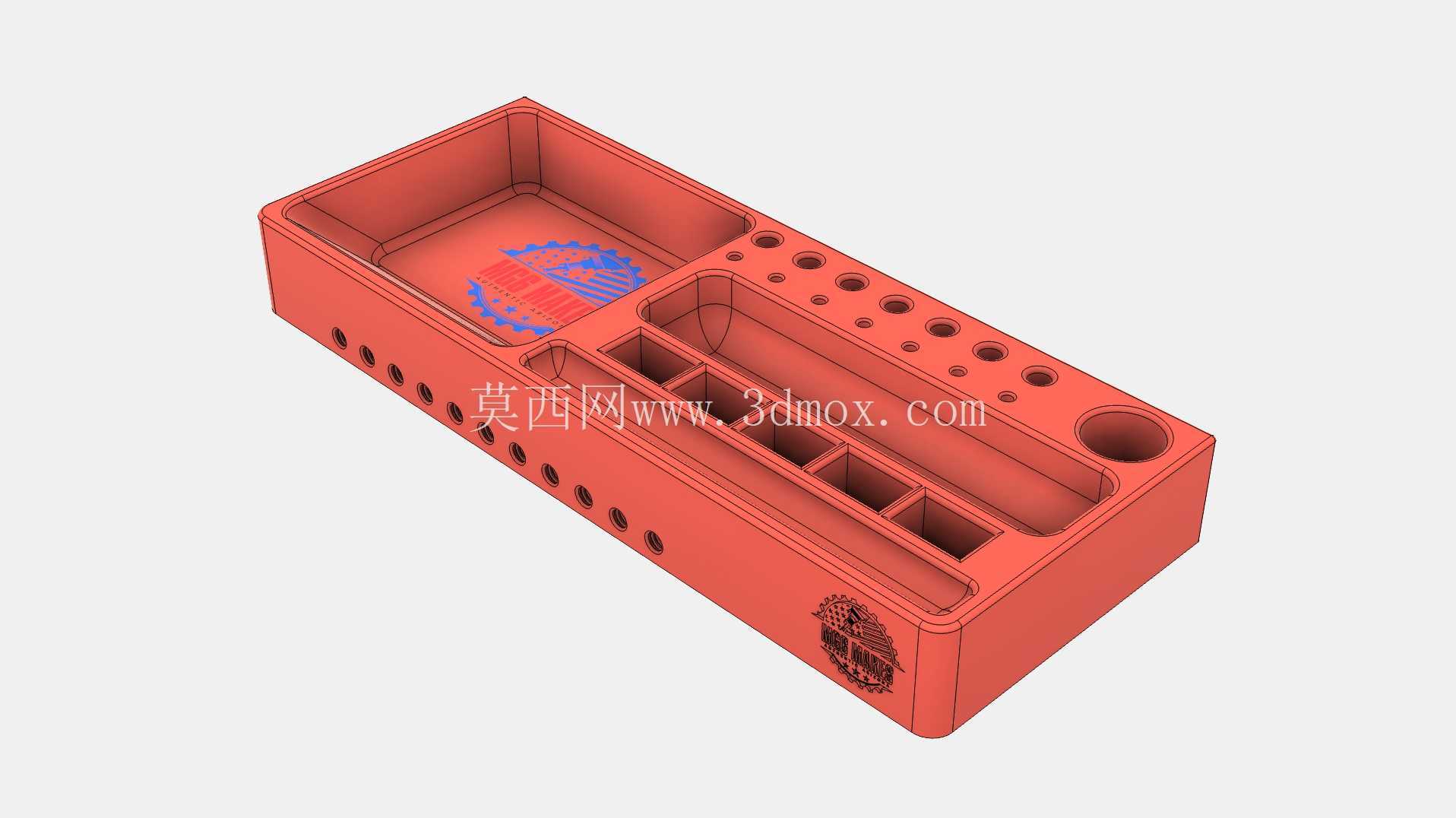

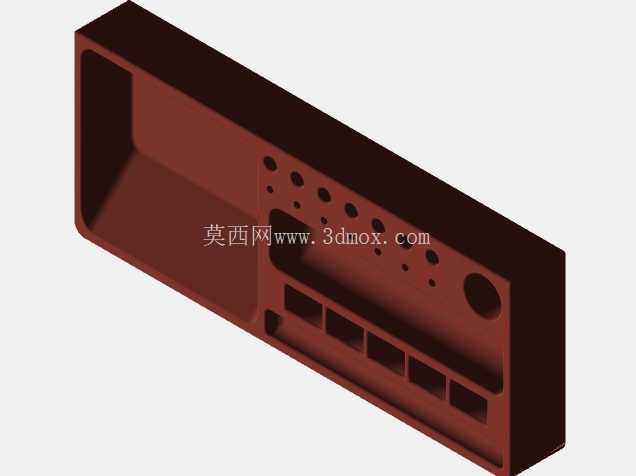

　　托盘的功能分区完全围绕铣削作业的常用耗材配置设计：大尺寸的开放式浅槽可放置待加工的小型工件、拆卸下来的夹具压块或是加工完成的小零件，避免小工件滚落；长条形的分隔槽专门用来分类放置不同规格的英制铣刀、1/4英寸柄径铣刀，每个分隔槽的宽度刚好适配单支刀具的柄部直径，防止刀具相互磕碰刮伤刃口；一排不同孔径的圆孔位对应ER20夹头的存放需求，每个孔位的深度与夹头插入深度匹配，夹头放入后不会歪斜倾倒，拿取时可直接捏住夹头头部拔出；单独设置的小孔位用来收纳1/4-20规格的紧固螺栓，这类螺栓是铣床夹具固定的常用标准件，单独收纳可避免与其他零件混放造成螺纹磕碰。

　　设计时充分考虑了3D打印的工艺可行性，整体采用一体化盒式结构，壁厚均匀控制在适合FDM打印的厚度区间，没有悬空角度过大的结构，不需要额外添加支撑即可完成打印，底部的磁铁插槽与托盘主体一体成型，不需要后续二次粘接装配，打印完成后嵌入磁铁即可直接投入使用，在桌面级FDM设备上即可完成制作，不需要工业级打印设备支持。托盘的边角全部做了圆角过渡处理，既避免了尖锐边角划伤操作人员，也能减少打印过程中的应力集中问题，防止托盘长期使用后出现边角开裂的情况；侧边预留的小孔可作为穿绳孔，在不需要磁吸固定的场景下，也可以通过扎带将托盘绑定在设备框架的型材上，适配不同的安装环境。从实际使用的反馈来看，这款托盘安装在铣床操作位旁后，单次换刀的找件时间可缩短六成以上，作业过程中产生的金属切屑也不会掉入刀具存放槽内，托盘整体为浅槽设计，清理切屑时只需要将托盘取下倾倒即可，没有难以清理的死角；不同规格的刀具、夹头、螺栓分类存放后，也能避免不同规格零件混放导致的错拿问题，尤其是ER夹头这类精度较高的夹具，单独竖直存放可避免夹头内壁被其他零件磕碰，维持夹头的夹持精度。

　　托盘的整体外形尺寸控制在桌面工位可容纳的范围内，不会占用过多的工作台操作空间，磁吸固定的方式也可以根据操作人员的使用习惯随时调整安装位置，不管是安装在机床左侧还是右侧，或是抽屉的金属侧板上，都能保持稳固的固定状态，即使放置满刀具与零件，也不会因为设备运行的轻微振动出现滑落移位的情况。针对铣削作业的工况，托盘的结构强度也做了对应优化，底部设置了加强筋结构，在壁厚较薄的情况下也能承受满载零件的重量，长期使用不会出现底部凹陷变形的问题；每个存放槽的边缘都做了微小的倒角，拿取零件时不会被槽口的毛边划伤，也能减少零件放入时的磕碰磨损。
