房车三英寸PVC卡口滑套式排水转接接头

房车旅居场景下，灰水与黑水排放管路的临时接驳一直是户外使用中容易被忽略却直接影响使用体验的环节。营地排污接口与车载排水端往往存在管径偏差、轴向错位、插拔频次高的问题，硬管直接对接不仅对位困难，车辆停放时的微小沉降还会在接口处产生附加弯矩，长期使用容易出现密封面渗漏、管壁应力发白甚至卡箍崩脱的故障。这款三英寸规格的厚壁PVC转接滑套，正是围绕车载排污管路快速对接的实际需求展开结构设计，把现场接驳中反复出现的对位、密封、防脱三个核心痛点整合在单个注塑件形态中完成。

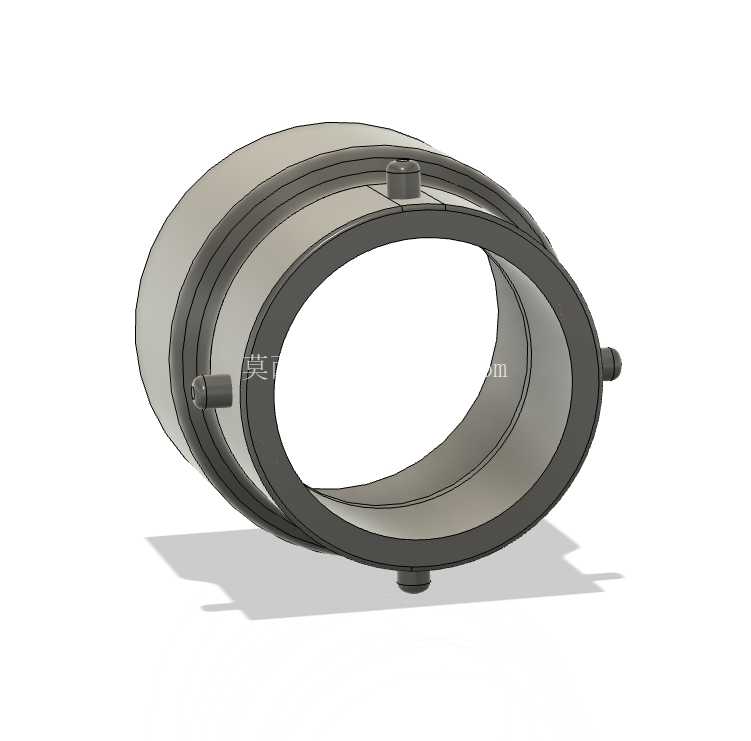

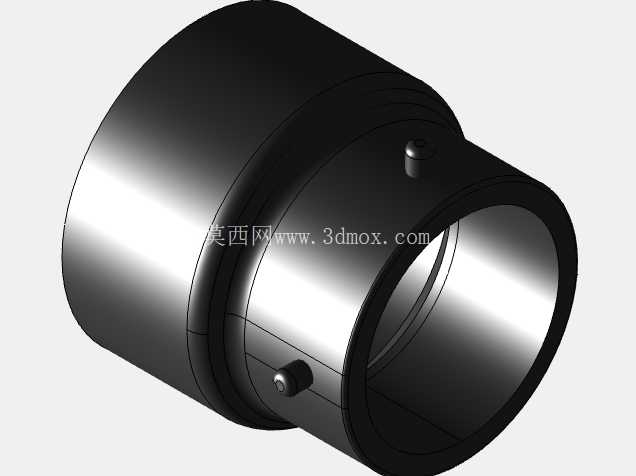

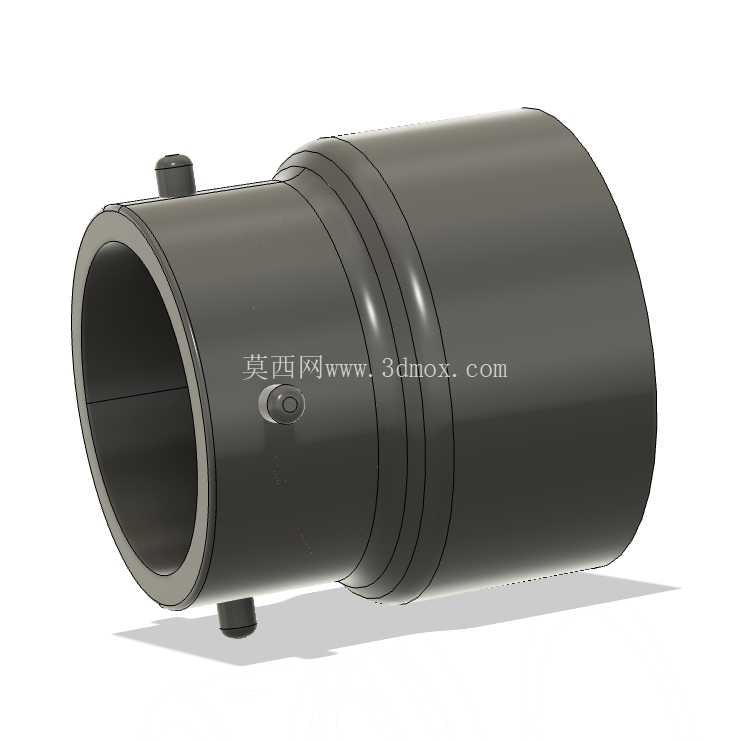

从结构布局来看，零件整体采用阶梯套筒形态，一端为适配标准三英寸PVC排水管的承插段，另一端为带环形凸缘的卡口端。卡口端外径控制在约3.351英寸，对应配合内径约2.903英寸，承插侧内径覆盖4.125英寸至3.5英寸的管径区间，这种非等径的过渡设计并非单纯做变径转接，而是利用厚壁套筒的轴向长度吸收两端管路的同轴度误差：现场对接时无需强行掰动硬管对位，先将滑套套入一侧管口，再沿轴向推送卡入车载排水端的卡口位，环形凸缘与排污端的弹性锁扣咬合后，即可限制套筒轴向窜动，避免车辆行驶振动或排水拖拽时接头松脱。筒身外侧布置的多道环形加强筋沿周向连续分布，既提升了厚壁PVC件的径向抗外压能力，防止营地软管受压弯折时筒身被夹扁造成排水截面缩窄，也在插拔操作时提供了手部施力的摩擦边界，冬季低温材料韧性下降时，加强筋还能分散卡口边缘的应力集中，降低装配撬裂风险。

筒身侧壁预留的两个小直径凸台结构，对应排污管路中常见的冲洗接口与通气支路安装位。房车排水系统在排空黑水箱时，若管路完全封闭，箱内液位下降会形成负压，拖慢排水流速甚至导致回水反味，侧壁凸台可接入小直径通气管或冲洗水管，无需在主排水套筒上现场钻孔攻丝，避免了后期开孔产生的PVC碎屑落入管路、密封面被破坏的问题。凸台与主筒采用一体成型的圆角过渡，根部壁厚做加厚处理，外接快插接头拧紧时，载荷能够沿筒壁均匀扩散，不会在凸台根部形成局部弯矩导致开裂。

建模过程中需要重点把控几处配合边界：卡口端的环形凸缘轴向尺寸要与车载排污口的锁扣行程匹配，过盈量过大则现场徒手插拔困难，冬季橡胶密封圈硬度上升后甚至无法卡入到位；间隙过大则锁扣咬合后存在轴向旷量，车辆颠簸时接头会反复窜动磨损密封面。承插段的内径公差要兼顾PVC管材的实际外径偏差，国标排水PVC管的外径存在成型公差，套筒内壁设计为略带锥度的导向段，管口处做倒角扩口，管材插入时自动导正，插入深度达到标定位置后，筒壁与管材外壁形成足够的贴合面，配合喉箍锁紧即可实现端面密封。过渡段的内壁要做平滑圆弧变径，避免出现台阶死角，排水过程中携带的纸屑、污物不会在台阶处淤积挂壁，长期使用后管路通流截面不会因污物堆积逐步缩窄。

实际选型使用时，这款转接件主要适配自行式房车与拖挂房车的底部排污口，也可用于营地固定排污立管与车载排放软管之间的过渡连接。安装时先确认卡口端锁扣方向与车载排污口的卡槽对位，推送到位后听到锁扣弹回的声响即完成轴向定位，承插端插入PVC排水管后，在筒身外侧的环形筋之间的凹槽位置布置不锈钢喉箍，拧紧力矩控制在PVC材料不产生明显压痕的区间即可，过度拧紧会使厚壁筒身产生椭圆变形，反而破坏密封面的圆度。日常维护中，排空水箱后可直接按压锁扣拔出滑套，清理筒内壁附着的污物，检查卡口凸缘的磨损情况，一体注塑的PVC件本身耐污水腐蚀、重量轻，相比金属转接头不存在锈蚀卡滞问题，长期户外使用的维护成本更低。结构建模时还要注意外壁凸台的位置要避开喉箍的锁紧区域，同时保证凸台内孔与主筒内腔贯通，流道交汇处做圆角处理，避免冲洗水流在交汇处形成涡流造成污物沉积。
