12英寸爱好铣床磁性工具收纳托盘

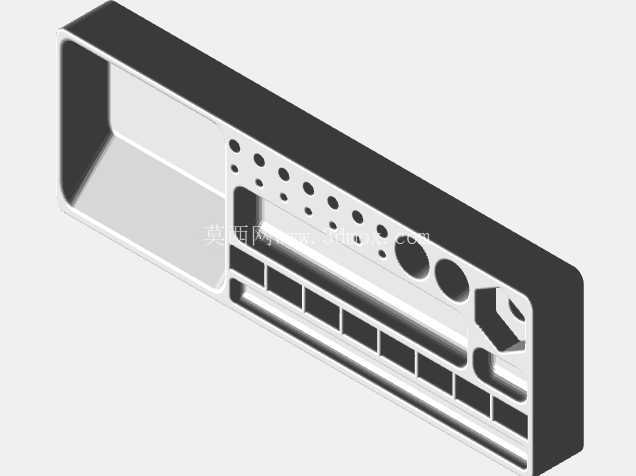

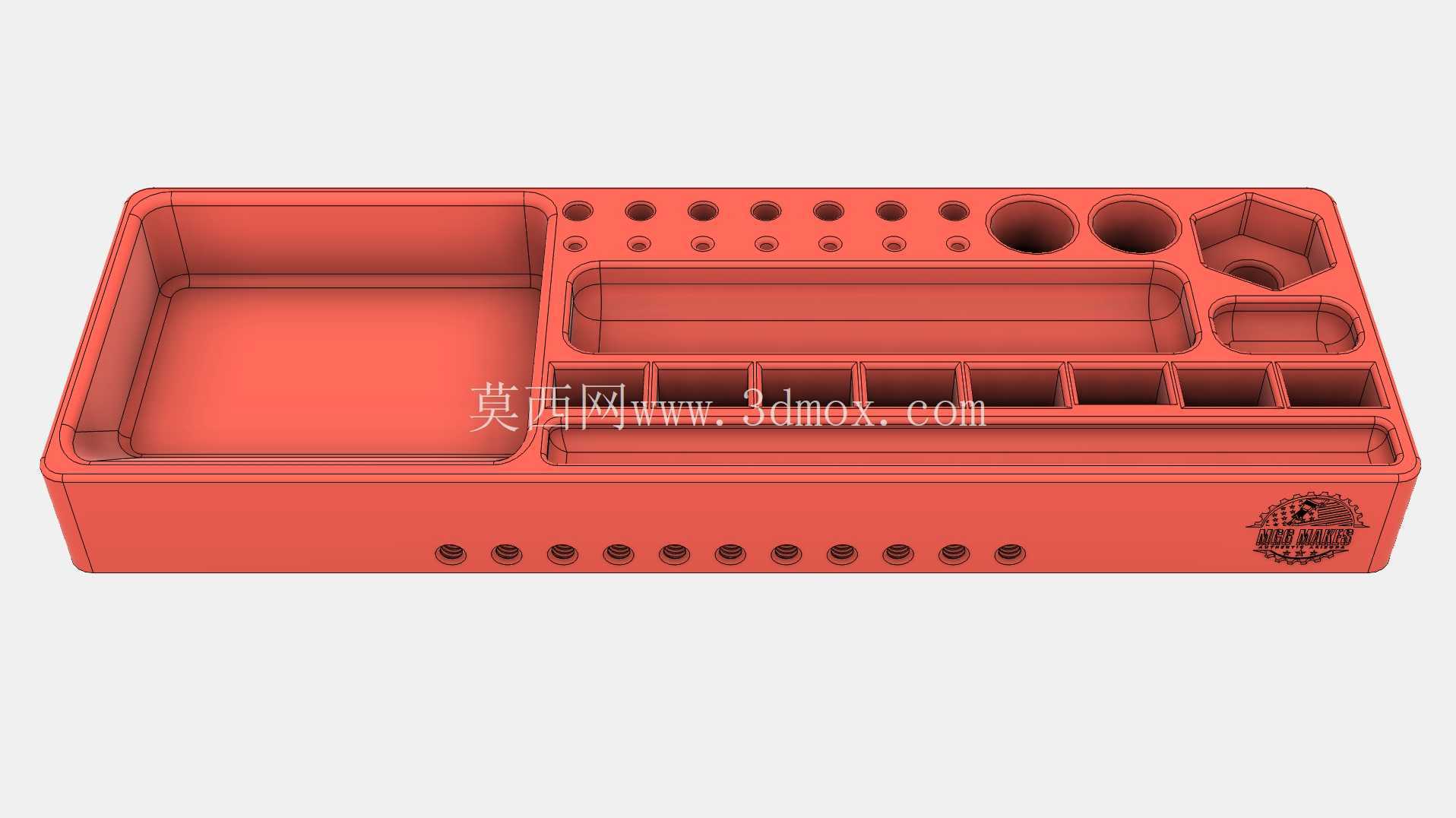

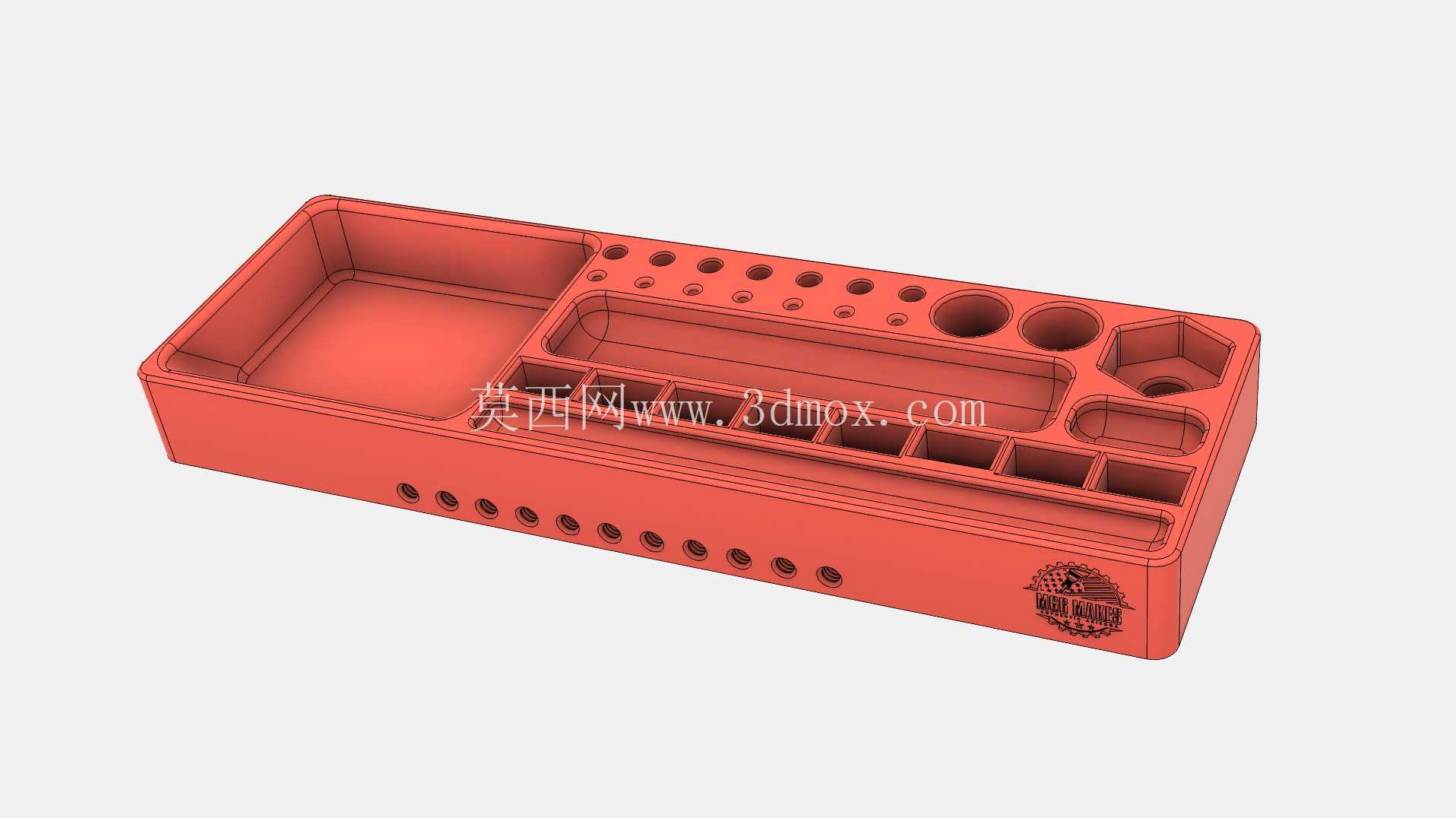

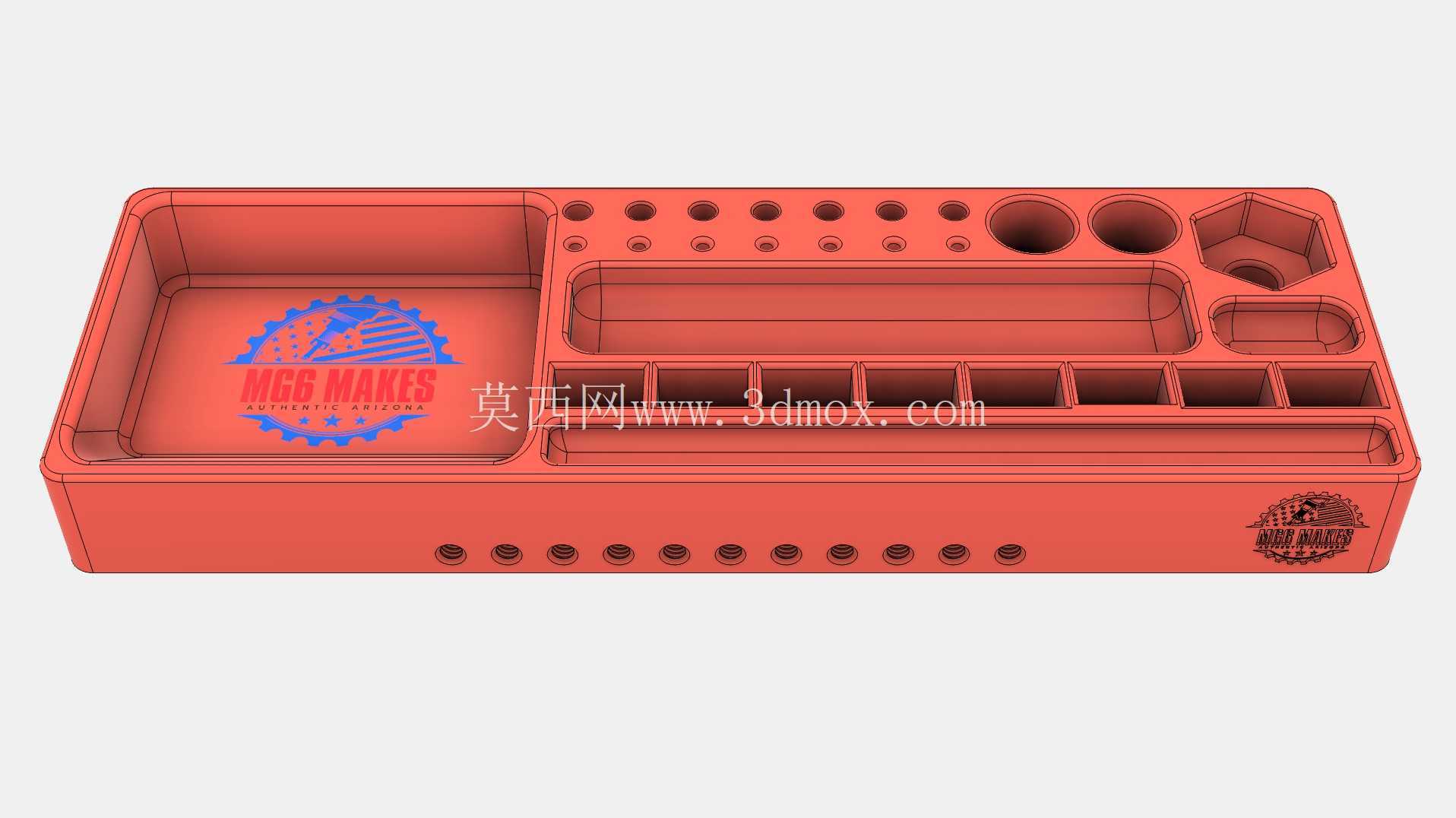

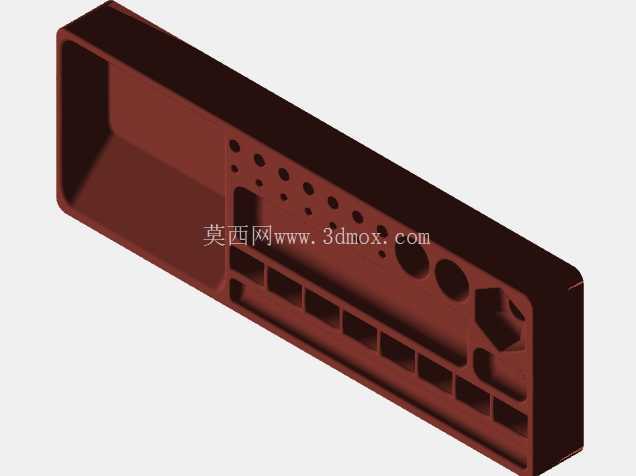

在小型桌面铣床的日常操作场景中，工具零散摆放导致的找件耗时、刀具磕碰、小配件滚落丢失是长期困扰操作手的常见问题，这款适配12英寸规格爱好级铣床的磁性工作托盘，正是针对桌面加工场景的工具收纳痛点完成的结构设计。托盘整体采用长条形槽式结构，主体为一体化槽型壳体，内部做了分区式的型腔设计，不同规格的孔位与槽位分别对应不同类型的加工配件：直径适配的圆孔用于竖直放置英制规格立铣刀、1/4英寸柄径铣刀，避免刀具刃口相互磕碰造成精度损失；对应ER20夹头、ER20锁紧螺母的专属沉孔位，可将夹头与螺母按使用顺序排列，换刀时无需在零散配件盒中翻找，大幅缩短换刀辅助时间；专门开设的窄槽位用于放置Carbide3D设备配套的基础夹具、1/4-20规格紧固螺栓，小规格紧固件不会因机床振动滑出槽位。

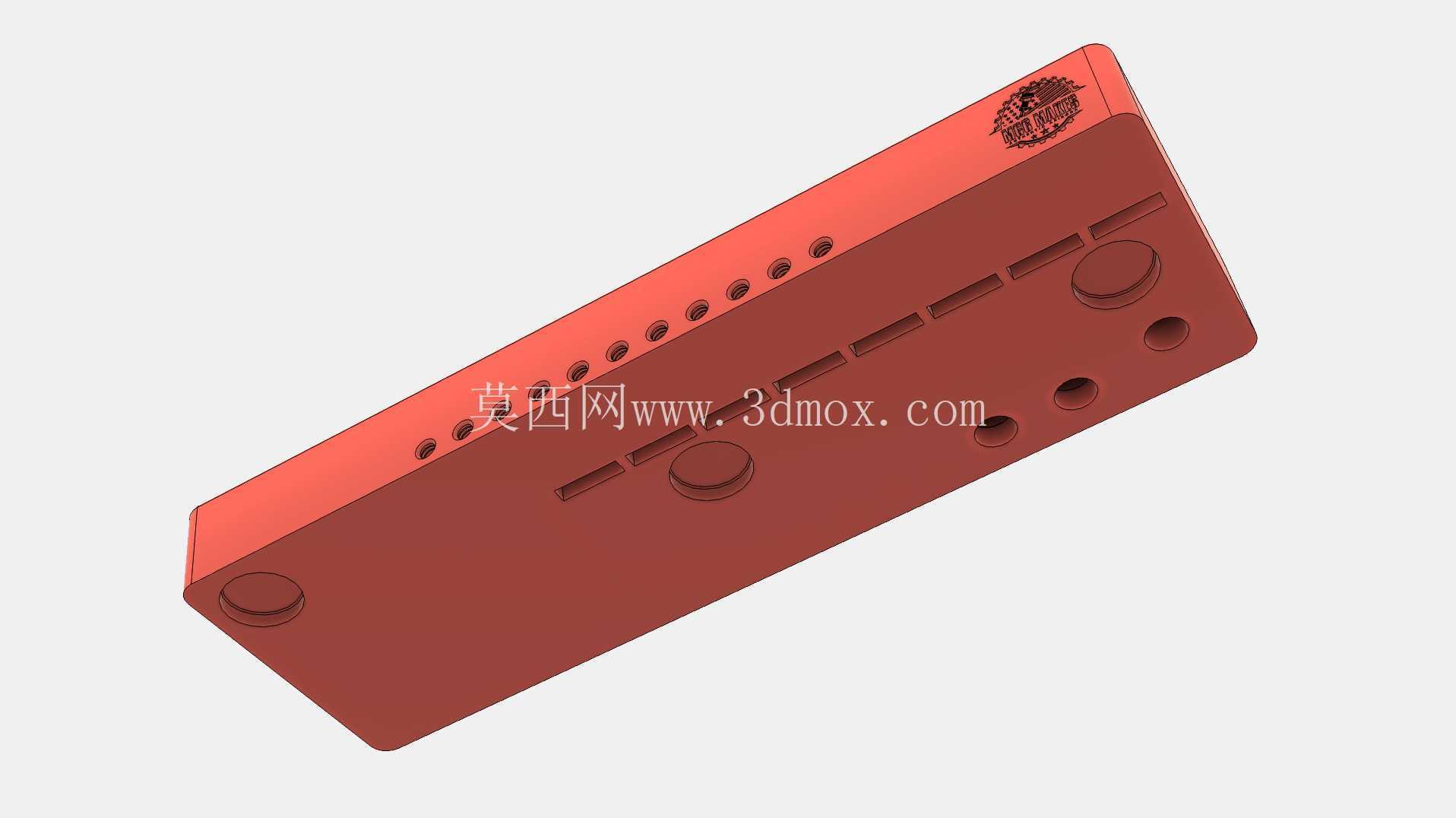

托盘底部预留了连续的插槽结构，用于嵌入1英寸规格的永磁磁铁，安装时可直接吸附在铣床金属外壳框架、抽屉侧边等导磁金属表面，无需额外打孔安装或者使用紧固件固定，可根据操作习惯灵活调整安装位置，比如靠近主轴操作侧的位置，换刀时伸手即可取放所需配件；如果是固定工位使用，也可以将磁铁拆除，直接放置在工作台侧边的置物架上，适配不同的工位布置需求。整个托盘的外形尺寸适配XL尺寸3D打印设备的成型幅面，可直接采用工程塑料打印制作，壁厚设计兼顾了结构强度与打印耗材用量，槽体边缘做了圆角过渡，没有尖锐棱角，避免操作时剐蹭手部。

从结构设计逻辑来看，所有孔位的排布遵循操作动线优先级：使用频率最高的铣刀放置位靠近托盘外侧，取放时无需越过其他配件；夹头与螺母位紧邻铣刀位，换刀流程中取铣刀、拿夹头、取螺母的动作可以连贯完成；螺栓、小夹具的放置位靠近托盘内侧，避免频繁取放时碰落常用刀具。每个孔位的深度都做了针对性设计：铣刀放置孔深度为柄长的三分之二，竖直放置时不会倾倒，同时露出足够的柄部长度方便抓取；夹头沉孔深度刚好容纳夹头本体，不会因为孔过深导致夹头卡滞难以取出；螺栓槽采用通槽设计，不同长度的螺栓都可以平稳放置，不会因为槽深不足导致螺栓歪斜。

实际使用中，这款托盘解决了桌面铣床操作时的工具管理问题：加工过程中更换不同规格铣刀时，所有配件都在手臂可及的范围内，无需转身在配件盒中翻找，减少了机床空转等待时间；磁性吸附的安装方式不会破坏机床原有漆面，也不会在移动位置后留下安装痕迹，对于租赁工位、家用桌面工坊的使用者来说十分友好；一体化的槽体结构没有拼接缝隙，加工产生的切屑落入托盘后可以直接倾倒清理，不会藏在拼接缝隙中难以清扫。托盘的外形边界做了收窄设计，安装在铣床侧边时不会超出机床本体的外轮廓，不会影响工作台的移动行程，也不会在操作时磕碰手肘；槽体内部的分隔筋采用等厚设计，打印时不会出现壁厚不均导致的翘曲变形，同时分隔筋的高度低于托盘外壁高度，取放工具时不会被筋位遮挡视线。
