FPV穿越机圆管固定天线安装支架

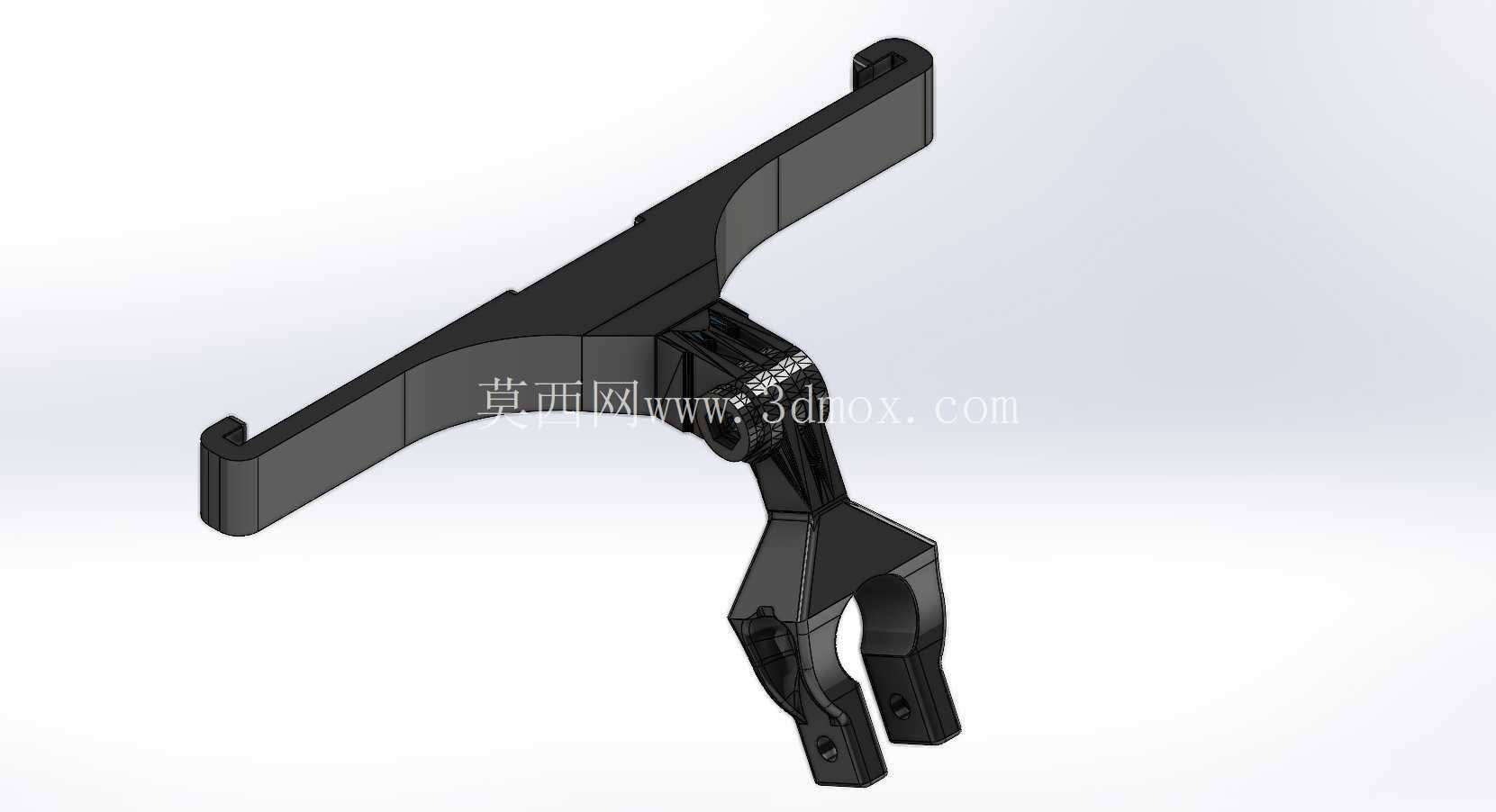

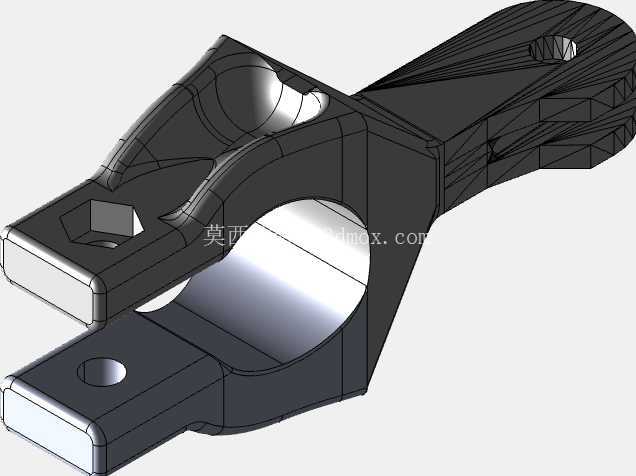

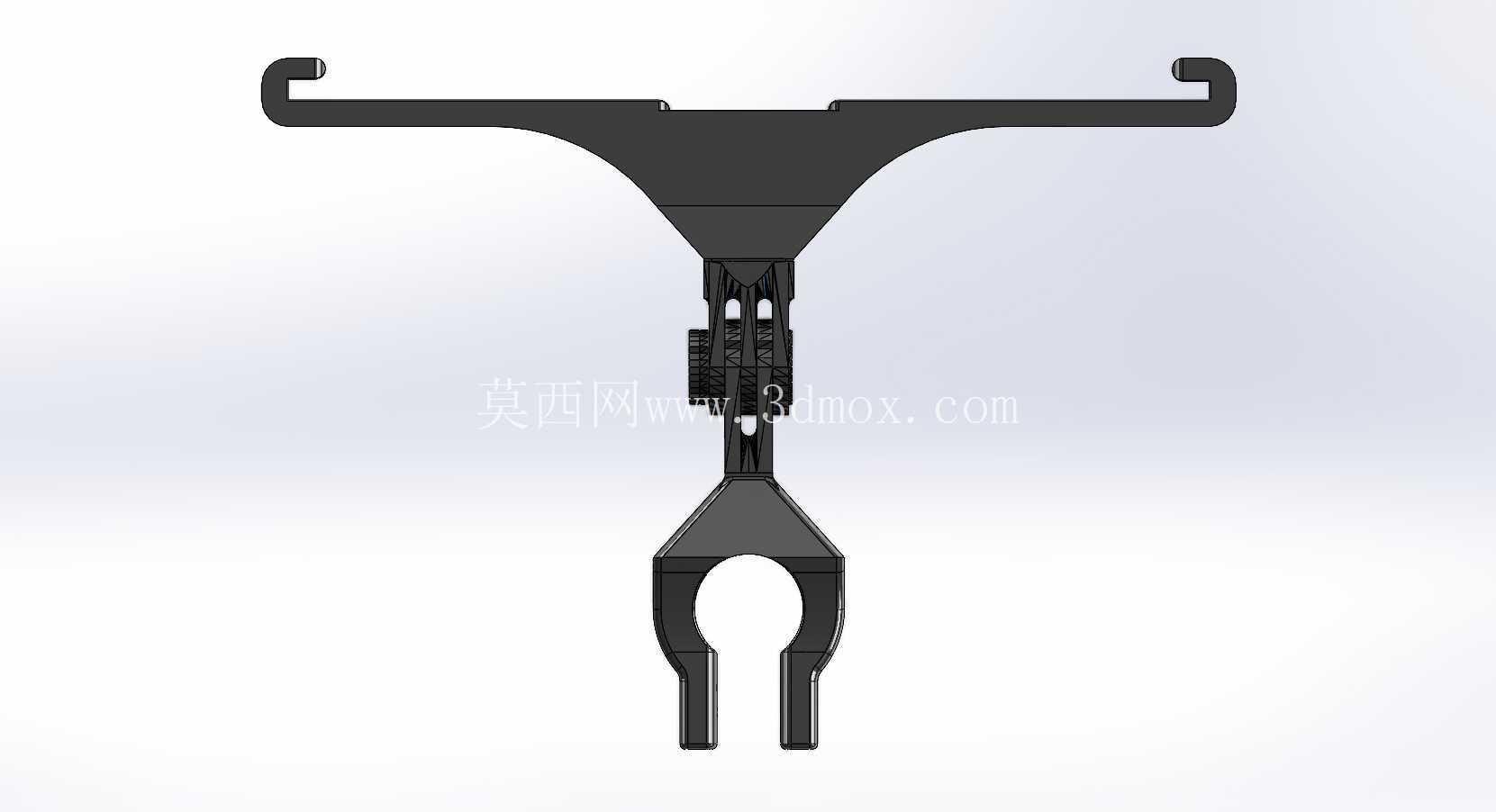

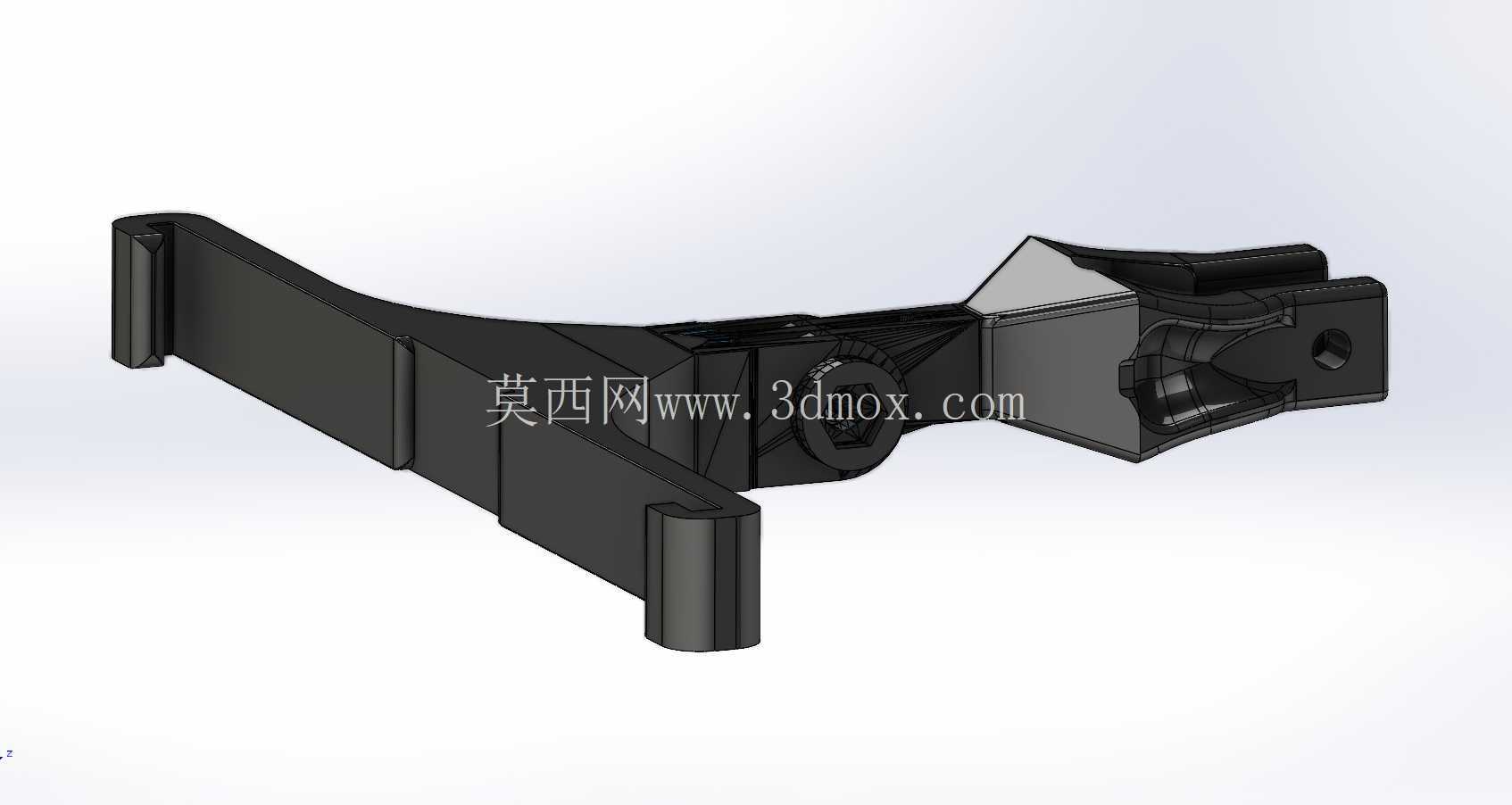

　　这套结构件主要服务于FPV穿越机的外置贴片天线安装场景，不少玩家在组装长续航远航机型、或者搭载图传增强套件时，都会遇到天线固定位置不合理导致信号遮挡、飞行中天线晃动移位的问题，常规的扎带捆绑固定不仅调整角度麻烦，炸机时还容易因为扎带断裂丢失天线，这个支架就是针对直径20mm的碳纤维圆管机臂、或者机架横向支撑杆设计的专用固定结构。从结构设计逻辑来看，整个支架采用一体化成型思路，没有多余的拼接零件，管夹部分做了半包式贴合弧面，弧面曲率完全匹配20mm管径的外轮廓，安装时不需要在管材上打孔，搭配M5规格的蝶形螺母就能完成锁紧，蝶形螺母的设计是特意考虑了外场调试的需求，玩家不需要携带额外扳手，徒手就能拧松调整天线俯仰角度，锁紧后能提供足够的夹持力，应对穿越机高速飞行、急转急停时的振动载荷，不会出现支架沿管周向转动、或者轴向滑移的问题。

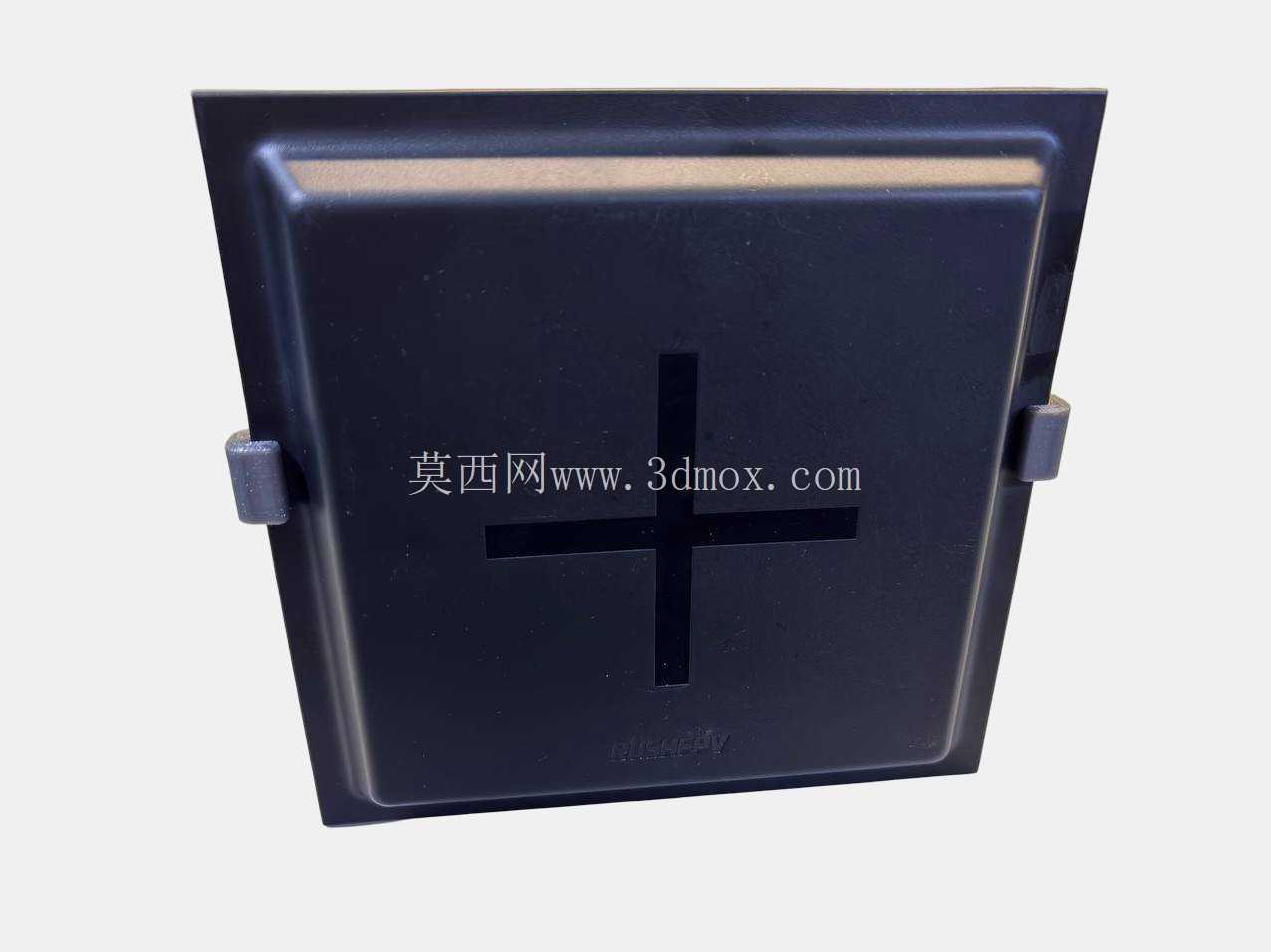

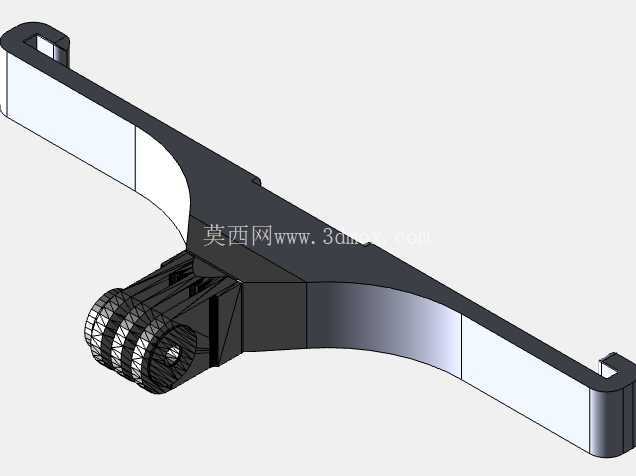

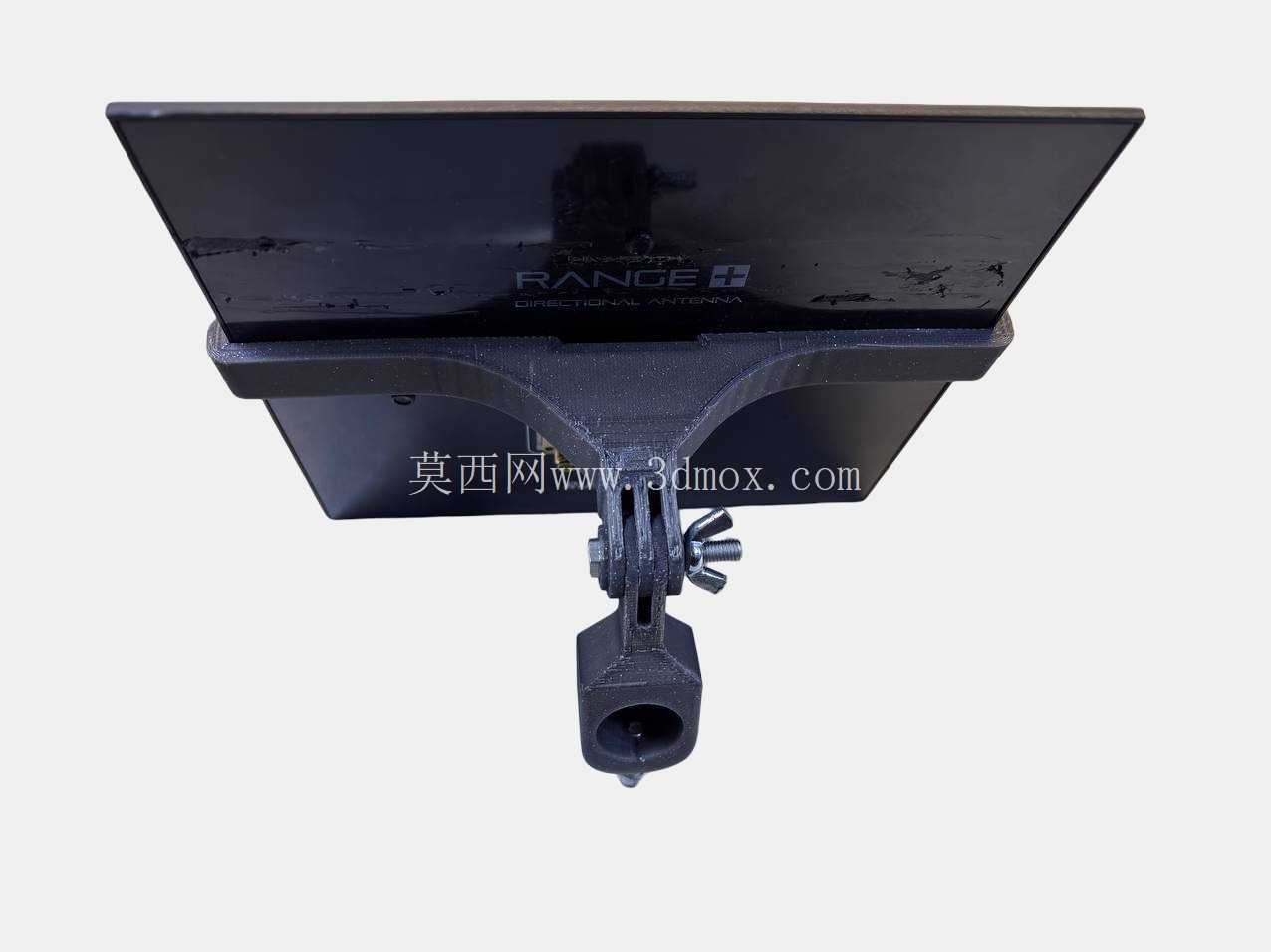

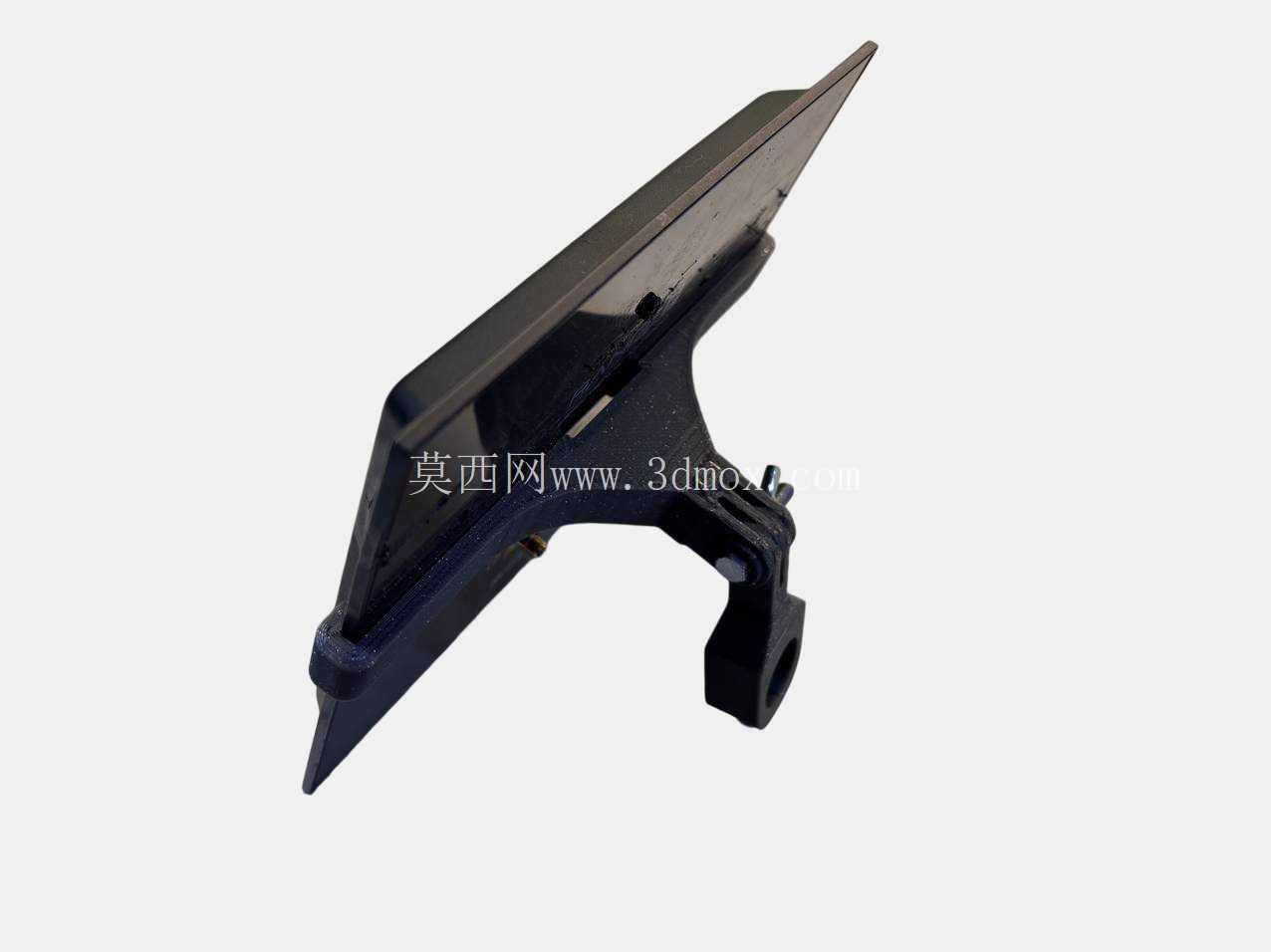

　　支架的天线安装端做了适配RushFPV贴片天线的卡槽结构，卡槽的限位筋刚好卡住天线底座的装配凸台，安装时不需要额外打胶固定，天线的馈线走线槽顺着支架的加强筋走向布置，能避免飞行中馈线被螺旋桨气流吹动反复弯折导致的线芯断裂问题。整个支架的壁厚做了梯度设计，管夹夹持区域壁厚加厚到2.5mm，保证锁紧时不会因为应力集中出现开裂，中间连接臂部分做了挖空减重处理，在保证纵向结构刚度的前提下尽可能降低零件重量，毕竟穿越机对整机重量敏感度极高，每减少1g的无效重量都能提升飞行机动性与续航时间，连接臂的截面采用工字型加强结构，相比等厚度的平板结构，抗弯折能力提升40%以上，炸机时只要不是直接正面撞击，基本不会出现连接臂断裂的情况。

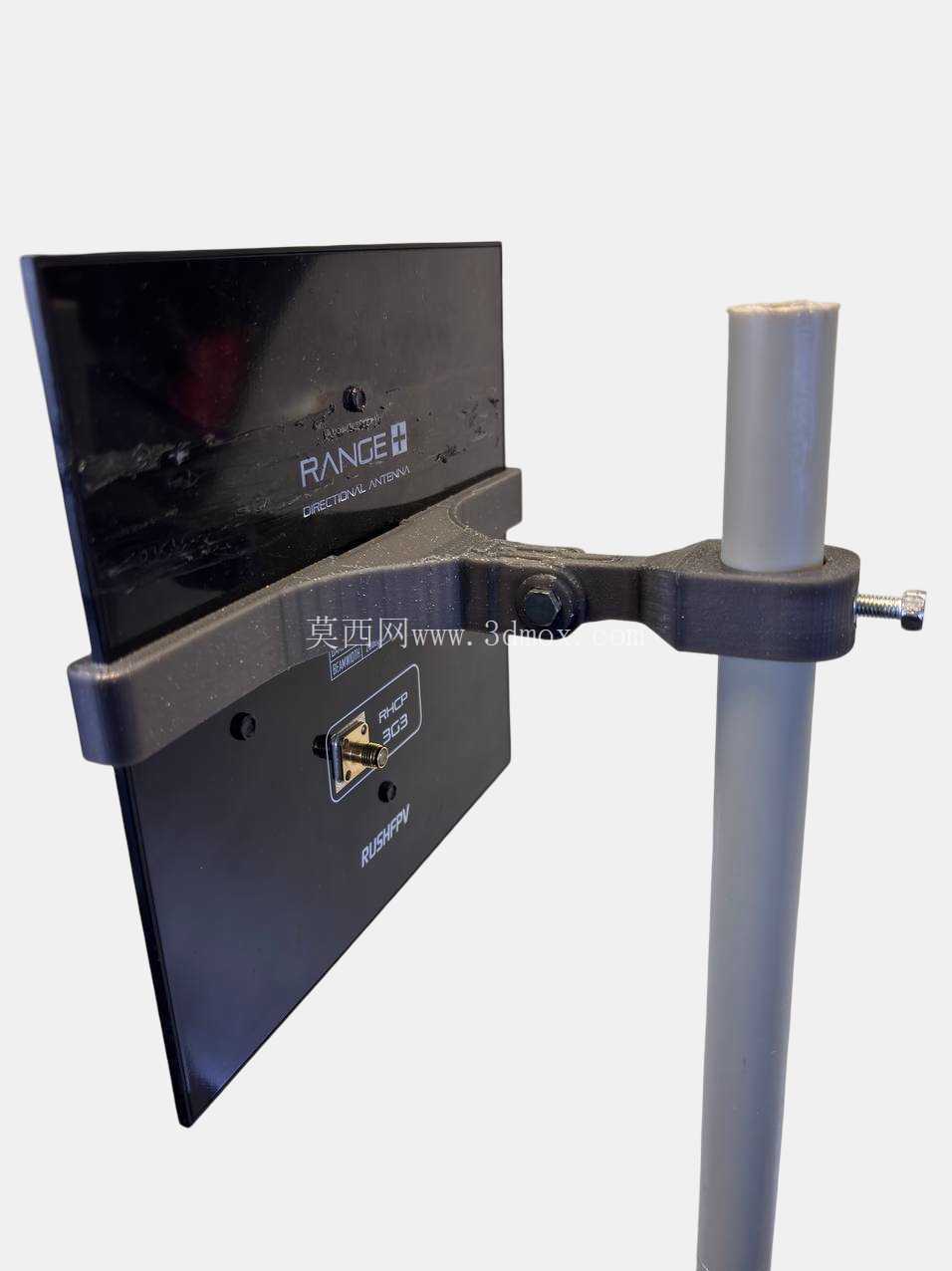

　　从安装边界来看，支架锁紧在20mm圆管上之后，天线安装面距离管材中心的偏移量控制在18mm，既保证天线能伸出机臂外侧避开碳纤维板、电池等信号遮挡物，又不会因为伸出过长导致飞行重心偏移过多，支架的整体宽度控制在32mm，安装后不会超出机臂的最大外轮廓，避免穿门、钻树林等复杂场景飞行时支架被障碍物刮蹭。考虑到玩家自制的需求，整个结构没有倒扣、薄壁死角等不利于3D打印的结构，打印时不需要添加支撑结构，层厚设置0.2mm就能获得足够的结构强度，安装孔位的公差预留了0.2mm的装配间隙，即使用FDM打印机打印也能顺利完成装配，不需要二次打磨修配。

　　在实际使用场景中，这个支架除了固定贴片天线，也可以通过更换安装端的转接件来固定GPS模块、图传发射机等其他需要外置安装的电子元件，管夹部分的通用设计让它可以适配所有采用20mm圆管结构的机架，不管是五寸穿越机、七寸远航机还是小型涵道机都能使用，相比市面上常见的3D打印天线支架，这个结构的应力分布更合理，反复拆装调整角度也不会出现夹持力衰减的问题，蝶形螺母的快拆设计也让外场更换天线、调整角度的效率提升不少，不需要携带整套工具就能完成调试。
