适配20mm管径的螺旋天线安装固定支架

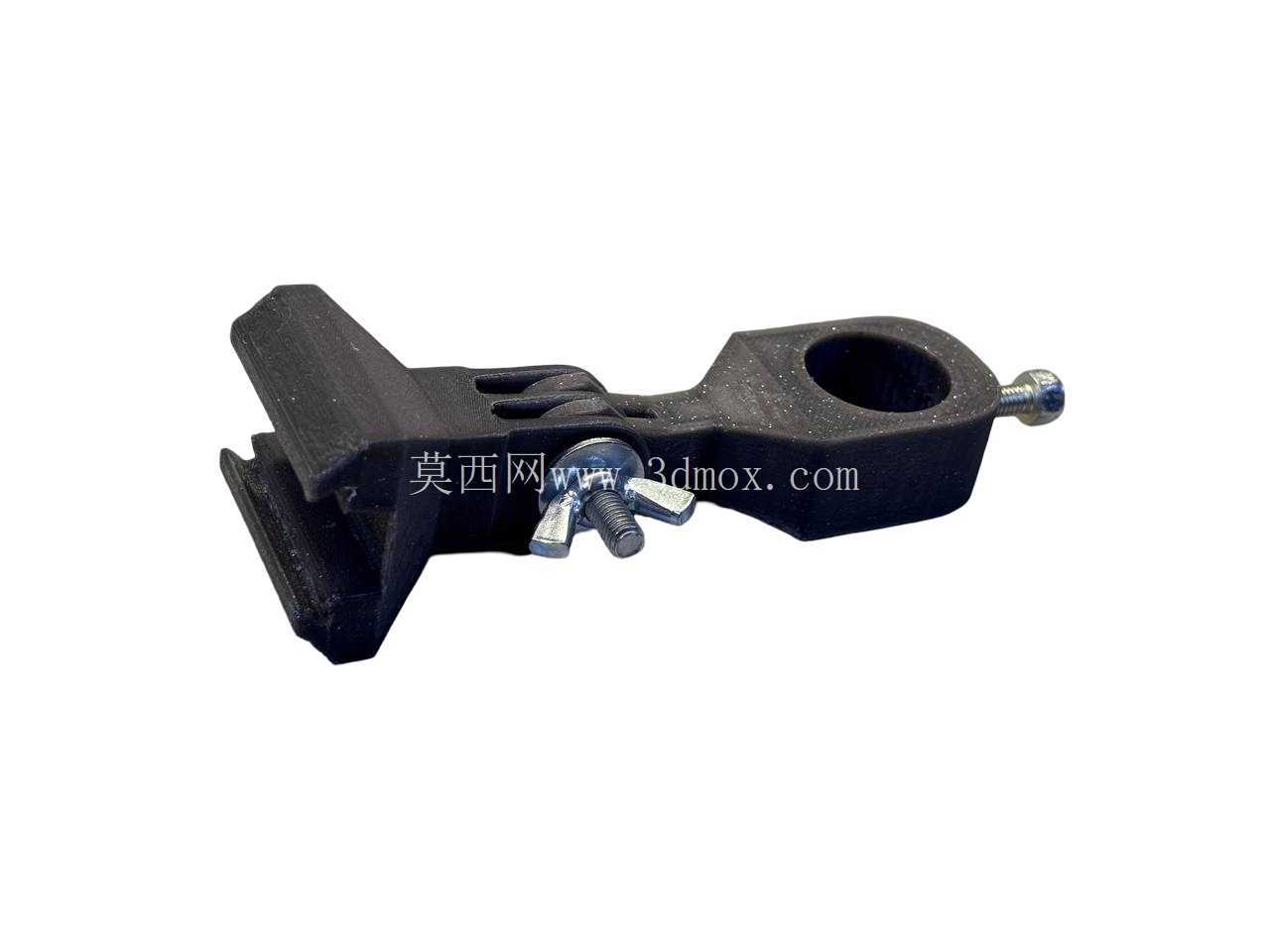

　　在FPV穿越机、小型无人通讯设备、户外便携信号接收装置的实际改装与装配场景中，天线固定结构的可靠性直接决定了信号传输的稳定性，尤其是在设备挂载于管状构件的使用场景下，常规的扎带捆绑、胶粘固定方式不仅抗振性能差，在频繁拆装、户外温差变化、飞行气动载荷作用下极易出现天线移位、角度偏转甚至脱落的问题，直接影响信号接收增益，严重时还会因天线晃动干扰设备重心平衡。这款螺旋天线安装支架正是针对直径20毫米的标准圆管安装场景设计的专用固定构件，可通过配套的蝶形螺母与M5螺钉完成快速锁紧，无需额外在管壁打孔焊接，不会破坏原有管道的结构强度，适配各类碳纤维管、铝合金管、PVC硬质圆管的外装固定需求。

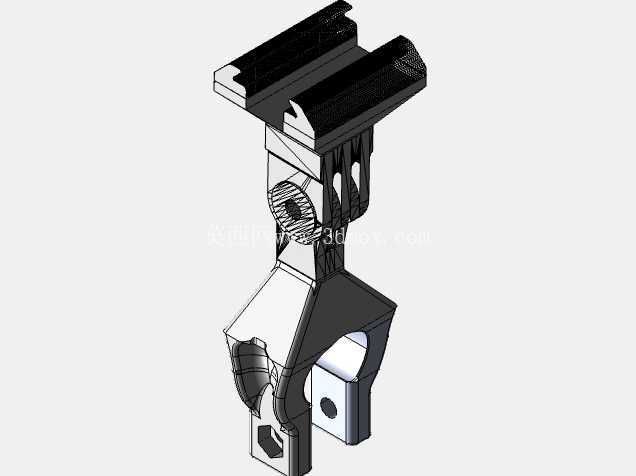

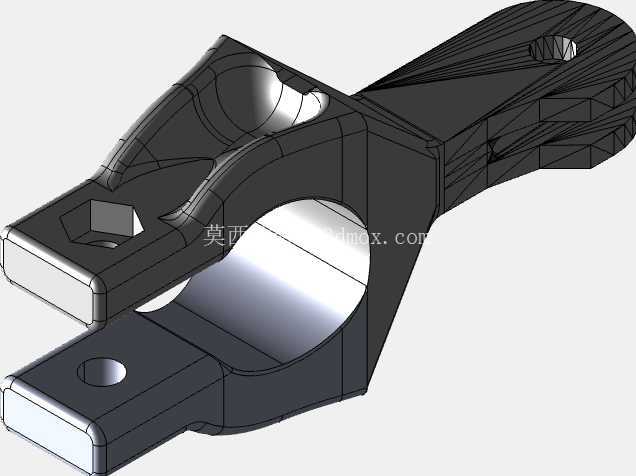

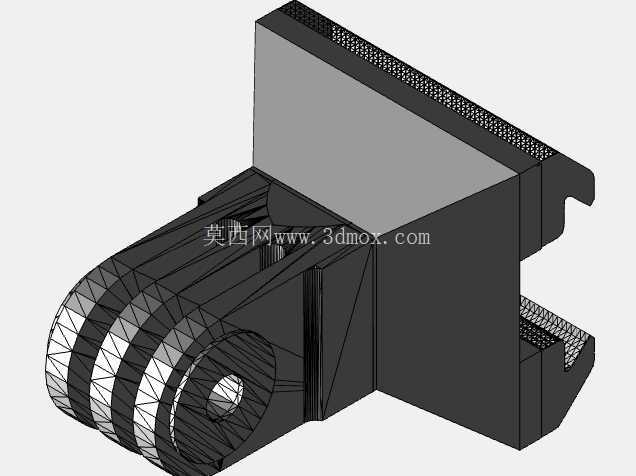

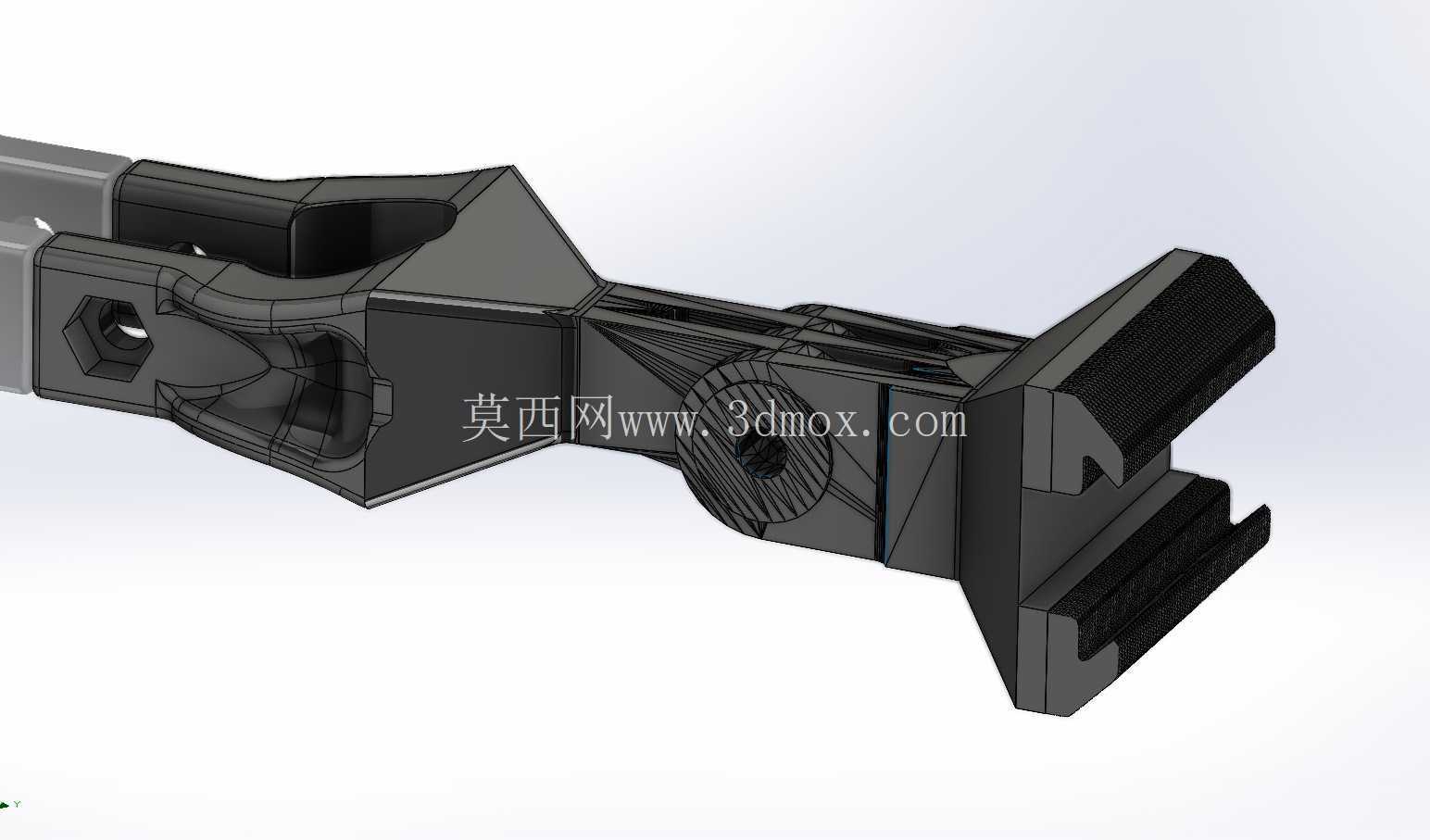

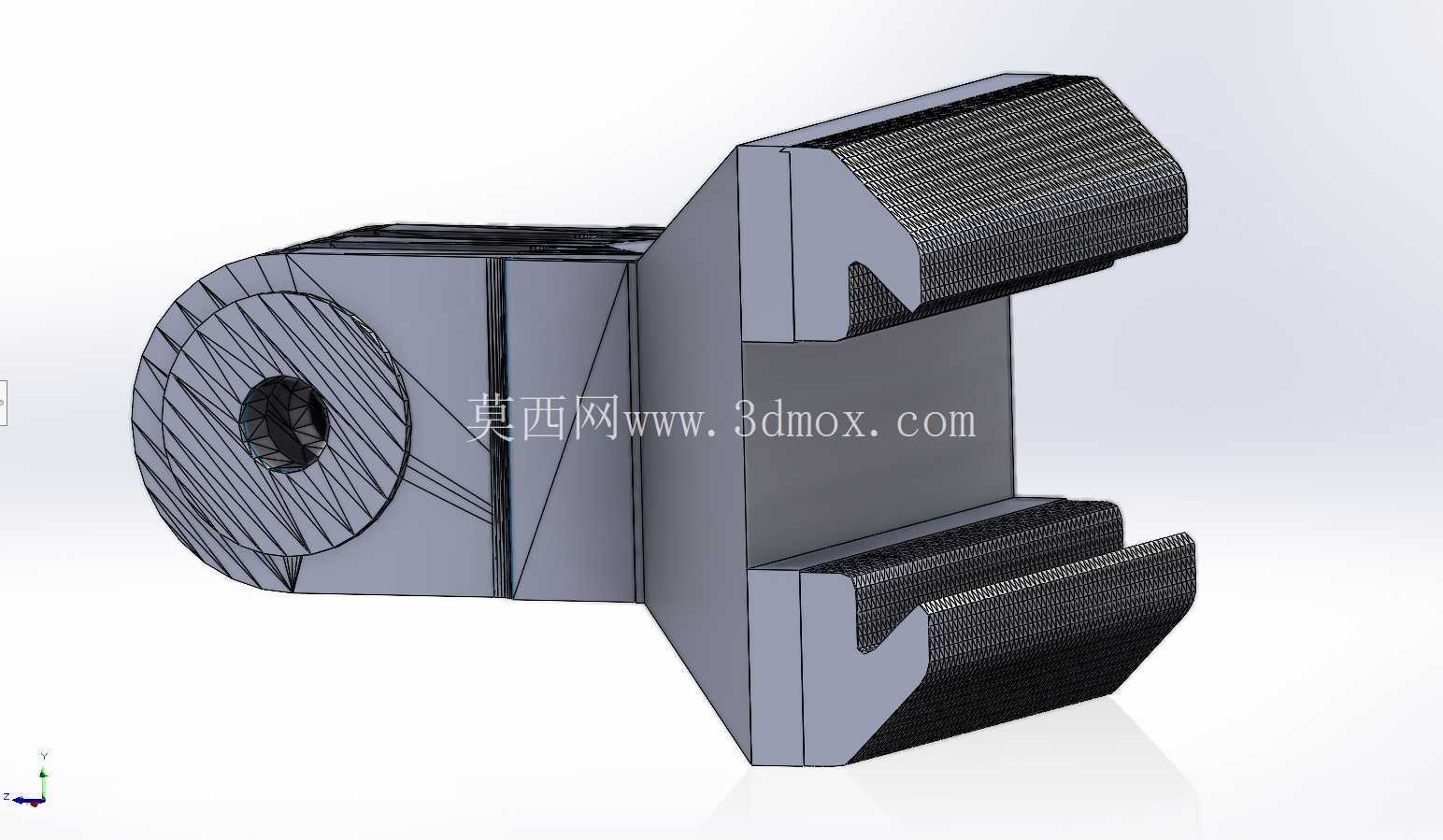

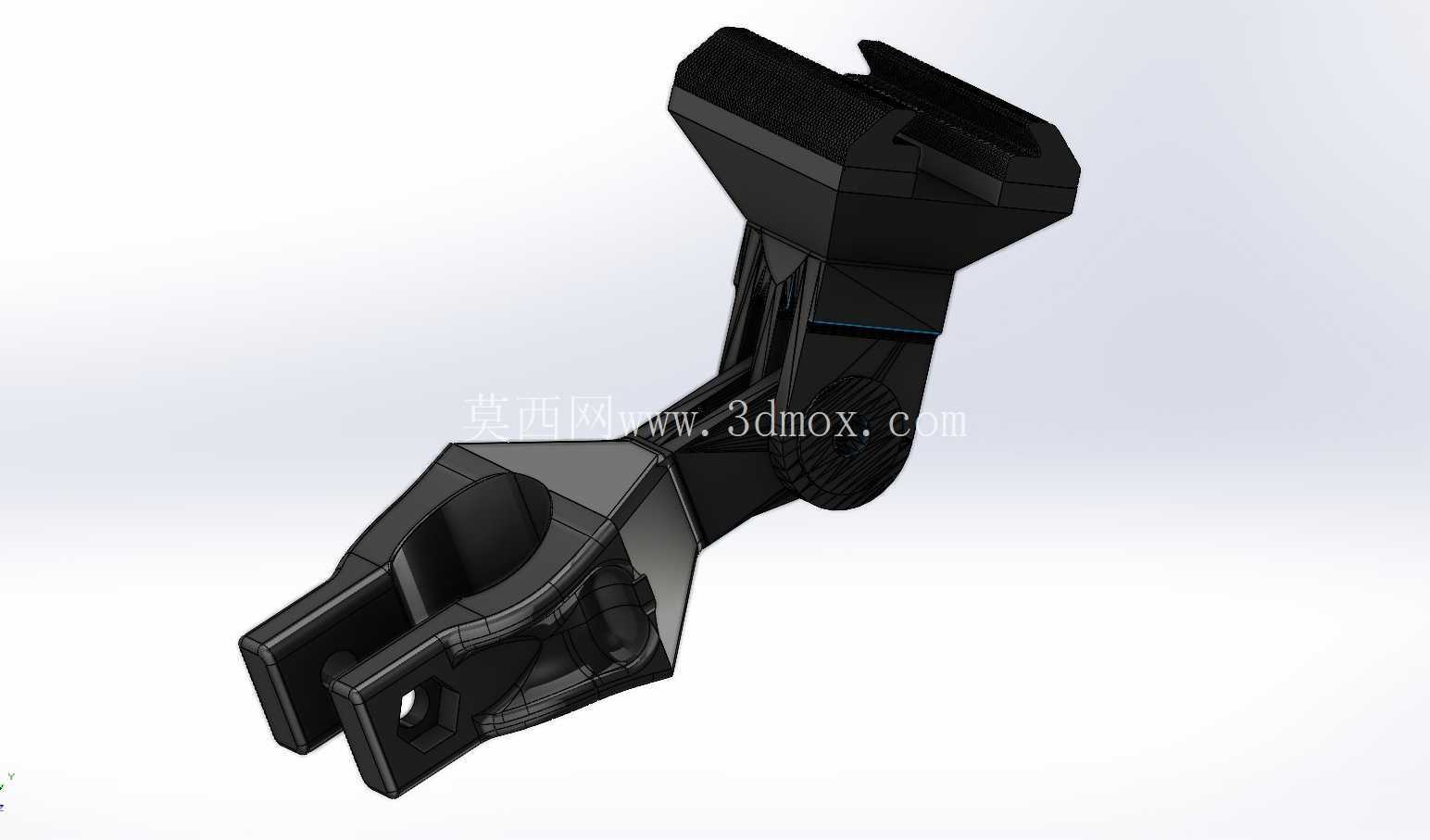

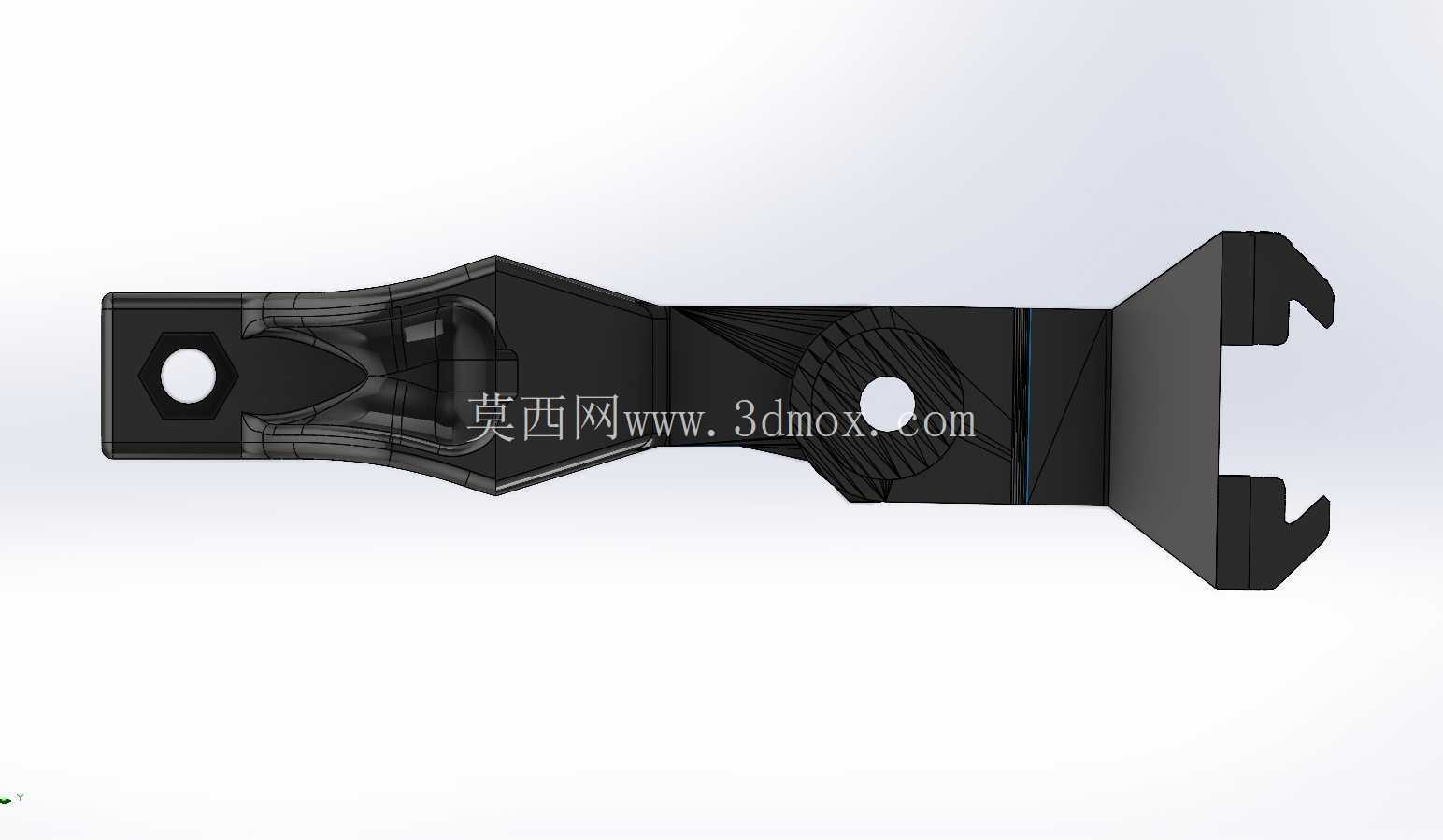

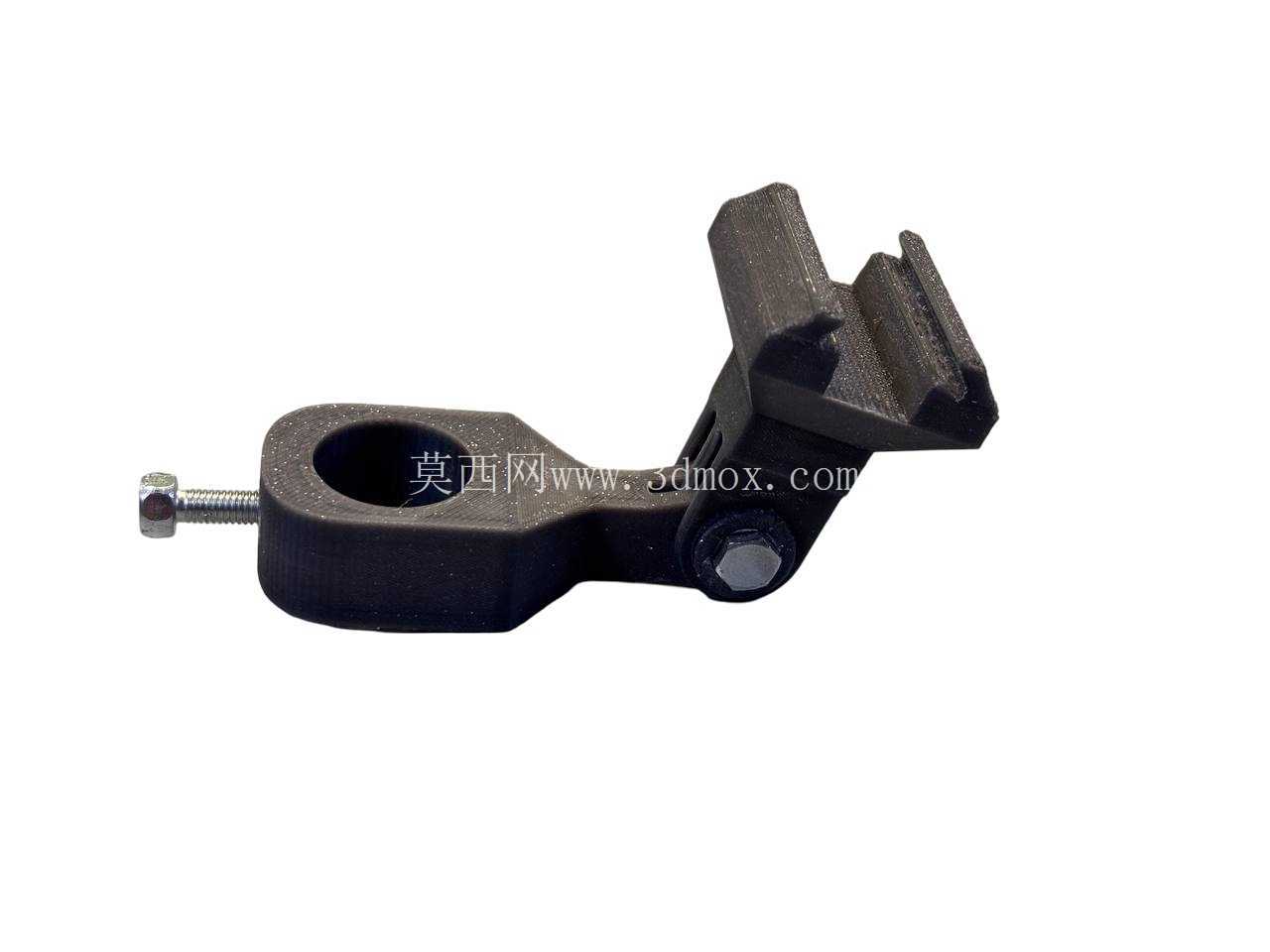

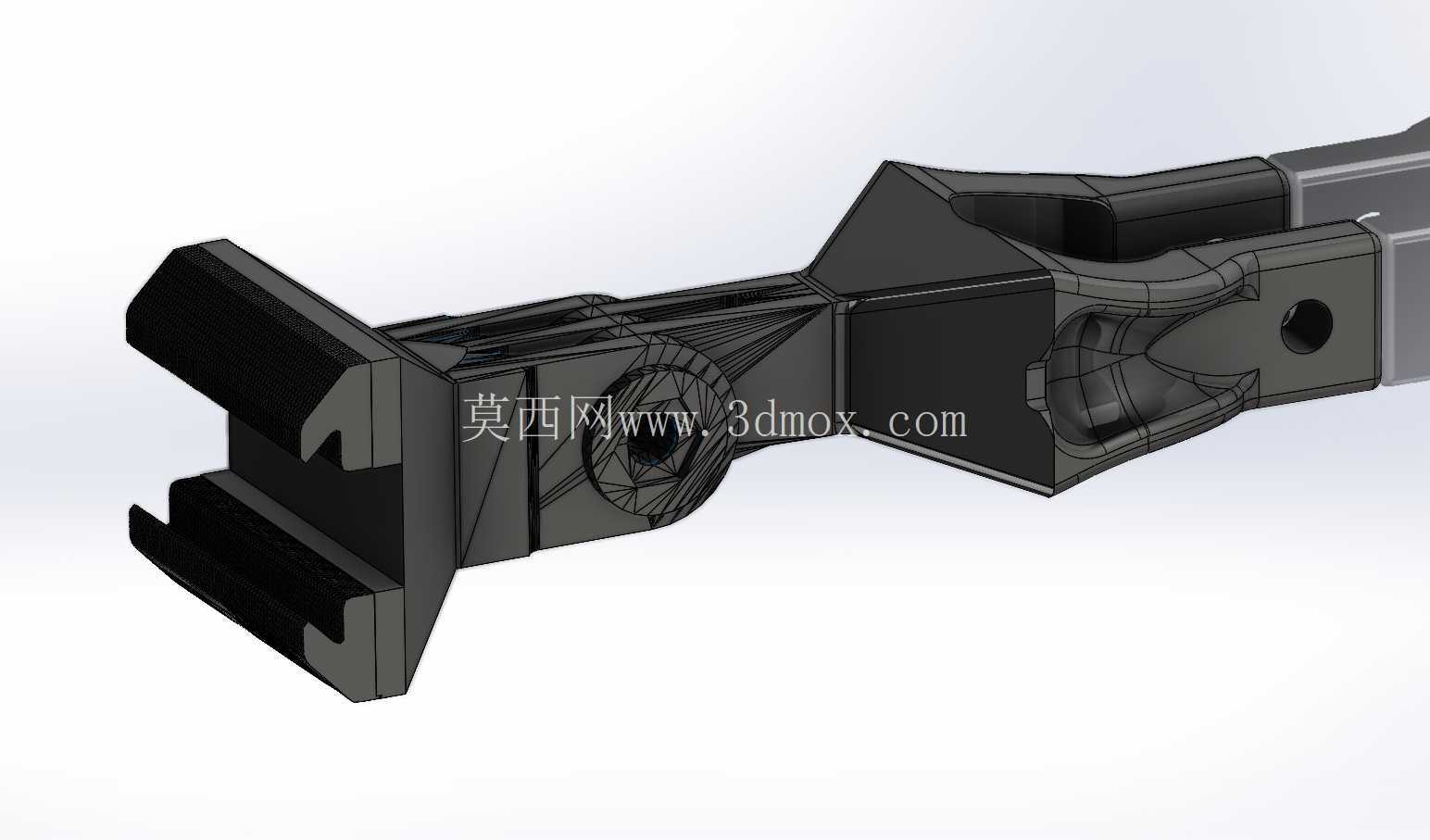

　　从结构设计逻辑来看，支架整体采用一体化成型思路，一端为管道抱紧结构，内侧做了与20mm管径完全贴合的圆弧接触面，避免点接触造成的管壁压痕与应力集中，锁紧后接触面积足够大，即使在高频振动环境下也不会出现相对滑动；中间段做了等强度的筋位补强，在控制整体重量的前提下保证结构刚性，避免安装后支架出现悬臂下垂的问题，同时预留的走线槽位可让天线馈线沿支架内侧排布，避免线缆外露被剐蹭拉扯；另一端为天线安装卡位，采用与螺旋天线底座完全匹配的卡槽结构，安装时无需额外调整对位，直接卡入即可完成天线的定位，配合侧面的紧定结构可锁定天线的朝向角度，满足不同信号发射方向的调整需求。

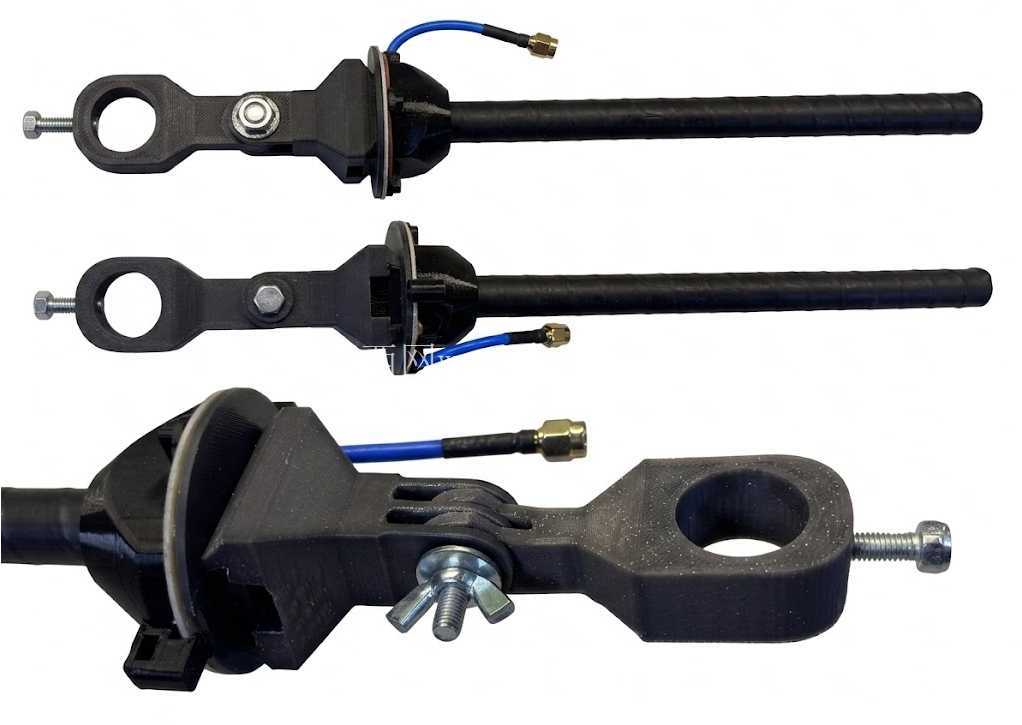

　　考虑到实际使用中可能存在的个性化改装需求，支架的结构壁厚做了适配3D打印工艺的优化，最小壁厚不低于1.8毫米，无悬空大于45度的无支撑结构，采用FDM工艺打印时无需添加复杂支撑，打印完成后仅需简单去除毛边即可直接装配，使用PLA、PETG、ABS等常见3D打印耗材均可满足强度要求，若用于高振动的飞行场景，可选择碳纤维增强耗材打印进一步提升抗冲击性能。安装边界方面，支架抱紧管道后整体向外的悬臂长度控制在合理范围内，不会因为过长导致天线重心过于靠外造成管道附加弯矩，锁紧螺钉的位置做了下沉处理，蝶形螺母锁紧后不会突出支架外表面，避免安装后与周边其他构件发生运动干涉；天线安装端的卡槽尺寸做了公差适配，常规市售的Helix系列螺旋天线底座均可直接卡入，无需二次打磨修配，安装时仅需将支架的圆弧面贴合在管道外侧，穿入M5螺钉后手动拧紧蝶形螺母即可完成固定，拆装全程无需额外工具，方便户外作业时快速调整天线位置或更换配件。

　　在实际工程应用中，这类支架除了用于FPV设备的天线安装外，还可适配户外便携信号中继设备、管道检测机器人的通讯天线固定、小型科考设备的信号模块挂载等场景，结构本身没有多余的装饰性设计，所有曲面与筋位均为功能服务：圆弧抱紧面保证贴合度，中间加强筋提升刚性，安装卡槽保证定位精度，螺钉锁紧结构保证装拆效率，整体结构在满足使用强度的前提下尽可能压缩了体积与重量，不会给挂载的管道或设备带来过多的附加负载。针对不同的使用环境，支架的结构还预留了一定的改装余量，若需要永久固定，可在抱紧面涂抹结构胶后再锁紧螺钉，进一步提升连接强度；若需要频繁调整天线角度，可在卡槽位置增加阻尼垫片，调整角度后可依靠摩擦力保持姿态，不会在振动下自行偏转。不同于通用型的万能固定支架，这款结构完全针对20mm管径与对应型号螺旋天线的安装场景做了匹配设计，没有多余的调节冗余结构，因此安装后的整体刚性远高于通用可调支架，不会出现长期使用后连接松动的问题，结构的受力路径经过优化，螺钉锁紧后的抱紧力均匀分布在圆弧接触面上，不会出现局部应力过大压裂薄壁管道的问题，即使是壁厚较薄的碳纤维圆管，在正常锁紧力下也不会出现管壁变形的情况。
