适配Vision60导轨的STM32 Nucleo开发板防护外壳

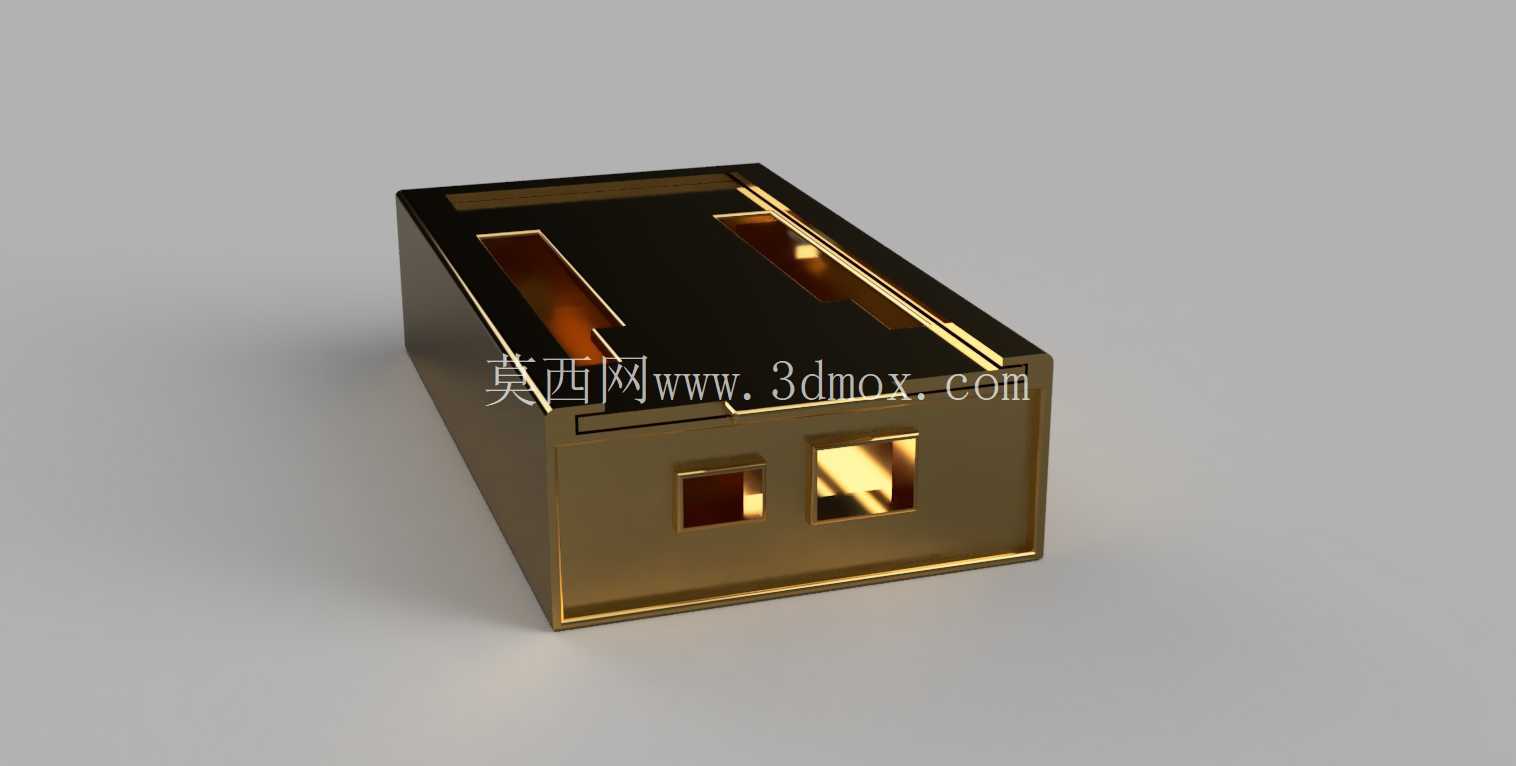

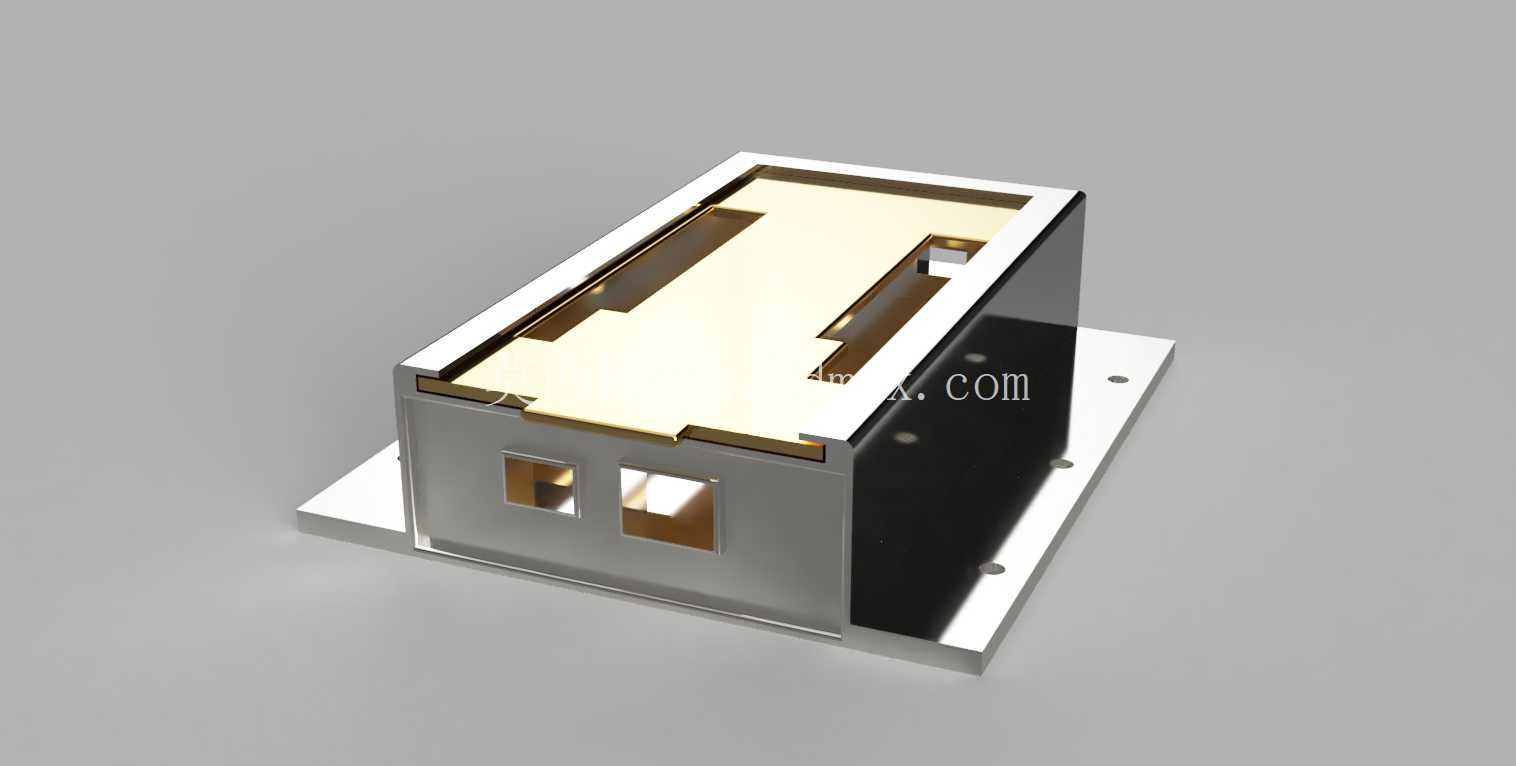

在工业嵌入式控制场景中，核心控制板卡的防护与安装适配一直是现场部署的关键环节，这款针对STM32 Nucleo开发板设计的防护壳体，正是围绕工业现场T型导轨安装需求打造的结构件。从实际应用场景来看，这类壳体主要服务于小型分布式控制节点、设备侧数据采集单元、教学实验台嵌入式控制模块的部署，在工业控制柜内部、生产线旁侧检测工位、小型自动化设备的控制仓内都能见到这类板卡防护结构的身影，它解决了裸板直接安装时易受积尘、金属碎屑、意外触碰导致短路或引脚损坏的问题，同时统一了安装接口，让开发板可以直接适配工业场景通用的安装基准。

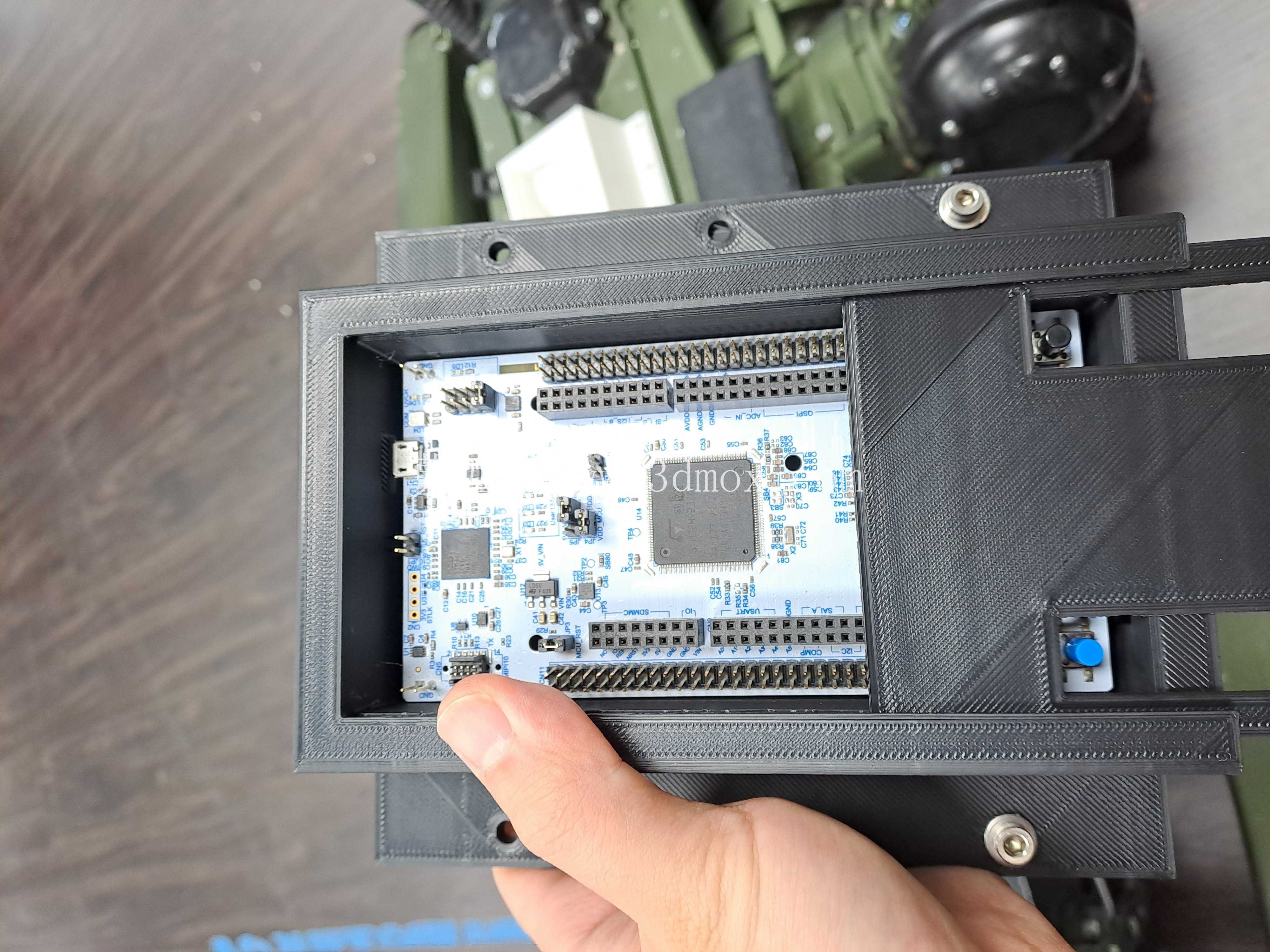

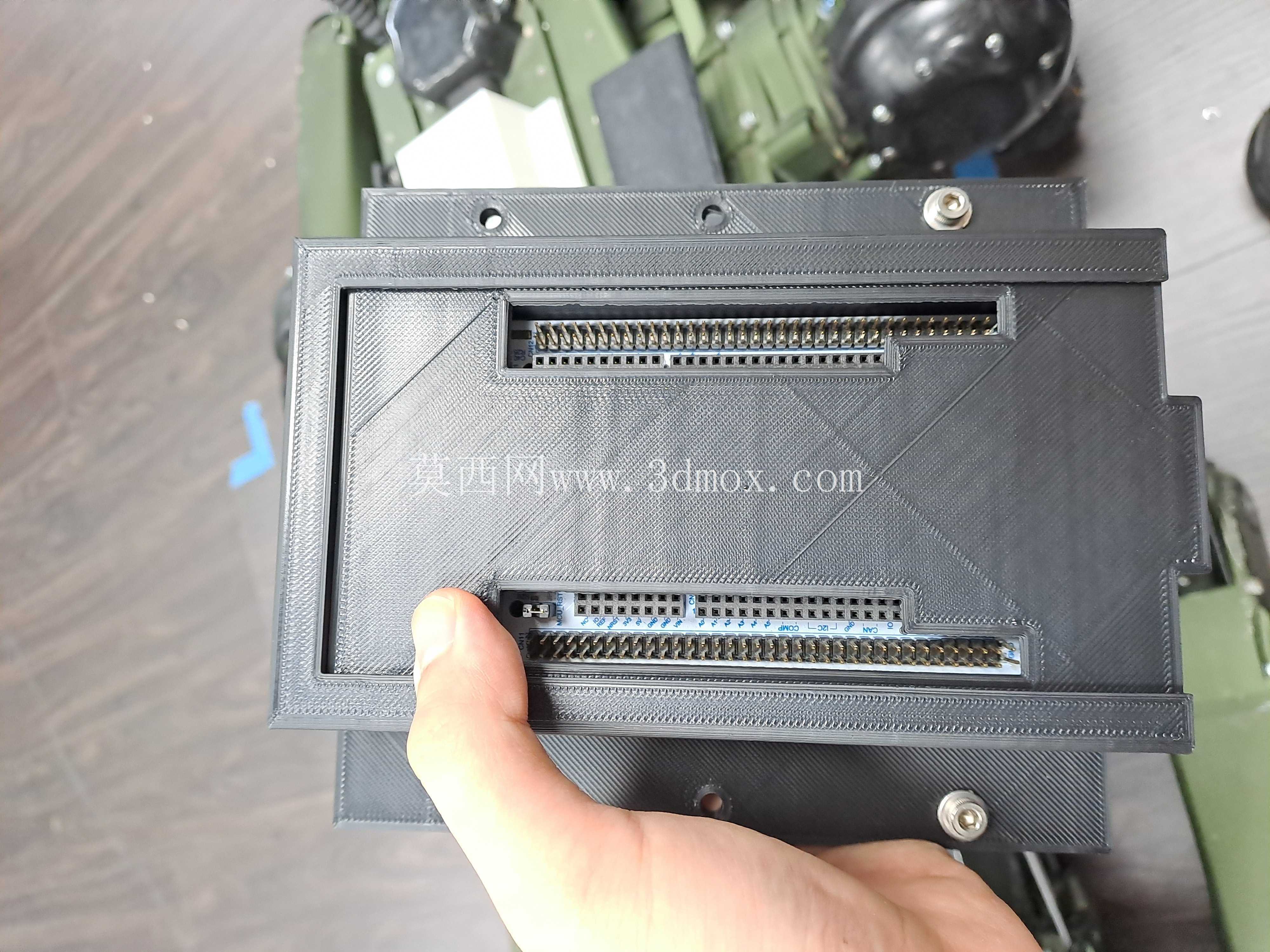

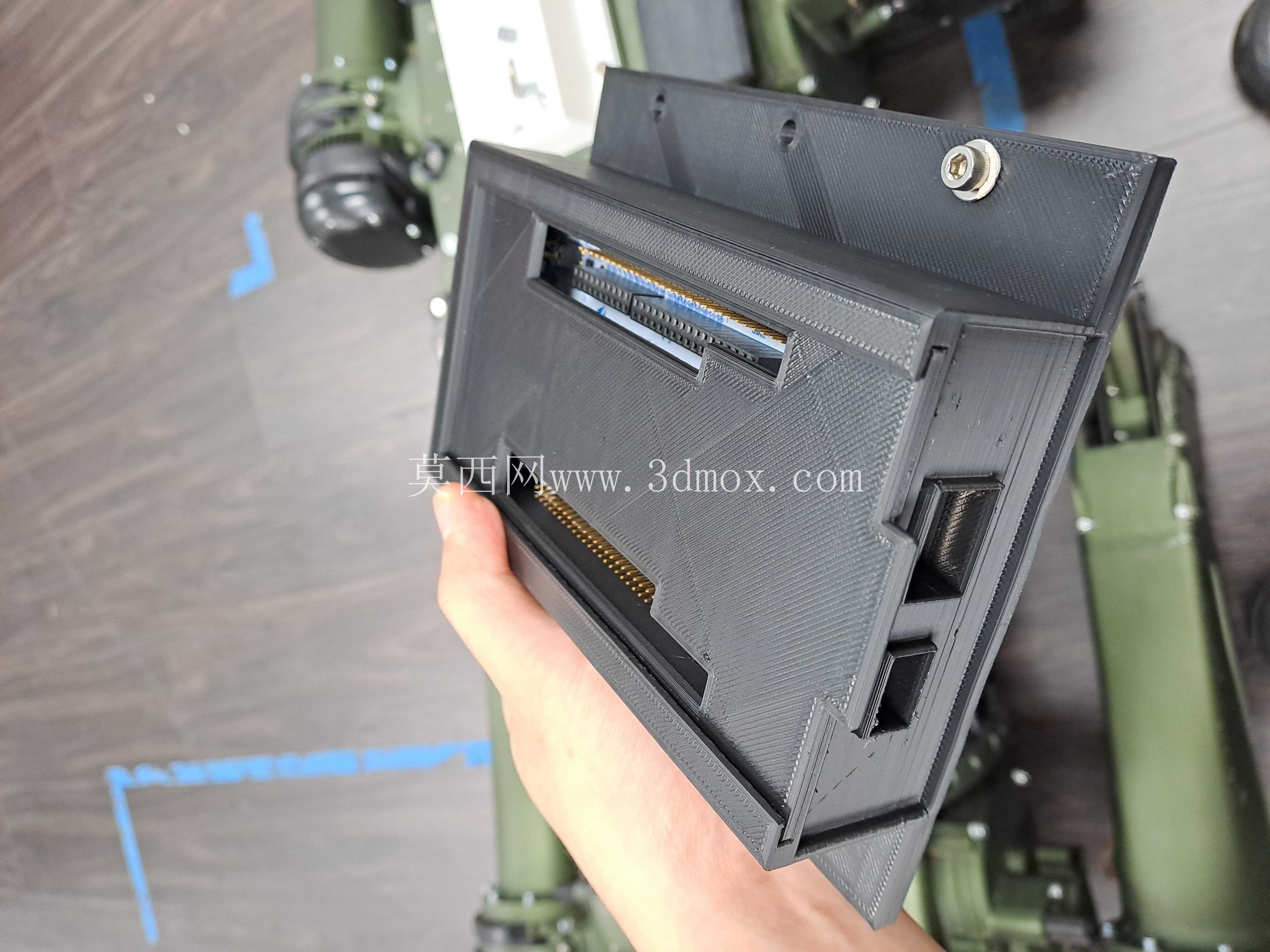

从功能特性上看，壳体预留了跳线接入点位，对应开发板的排针扩展区域做了精准的开口避让，现场调试时不需要拆开整个壳体就能完成跳线帽的插拔、杜邦线的临时接线，兼顾了防护性与调试便利性；壳体对应pwr电源接口、cn14通信接口、用户USB接口的位置都做了精准的开孔，接口边缘做了微小的倒角处理，避免插拔线材时刮伤线材外被，同时开孔的尺寸公差控制在0.2mm以内，既不会因为开孔过大导致防护失效，也不会因为开孔过小出现接口对位偏差、插头无法完全插入的问题。壳体的安装基准完全匹配Vision60中央T型导轨的安装尺寸，导轨卡槽的尺寸按照标准T型导轨的截面参数设计，推入后可以通过侧边的卡扣结构实现无工具快速固定，不需要额外打孔、加装固定支架，在柜内安装时可以和其他导轨安装的断路器、端子排、继电器模块保持统一的安装基准，排布整齐且后期维护拆卸方便。

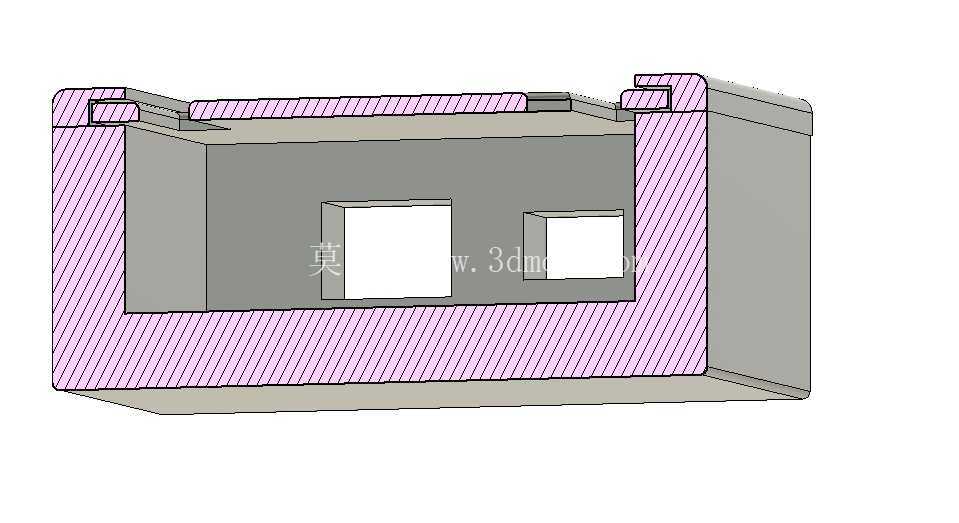

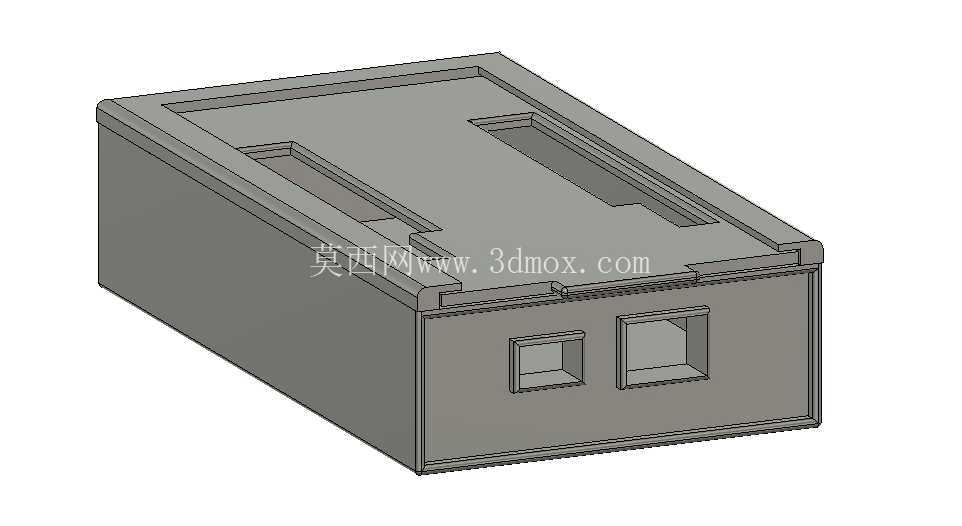

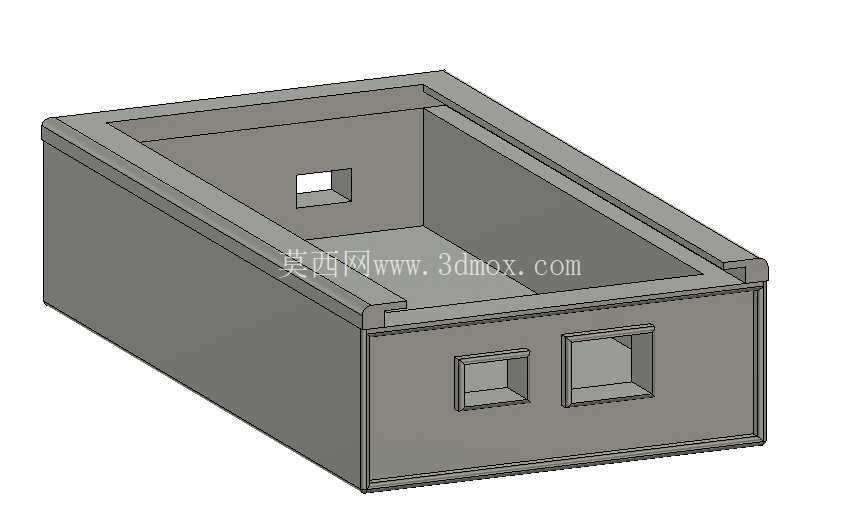

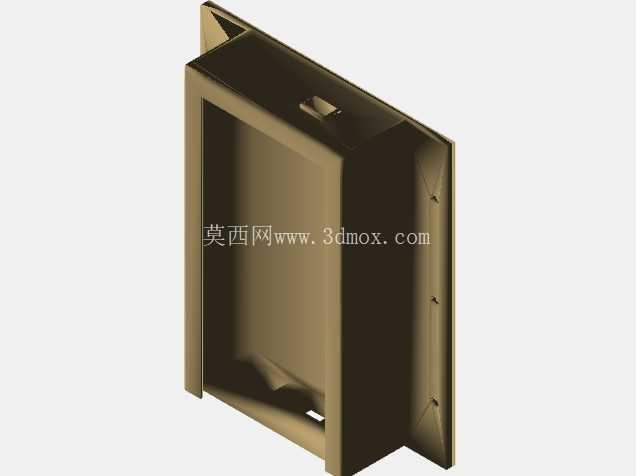

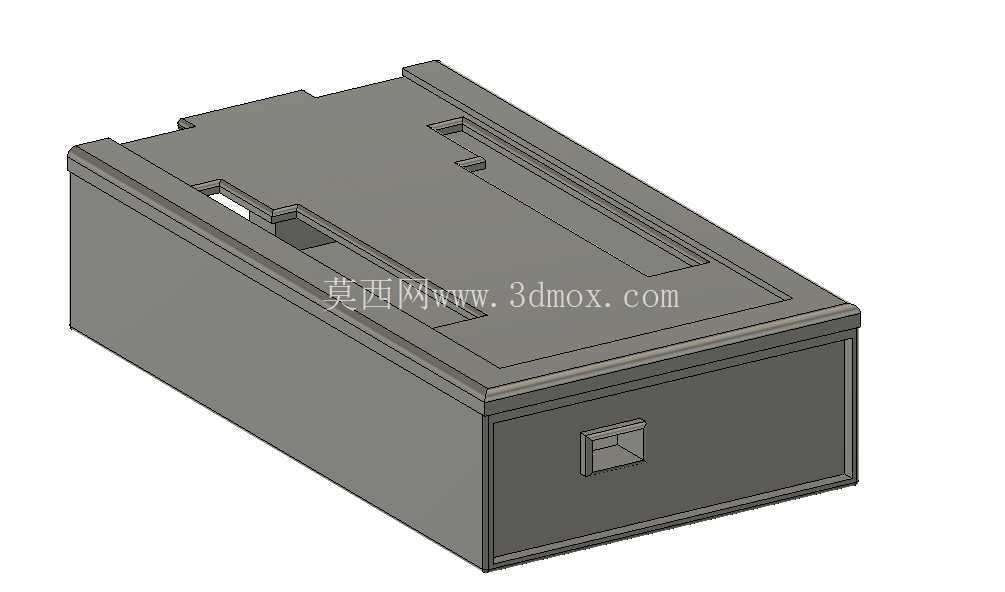

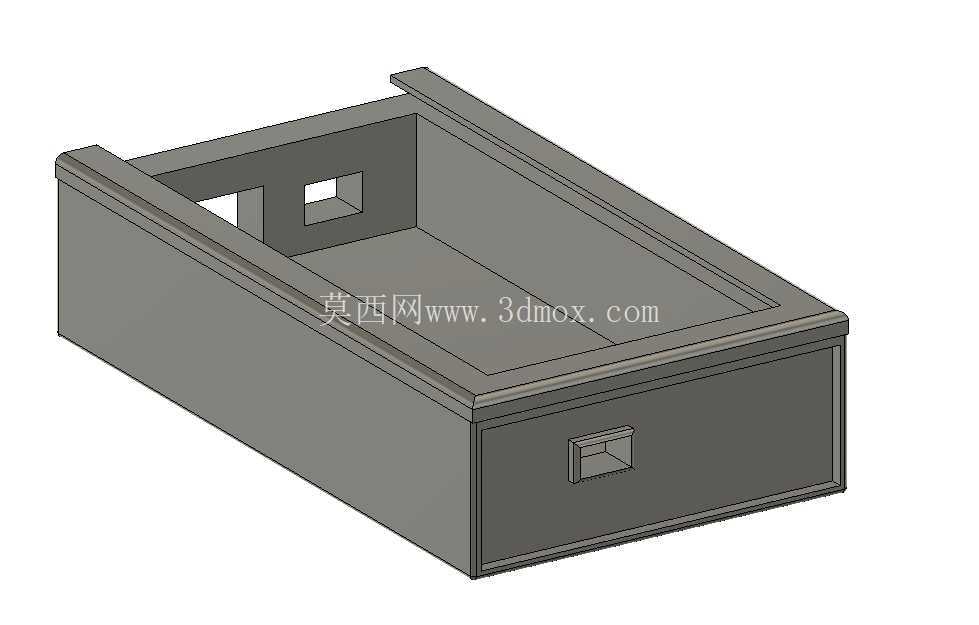

在设计思路上，这款壳体采用上下扣合的装配结构，上下壳之间通过定位柱与卡槽配合实现预固定，不需要额外打胶或者加装过多螺丝，装配时只需要将开发板对准下壳的定位柱放置，再扣合上盖即可完成组装，定位柱的高度刚好托住开发板的四角，避免板卡背面的焊盘直接接触壳体造成短路，同时定位柱的位置避开了板卡上的贴片元件焊点，不会出现压件、顶坏元件的问题。壳体的壁厚采用均匀设计，整体壁厚保持在1.8mm，既保证了足够的结构强度，在日常拆装、柜内布线拉扯时不会出现壳体开裂，也不会因为壁厚过大导致整体尺寸冗余，占用过多柜内安装空间。壳体表面的开槽设计除了避让板卡上的指示灯与高元件外，还兼顾了散热需求，开发板长时间运行时芯片产生的热量可以通过开槽位置形成空气对流，避免密闭壳体内温度累积导致芯片运行不稳定。

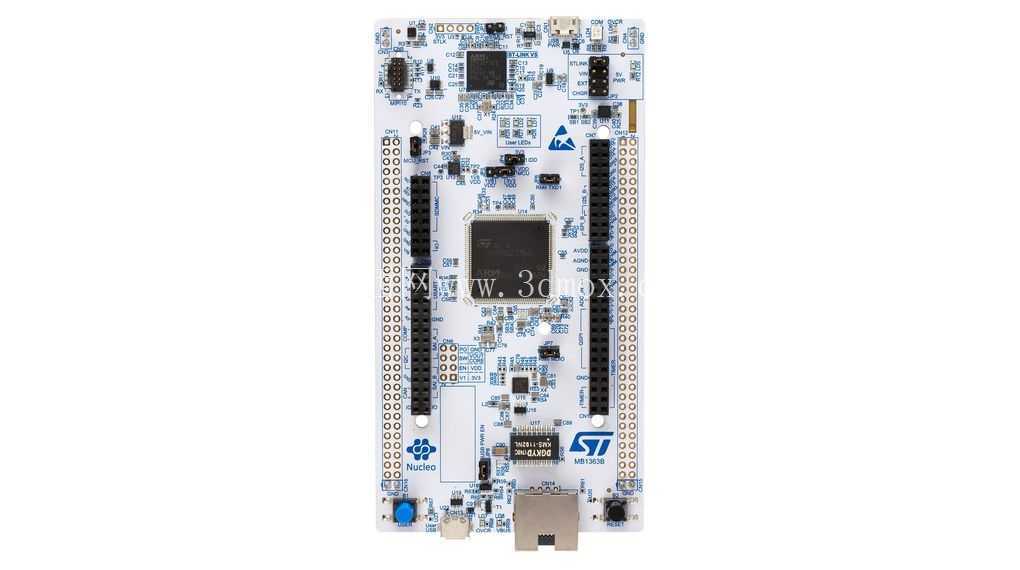

从安装边界与尺寸适配来看，壳体的内部腔体尺寸完全贴合STM32 Nucleo板的外形轮廓，四周预留了0.3mm的装配间隙，既方便板卡顺利放入，也不会因为间隙过大导致板卡在壳体内晃动；外部宽度尺寸控制在与标准导轨安装模块一致的宽度，在导轨上并排安装时不会和相邻模块产生干涉，壳体的深度方向预留了接口插头的插入空间，当USB线、通信线插入板卡接口后，线材接头不会突出壳体过多，避免柜内线槽布线时和其他线材产生挤压。壳体正面的两个方形开口对应板卡上的状态指示灯位置，安装后可以直接从外部观察电源、运行状态的指示灯闪烁情况，不需要拆开壳体就能判断板卡的运行状态，减少现场运维的工作量。在细节处理上，壳体的所有边角都做了R1的圆角处理，没有尖锐的毛刺棱角，装配和维护时不会划伤操作人员的手部，壳体的内表面做了光滑处理，不会有凸起的塑料毛边刮伤板卡上的贴片元件与线路。
