适配防水盒的钣金翼型安装固定支架

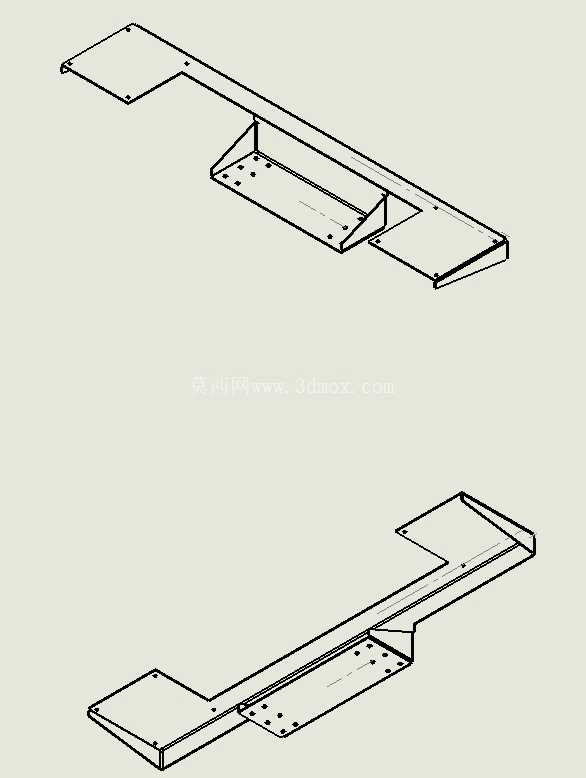

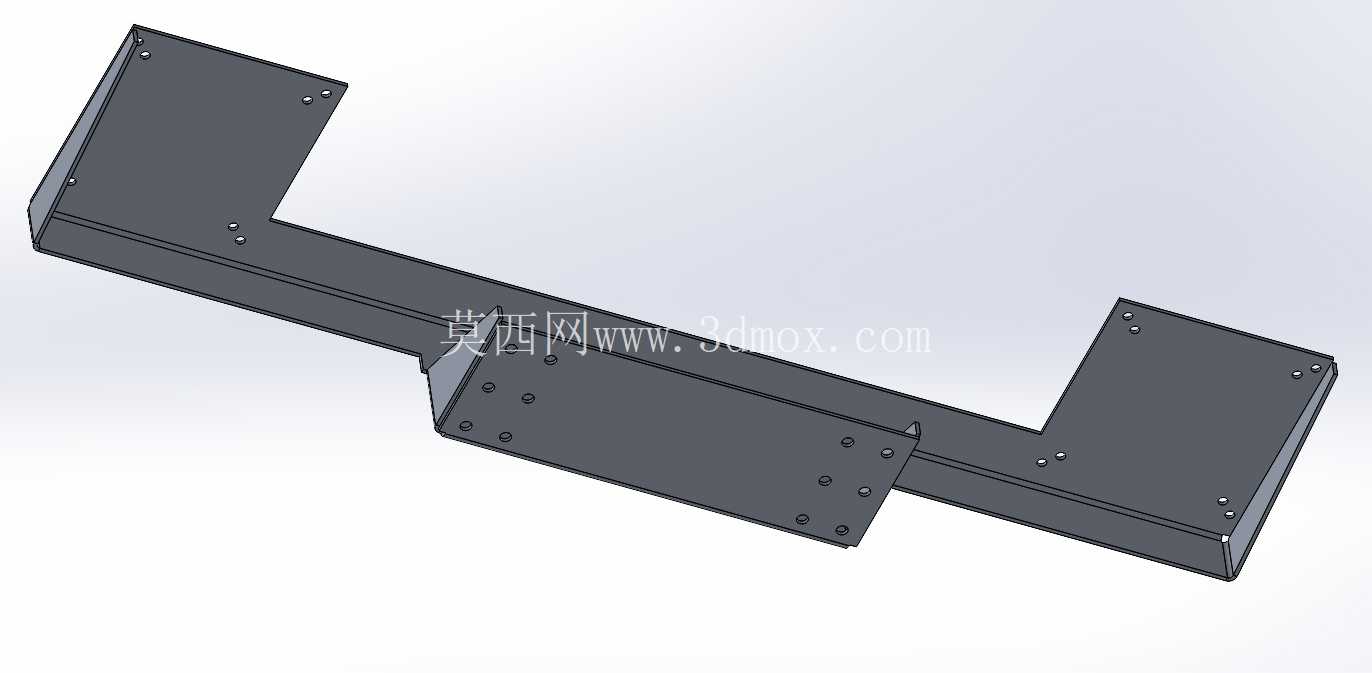

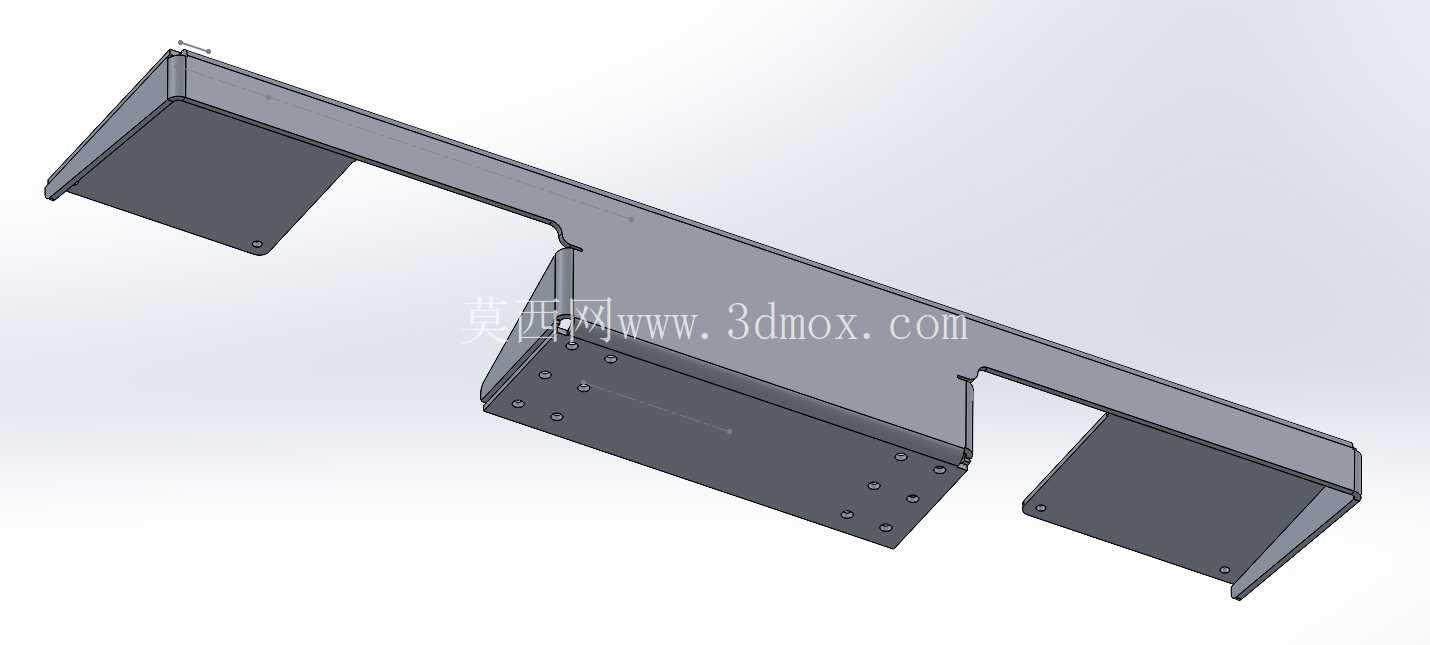

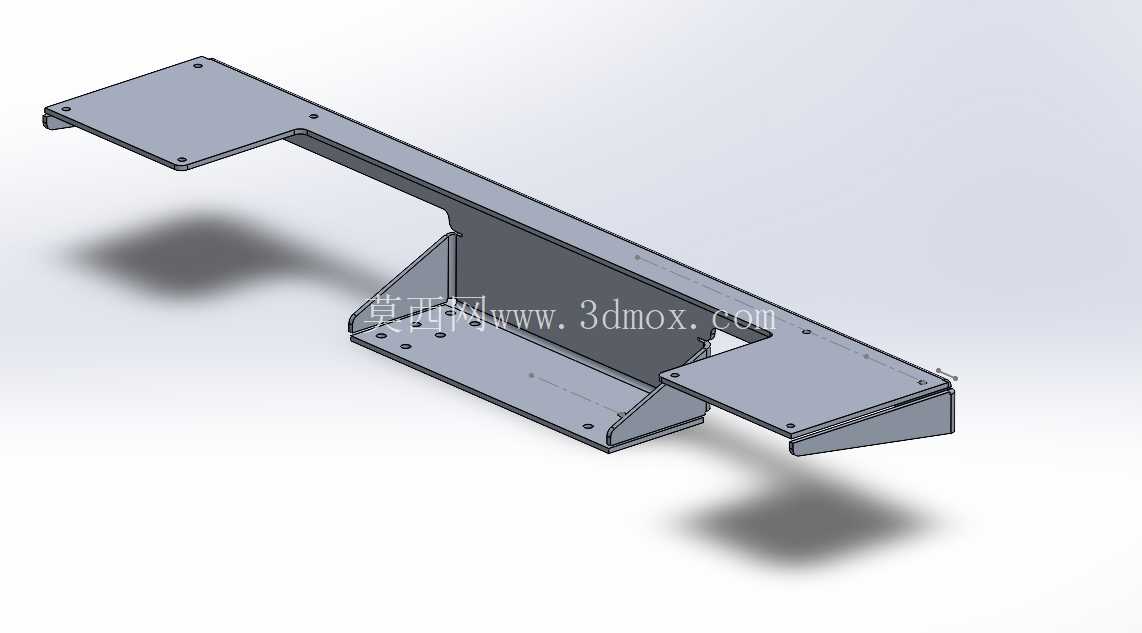

这款钣金翼安装座，最初是为户外部署的ESAT 101010防水盒配套开发的支撑固定构件，实际落地场景覆盖户外通讯基站设备挂载、工业现场外置传感模块安装、车载外置电子单元固定等多类需要兼顾结构强度与拆装便捷性的工况。在户外设备安装场景中，常规一体式支架往往存在后期维护拆卸困难的问题，尤其是高空或狭窄安装位作业时，整体拆解支架会大幅提升运维时长，这款构件在设计阶段就把快拆属性作为核心考量，整体采用单主体钣金弯折成型，没有多余的零散拼接零件，现场装配时不需要提前进行零件组配、铆接工序，仅需配套对应规格的标准紧固件即可完成装夹，大幅降低现场施工的复杂度。

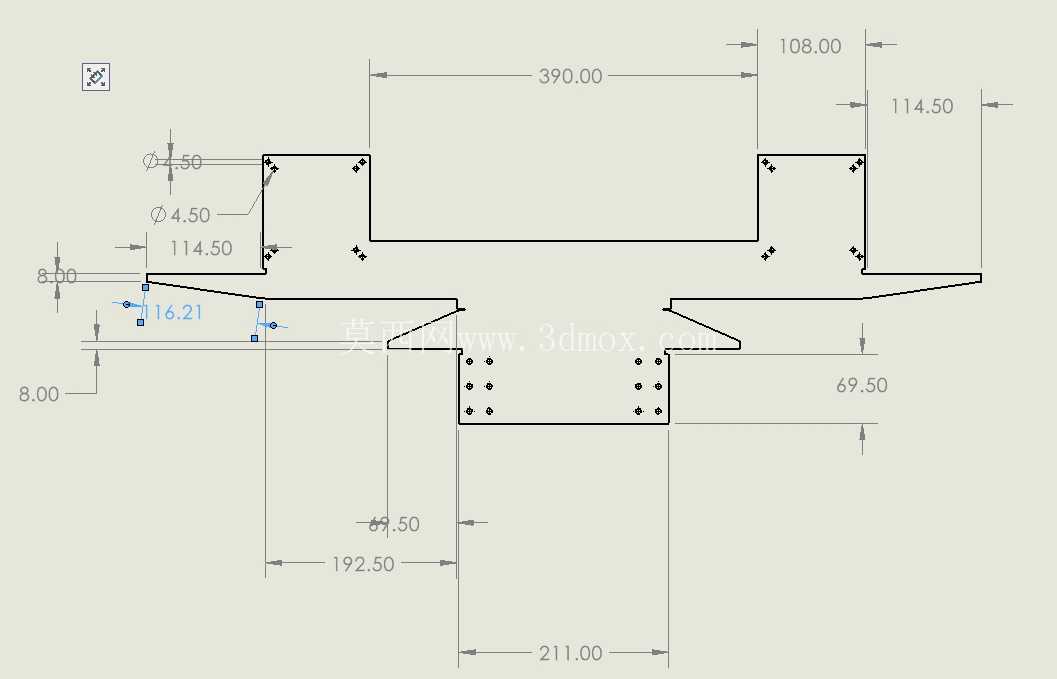

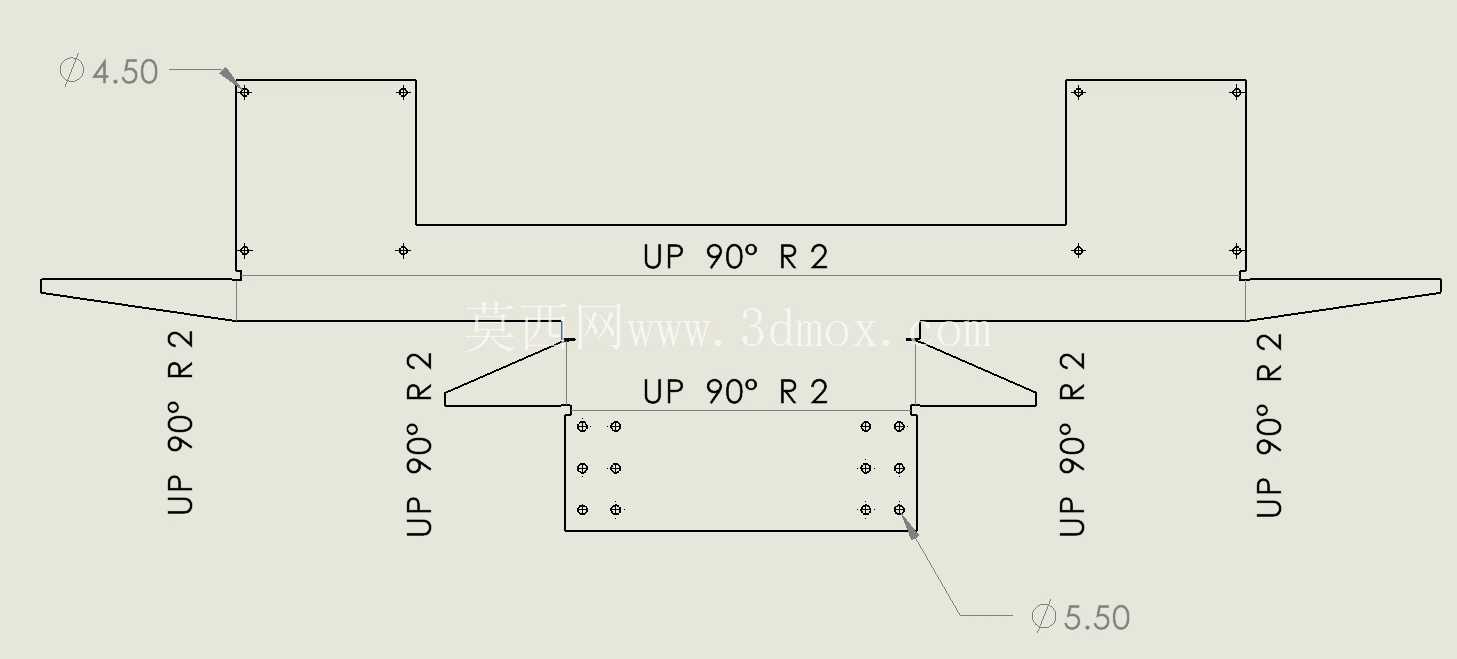

从结构功能来看，安装座设置了两处快拆接口，配套Amphenol标准断开装置，仅需12颗螺钉即可完成与防水盒本体、Vision 60顶面的连接，其中与防水盒的连接采用M4螺钉，与Vision 60安装面的连接采用M5螺钉，接口尺寸完全匹配对应配件的标准安装孔位，不需要现场二次扩孔调整。构件预留的高度间隙超过7厘米，这个尺寸设计是经过多轮现场工况验证的：足够的间隙可以在不拆解支架主体的前提下，完成下方线缆的插拔、设备腿部锁定机构的调整，同时预留的间隙也能避免安装面与设备本体直接贴合导致的积水、积灰问题，降低户外使用时的腐蚀风险。如果对结构强度有更高要求，比如车载颠簸工况、高风压户外场景，构件预留了焊接可选位，不需要额外加装支撑件，直接在连接支撑位置进行焊接加固即可，不会破坏原有安装孔位的精度。

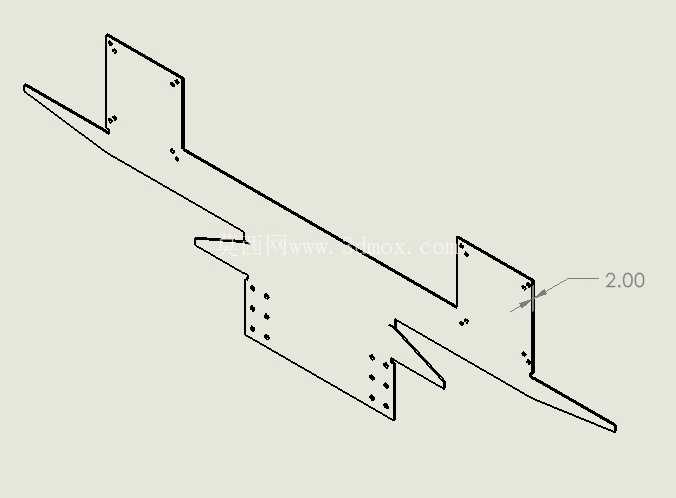

板材选型上采用2mm到3mm厚度的铝板加工，这个厚度区间的铝板既能够保证整体结构的抗形变能力，在常规安装受力下不会出现弯折变形，同时铝板本身的轻量化属性也能降低整体挂载重量，减少安装基面的承重负担。铝板的材质特性也便于后期根据实际安装场景进行定制化钻孔，不管是适配不同规格的防水盒，还是调整安装孔位适配特殊安装基面，都可以通过常规钻孔工具完成加工，不需要特殊的切削设备。构件的背板延伸位置做了哑光黑喷涂处理，漆面颜色可以和多数工业设备、户外安装构件的外观配色匹配，不会出现突兀的色差，同时哑光漆面也能避免户外强光下的反光问题，减少对周边传感设备的光干扰。

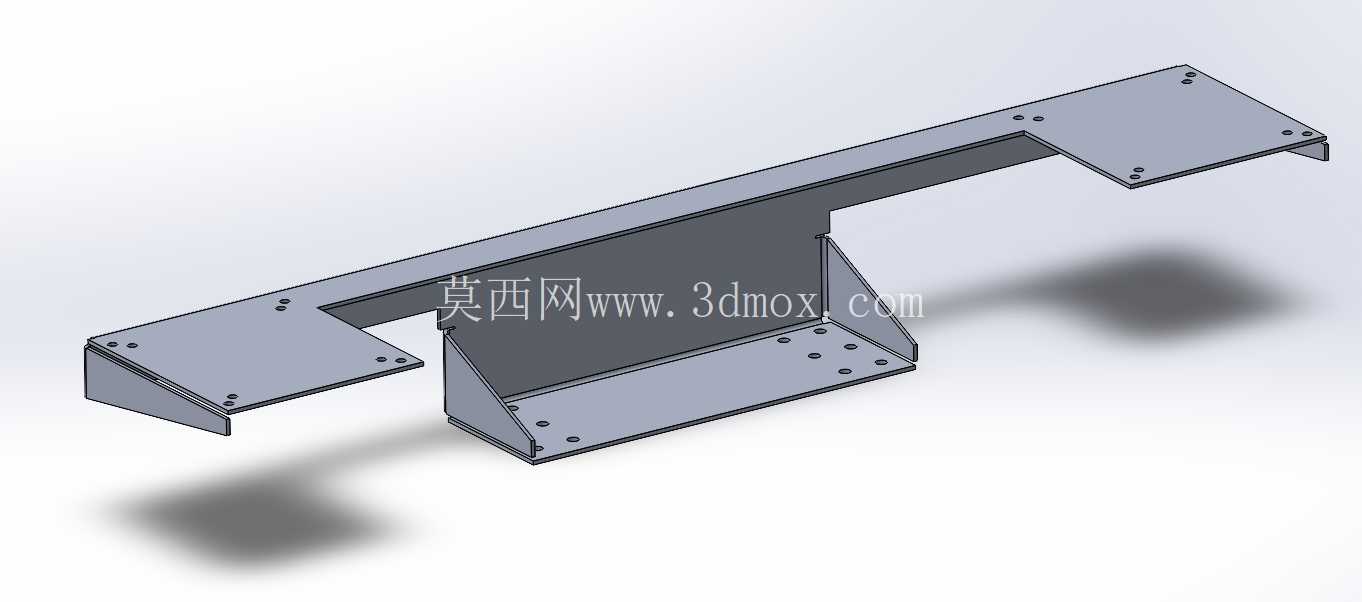

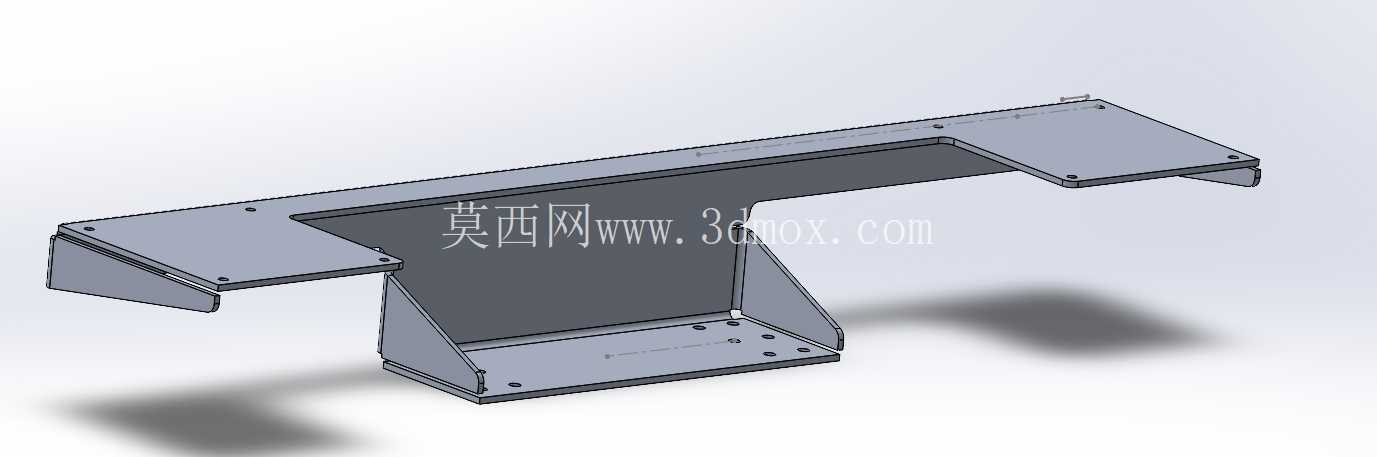

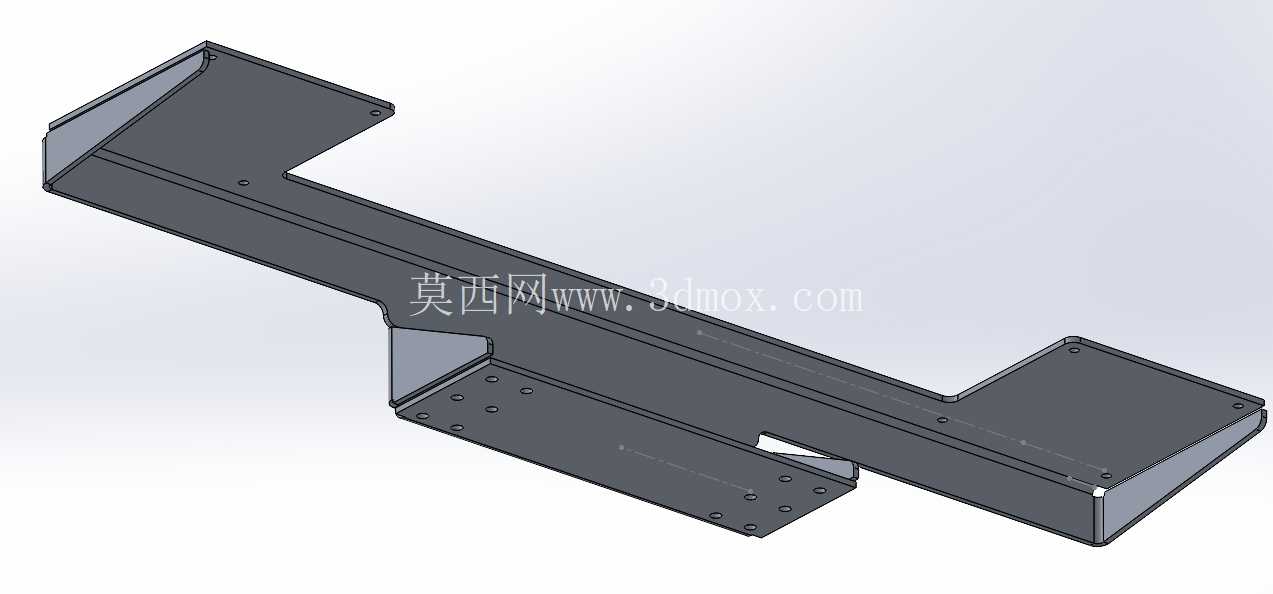

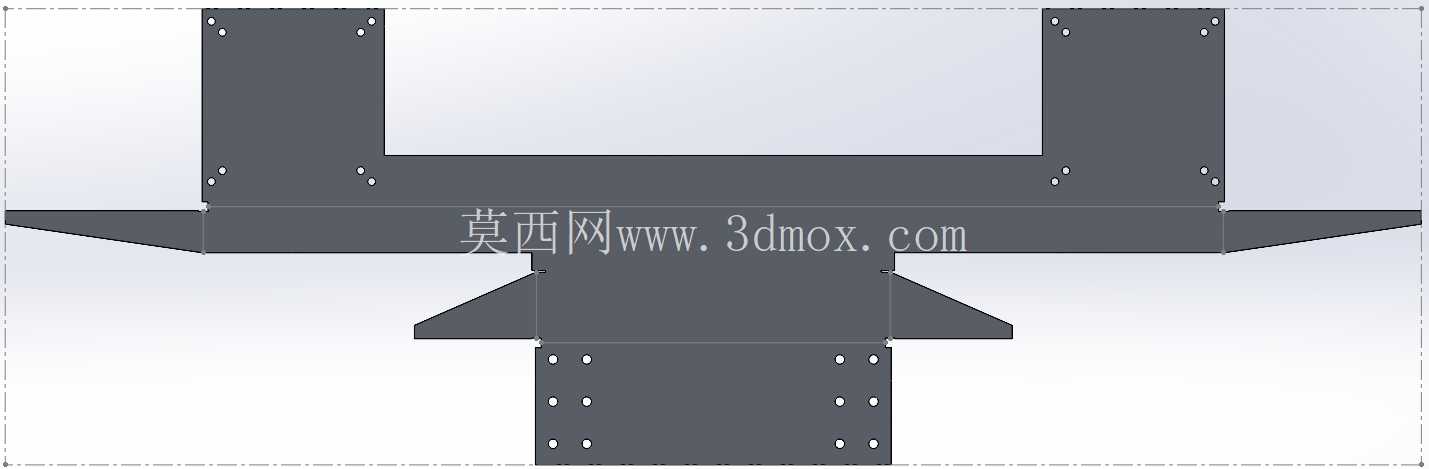

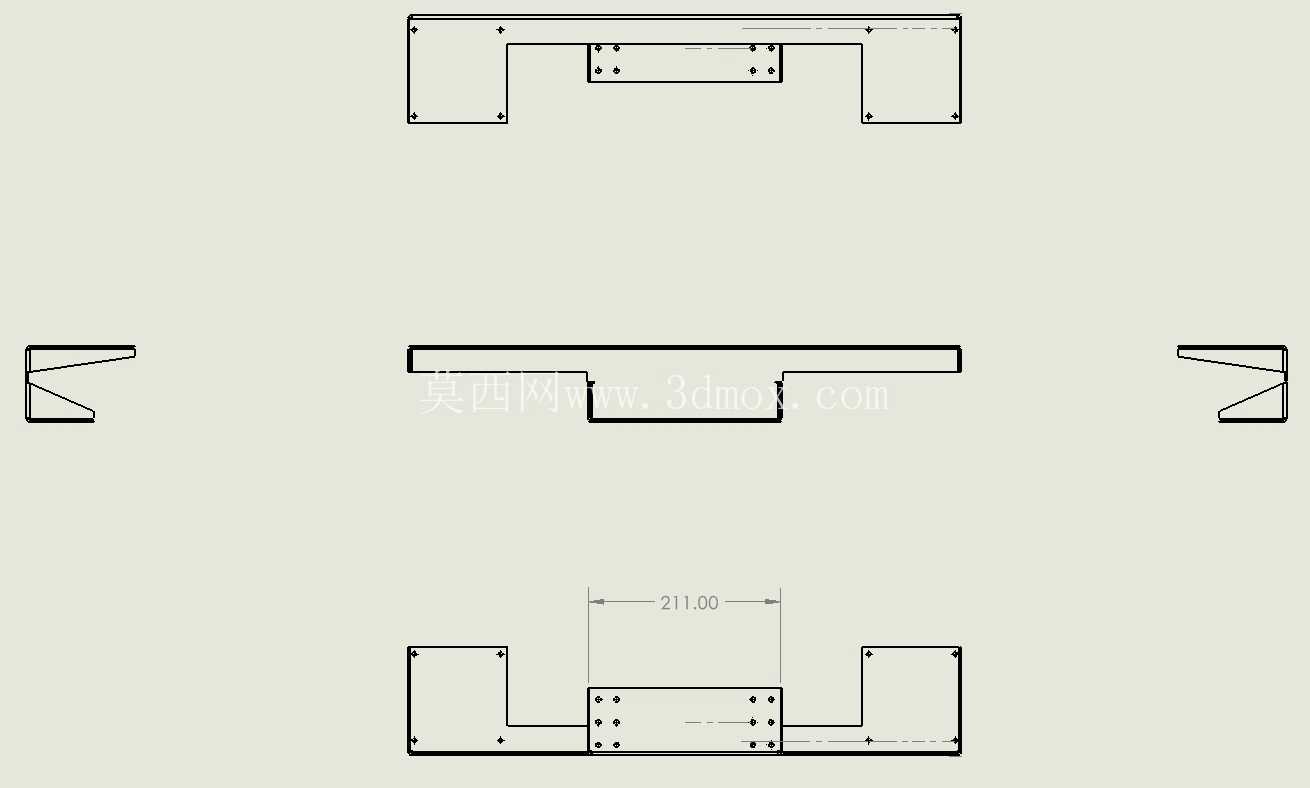

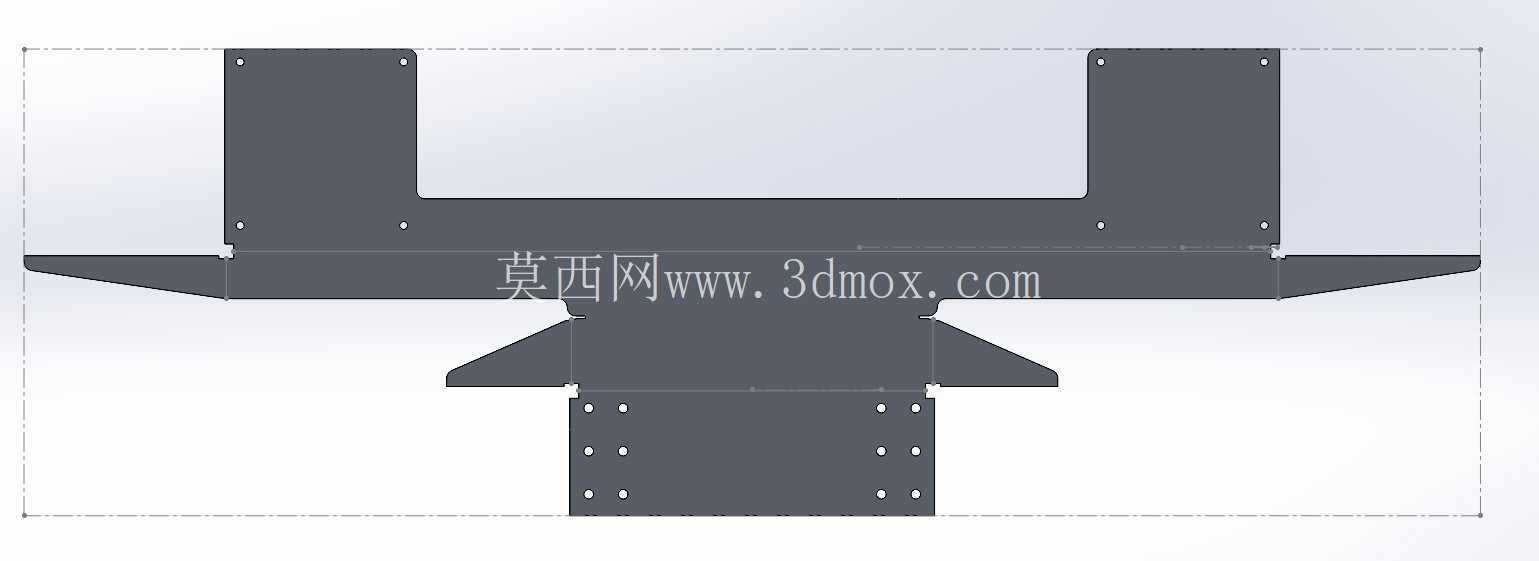

安装边界方面，构件的底部支撑面设置了多组均匀分布的安装孔，孔位间距按照标准安装基面的模数设计，可以适配常见的设备安装架、墙面固定座、车载安装位的孔距要求，两侧伸出的翼型安装板做了向下的折边处理，折边结构一方面可以提升翼板的结构强度，避免安装时翼板受力翘曲，另一方面折边形成的导流面可以让落在翼板上的雨水顺着折边流下，不会顺着安装面渗入设备连接缝隙。整体结构的受力路径经过优化，设备的重量通过两侧翼板传递到竖直支撑板，再均匀分散到底部安装面，不会出现局部应力集中的问题，即使在长期承重、持续振动的工况下，连接位置也不会出现松动、开裂的问题。在实际测试中，这款安装座在持续振动环境下连续工作数百小时，所有连接螺钉的预紧力衰减率低于5%，完全满足车载、户外高空等复杂工况的使用要求。针对不同的安装场景，构件的翼板长度也预留了调整余量，如果安装空间受限，可以在不破坏核心支撑结构的前提下对翼板端部进行裁切，适配狭窄安装位的尺寸要求，裁切后的断面只需要做简单的毛刺处理和补漆，就不会影响整体的防腐性能和结构强度。
