适配30mm铝挤压件的开发板安装储物盒

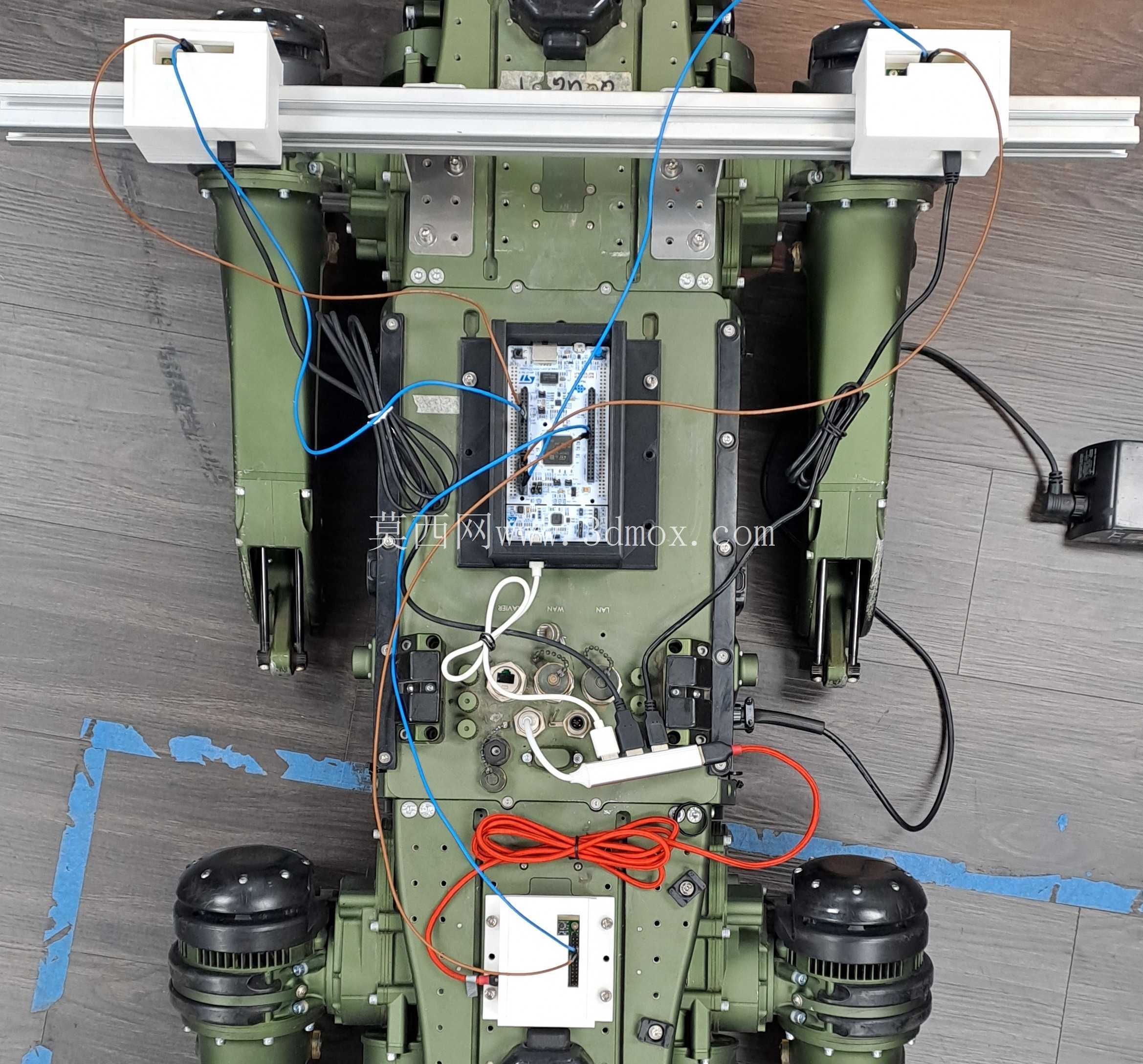

在嵌入式开发、工业传感节点部署的现场场景里，经常会遇到现成铝型材挤压件没有预留开发板安装位的问题，这款适配30mm规格铝挤压件的储物盒，就是针对这类现场改造需求做的结构设计。日常做UWB定位基站、短距离无线传输节点搭建时，很多工程师会优先选用现成的30mm截面铝挤压型材做设备主支撑，这类型材成本低、直线度好、拼接方便，但型材本身是等截面通槽结构，没有办法直接固定Decawave/DWM1001C这类UWB开发板，也没法给板载接口留出规整的出线空间，直接把开发板粘在型材表面不仅防护性差，调试时拉扯线材很容易把板卡扯落，现场粉尘、切削液飞溅也容易损坏板载元件。

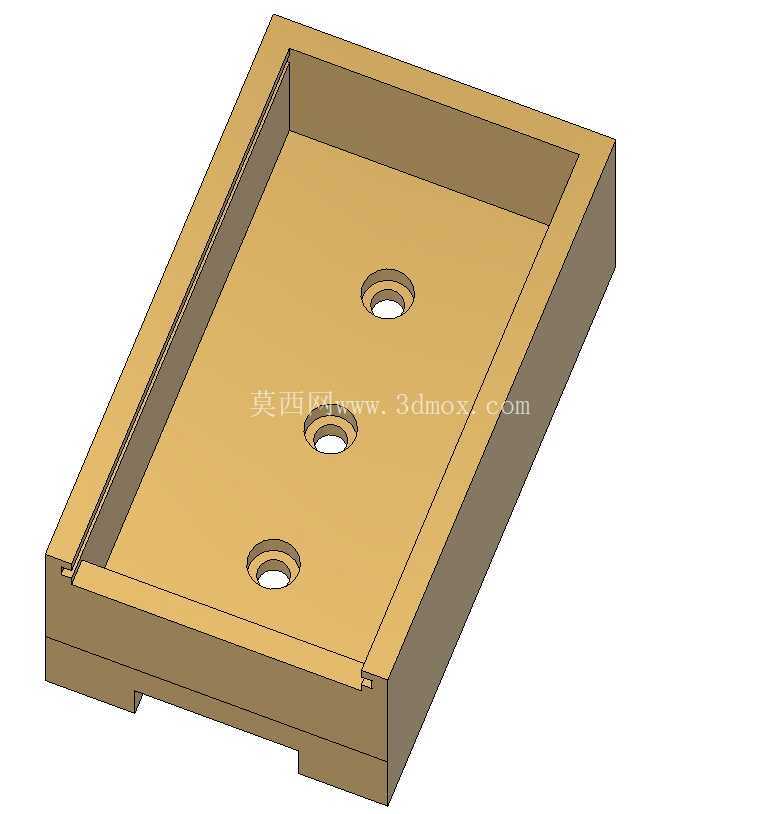

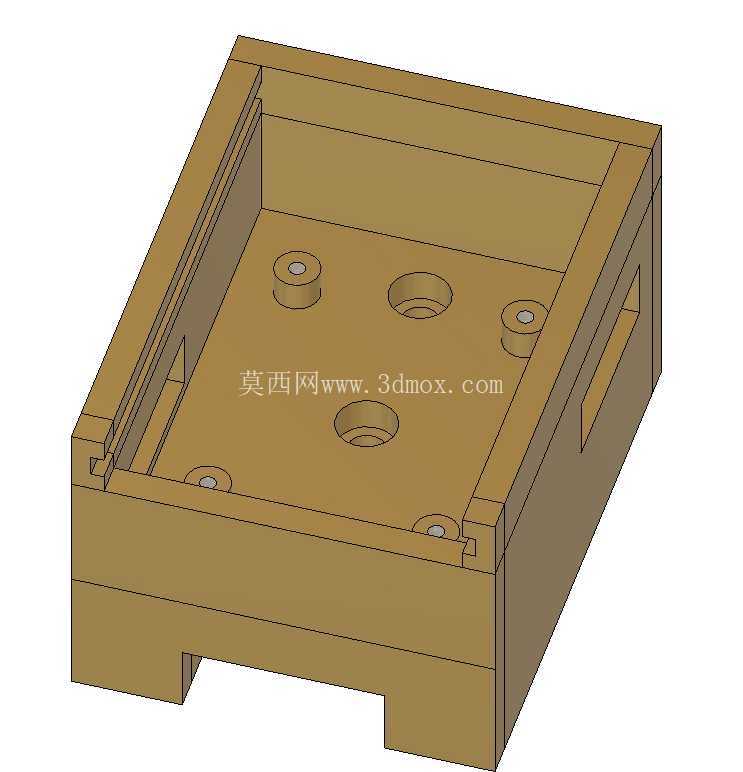

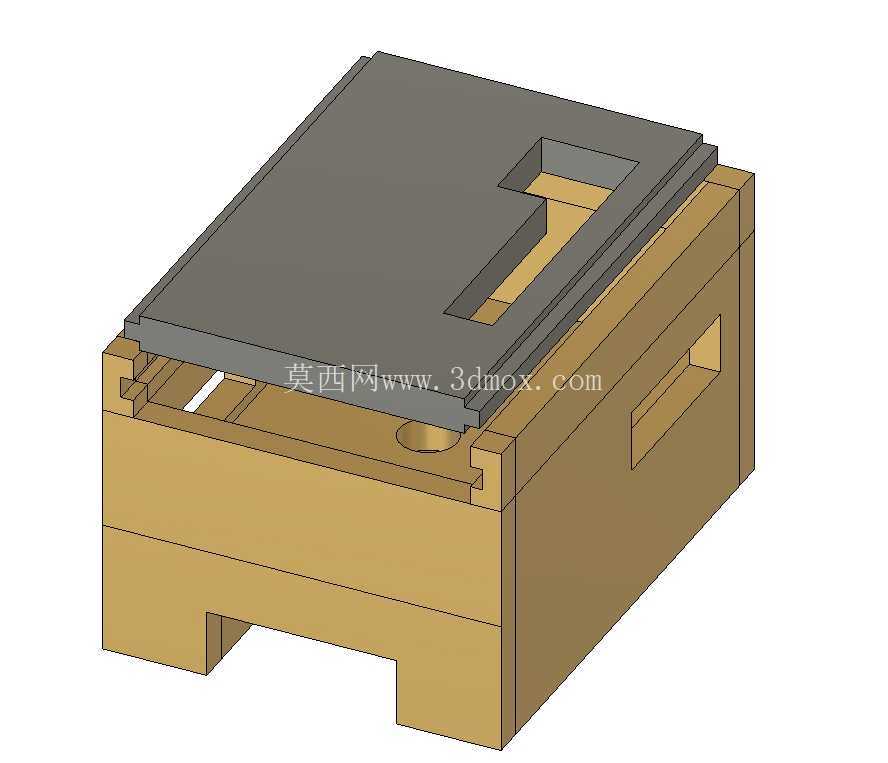

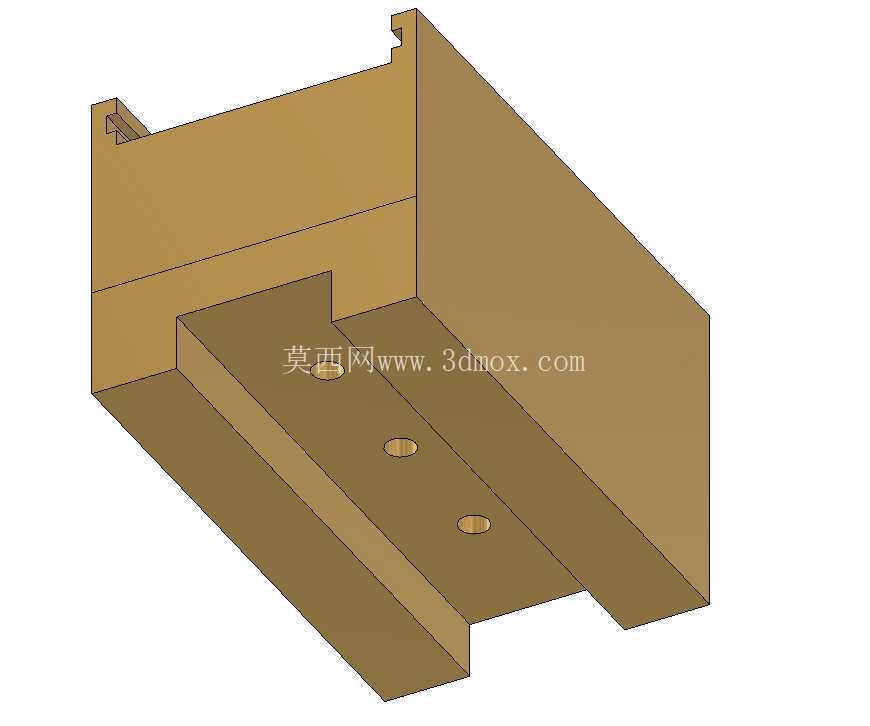

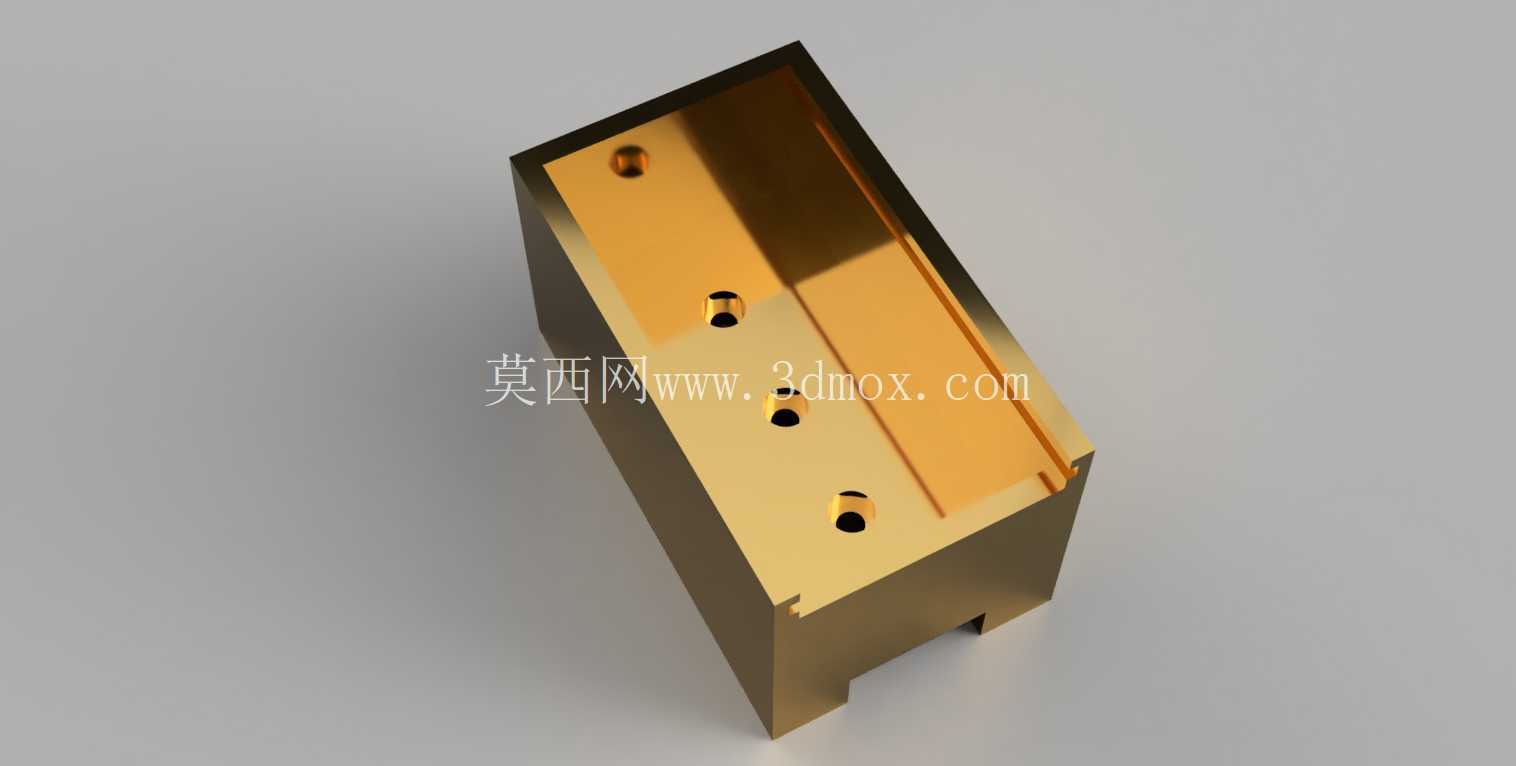

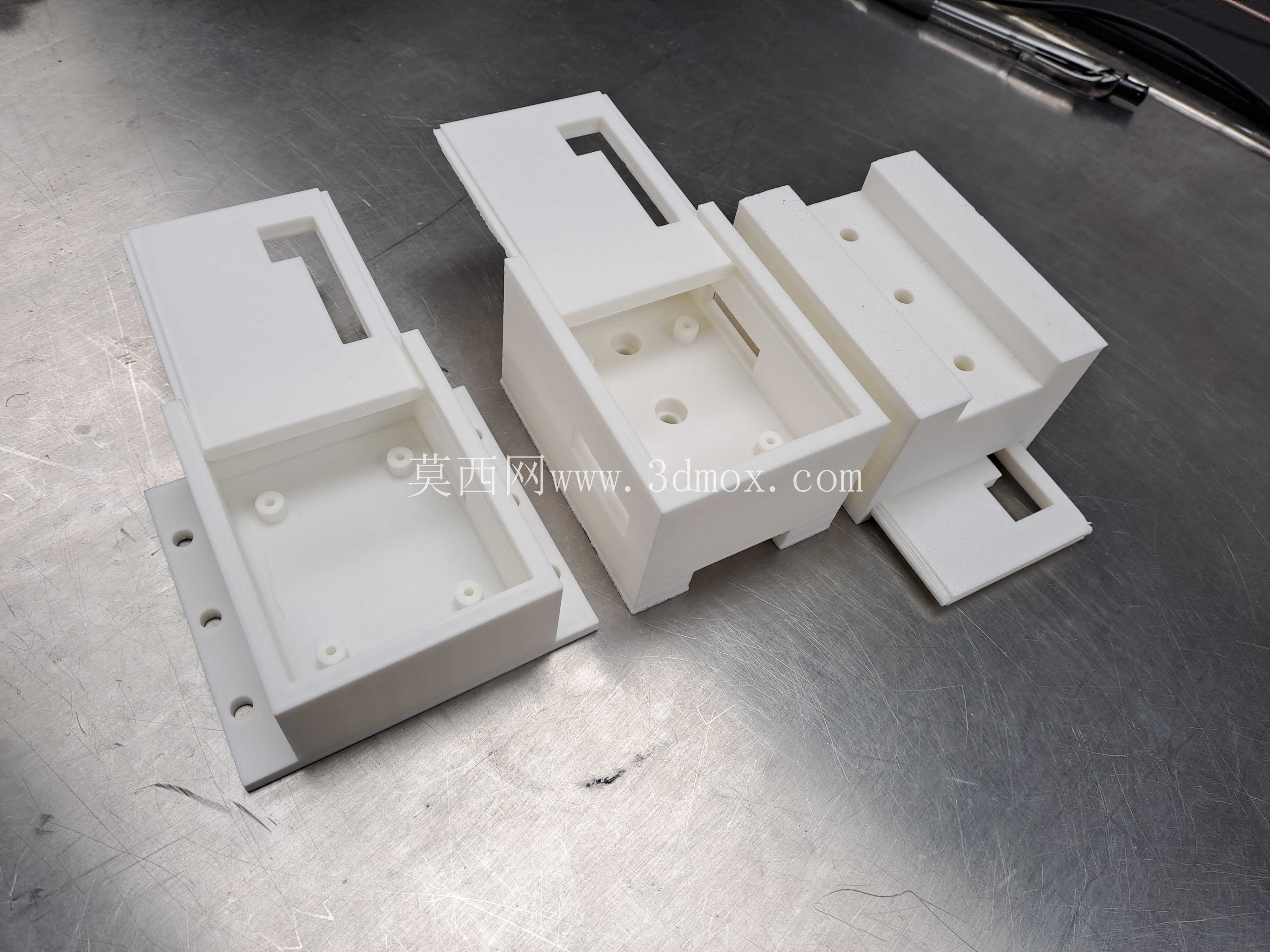

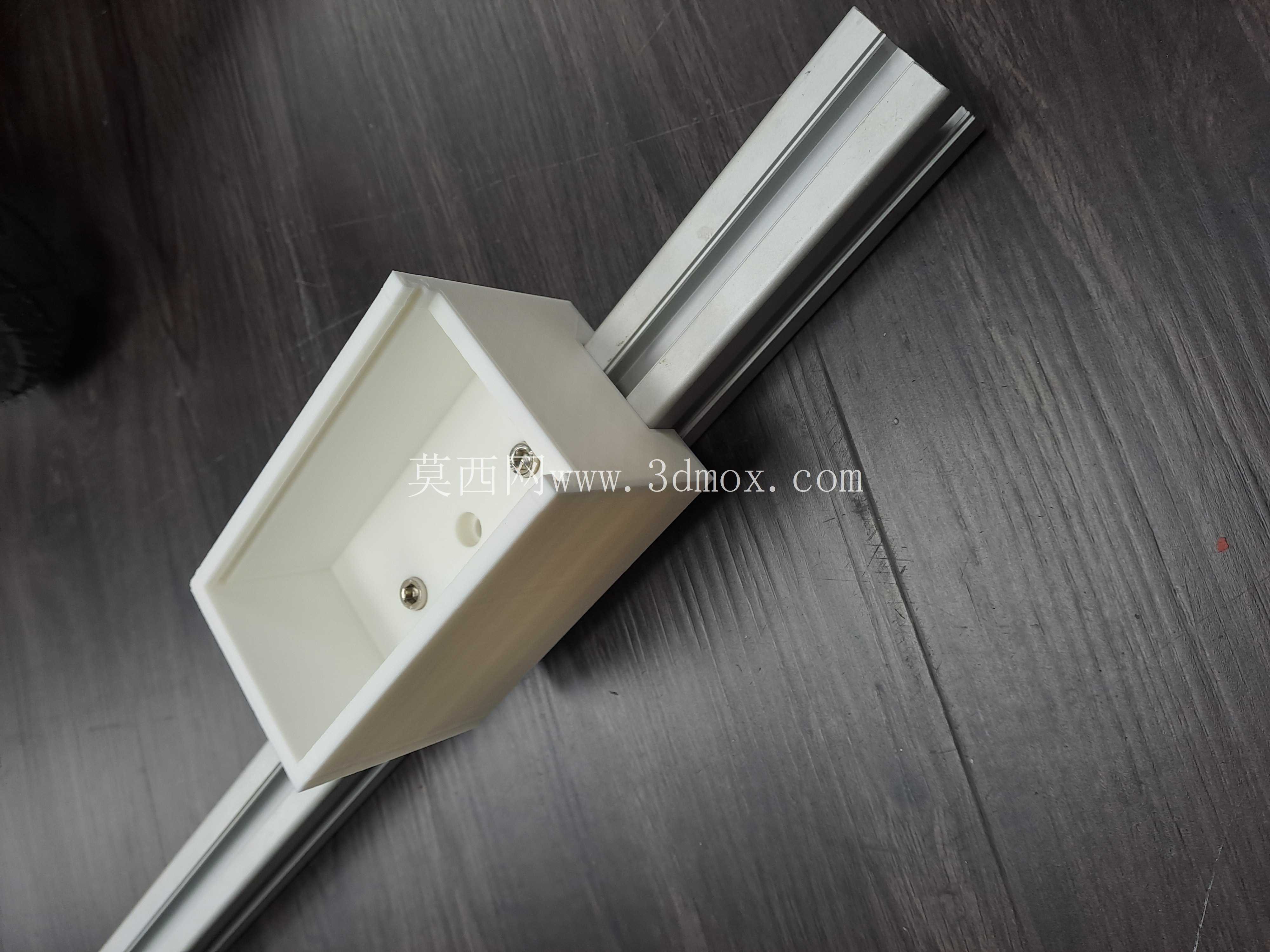

这款储物盒的滑盖结构和同系列其他盒体保持通用互换性，不需要重新开模做适配卡扣，滑盖和盒体的配合间隙控制在0.2mm，既不会因为加工公差出现卡滞，也不会因为间隙过大出现滑盖晃动的问题。盒体的内腔深度做了针对性调整，刚好能容纳DWM1001C开发板的整体高度，包括板载的USB接口、射频天线部分都不会和盒盖发生干涉，不需要额外对开发板做裁剪或者元件加高处理。安装固定逻辑上，没有采用常见的抱箍或者背胶固定方式，而是直接在盒体的安装面上加工了4个M6螺纹孔，孔位间距和30mm铝挤压件的通用槽口间距完全匹配，安装时只需要把M6螺栓从型材槽内穿入，直接拧入盒体的螺纹孔就能完成固定，不需要额外在型材上打孔攻丝，也不需要额外的转接板件，单颗螺栓的拧紧扭矩控制在5N·m就能提供足够的固定强度，即使在有轻微振动的工业设备旁安装，也不会出现盒体移位的问题。

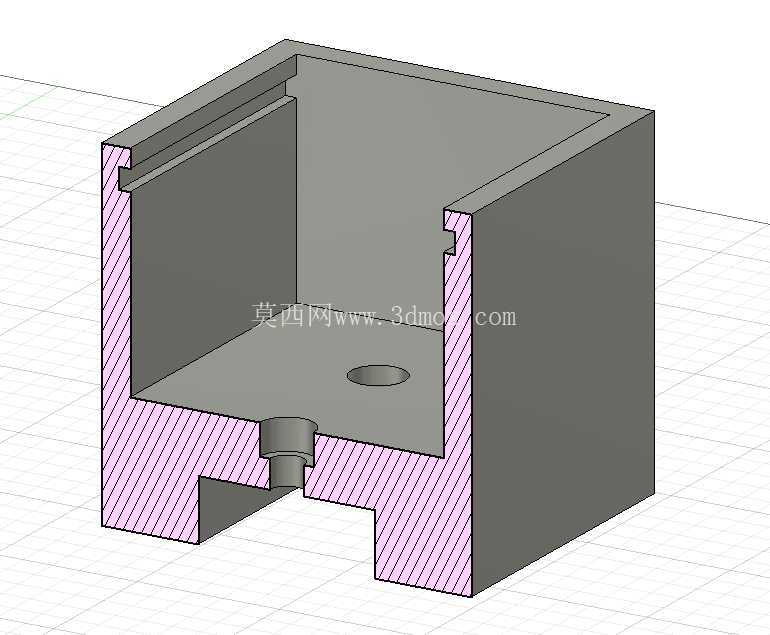

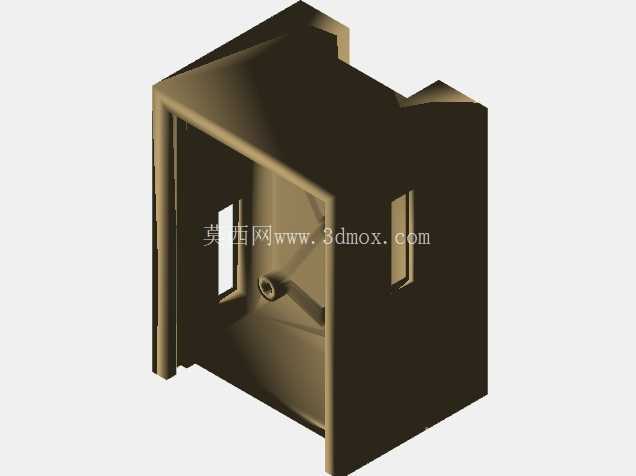

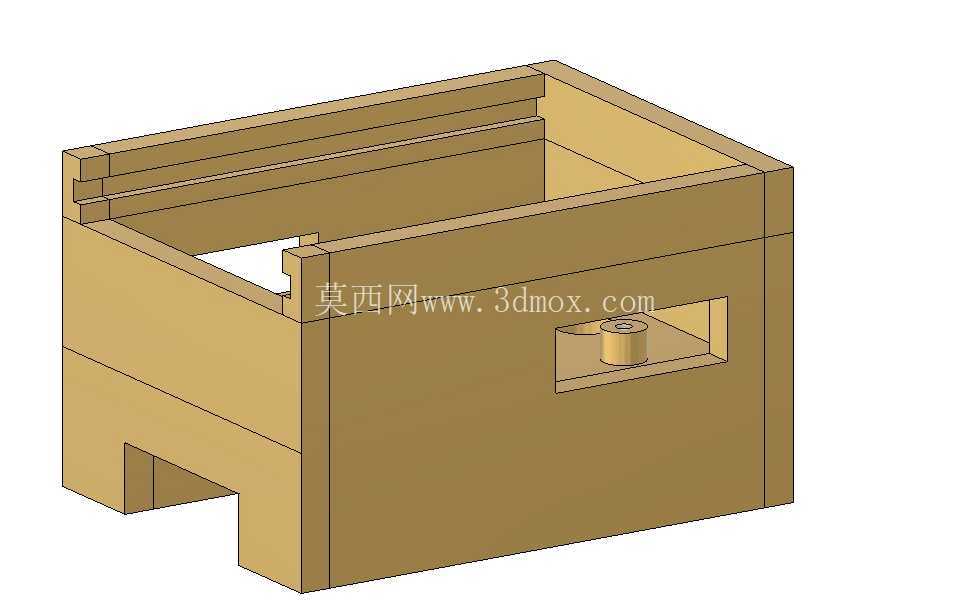

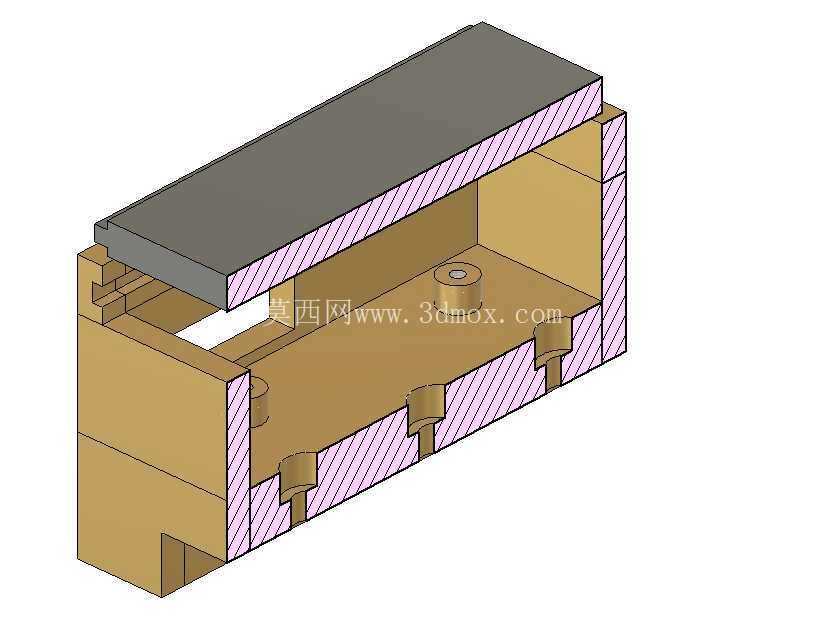

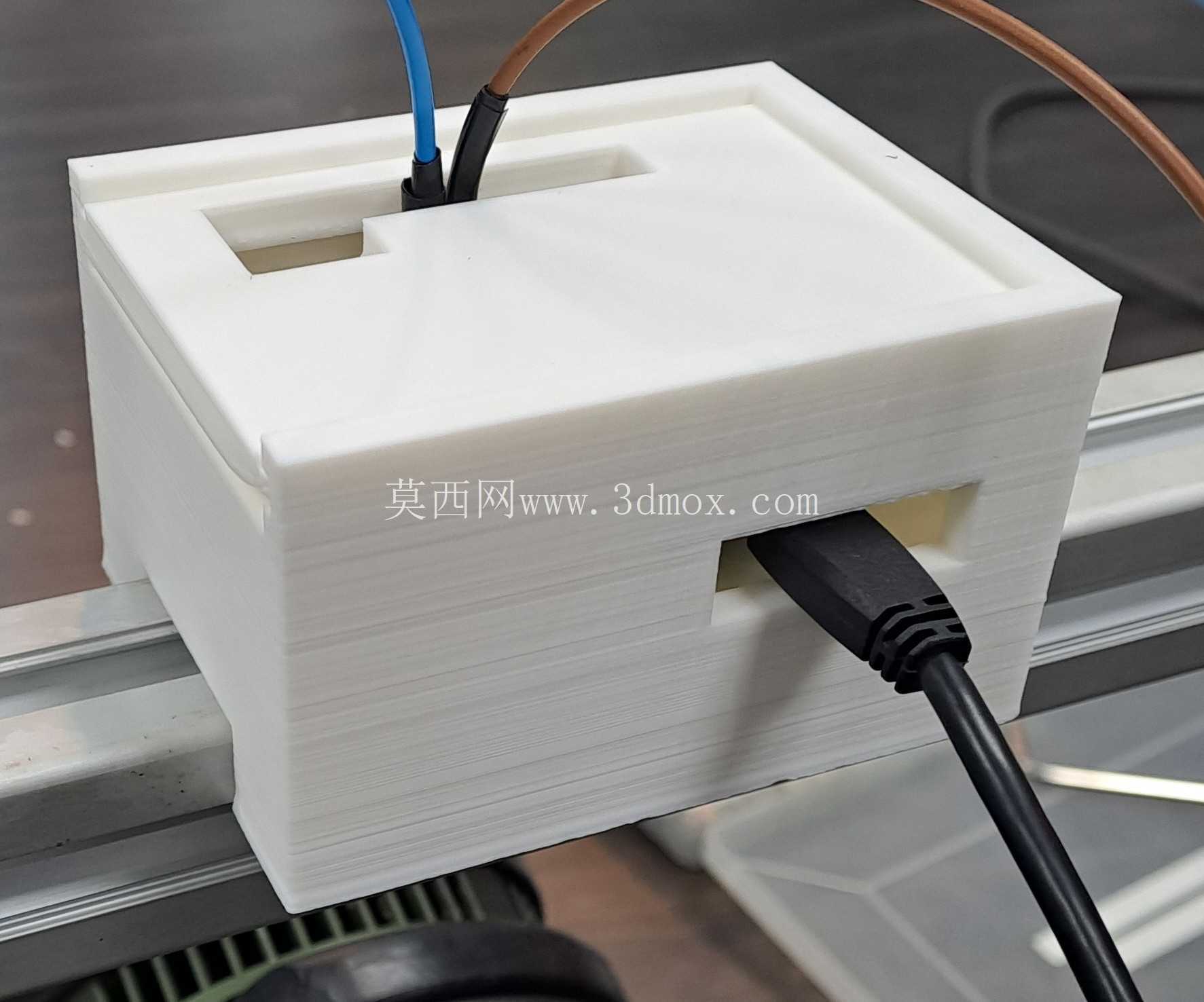

盒体的侧壁预留了对应开发板接口的开孔位置，包括电源接口、调试串口、射频天线的出线位都做了倒角处理，不会划伤线材外皮，出线口的尺寸刚好能容纳常规的航空插头或者USB接头，不需要额外做线材的二次固定。和普通的塑料接线盒不同，这款盒体本身是和铝挤压件直接刚性连接，铝材质的盒体还能起到一定的电磁屏蔽作用，减少现场工业设备对UWB射频信号的干扰，提升定位节点的信号稳定性。设计时特意把安装螺纹孔的沉头深度做了控制，螺栓拧入后不会突出盒体内腔，不会刮碰到开发板的背面焊点，盒体内腔的四个角做了R2的圆角处理，避免加工时的应力集中，也方便开发板的放置对位。滑盖的端部做了小的卡扣凸台，滑盖推到位后会有轻微的阻尼感，不会因为设备倾斜或者振动出现滑盖自行滑开的问题，日常调试时只需要用平口螺丝刀轻轻撬动凸台位置就能打开滑盖，不需要额外的拆卸工具。

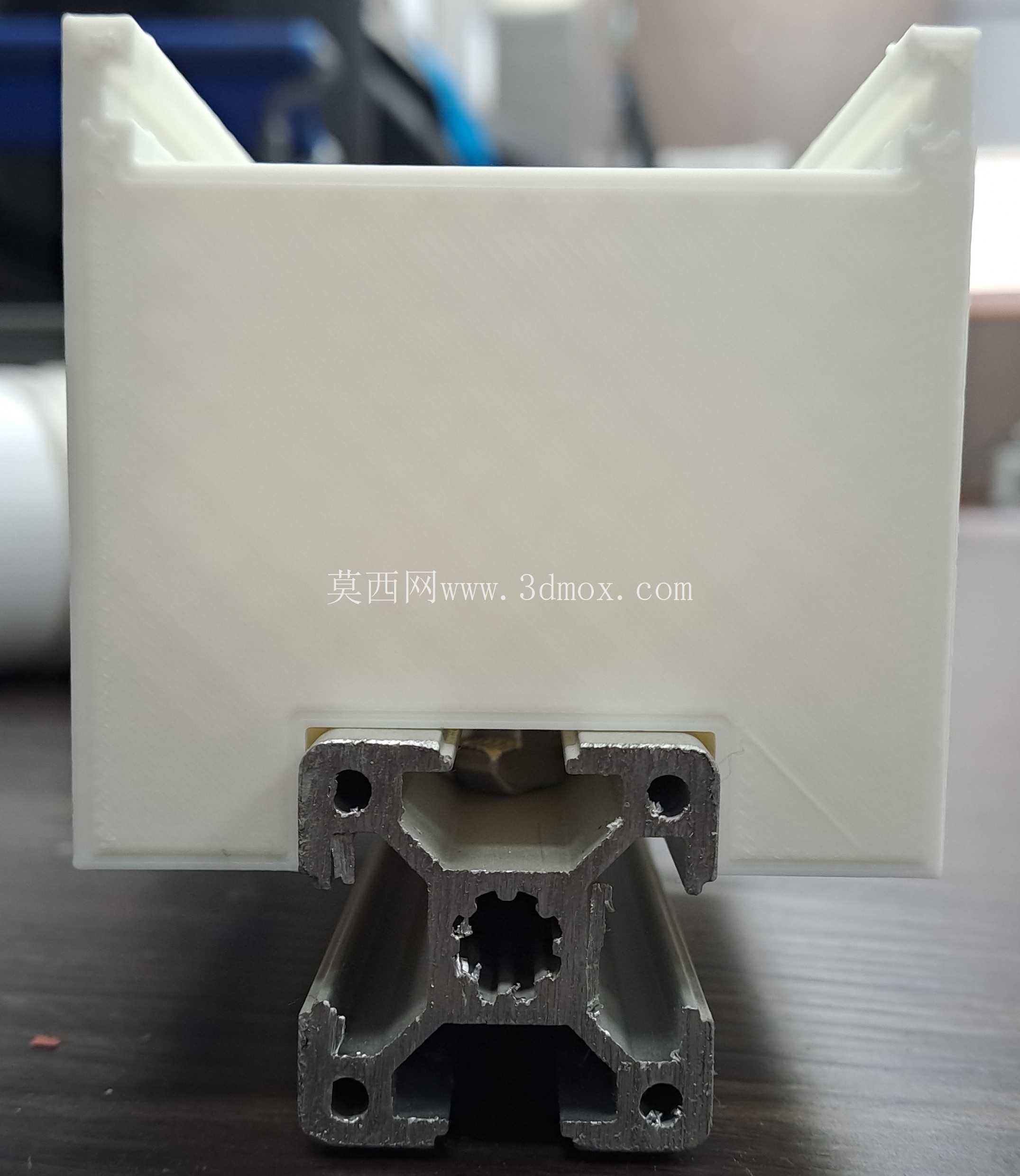

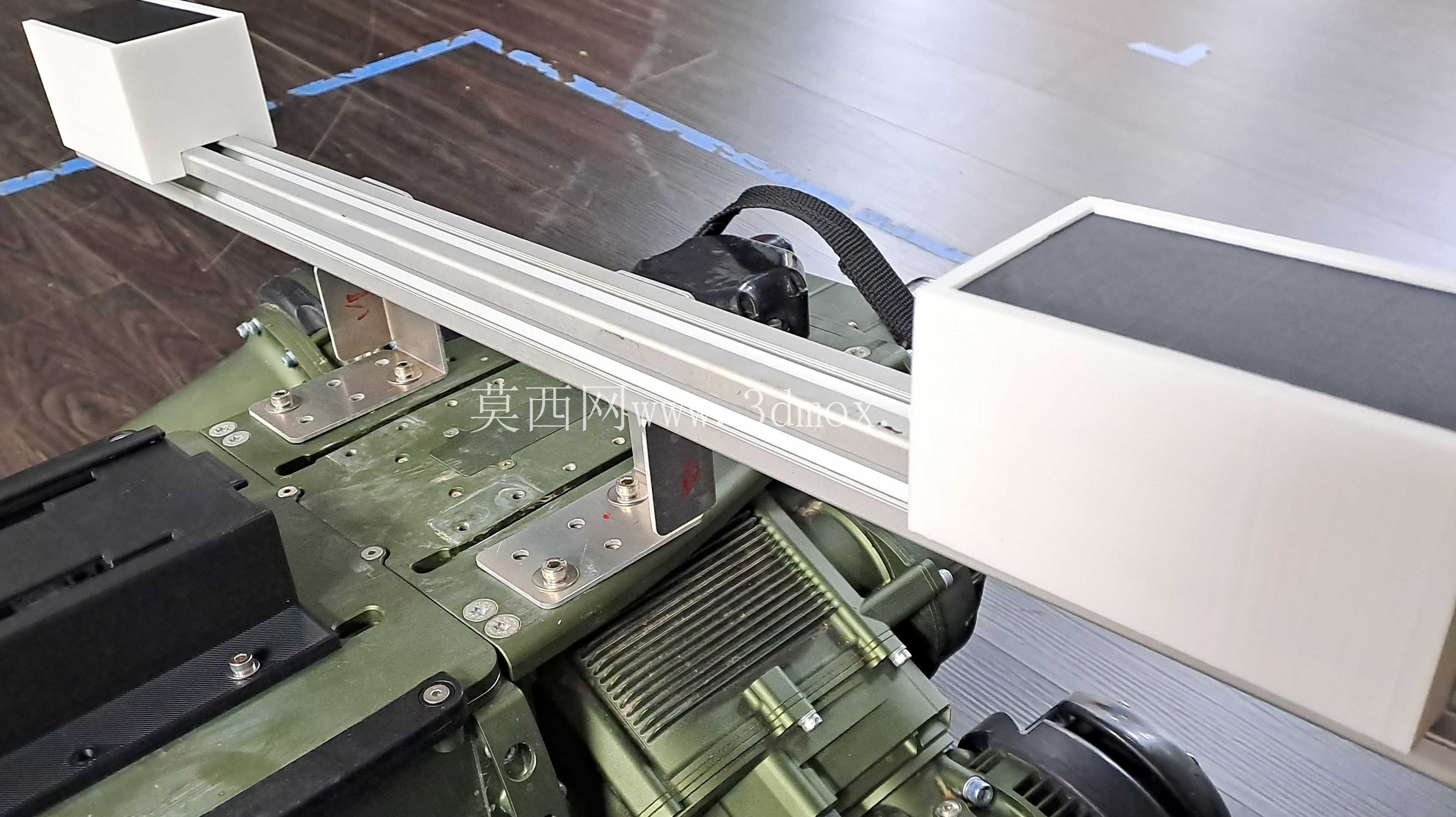

在实际的设备改造场景里，这类储物盒除了放置开发板，也可以用来放置小型的接线端子、滤波电容这类零散电子元件，盒体的外形尺寸和30mm铝型材的截面保持齐平，安装后不会突出型材表面，不会影响后续的外罩安装或者设备拼接，安装边界完全控制在型材的安装平面内，不需要额外预留安装操作空间，即使是在多根型材拼接的狭小空间里也能完成安装。盒体内部没有做多余的加强筋结构，最大化利用内腔空间，开发板放入后周围还有2mm左右的间隙，可以包裹一层薄的绝缘泡棉，进一步提升抗震性能，也能避免盒体和开发板焊点直接接触造成短路。
