适配T型导轨的UWB开发板外置储物盒

这款外置储物结构主要面向工业现场UWB定位模组的集成安装场景，在产线定位改造、AGV导航基站布设、室内人员定位节点部署这类项目里，经常会遇到Decawave DWM1001C开发板裸露安装的问题——现场的切削液飞溅、粉尘堆积、线缆拉扯都容易损坏板载元件，常规的通用安装盒要么没法适配标准T型导轨的安装间距，要么没有预留对应接口的开孔，现场施工时经常需要临时打孔、裁剪，既耽误安装进度，也没法保证安装后的防护一致性。

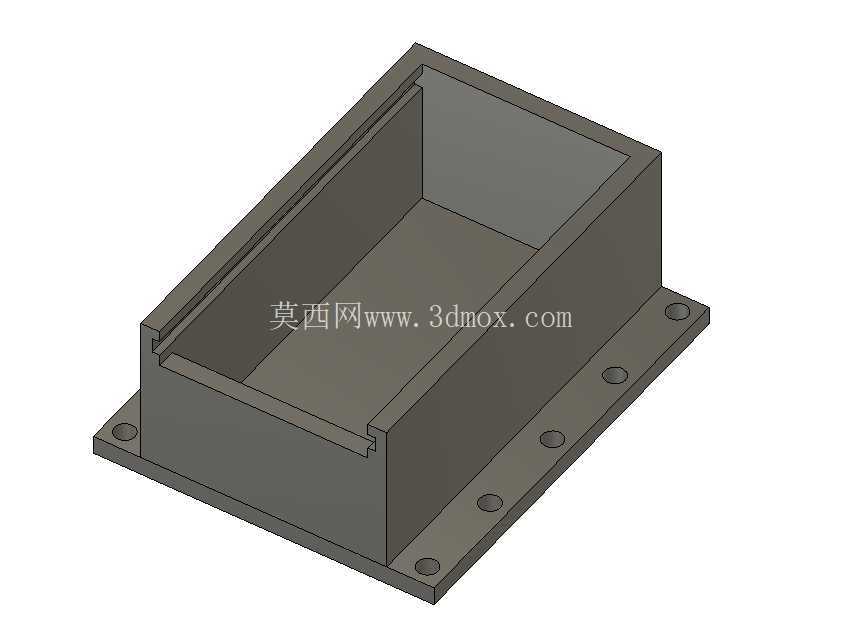

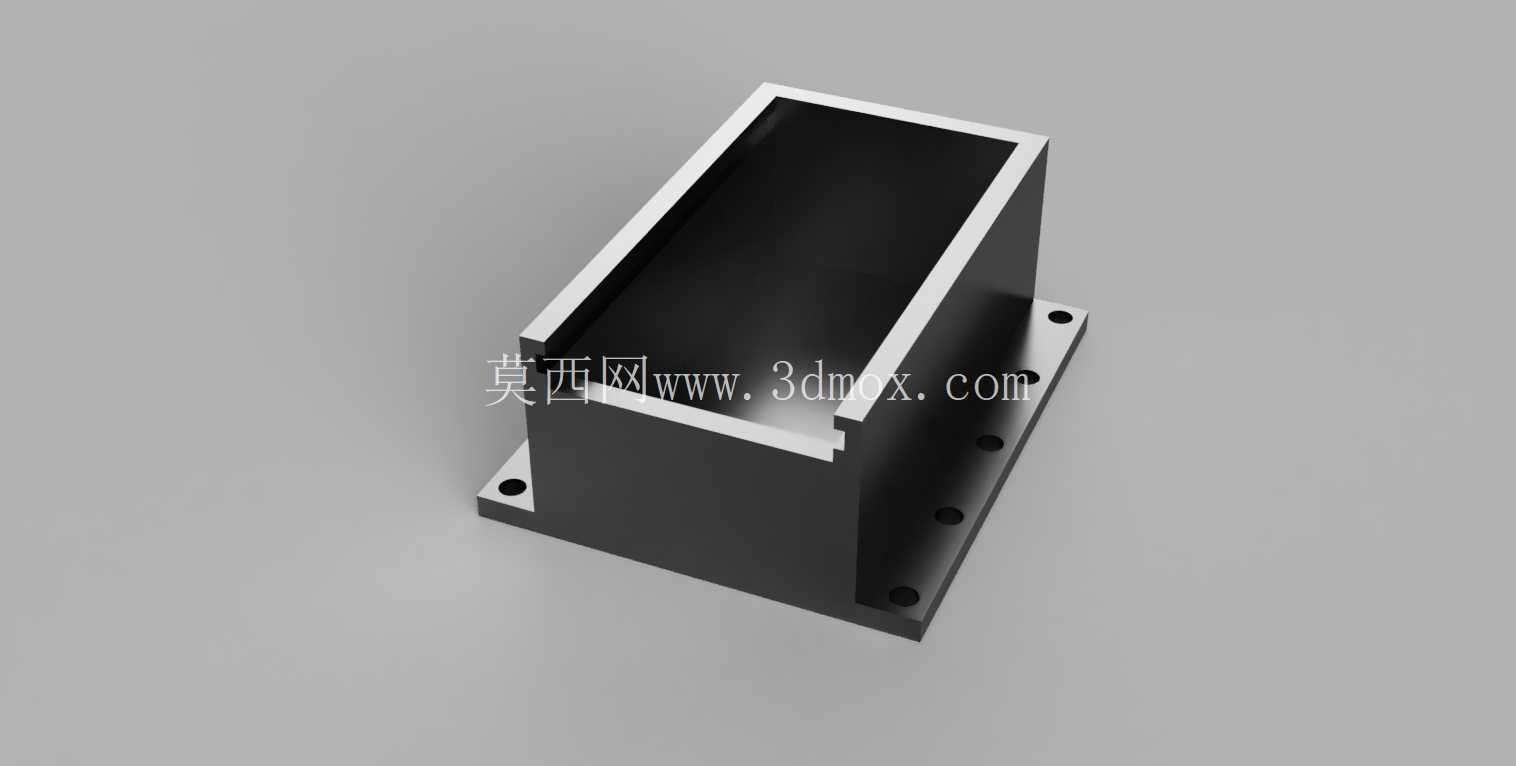

设计这款储物盒的时候，首先把安装适配性放在第一位，底部安装法兰的孔位完全匹配T型导轨内侧M5螺纹排的80mm标准间距，不需要额外制作转接板，直接就能通过M5螺丝固定在导轨的预设螺纹孔上，安装后盒体与导轨表面贴合紧密，不会因为设备运行的振动出现松脱移位。盒体采用敞口带翻边的结构，翻边的厚度经过反复校核，既可以保证盒体整体的结构刚性，避免安装锁紧时出现侧壁变形，也能给后续加装密封盖板预留足够的压合面，如果现场有更高的防尘防水需求，直接在翻边上粘贴密封胶条再加盖板就能实现基础防护，不需要对盒体主体做二次修改。

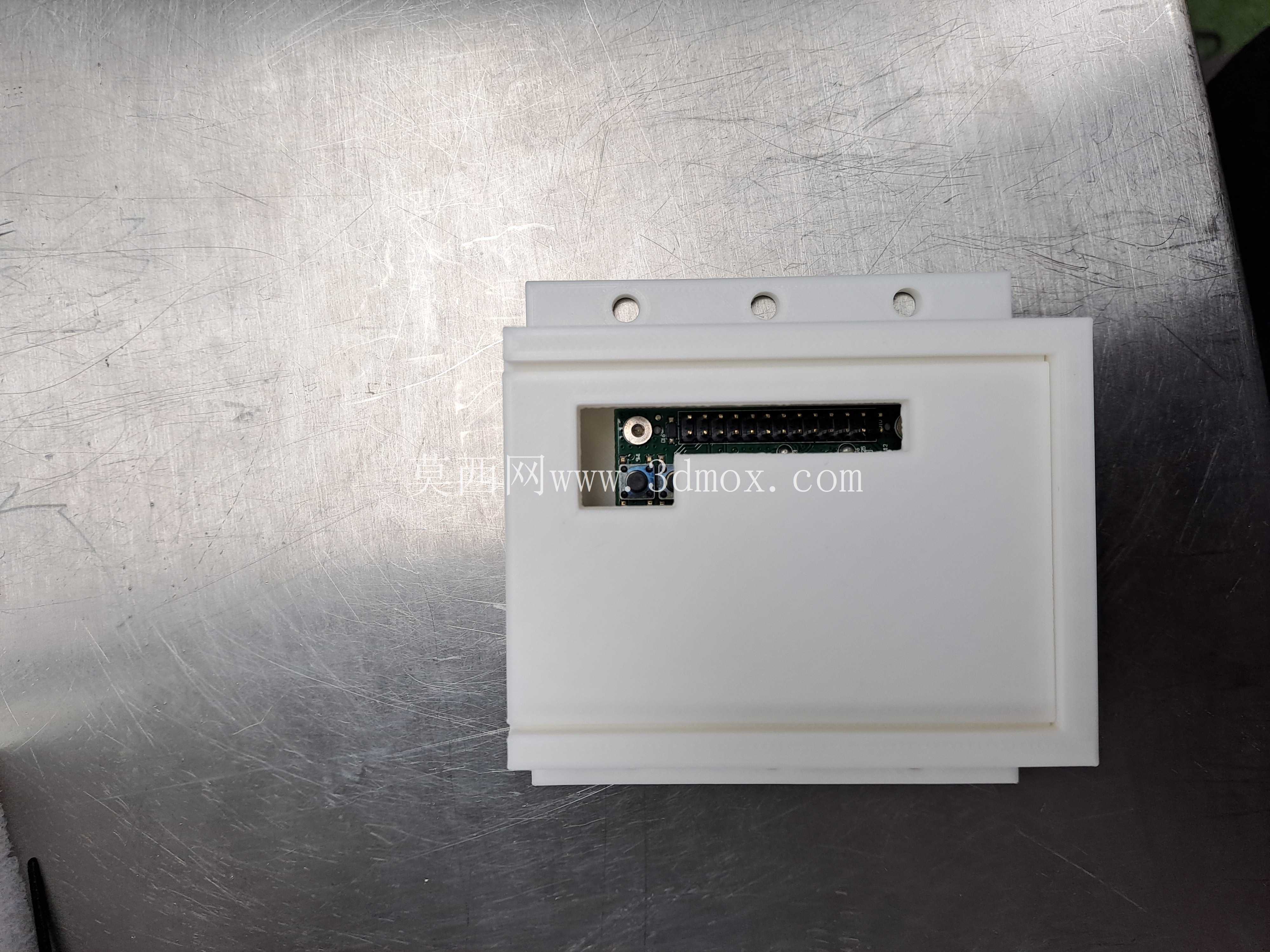

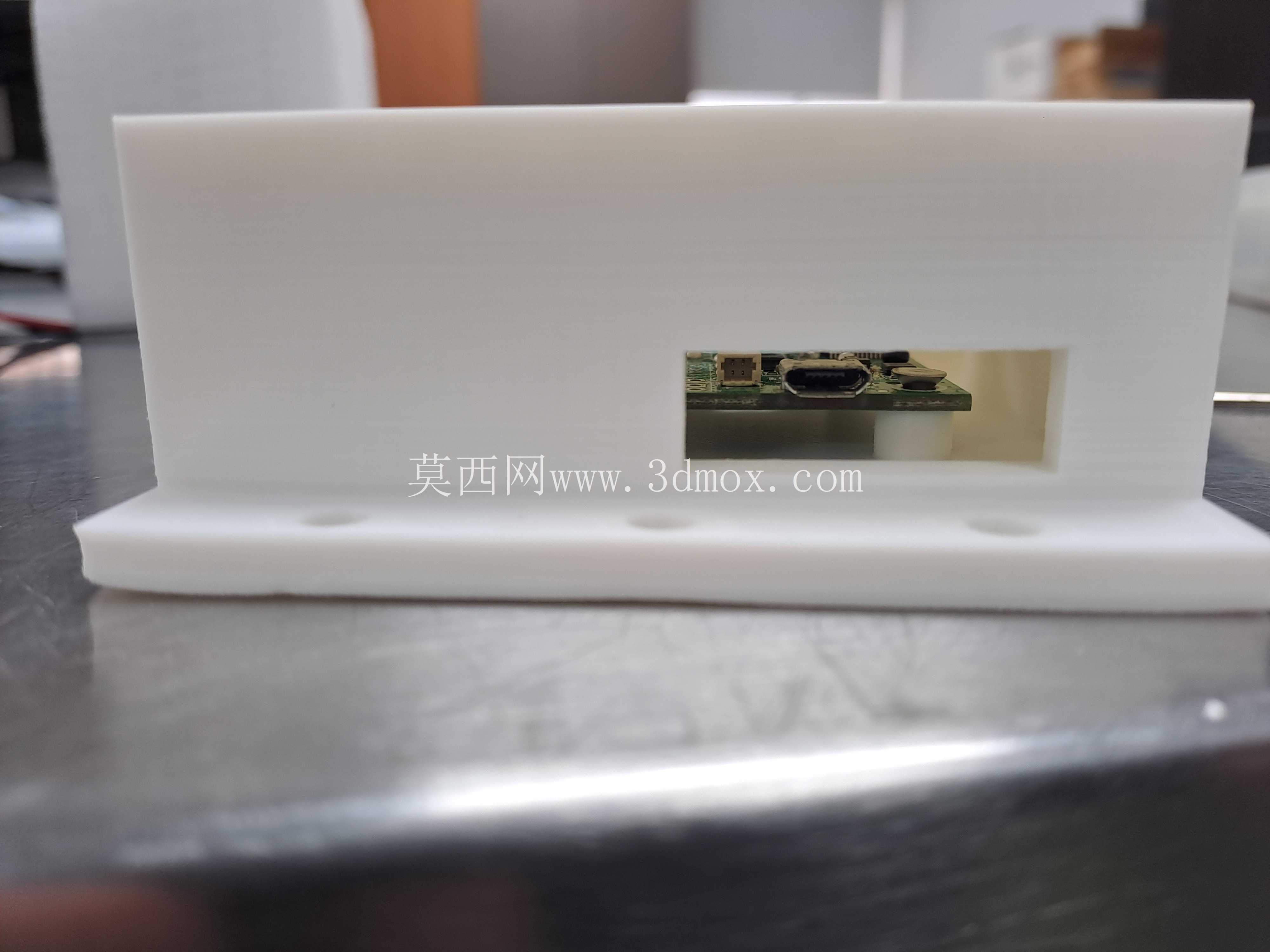

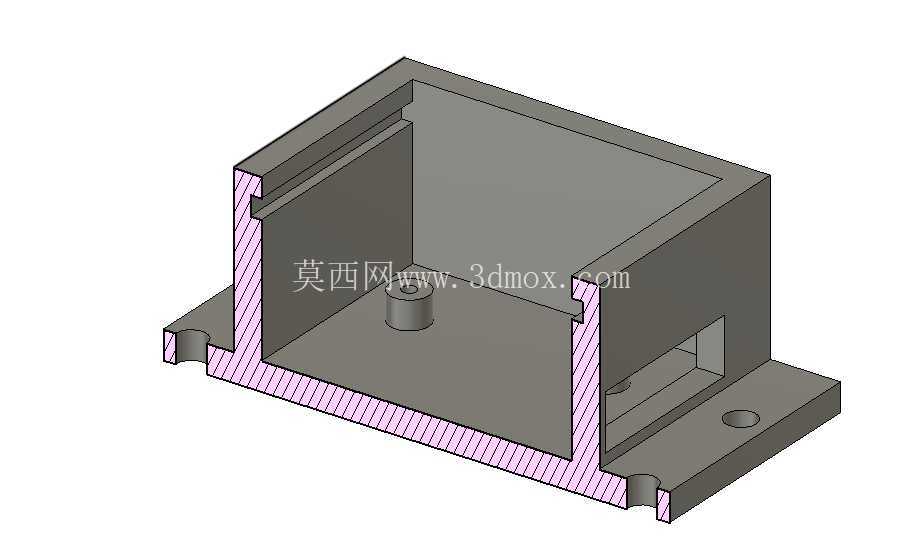

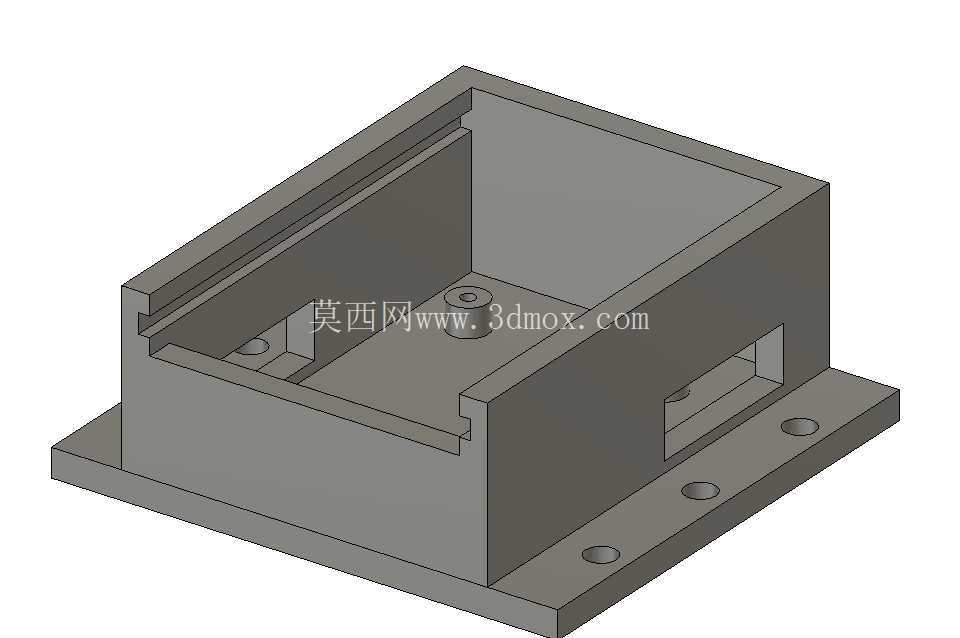

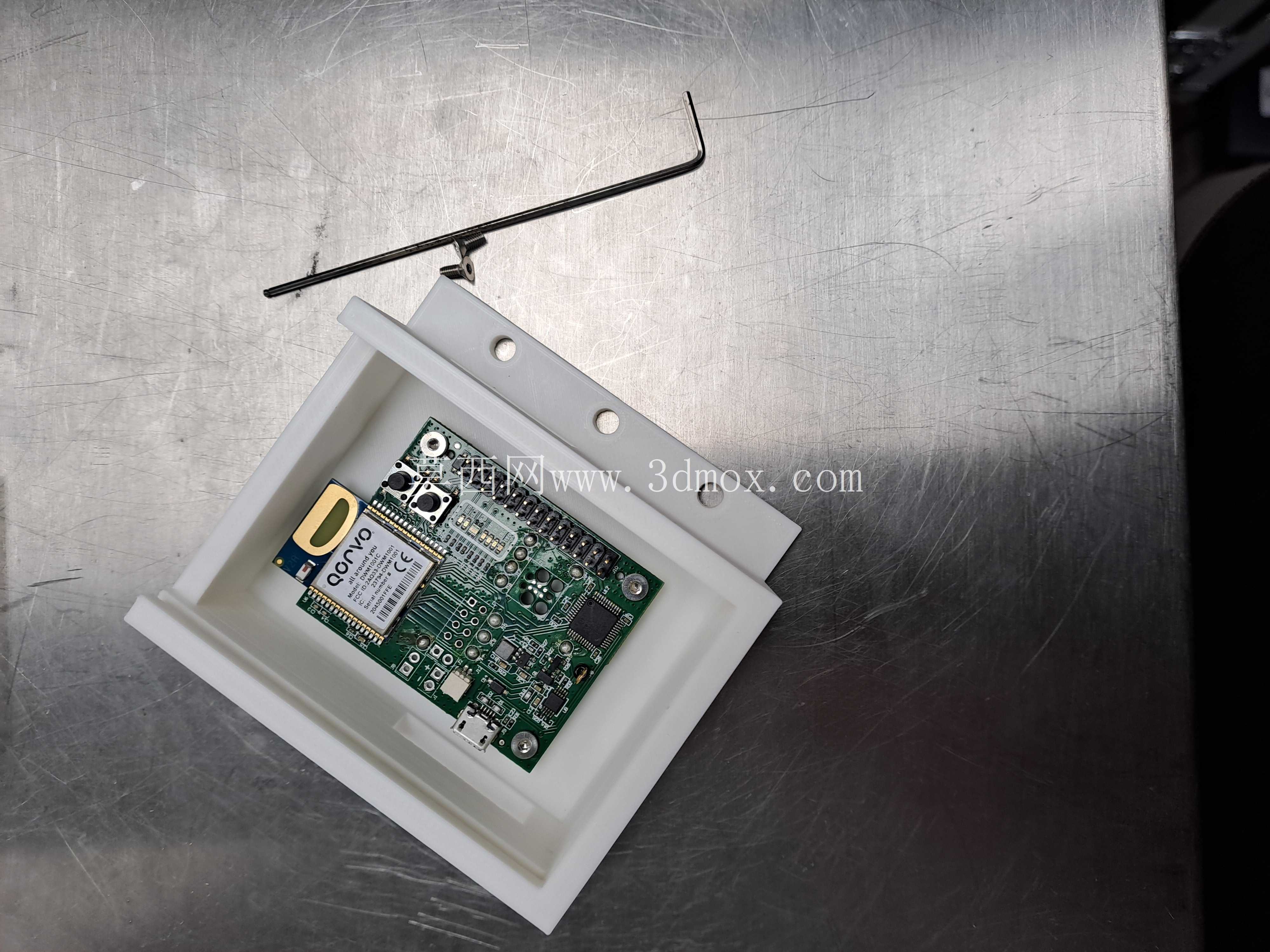

内部腔体的尺寸完全围绕DWM1001C开发板的外围尺寸做适配，腔体深度预留了足够的接线空间，开发板放入后不会出现板载天线、接线端子与盒壁干涉的情况，同时在腔体对应开发板螺纹固定孔的位置做了内嵌的安装柱，开发板可以直接通过M2螺丝固定在盒内的安装柱上，不需要额外打胶或者用扎带固定，拆装维护的时候只需要松开固定螺丝就能取出开发板，调试非常方便。盒体侧壁对应开发板的端口位置做了精准的开孔，包括电源接口、调试串口、天线接口的位置都完全对齐，接线的时候不需要弯折线缆，也不会出现接口被盒壁挡住插不到位的情况，所有开孔的边缘都做了倒角处理，避免穿线的时候割破线缆绝缘层。

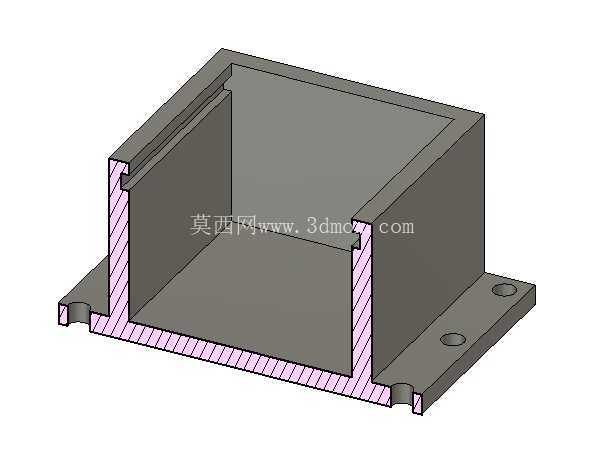

从安装边界来看，盒体整体突出导轨安装面的高度经过严格控制，不会超出T型导轨周边常规设备的安装净空，在多设备并排安装的导轨上，相邻设备之间不会因为这个储物盒的安装出现干涉，底部法兰的外延尺寸也做了优化，在保证安装孔位强度的前提下尽可能缩小占用面积，不会遮挡导轨上其他设备的安装位置。盒体的壁厚采用均匀等厚设计，不管是采用3D打印小批量制作还是采用铸造工艺批量生产，都能保证成型后的尺寸一致性，不会出现壁厚不均导致的收缩变形问题，侧壁与底部法兰的连接处做了圆角过渡，既可以减少应力集中，避免安装锁紧时连接处开裂，也能减少加工或者打印过程中的支撑需求，降低制作成本。

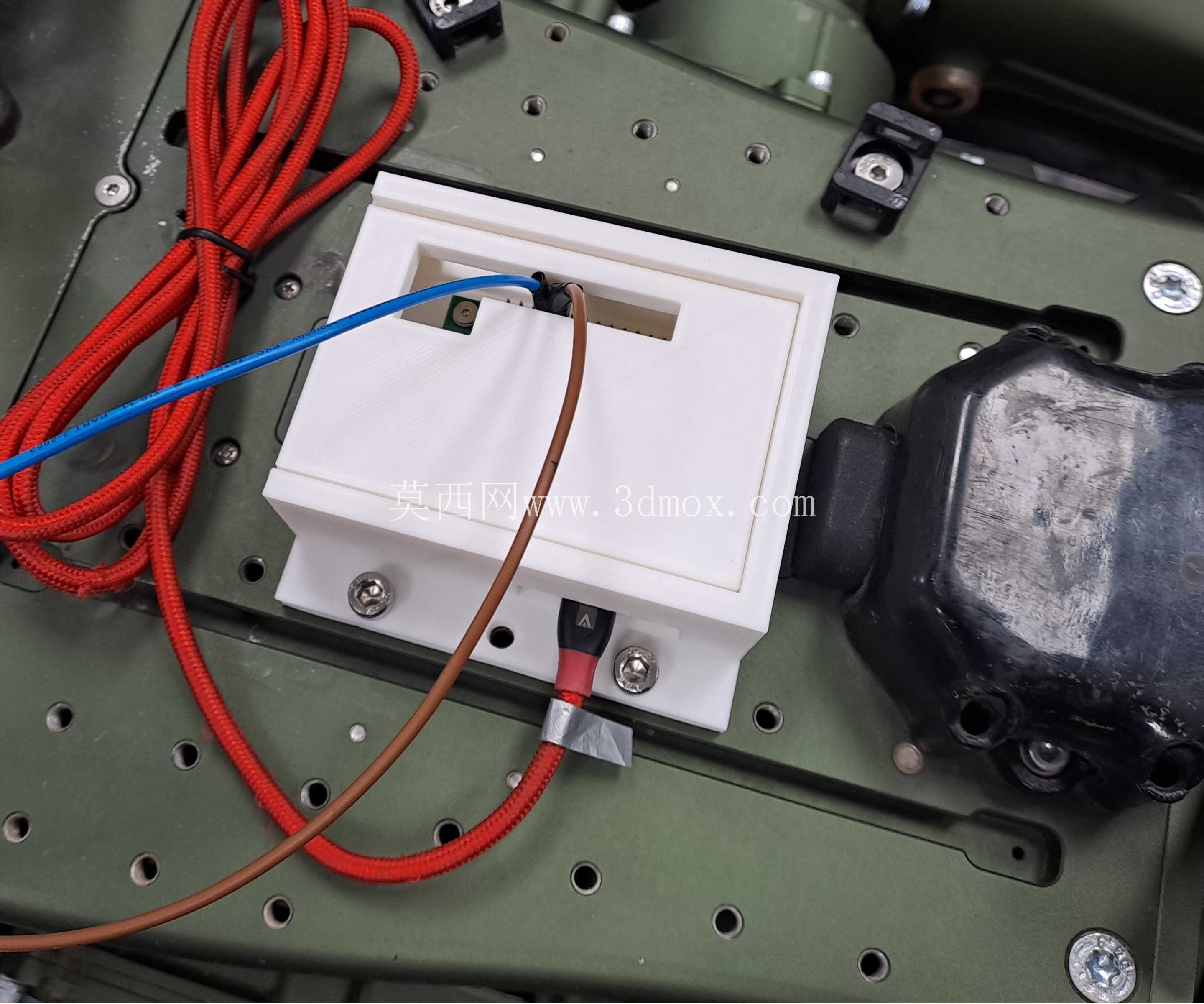

在实际项目应用中，这款储物盒除了可以安装DWM1001C开发板，也可以用来放置同尺寸的其他传感模组、小型接线端子排，只要安装孔位匹配T型导轨的80mm螺纹间距，都可以直接使用，不需要重新设计安装结构。很多现场施工人员之前在布设UWB定位节点的时候，经常会用扎带把开发板直接绑在导轨或者设备机架上，不仅不美观，而且设备运行时的振动很容易导致扎带松脱，开发板掉落损坏，用这款储物盒安装之后，开发板完全容纳在盒体内部，外部只有接线露出，既规整也能起到基础的防护作用，后期维护的时候也能快速找到对应的节点，不用在一堆杂乱的扎带和线缆里翻找。

设计过程中也考虑了不同安装场景的兼容性，盒体的其中一个侧壁是平面结构，如果现场没有T型导轨，也可以通过这个平面直接用双面胶或者抱箍固定在设备表面、圆柱支架上，不需要额外制作转接件。盒体内部的安装柱也预留了一定的调整空间，如果需要安装尺寸略有差异的其他板卡，只需要稍微扩一下安装柱的孔位就能适配，不用重新制作整个盒体的模型。对于经常做工业现场定位改造、传感节点布设的结构工程师来说，这种标准化的安装储物结构可以大幅减少现场的非标设计工作量，不用每次都根据安装位置重新画安装盒的模型，直接调用这个模型调整一下开孔位置就能使用，能有效缩短项目的设计周期，也能保证现场安装的规范性。
