这款滚珠轴承的设计初衷是面向桌面级FDM 3D打印场景,解决小载荷传动场景下快速制作、即时替换转动支撑件的需求,不需要依赖传统金属轴承的采购周期,可直接通过桌面级打印设备完成制作,适配创客开发、小型教具制作、低载荷自动化原型搭建等多种实际场景。从实际使用场景来看,这类打印轴承可应用在小型桌面传送带的从动辊支撑、3D打印辅助工装的转动关节、学生机械设计竞赛的原型件、桌面展示台的旋转支撑结构中,不需要承受大的径向与轴向载荷,主要满足低转速、低负载下的顺滑转动需求,相比直接采购的标准微型轴承,可根据实际安装位置灵活调整内外径尺寸,不需要受标准件规格的限制,在非标原型开发阶段能大幅缩短零件迭代的周期。

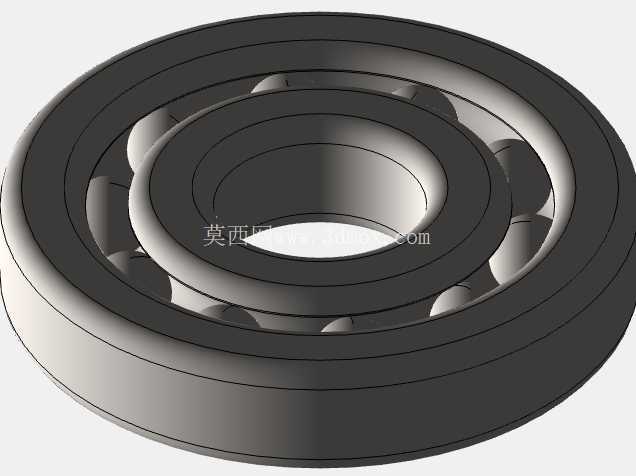

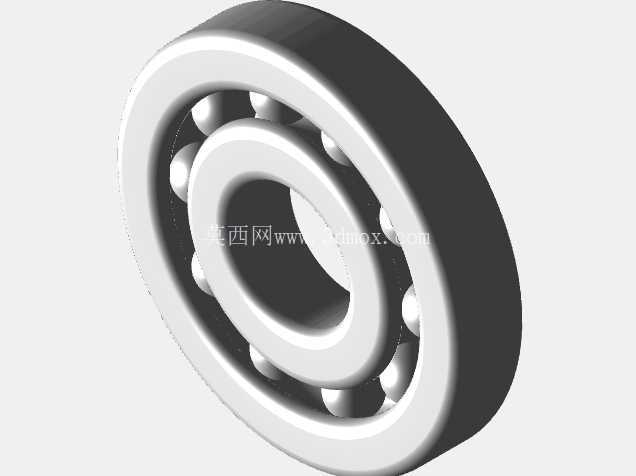

设计过程中首先考虑了FDM打印的工艺特性,没有采用传统金属轴承的保持架密珠结构,而是优化了滚珠的排布间距,预留了足够的打印支撑余量,打印时不需要额外添加可溶性支撑,普通PLA、PETG耗材即可直接打印成型,内外圈的滚道采用了圆弧过渡设计,滚道的曲率半径比滚珠半径大0.2mm,既保证滚珠滚动时不会出现卡滞,也避免间隙过大导致转动时出现径向窜动。内外圈的侧壁厚度做了等强度优化,在保证打印后结构刚度的前提下尽可能减少耗材用量,壁厚设置为1.5mm,刚好适配0.4mm直径喷嘴的3层走线,打印时不会出现填充不足的问题,同时侧壁不会因为过厚导致打印时间过长。

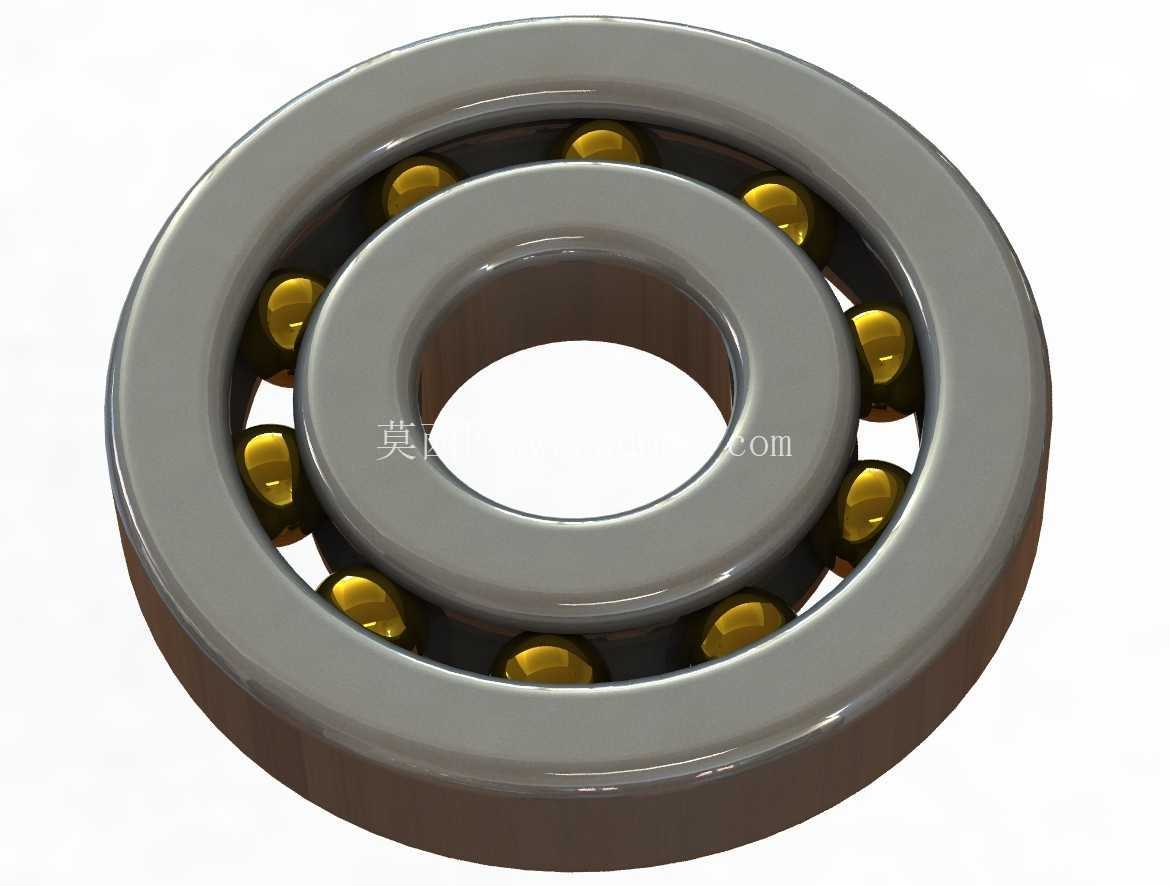

安装边界方面,这款轴承的内圈孔径可根据实际安装的轴径做参数化调整,设计时预留了0.1mm的安装间隙,适配3D打印轴件的公差范围,压入安装时不需要额外做公差修配,直接手动按压即可完成装配;外圈的安装位同样预留了0.1mm的配合间隙,可直接嵌入3D打印的安装座孔中,不需要额外做紧固处理,在低转速场景下不会出现外圈跟转的问题。滚珠采用了标准直径的通用钢珠规格,用户打印完成内外圈和保持架后,可直接采购对应尺寸的现成钢珠装配,不需要额外打印滚珠,避免塑料滚珠磨损快、转动阻力大的问题,装配时只需要将钢珠依次放入保持架的定位槽,再将内外圈压合即可完成组装,不需要复杂的装配工具。

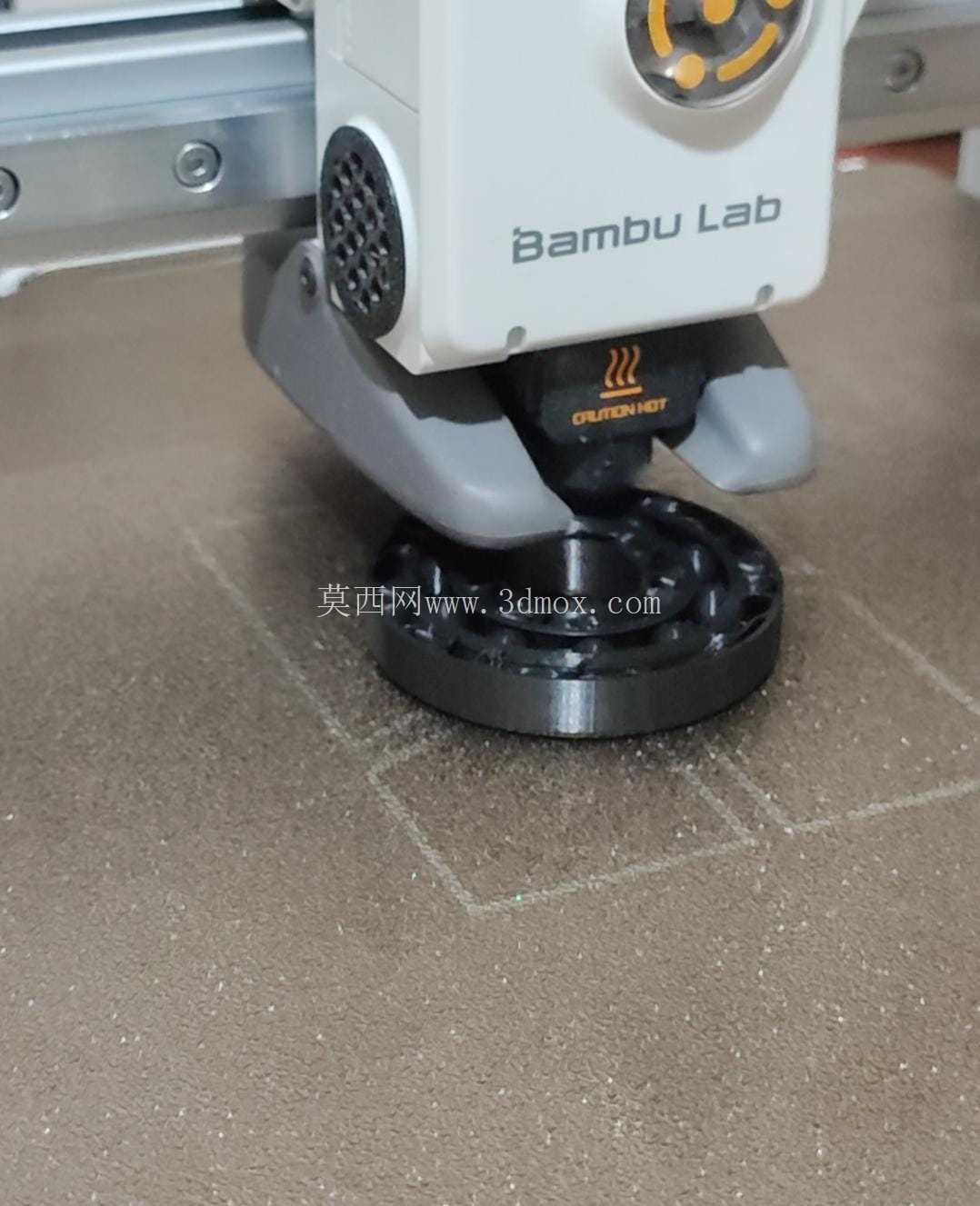

功能特性上,优化后的保持架结构采用了分段式连接设计,每个滚珠位之间的连接筋宽度设置为2mm,既保证保持架的整体强度,不会在转动时出现断裂,也尽可能减少了保持架与内外圈滚道的接触面积,降低转动时的摩擦阻力;滚道表面做了0.1mm的圆角过渡,避免打印时出现层纹凸起导致滚珠滚动卡滞,打印完成后只需要简单去除表面的支撑毛刺,不需要额外打磨即可实现顺滑转动。针对3D打印件的层间强度问题,内外圈的受力方向做了打印方向优化,打印时将轴承的轴线垂直于打印平台放置,让层纹方向与轴承承受径向力的方向垂直,避免转动时受力导致层间开裂,大幅提升打印件的实际使用寿命。

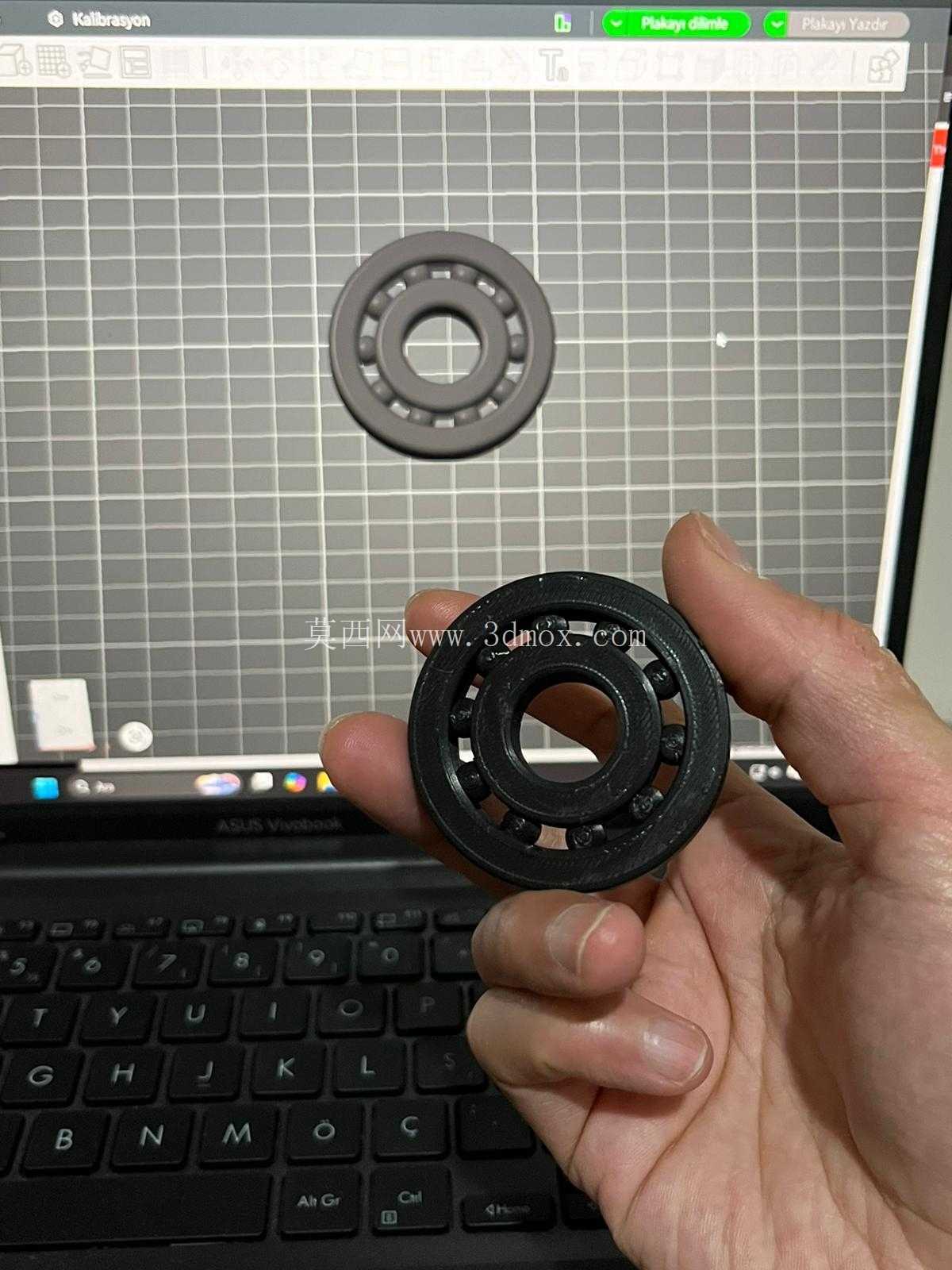

在实际测试中,采用PETG耗材打印的该款轴承,在承受50N径向载荷、转速60rpm的工况下,可连续运转超过20小时无明显卡滞,完全满足原型验证、教具展示、小型文创装置的使用需求;如果需要提升耐磨性能,也可采用PA耗材打印,配合润滑脂使用,可进一步提升负载能力与使用寿命。相比传统标准轴承,这款可打印的轴承结构最大的优势是可灵活调整尺寸参数,在做非标结构开发时,不需要为了适配标准轴承的尺寸修改整体结构设计,可根据现有结构的安装空间直接调整轴承的内外径、宽度参数,真正实现零件的快速定制化制作,尤其适合小批量定制装置、创客项目、教学实验等场景下的转动支撑需求,不需要开模、不需要外协加工,一台普通的桌面FDM打印机即可在1小时内完成整套轴承的打印制作,大幅降低小批量定制场景下的零件制作成本与周期。
