龙门式数控加工工作台结构设计

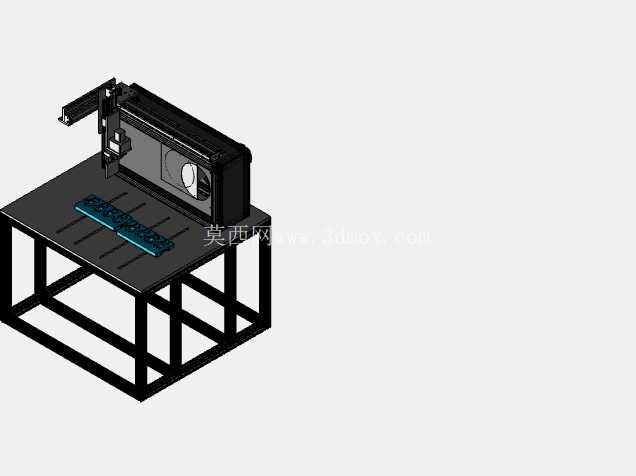

　　这套龙门式作业机架的结构设计，核心面向小尺寸工件的平面加工、点位涂覆、轻量铣削类工序场景，在小型精密加工、电子辅料贴合、小型板材裁切的车间工位中适配性极强，整体框架采用标准工业铝型材拼接搭建，底部支撑为双层方管焊接框架结构，下层横纵型材交叉形成稳定的受力基座，上层台面预留T型槽安装位，可直接搭配通用工装夹具完成不同规格工件的快速装夹，不需要额外定制台面转接板，能大幅缩短工位换型的调整周期。

　　龙门横梁采用悬臂式单立柱支撑结构，立柱与底部框架通过螺栓组刚性连接，横梁上搭载的直线滑台模组可实现X轴方向的长行程移动，滑台端面预留了标准执行器安装法兰，可根据工序需求更换点胶阀、铣削主轴、激光头或者吸附取料机构，不需要对横梁主体结构做二次加工改造，适配多工序柔性生产的工位需求。从安装边界来看，设备整体占地尺寸适配常规小型车间的工位排布，底部框架的支脚高度预留了调整垫铁的安装空间，可根据车间地面的平整度调整整体水平度，避免因地面倾斜导致滑台运行精度偏差，框架侧面预留了电气走线槽的安装位，动力线缆、信号线缆可沿型材内置槽布设，不会出现线缆外露干涉滑台移动的问题，也能减少车间油污、切削液对线束的腐蚀损伤。

　　设计过程中重点考量了机架的刚性冗余，底部框架的型材壁厚选型经过受力仿真校核，在滑台搭载最大负载执行器运行至横梁最远端时，框架整体形变量控制在0.02mm以内，满足轻量精密加工的精度要求，台面的T型槽间距采用通用工业标准，可兼容市面上绝大多数的小型平口钳、真空吸附平台、专用定位工装的安装尺寸，不需要额外加工转接孔位。Z轴滑台的行程设计覆盖了常规小型工件的加工高度范围，滑台侧面预留了行程限位开关的安装位，可根据实际加工需求调整软硬限位的触发位置，避免超程运行导致的设备碰撞损坏，龙门立柱与横梁的连接位置设计了微调结构，可在装配时调整横梁的水平度，补偿焊接、加工过程中产生的形位误差，降低零件加工精度的要求，控制整体制造成本。

　　在实际工位应用中，这类结构的机架可直接作为小型数控加工设备的主体框架使用，也可作为自动化生产线的单个作业工位嵌入整条产线，底部框架的下层空间可预留安装电气控制柜、气源处理元件的位置，不需要额外占用车间的地面空间，整体结构的拆装难度低，所有连接位置均采用标准紧固件，后期维护更换零件时不需要整体拆解设备，只需要拆解对应位置的连接螺栓即可完成零件更换。台面的边缘预留了排屑槽的安装位置，在进行铣削、裁切类加工时，废屑可沿排屑槽集中收集到设备下方的集屑盒中，减少车间清理的工作量，滑台的传动部件采用半封闭防护结构，可阻挡大部分加工废屑、粉尘进入导轨丝杆内部，延长传动部件的维护周期，降低日常运维的成本。不同于重型龙门加工设备的厚重铸铁结构，这款机架采用型材拼接加局部焊接的结构形式，整体重量更轻，运输和现场安装不需要大型吊装设备，两名装配人员即可完成整体组装调试，适合小型加工车间、科研实验室、创客空间这类没有重型吊装条件的场景使用，结构的模块化程度高，后期如果需要扩展加工行程，只需要更换对应长度的横梁和滑台模组即可，不需要重新设计整体框架，能降低设备升级改造成本。
