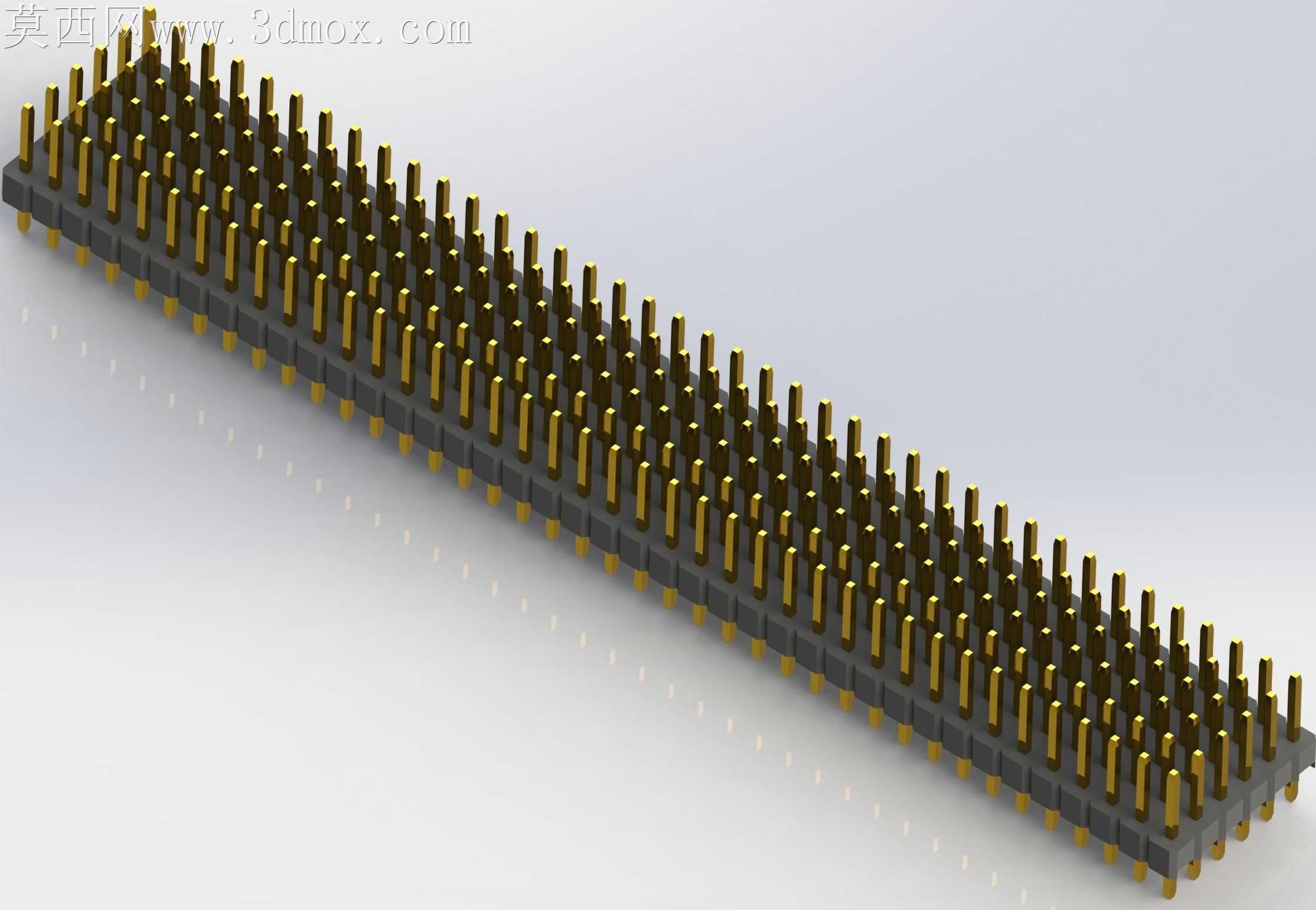

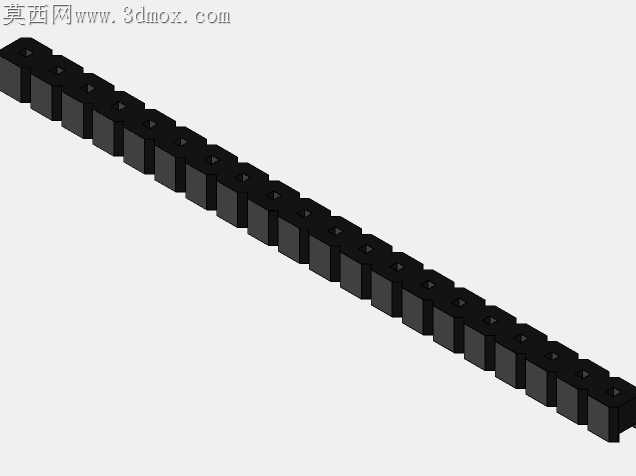

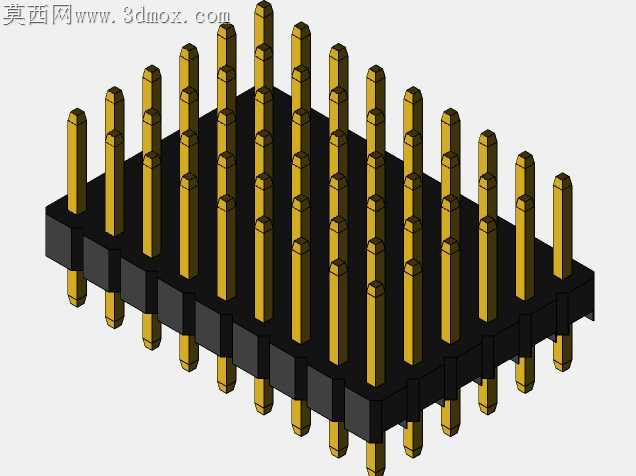

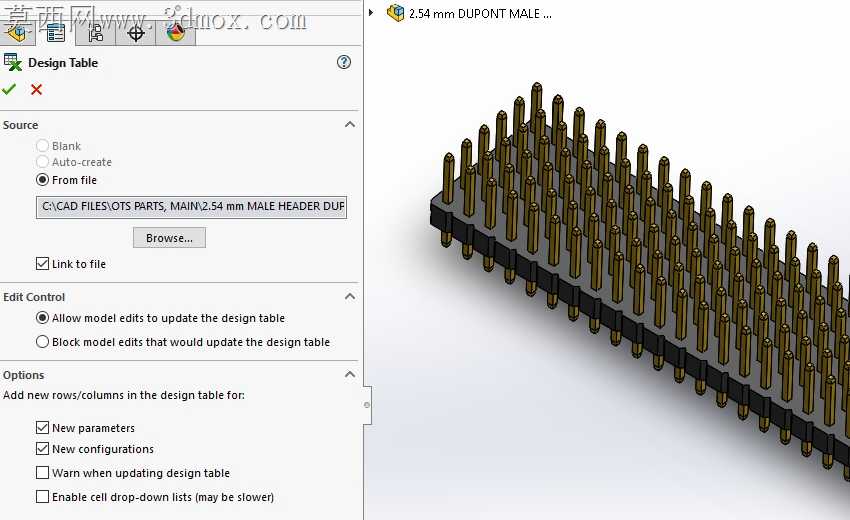

2.54mm间距6x40阵列公头排针结构设计

常规排针批量过波峰焊时，常出现塑胶基座受热翘曲导致针脚浮高、相邻焊盘连锡的问题，这款6x40阵列公头排针在塑胶基座的结构设计上做了针对性的应力释放处理。塑胶基座底部沿针脚阵列的横向排布方向，每隔8个针脚位就预留了0.15mm深度的浅凹槽，这些凹槽不会影响基座与PCB板面的贴合支撑，却能在高温焊接时给塑胶的热膨胀留出形变余量，避免长条形基座因两端热胀量累积出现中间拱起的情况。针脚与塑胶基座的配合段做了两段式滚花处理，靠近针尾的滚花段过盈量控制在0.02mm，保证压入塑胶基座时的保持力足够，不会出现针脚被外力扯出的问题；靠近焊盘端的滚花段过盈量收窄到0.008mm，避免压装时塑胶基座内孔被过度挤压产生内应力，长期使用后出现针脚松动偏移。针脚的接触端做了15度的斜切倒角，倒角面的粗糙度控制在Ra0.8以内，既能保证与母座排母对接时的顺滑导向，不会出现插针顶弯的情况，又能保证接触时的有效导电面积，减少大电流传输时的接触压降。阵列排布的公差带做了分层管控，横向相邻针脚的中心距公差控制在±0.03mm，纵向相邻针脚的中心距公差控制在±0.02mm，整排40个针脚的累计位置度公差不超过0.1mm，完全适配标准PCB板的焊盘开孔尺寸，不会出现个别针脚偏位无法插入焊盘的问题。塑胶基座的侧壁做了0.1mm的拔模斜度，适配批量注塑生产的脱模需求，基座边缘做了R0.2的圆角处理，避免手工焊接操作时被锋利边缘划伤。针脚镀金层的厚度在接触段做了差异化处理，对接插拔段的金层厚度控制在0.8μm，满足至少500次插拔的耐磨需求，焊盘段的金层厚度控制在0.2μm，在保证焊锡浸润性的同时控制生产成本，不会出现金层过厚导致焊盘脆化的问题。每列针脚之间的塑胶基座上预留了微小的排气槽，过波峰焊时焊盘位置的助焊剂挥发气体可以顺着排气槽排出，不会出现气孔虚焊的隐患。
