FDM工艺测试用带侧孔覆盖件结构

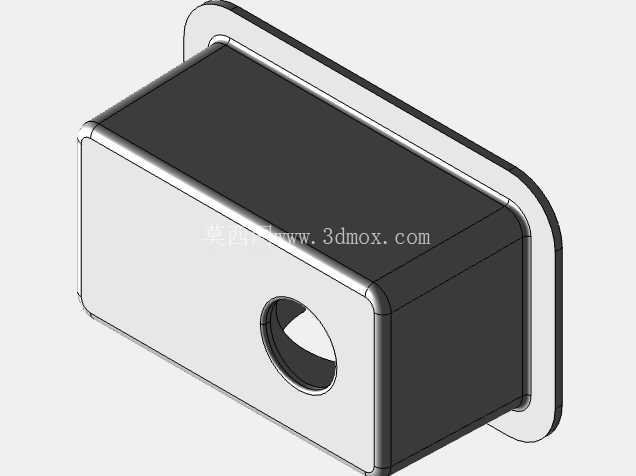

在熔融沉积成型3D打印的工艺验证环节，这类带侧孔的覆盖件测试件是设备调试、参数校准阶段常用的基准验证结构，日常开展FDM设备的新机型调试、新材料适配、切片参数迭代工作时，都会优先打印这类结构来快速排查工艺问题。从结构设计逻辑来看，该测试件主体采用规整的长方体盒型构型，整体外轮廓做了圆角过渡处理，避免打印过程中尖角位置出现应力集中导致的翘曲变形，同时圆角结构也能验证FDM工艺在曲面连续走丝时的成型精度，观察层间粘接的均匀性。侧面开设的带缺口异形孔是整个测试件的核心验证结构，这个孔位并非规则圆形，缺口结构可以同时验证水平方向悬垂结构的成型质量、孔位轮廓的尺寸精度，以及小特征结构的打印保真度——日常打印带侧孔的结构件时，经常出现孔位椭圆化、悬垂面拉丝、缺口特征缺失的问题，通过这个测试件就能直观判断支撑参数设置是否合理、打印头温度与走丝速度是否匹配。

从实际应用场景出发，这类测试件既可以用于新设备进场后的验收校验，也能在更换不同牌号打印耗材、调整层厚参数、校准打印头同轴度之后，快速验证工艺稳定性。盒型主体的平面区域可以验证大面打印的平整度，观察是否出现层纹不均、表面鼓包或者凹陷的问题，边缘的直边结构可以验证X/Y轴的运动定位精度，判断导轨运行是否顺畅、皮带张紧度是否合适。在安装边界方面，该测试件的整体尺寸适配主流桌面级FDM打印机的成型仓尺寸，不需要拆分模型就能一次性打印完成，打印时不需要额外设计专用装夹结构，直接放置在打印平台中心位置即可，底部接触面积足够大，配合常规的平台粘附处理就能避免打印过程中出现移位。

从功能特性来看，该结构覆盖了FDM打印过程中常见的典型特征：大平面、直边、圆角、侧孔、悬垂缺口，打印完成后可以通过目视检查表面质量，通过卡尺测量关键尺寸的偏差，还能通过简单的装配测试验证孔位的配合精度，相比单一特征的测试件，这类集成多特征的测试件能一次性完成多项工艺参数的验证，减少反复测试的时间成本。设计这类测试件的时候，特意规避了过于复杂的异形结构，所有特征都采用工程领域常见的结构形式，测试得到的参数可以直接迁移到实际工业零件的打印生产中，比如日常打印传感器安装支架、设备端盖、线束固定座这类零件时，参考该测试件验证得到的参数设置，就能有效降低打印失败率，提升成型件的尺寸精度与结构强度。在实际的工艺调试过程中，还可以通过观察该测试件的层间粘接情况，判断耗材的干燥处理是否到位，若层间出现开裂或者分层，就说明耗材含水率过高或者打印温度偏低；观察侧孔位置的支撑拆除难度，就能调整支撑的密度与接触距离参数，在保证支撑效果的同时降低后处理的工作量。
