FDM工艺测试用L型结构支撑构件

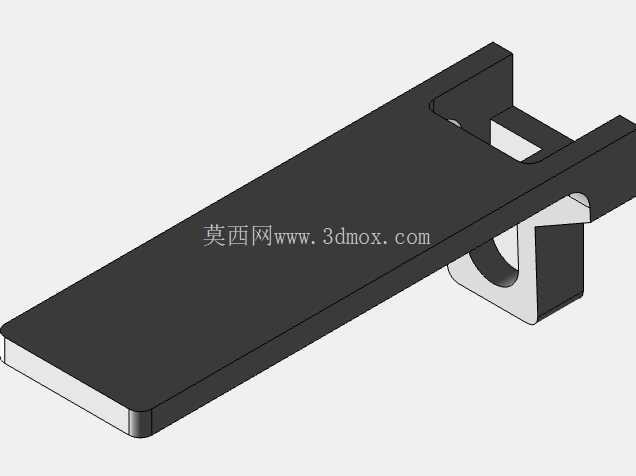

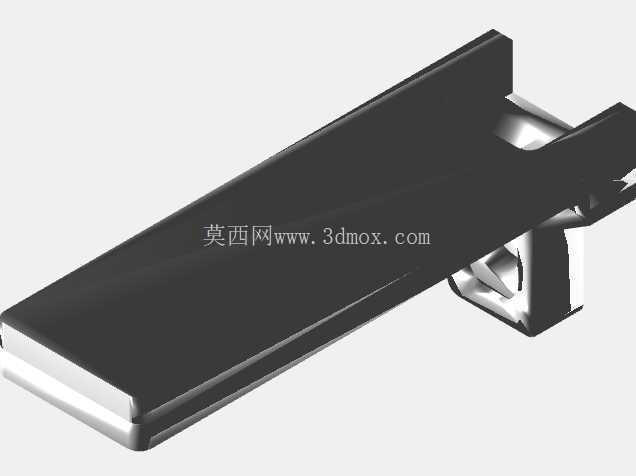

　　该L型支撑构件最初作为熔融沉积成型工艺的测试验证件开发，核心用于验证FDM设备在大平面成型、转角结构堆积、悬空特征打印过程中的工艺稳定性，同时可作为切片软件参数校准的基准参照件，帮助工艺人员快速调整层高、填充率、支撑角度、打印速度等核心参数，排查成型过程中出现的翘曲、层间剥离、转角缺料等常见问题。从结构设计逻辑来看，构件采用直角L型布局，长向平面为主要承载基准面，短边侧设置带半圆缺口的连接位，可通过卡接或紧固件配合实现与其他测试工装的快速定位，长平面上预留的方形镂空结构，一方面用于验证悬空角度下无支撑打印的成型极限，另一方面可作为减重结构降低材料消耗，同时镂空边缘的成型质量也可作为评估设备轮廓打印精度的直观参照。

　　在实际应用场景中，这类测试构件除了用于3D打印设备的工艺调试外，也可作为小型设备内部的辅助支撑件使用，比如在桌面级电子设备、小型实验工装中，利用其L型的直角定位特性，实现两个垂直方向部件的连接固定，长平面可作为安装基准面贴合设备内壁或安装基板，短边的连接位可卡接圆柱类构件或穿设紧固件完成装配。从安装边界来看，构件长向平面的平直度公差控制在0.1mm以内，可满足普通工装的贴合安装要求，短边侧的半圆缺口半径与常用的M6、M8紧固件杆部尺寸匹配，安装时无需额外加工即可实现快速对位，整体厚度均匀，避免了FDM成型过程中因壁厚突变导致的冷却不均变形问题，转角位置采用小半径圆角过渡，既减少了打印过程中的应力集中，也避免了直角位置的层间结合力不足问题。

　　在结构细节处理上，构件所有棱边均做了0.2mm的微小倒角，去除打印过程中产生的毛刺锐边，避免装配过程中划伤操作人员，长平面背面设置有浅型加强筋，在不增加整体壁厚的前提下提升了长平面的抗弯曲变形能力，防止大平面打印完成后出现翘曲变形，影响后续安装精度。作为工艺测试件使用时，技术人员可通过观察该构件长平面的表面平整度、镂空位置的拉丝情况、转角位置的填充饱满度，快速判断当前打印参数是否合理，比如当长平面出现明显波纹时，可适当降低打印速度或调整挤出流量；当镂空位置出现严重下垂时，可调整冷却风扇转速或降低悬空位置的打印速度；当转角位置出现缺料时，可适当提高转角处的挤出倍率。

　　而作为结构支撑件使用时，该构件可承受垂直于长平面方向50N以内的静载荷，满足小型轻量化部件的支撑需求，其整体尺寸紧凑，可在狭小的设备内部空间完成安装，不需要预留过大的操作空间，安装时可采用粘接、紧固件锁附两种方式，适配不同的装配场景。设计过程中充分考虑了增材制造的工艺特性，所有特征均沿打印方向做了优化，不存在需要大量支撑的反向倒扣结构，打印时仅需在半圆缺口的悬空位置添加少量易剥离支撑，即可完成整个构件的成型，打印完成后去除支撑的工作量极小，不会在构件表面留下明显的支撑痕迹，可直接用于测试或装配。
