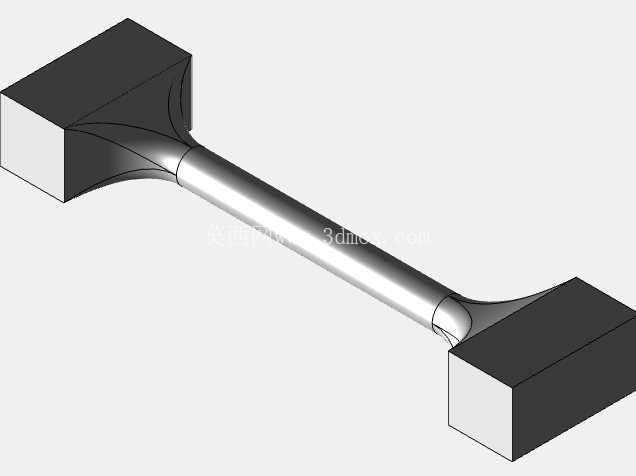

FDM工艺测试用骨头形结构试样

　　中间的连接柱段是核心的测试区域，柱体直径和两端方块的过渡区域采用了大圆角平滑过渡，没有尖锐的应力集中棱角，能避免打印过程中在转角处出现应力开裂，同时也能让测试时的受力均匀传递到柱体中段，不会在过渡位置提前断裂影响测试结果。这类试样最常用来验证FDM设备的Z轴层间结合强度，打印时将试样沿水平方向放置，柱体的轴向平行于打印平台的X轴方向，层叠方向沿Z轴堆叠，拉伸测试时的受力方向垂直于层间结合面，能直接反映当前工艺参数下的层间粘结性能，是调整打印温度、打印速度、冷却风量参数时的核心验证样件。在熔融沉积成型3D打印的日常工艺校准环节，这类两端带方块装夹端、中间为等径连接柱的骨头形试样，是车间里常备的工艺验证载体，和常规的拉伸测试样条不同，它的结构设计兼顾了多维度的工艺校验需求，不需要额外设计夹具就能直接完成装夹测试。两端的方块结构是专门为通用测试夹具设计的装夹基准，方块的端面平面度公差控制在0.1mm以内，装夹时不需要额外制作适配钳口，直接用平口钳夹持就能保证试样的同轴度，避免测试过程中出现偏载导致的数据偏差。

　　除了基础的力学性能验证，这个试样还能同时校验设备的多维度成型精度：两端方块的直角边可以验证X/Y轴的垂直度，方块的平面可以检测平台调平后的首层打印质量，中间的圆柱段可以验证圆弧插补的运动精度，过渡圆角区域可以检验小角度斜面的打印表面质量，一次打印就能完成多项工艺参数的校验，不需要单独打印多个测试样件，能有效减少工艺调试阶段的材料损耗和时间成本。在设备完成维护保养后，比如更换喷嘴、调整同步带张力、校准步进电机电流之后，打印一个这样的试样就能快速排查设备的运行状态：如果圆柱段出现层纹错位，说明X/Y轴的运动同步性存在问题；如果过渡圆角位置出现拉丝或积瘤，说明回抽参数需要调整；如果方块首层出现翘曲，说明平台温度或者喷嘴高度需要重新校准。

　　在新材料的适配测试中，这类试样也是首选的测试载体，不管是新的PLA改性材料、ABS加纤材料还是工程类的PEEK材料，通过打印该试样并完成简单的拉伸、弯折测试，就能快速获取材料在当前设备上的成型性能基础参数，为后续的正式零件打印提供参数参考。试样的整体尺寸设计适配大多数桌面级和工业级FDM设备的成型仓尺寸，不需要拆分就能一次性打印完成，两端的方块尺寸统一为20mm边长，中间柱体直径8mm，总长度控制在120mm，打印时间控制在30分钟以内，单次材料消耗量不到5克，非常适合频繁的工艺调试场景使用。

　　在日常的生产质量管控中，每班次开机后打印一个该试样留存，还能作为设备状态的追溯依据，通过不同时间段试样的打印质量对比，能提前预判设备的部件磨损情况，比如当圆柱段的直径偏差持续超过0.2mm时，就需要检查喷嘴的磨损情况或者运动导轨的间隙，避免批量打印零件时出现尺寸超差的问题。和标准的力学测试样条相比，这种骨头形试样的结构更简单，建模难度低，对打印摆放方向的敏感度更低，即使是新手操作人员也能快速完成打印和测试，不需要掌握复杂的样件制备标准，非常适合车间一线的快速工艺校验场景。
